公布日：2024.02.09
申请日：2023.12.07
分类号：C02F11/122(2019.01)I;C02F11/13(2019.01)I
摘要
本申请提供一种污水处理用污泥干化处理设备，属于建筑施工技术另有，包括分离室和干化室，所述分离室和干化室相互连接，两者连接处设有通口连通两者内部；所述分离室上设有加泥口与其内部连通；分离室内部设有分离机构；所述分离机构包括滤板、液压缸一和压板，所述滤板设置在加泥口和通口下方，所述滤板上设有若干滤孔；所述液压缸一设置在分离室顶部，压板连接在液压缸一的伸缩端上，压板与分离室侧壁相抵接触；压板右端设有可伸缩封堵装置用于阻止通口导通；所述干化室内设有干化机构用于干化污泥；能先分离出污泥中大部分的水分再进行干化处理，并能循环利用热能，提高了干化效率，节约了能耗，还能避免污泥堵塞和粘连。
权利要求书

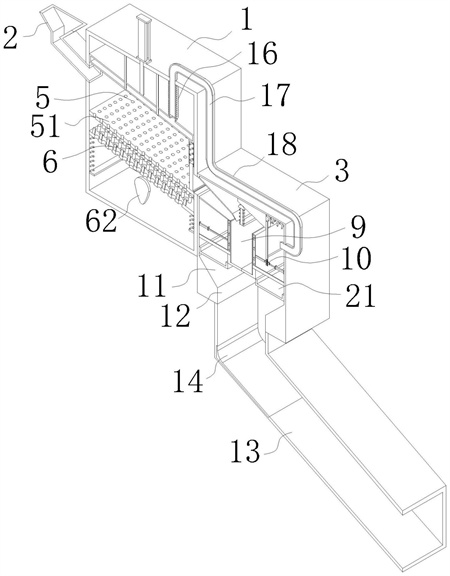

1.一种污水处理用污泥干化处理设备，其特征在于：包括分离室（1）和干化室（3），所述分离室（1）和干化室（3）相互连接，两者连接处设有通口（4）连通两者内部；所述分离室（1）上设有加泥口（2）与其内部连通；分离室（1）内部设有分离机构（5）；所述分离机构（5）包括滤板（51）、液压缸一（52）和压板（53），所述滤板（51）设置在加泥口（2）和通口（4）下方，所述滤板（51）上设有若干滤孔；所述液压缸一（52）设置在分离室（1）顶部，压板（53）连接在液压缸一（52）的伸缩端上，压板（53）与分离室（1）侧壁相抵接触；压板（53）右端设有可伸缩封堵装置用于阻止通口（4）导通；所述干化室（3）内设有干化机构（9）用于干化污泥。
2.根据权利要求1所述的一种污水处理用污泥干化处理设备，其特征在于：所述可伸缩封堵装置包括容纳板（54），容纳板（54）内滑动连接有挡板（56），容纳板（54）内顶部和挡板（56）顶部之间连接有若干弹簧一（57）；所述容纳板（54）内底部设有限位板二（8），所述挡板（56）顶部和底部设有与限位板二（8）相匹配的限位板一（7）；所述容纳板（54）左侧底端设有刮泥斜面（20）。
3.根据权利要求1所述的一种污水处理用污泥干化处理设备，其特征在于：所述干化机构（9）包括L型板一（93）、L型板二（94）和两个定板（96）；所述L型板一（93）和L型板二（94）分别连接在液压缸二（91）和液压缸三（92）的伸缩端上；所述液压缸二（91）和液压缸三（92）分别连接在干化室（3）内的左右侧壁上；两个定板（96）各连接有固定杆（95），固定杆（95）贯穿两个L型板；两个L型板前后侧与干化室（3）的前后内壁相抵接触，定板（96）覆盖两个L型板相对的表面，L型板的短板位于定板（96）下方并与定板（96）相抵接触；两个固定杆（95）分别连接在干化室（3）的左右侧壁上；L型板一（93）和L型板二（94）内均设有内腔（97），内腔（97）内设有若干加热棒（98）。
4.根据权利要求3所述的一种污水处理用污泥干化处理设备，其特征在于：所述干化室（3）内设有引导通道（99），所述引导通道（99）左端开口与通口（4）连通，右端开口位于两个定板（96）之间的上方；引导通道（99）由左至右向下倾斜。
5.根据权利要求3所述的一种污水处理用污泥干化处理设备，其特征在于：所述干化室（3）内设有防粘连机构（10）包括连接板（100）、转动板（102）、楔形块（106）和若干疏通柱（109），所述连接板（100）连接在液压缸三（92）伸缩端和L型板二（94）之间；连接板（100）上设有凹槽（101），凹槽（101）内通过铰接柱（104）铰接有转动板（102），所述转动板（102）设有与铰接柱（104）相匹配的圆角矩形通孔（103）；所述干化室（3）后侧壁上转动连接有转杆（105），转杆（105）位于L型板二（94）的右侧，转杆（105）连接在转动板（102）上且与转动板（102）垂直；转动板（102）顶部连接有楔形块（106），楔形块（106）滑动连接在干化室（3）顶部，楔形块（106）右端和干化室（3）右侧壁之间连接有弹簧三（107）；所述干化室（3）顶部设有支撑板（108），所述支撑板（108）位于两个定板（96）之间的上方，支撑板（108）上贯穿活动连接有若干疏通柱（109），所述疏通柱（109）顶部设有设有半圆头（1010），疏通柱（109）外套设有弹簧四（1011），弹簧四（1011）两端分别连接在半圆头（1010）底部和支撑板（108）顶部；所述半圆头（1010）与楔形块（106）相抵接触。
6.根据权利要求3所述的一种污水处理用污泥干化处理设备，其特征在于：所述分离室3内左右两侧分别设有集水盒（21），所述集水盒（21）位于两个L型板下方；左侧集水盒（21）右顶部与L型板一（93）相抵接触，右侧集水盒（21）左顶部与L型板二（94）相抵接触；左侧集水盒（21）位于左侧定板（96）的左侧，右侧集水盒（21）位于右侧定位板（96）的右侧；集水盒（21）底部设有排水管（22），排水管（22）贯穿干化室（3），排水管（22）位于干化室（3）外的部分设有阀门（23）。
7.根据权利要求1所述的一种污水处理用污泥干化处理设备，其特征在于：所述干化室（3）底部设有落孔（12），干化室（3）内部底端设有引导斜面（11）用于将干化后的污泥引导至落孔（12）处；所述干化室（3）底端设有泥块通道（13），所述泥块通道（13）与落孔（12）连通；泥块通道（13）呈弯折状，泥块通道（13）内部在弯折处缓冲垫（14）。
8.根据权利要求1所述的一种污水处理用污泥干化处理设备，其特征在于：所述分离室（1）顶部设有若干导杆（19），所述导杆（19）贯穿压板（53），滑动连接在压板（53）上；当压板（53）下降到最低高度时，导杆（19）仍与压板（53）连接。
9.根据权利要求1所述的一种污水处理用污泥干化处理设备，其特征在于：所述分离室（1）内设有疏通机构（6），所述疏通机构（6）包括电机（60）、凸轮（62）和活动板（64），所述电机（60）连接在分离室（1）内壁上，电机（60）的输出轴上连接有凸轮（62），所述凸轮（62）为三角形凸轮用于推动活动板（64）上下摆动；所述活动板（64）的左右两端底部与分离室（1）底部之间均连接有若干弹簧二（65）；活动板（64）底部与凸轮（62）相抵接触；所述活动板（64）顶部设有若干与滤板（51）的滤孔相匹配的顶杆（66）；所述活动板（64）上设有若干排水孔（67）；所述分离室（1）底部设有开口。
10.根据权利要求1所述的一种污水处理用污泥干化处理设备，其特征在于：所述干化室（3）内设有导热杆（17），所述导热杆（17）依次贯穿干化室（3）和分离室（1）由分离室（1）顶部进入分离室（1）内，分离室（1）顶部设有与导热杆（17）相匹配的保温伸缩管（16），导热杆（17）套装在保温伸缩管（16）内部；所述压板（53）内部设有空腔（15），所述保温伸缩管（16）与空腔（15）连通；导热杆（17）位于分离室（1）和干化室（3）外的部分套装由保温管（18）。
发明内容
本发明的目的是为了解决背景技术中提及的问题，提供一种污水处理用污泥干化处理设备，能先分离出污泥中大部分的水分再进行干化处理，并能循环利用热能，提高了干化效率，节约了能耗，还能避免污泥堵塞和粘连。
为实现上述技术目的，本发明采取的技术方案为：一种污水处理用污泥干化处理设备，包括分离室和干化室，所述分离室和干化室相互连接，两者连接处设有通口连通两者内部；所述分离室上设有加泥口与其内部连通；分离室内部设有分离机构；所述分离机构包括滤板、液压缸一和压板，所述滤板设置在加泥口和通口下方，所述滤板上设有若干滤孔；所述液压缸一设置在分离室顶部，压板连接在液压缸一的伸缩端上，压板与分离室侧壁相抵接触；压板右端设有可伸缩封堵装置用于阻止通口导通；所述干化室内设有干化机构用于干化污泥。
作为优选，所述可伸缩封堵装置包括容纳板，容纳板内滑动连接有挡板，容纳板内顶部和挡板顶部之间连接有若干弹簧一；所述容纳板内底部设有限位板二，所述挡板顶部和底部设有与限位板二相匹配的限位板一；所述容纳板左侧底端设有刮泥斜面。
作为优选，所述干化机构包括L型板一、L型板二和两个定板；所述L型板一和L型板二分别连接在液压缸二和液压缸三的伸缩端上；所述液压缸二和液压缸三分别连接在干化室内的左右侧壁上；两个定板各连接有固定杆，固定杆贯穿两个L型板；两个L型板前后侧与干化室的前后内壁相抵接触，定板覆盖两个L型板相对的表面，L型板的短板位于定板下方并与定板相抵接触；两个固定杆分别连接在干化室的左右侧壁上；L型板一和L型板二内均设有内腔，内腔内设有若干加热棒。
作为优选，所述干化室内设有引导通道，所述引导通道左端开口与通口连通，右端开口位于两个定板之间的上方；引导通道由左至右向下倾斜。
作为优选，所述干化室内设有防粘连机构包括连接板、转动板、楔形块和若干疏通柱，所述连接板连接在液压缸三伸缩端和L型板二之间；连接板上设有凹槽，凹槽内通过铰接柱铰接有转动板，所述转动板设有与铰接柱相匹配的圆角矩形通孔；所述干化室后侧壁上转动连接有转杆，转杆位于L型板二的右侧，转杆连接在转动板上且与转动板垂直；转动板顶部连接有楔形块，楔形块滑动连接在干化室顶部，楔形块右端和干化室右侧壁之间连接有弹簧三；所述干化室顶部设有支撑板，所述支撑板位于两个定板之间的上方，支撑板上贯穿活动连接有若干疏通柱，所述疏通柱顶部设有设有半圆头，疏通柱外套设有弹簧四，弹簧四两端分别连接在半圆头底部和支撑板顶部；所述半圆头与楔形块相抵接触。
作为优选，所述分离室内左右两侧分别设有集水盒，所述集水盒位于两个L型板下方；左侧集水盒右顶部与L型板一相抵接触，右侧集水盒左顶部与L型板二相抵接触；左侧集水盒位于左侧定板的左侧，右侧集水盒位于右侧定位板的右侧；集水盒底部设有排水管，排水管贯穿干化室，排水管位于干化室外的部分设有阀门。
作为优选，所述干化室底部设有落孔，干化室内部底端设有引导斜面用于将干化后的污泥引导至落孔处；所述干化室底端设有泥块通道，所述泥块通道与落孔连通；泥块通道呈弯折状，泥块通道内部在弯折处缓冲垫。
作为优选，所述分离室顶部设有若干导杆，所述导杆贯穿压板，滑动连接在压板上；当压板下降到最低高度时，导杆仍与压板连接。
作为优选，所述分离室内设有疏通机构，所述疏通机构包括电机、凸轮和活动板，所述电机连接在分离室内壁上，电机的输出轴上连接有凸轮，所述凸轮为三角形凸轮用于推动活动板上下摆动；所述活动板的左右两端底部与分离室底部之间均连接有若干弹簧二；活动板底部与凸轮相抵接触；所述活动板顶部设有若干与滤板的滤孔相匹配的顶杆；所述活动板上设有若干排水孔；所述分离室底部设有开口。
作为优选，所述干化室内设有导热杆，所述导热杆依次贯穿干化室和分离室由分离室顶部进入分离室内，分离室顶部设有与导热杆相匹配的保温伸缩管，导热杆套装在保温伸缩管内部；所述压板内部设有空腔，所述保温伸缩管与空腔连通；导热杆位于分离室和干化室外的部分套装由保温管。
本发明的有益效果是：1、本发明通过在干化室前设置分离室，在分离室内设置液压缸一带动压板上下移动，通过压板向下移动对加入分离室的污泥进行充分的挤压，配合滤板对污泥中的水分进行以及分离，这样能在污泥进入干化室前去除其内部的大部分水分，为后续的污泥干化提高了干化的速度，有利于提高干化效率，也节约了干化所需的能耗。
2、本发明通过电机的输出轴带动凸轮转动，凸轮带动活动板上下移，活动板在向上移动时，带动顶杆上移，使得顶杆正好插入滤板的滤孔内，有利于将滤板滤孔内的污泥挤压出，防止污泥堵塞滤板滤孔，从而降低滤板对污泥的分离效果，起到了疏通的作用，而后污水会通过排水孔落入分离室的底部，由分离室底部的开口流出。
3、本发明通过加热棒接通电源，热量通过L型板一和L型板二传递给定板，而后定板将热量传递给污泥，污泥得到快速的干化，在干化后，液压缸二和液压缸三分别控制其伸缩端回缩，L型板一和L型板二相互远离，此时干化后的污泥向下掉落，从而实现对污泥的干化处理，且当干化室进行干化时通过挡板对通口封闭，将分离室和干化室隔离开，有利于减小热量的损失。
4、本发明通过液压缸三的伸缩端带动连接板向右侧移动，连接板通过铰接柱带动转动板围绕转杆转动，转杆的顶端在转动时，会对楔形块挤压使得楔形块向左移动，楔形块的底端对半圆头向下挤压，半圆头带动疏通柱下移，弹簧四被压缩，疏通柱下移时，会将干化后的污泥向下挤压，防止干化的污泥粘连在定板上，从而影响后续污泥的干化。
5、本发明通过导热杆能够将干化过程中逸散出的热量传递至保温伸缩管内，而后热量进入空腔内，压板再将热量传递给正在分离污水的污泥中，有利于减少对热量的损失，提高热量的使用率，加快污泥干化的速度。
（发明人：王逸之;朱旭东;徐文杰;陈维娜;田小敏）
