公布日：2023.09.05
申请日：2023.06.07
分类号：C02F1/66(2023.01)I;C02F103/36(2006.01)N
摘要
本发明涉及一种精对苯二甲酸精制废水处理设备及处理工艺，该处理设备包括安装底板，所述安装底板顶部的两侧均固定连接有定位块，所述定位块相互靠近的一侧呈弧形结构，所述定位块相互靠近的一侧沿前后方向对称固定连接有两组环形轨道，每组所述环形轨道内滑动设置有弧形板，所述弧形板的底部固定连接有弧形处理箱，所述弧形处理箱上连通有进水管，所述弧形处理箱正面两侧的底部均连通有泄水管，所述安装底板和弧形处理箱上均设置有辅助组件，通过设置辅助组件，利用双重混合的方式，可使废水和碱性溶液充分混合，以便加快废水中酸性有害物质和碱性溶液的中和速度，提高对废水中有害物质的处理效率和处理效果。
权利要求书

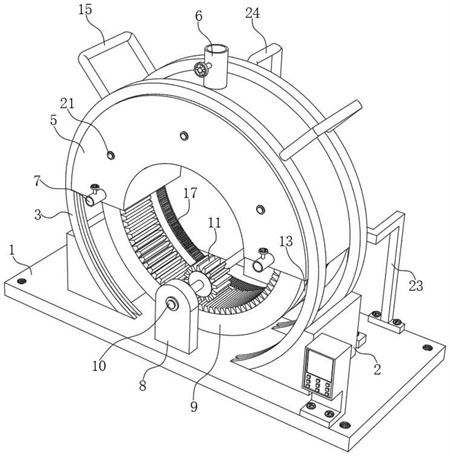

1.一种精对苯二甲酸精制废水处理设备，包括安装底板(1)，其特征在于：所述安装底板(1)顶部的两侧均固定连接有定位块(2)，所述定位块(2)相互靠近的一侧呈弧形结构，所述定位块(2)相互靠近的一侧沿前后方向对称固定连接有两组环形轨道(3)，每组所述环形轨道(3)内滑动设置有弧形板(4)，所述弧形板(4)的底部固定连接有弧形处理箱(5)，所述弧形处理箱(5)上连通有进水管(6)，所述弧形处理箱(5)正面两侧的底部均连通有泄水管(7)，所述泄水管(7)和进水管(6)上均设置有阀门，所述安装底板(1)和弧形处理箱(5)上均设置有辅助组件。
2.根据权利要求1所述的一种精对苯二甲酸精制废水处理设备，其特征在于，所述辅助组件包括固定连接在弧形处理箱(5)底部的弧形齿板(9)，所述安装底板(1)上沿前后方向对称固定连接有竖板(8)，所述竖板(8)相互靠近的一侧纵向转动装设有加固轴(10)，所述加固轴(10)上固定连接有与弧形齿板(9)相互啮合的辅助齿轮(11)，其中一组所述竖板(8)的背面通过支架固定连接有电机(12)且电机(12)的输出轴固定连接在加固轴(10)上，所述安装底板(1)底部的背面固定连接有底座(16)，所述底座(16)上固定连接有环形齿板(17)，所述弧形处理箱(5)的背面呈弧形均匀转动装设有三组连接轴(18)，每组所述连接轴(18)上沿前后方向依次固定连接有第一齿轮(19)和第二齿轮(20)，所述第一齿轮(19)和环形齿板(17)相互靠近的一侧啮合，所述弧形处理箱(5)内呈弧形纵向均匀转动装设有三组搅拌轴(21)，所述搅拌轴(21)的背面贯穿弧形处理箱(5)并固定连接有第三齿轮(22)，所述第二齿轮(20)和第三齿轮(22)相互靠近的一侧啮合。
3.根据权利要求2所述的一种精对苯二甲酸精制废水处理设备，其特征在于，所述环形齿板(17)的两侧均固定连接有支撑架(23)，所述支撑架(23)远离环形齿板(17)的一端固定连接在安装底板(1)上，所述环形齿板(17)上固定连接有支撑杆(24)且支撑杆(24)的一端固定连接在其中一组竖板(8)上。
4.根据权利要求2所述的一种精对苯二甲酸精制废水处理设备，其特征在于，所述第二齿轮(20)的直径大于第三齿轮(22)的直径，所述第一齿轮(19)的直径小于第二齿轮(20)的直径。
5.根据权利要求1所述的一种精对苯二甲酸精制废水处理设备，其特征在于，两组所述环形轨道(3)顶部的两侧均固定连接有定位架(15)，所述定位架(15)呈U型结构。
6.根据权利要求2所述的一种精对苯二甲酸精制废水处理设备，其特征在于，所述弧形齿板(9)的底部开设有弧形凹槽(13)，所述安装底板(1)上固定连接有在弧形凹槽(13)内滑动的弧形块(14)。
7.一种精对苯二甲酸精制废水处理工艺，其特征在于，采用如权利要求1至6任一项所述的一种精对苯二甲酸精制废水处理设备进行精对苯二甲酸精制废水处理。
发明内容
本发明的目的是为了解决现有技术中存在混合效果差，无法快速使碱性溶液和废水充分混合，从而无法使碱性溶液和废水中的酸性物质中和，会直接影响废水的处理效率的缺点，而提出的一种精对苯二甲酸精制废水处理设备及处理工艺。
为了实现上述目的，本发明采用了如下技术方案：
一种精对苯二甲酸精制废水处理设备，包括安装底板，所述安装底板顶部的两侧均固定连接有定位块，所述定位块相互靠近的一侧呈弧形结构，所述定位块相互靠近的一侧沿前后方向对称固定连接有两组环形轨道，每组所述环形轨道内滑动设置有弧形板，所述弧形板的底部固定连接有弧形处理箱，所述弧形处理箱上连通有进水管，所述弧形处理箱正面两侧的底部均连通有泄水管，所述泄水管和进水管上均设置有阀门，所述安装底板和弧形处理箱上均设置有辅助组件。
优选的，所述辅助组件包括固定连接在弧形处理箱底部的弧形齿板，所述安装底板上沿前后方向对称固定连接有竖板，所述竖板相互靠近的一侧纵向转动装设有加固轴，所述加固轴上固定连接有与弧形齿板相互啮合的辅助齿轮，其中一组所述竖板的背面通过支架固定连接有电机且电机的输出轴固定连接在加固轴上，所述安装底板底部的背面固定连接有底座，所述底座上固定连接有环形齿板，所述弧形处理箱的背面呈弧形均匀转动装设有三组连接轴，每组所述连接轴上沿前后方向依次固定连接有第一齿轮和第二齿轮，所述第一齿轮和环形齿板相互靠近的一侧啮合，所述弧形处理箱内呈弧形纵向均匀转动装设有三组搅拌轴，所述搅拌轴的背面贯穿弧形处理箱并固定连接有第三齿轮，所述第二齿轮和第三齿轮相互靠近的一侧啮合。
优选的，所述环形齿板的两侧均固定连接有支撑架，所述支撑架远离环形齿板的一端固定连接在安装底板上，所述环形齿板上固定连接有支撑杆且支撑杆的一端固定连接在其中一组竖板上。
优选的，所述第二齿轮的直径大于第三齿轮的直径，所述第一齿轮的直径小于第二齿轮的直径。
优选的，两组所述环形轨道顶部的两侧均固定连接有定位架，所述定位架呈U型结构。
优选的，所述弧形齿板的底部开设有弧形凹槽，所述安装底板上固定连接有在弧形凹槽内滑动的弧形块。
本发明还提供一种精对苯二甲酸精制废水处理工艺，采用所述的一种精对苯二甲酸精制废水处理设备进行精对苯二甲酸精制废水处理。
与现有技术相比，本发明的有益效果是：
该精对苯二甲酸精制废水处理设备，通过设置辅助组件，利用电机提供驱动源，并预设其往复转动圈数，在辅助齿轮和弧形齿板的辅助下，可带动弧形处理箱左右往复摆动，使弧形处理箱内的碱性溶液和废水可初步混合，且弧形处理箱在往复摆动时，在环形齿板、第一齿轮、第二齿轮和第三齿轮的辅助下，可驱动多组搅拌轴同步转动，利用双重混合的方式，可使废水和碱性溶液充分混合，以便加快废水中酸性有害物质和碱性溶液的中和速度，提高对废水中有害物质的处理效率和处理效果。
（发明人：陈仁来;李宁辉;任晓雷;陆溶伊）
