公布日：2024.12.31
申请日：2024.10.16
分类号：B01D29/03(2006.01)I;B01D29/56(2006.01)I;B01D29/68(2006.01)I;C02F11/125(2019.01)I
摘要
本发明公开了一种发电厂废水零排放处理装置，包括绞龙处理机，所述绞龙处理机底部设有移动过滤机构，所述移动过滤机构上设有高压冲洗机构，所述移动过滤机构一侧设有排出机构，所述绞龙处理机顶部设有进料口，所述进料口内部设有预过滤机构，所述移动过滤机构包括底箱，所述底箱内部开设有两个内腔，两个所述内腔一端均设有排出管，属于发电厂废水处理技术领域。该发电厂废水零排放处理装置，通过第二滤板对污泥进行过滤，需要清洗时，液压缸将第二滤板与绞龙处理机分离，然后移动电机带动清洗座移动，清洗座移动带动高压喷头移动，高压喷头喷出高压水流冲洗第二滤板上堵塞的滤孔，从而能够方便进行清理，有效提高使用的便捷性。
权利要求书

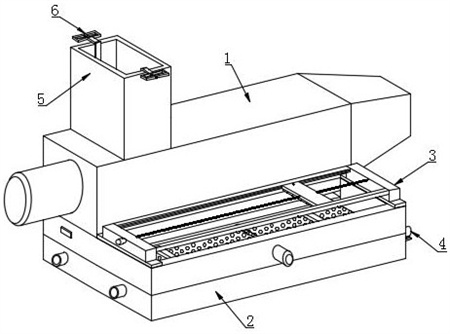

1.一种发电厂废水零排放处理装置，包括绞龙处理机（1），其特征在于：所述绞龙处理机（1）底部设有移动过滤机构（2），所述移动过滤机构（2）上设有高压冲洗机构（3），所述移动过滤机构（2）一侧设有排出机构（4），所述绞龙处理机（1）顶部设有进料口（5），所述进料口（5）内部设有预过滤机构（6）；所述移动过滤机构（2）包括底箱（201），所述底箱（201）内部开设有两个内腔，两个所述内腔一端均设有排出管（202），所述底箱（201）顶部固定连接有顶架（203），所述顶架（203）与底箱（201）之间固定连接有第一滤板（204），所述第一滤板（204）顶部固定连接有两个导向轨（205），两个所述导向轨（205）上均滑动连接有移动架（206），所述移动架（206）内部螺纹连接有移动螺杆（207），所述移动螺杆（207）端部固定连接有移动电机（208），所述移动架（206）顶部固定连接有多个液压缸（209），多个所述液压缸（209）的顶端均固定连接有活动座（210），所述活动座（210）内部固定连接有第二滤板（211），所述活动座（210）顶部固定连接有密封垫（212），所述活动座（210）两端均滑动连接有活动卡块（213），所述活动卡块（213）一侧设有复位弹簧，所述顶架（203）两侧内壁均开设有固定卡槽，所述固定卡槽与活动卡块（213）相匹配，所述活动卡块（213）上固定连接有磁铁块（214），所述顶架（203）两端均固定连接有电磁铁（215）；所述高压冲洗机构（3）包括两个固定架（301），两个所述固定架（301）之间固定连接有两个导向滑座（302），两个所述导向滑座（302）之间滑动连接有清洗座（305），所述清洗座（305）内部螺纹连接有清洗螺杆（303），所述清洗螺杆（303）端部固定连接有清洗电机（304），所述清洗座（305）底部安装有多个高压喷头（306），多个所述高压喷头（306）端部连接有进水管，所述进水管端部连接有水泵，所述水泵端部连接有水源。
2.根据权利要求1所述的一种发电厂废水零排放处理装置，其特征在于：所述绞龙处理机（1）设置在底箱（201）的一个内腔顶部，且所述绞龙处理机（1）与顶架（203）固定连接。
3.根据权利要求1所述的一种发电厂废水零排放处理装置，其特征在于：所述绞龙处理机（1）底部开设有开槽，所述开槽与活动座（210）和第二滤板（211）相匹配。
4.根据权利要求1所述的一种发电厂废水零排放处理装置，其特征在于：所述第二滤板（211）的形状设置为圆弧状，且所述第二滤板（211）与绞龙处理机（1）内部的绞龙相匹配。
5.根据权利要求1所述的一种发电厂废水零排放处理装置，其特征在于：所述移动螺杆（207）与顶架（203）转动连接，所述移动电机（208）的输出轴与移动螺杆（207）固定连接，且所述移动电机（208）固定安装在顶架（203）上。
6.根据权利要求1所述的一种发电厂废水零排放处理装置，其特征在于：所述液压缸（209）的底端与移动架（206）固定连接，所述液压缸（209）的输出轴端部与活动座（210）固定连接。
7.根据权利要求1所述的一种发电厂废水零排放处理装置，其特征在于：所述复位弹簧一端与活动座（210）内壁固定连接，所述复位弹簧另一端与活动卡块（213）固定连接。
8.根据权利要求1所述的一种发电厂废水零排放处理装置，其特征在于：两个所述固定架（301）固定安装在顶架（203）顶部两侧，所述清洗螺杆（303）与两个固定架（301）转动连接。
9.根据权利要求1所述的一种发电厂废水零排放处理装置，其特征在于：所述排出机构（4）包括倾斜导向板（401），所述倾斜导向板（401）固定安装在底箱（201）内部，所述倾斜导向板（401）顶部一端设有两个弧形导流板（402），所述倾斜导向板（401）上远离弧形导流板（402）的一端固定连接有振动板（403），所述振动板（403）上固定连接有振动电机（404）。
10.根据权利要求1所述的一种发电厂废水零排放处理装置，其特征在于：所述预过滤机构（6）包括预过滤板（602），所述预过滤板（602）顶部固定连接有两个立架（601），两个所述立架（601）内部均转动连接有锁定螺杆（603），所述锁定螺杆（603）上螺纹连接有锁定螺母（604），所述锁定螺母（604）底端固定连接有锁定插销（605），所述锁定插销（605）端部贯穿立架（601）并部分延伸至立架（601）外侧，所述锁定螺杆（603）端部固定连接有把手（606），所述把手（606）内部插接有限位插销（607），所述立架（601）端部开设有锁定插孔（608）。
发明内容
针对现有技术的不足，本发明提供了一种发电厂废水零排放处理装置，解决了处理装置中利用滤板使得水与污泥分离，但是滤板固定在装置内部，滤板上的滤孔堵塞后难以进行清理，使得使用的便捷性不够理想的问题。
为实现以上目的，本发明通过以下技术方案予以实现：一种发电厂废水零排放处理装置，包括绞龙处理机，所述绞龙处理机底部设有移动过滤机构，所述移动过滤机构上设有高压冲洗机构，所述移动过滤机构一侧设有排出机构，所述绞龙处理机顶部设有进料口，所述进料口内部设有预过滤机构；所述移动过滤机构包括底箱，所述底箱内部开设有两个内腔，两个所述内腔一端均设有排出管，所述底箱顶部固定连接有顶架，所述顶架与底箱之间固定连接有第一滤板，所述第一滤板顶部固定连接有两个导向轨，两个所述导向轨上均滑动连接有移动架，所述移动架内部螺纹连接有移动螺杆，所述移动螺杆端部固定连接有移动电机，所述移动架顶部固定连接有多个液压缸，多个所述液压缸的顶端均固定连接有活动座，所述活动座内部固定连接有第二滤板，所述活动座顶部固定连接有密封垫，所述活动座两端均滑动连接有活动卡块，所述活动卡块一侧设有复位弹簧，所述顶架两侧内壁均开设有固定卡槽，所述固定卡槽与活动卡块相匹配，所述活动卡块上固定连接有磁铁块，所述顶架两端均固定连接有电磁铁；所述高压冲洗机构包括两个固定架，两个所述固定架之间固定连接有两个导向滑座，两个所述导向滑座之间滑动连接有清洗座，所述清洗座内部螺纹连接有清洗螺杆，所述清洗螺杆端部固定连接有清洗电机，所述清洗座底部安装有多个高压喷头，多个所述高压喷头端部连接有进水管，所述进水管端部连接有水泵，所述水泵端部连接有水源。
优选的，所述绞龙处理机设置在底箱的一个内腔顶部，且所述绞龙处理机与顶架固定连接，使得绞龙处理机内部的废水能够进入到底箱的一个内腔中。
优选的，所述绞龙处理机底部开设有开槽，所述开槽与活动座和第二滤板相匹配，使得活动座能够与绞龙处理机进行组合，从而能够使得绞龙处理机能够对污泥进行处理。
优选的，所述第二滤板的形状设置为圆弧状，且所述第二滤板与绞龙处理机内部的绞龙相匹配，使得第二滤板能够与绞龙相贴合，从而能够绞龙能够带动污泥进行移动和挤压。
优选的，所述移动螺杆与顶架转动连接，所述移动电机的输出轴与移动螺杆固定连接，且所述移动电机固定安装在顶架上，使得移动电机能够带动移动螺杆进行转动。
优选的，所述液压缸的底端与移动架固定连接，所述液压缸的输出轴端部与活动座固定连接，使得液压缸能够带动活动座进行升降移动。
优选的，所述复位弹簧一端与活动座内壁固定连接，所述复位弹簧另一端与活动卡块固定连接，使得复位弹簧能够对活动卡块进行复位移动。
优选的，两个所述固定架固定安装在顶架顶部两侧，所述清洗螺杆与两个固定架转动连接，使得清洗螺杆能够进行转动。
优选的，所述排出机构包括倾斜导向板，所述倾斜导向板固定安装在底箱内部，所述倾斜导向板顶部一端设有两个弧形导流板，所述倾斜导向板上远离弧形导流板的一端固定连接有振动板，所述振动板上固定连接有振动电机，能够将清洗下来的污泥充分排出，避免残留。
优选的，所述预过滤机构包括预过滤板，所述预过滤板顶部固定连接有两个立架，两个所述立架内部均转动连接有锁定螺杆，所述锁定螺杆上螺纹连接有锁定螺母，所述锁定螺母底端固定连接有锁定插销，所述锁定插销端部贯穿立架并部分延伸至立架外侧，所述锁定螺杆端部固定连接有把手，所述把手内部插接有限位插销，所述立架端部开设有锁定插孔，能够对污泥进行预处理过滤，从而能够将污泥中的石子等大颗粒杂质进行过滤，避免杂质进入到绞龙处理机内部。
本发明提供了一种发电厂废水零排放处理装置。与现有技术相比具备以下有益效果：（1）、该发电厂废水零排放处理装置，通过第二滤板对污泥进行过滤，需要清洗时，液压缸将第二滤板与绞龙处理机分离，然后移动电机带动清洗座移动，清洗座移动带动高压喷头移动，高压喷头喷出高压水流冲洗第二滤板上堵塞的滤孔，从而能够方便进行清理，有效提高使用的便捷性。
（2）、该发电厂废水零排放处理装置，通过倾斜导向板和弧形导流板将冲洗下来的带有污泥的废水导向排出管，振动电机工作产生震动，并将震动通过振动板传递给倾斜导向板，将倾斜导向板上的污泥和废水震下，能够将清洗下来的污泥充分排出，避免残留。
（3）、该发电厂废水零排放处理装置，通过将预过滤板放入到进料口内部，然后转动把手，把手转动带动锁定螺杆转动，锁定螺杆转动带动锁定螺母，锁定螺母移动带动锁定插销移动，将锁定插销插入到进料口中进行固定，利用预过滤板对污泥进行预处理过滤，从而能够将污泥中的石子等大颗粒杂质进行过滤，避免杂质进入到绞龙处理机内部。
（发明人：吴帆）
