公布日：2024.01.19
申请日：2023.10.23
分类号：C12M1/34(2006.01)I;C12M1/26(2006.01)I;C12M1/00(2006.01)I;B08B9/093(2006.01)I
摘要
本发明属于污水处理技术领域，尤其是一种污水处理微生物检测装置，针对污水池底部淤泥中微生物检测的问题，现提出以下方案，包括安装板，且安装板顶部的中部开有圆孔，所述安装板顶部的中部焊接固定有内壳体，且内壳体的顶部开有安装孔，且安装孔的内壁转动安装有轴承圈，且轴承圈的内壁转动安装有旋转机构，所述内壳体一侧的中部开有矩形开孔，且矩形开孔的内壁焊接固定有排污管，所述内壳体内壁远离排污管的一侧焊接固定有隔板，且隔板的底部焊接固定于安装板的顶部。本发明通过转动的旋转轴带动螺旋叶转动，可将池底部的淤泥输送到内壳体的内部，在通过排污管排出，在排出的过程中接触到检测仪进行检测，达到对底部淤泥微生物的检测效果。
权利要求书

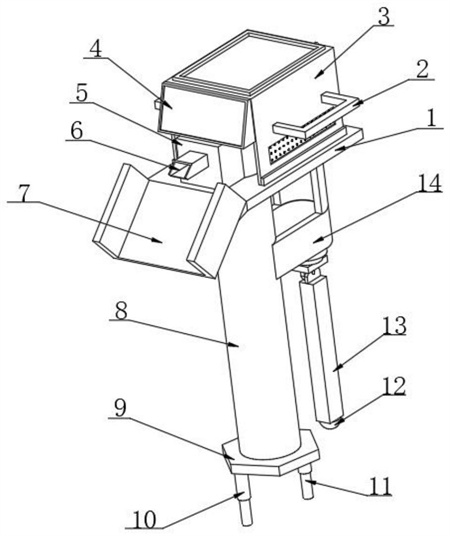

1.一种污水处理微生物检测装置，包括安装板(1)，且安装板(1)顶部的中部开有圆孔，其特征在于，所述安装板(1)顶部的中部焊接固定有内壳体(5)，且内壳体(5)的顶部开有安装孔，且安装孔的内壁转动安装有轴承圈(17)，且轴承圈(17)的内壁转动安装有旋转机构，所述内壳体(5)一侧的中部开有矩形开孔，且矩形开孔的内壁焊接固定有排污管(6)，所述内壳体(5)内壁远离排污管(6)的一侧焊接固定有隔板(20)，且隔板(20)的底部焊接固定于安装板(1)的顶部，且隔板(20)远离排污管(6)一侧的中部通过螺栓可拆卸安装有动力机构，所述安装板(1)远离排污管(6)的一侧焊接固定有外壳体(3)，且外壳体(3)包裹内壳体(5)，所述安装板(1)圆孔内壁焊接固定有管体(8)，且管体(8)圆周外壁远离排污管(6)的一侧顶部通过螺栓可拆卸安装有固定块(14)，且固定块(14)固定连接于安装板(1)的底部，所述固定块(14)底部设置有支撑机构，所述管体(8)圆周外壁的底部焊接固定有底板(9)，且底板(9)底部的前端及后端均设置有弹力机构，所述外壳体(3)远离排污管(6)一侧中部的顶部开有固定孔，且固定孔的内壁焊接固定有抽水机构。
2.根据权利要求1所述的一种污水处理微生物检测装置，其特征在于，所述旋转机构包括旋转轴(15)，且旋转轴(15)转动固定于轴承圈(17)的内壁，所述旋转轴(15)的圆周外壁焊接固定有螺旋叶(21)，所述旋转轴(15)的顶部焊接固定有齿轮板(16)，且齿轮板(16)位于内壳体(5)的顶部。
3.根据权利要求2所述的一种污水处理微生物检测装置，其特征在于，所述动力机构包括伺服电机(35)，且伺服电机(35)通过螺栓可拆卸安装于隔板(20)的一侧，且伺服电机(35)的输出轴穿过内壳体(5)的顶部，所述伺服电机(35)输出轴的顶端焊接固定有齿轮块(18)，且齿轮块(18)与齿轮板(16)相互啮合，所述齿轮块(18)顶部偏圆心位置焊接固定有套块(28)，且套块(28)的圆周外壁套接有可转动的连接杆(27)，且连接杆(27)顶部远离套块(28)的一端开有贯穿孔。
4.根据权利要求3所述的一种污水处理微生物检测装置，其特征在于，所述抽水机构包括压力管(26)，且压力管(26)焊接固定于外壳体(3)固定孔的内壁，所述压力管(26)的内壁设置有橡胶块(34)，所述橡胶块(34)靠近连接杆(27)一侧的中部焊接固定有矩形块(31)，且矩形块(31)顶部靠近连接杆(27)的一端焊接固定有插接杆(32)，且插接杆(32)插接于连接杆(27)的贯穿孔内，且压力管(26)远离连接杆(27)的一端设置有排水口及进水口，且均连接有软管。
5.根据权利要求4所述的一种污水处理微生物检测装置，其特征在于，所述安装板(1)靠近排污管(6)的一侧焊接固定有排污槽(7)，所述外壳体(3)的两侧中部均焊接固定有拉杆(2)。
6.根据权利要求5所述的一种污水处理微生物检测装置，其特征在于，所述外壳体(3)靠近压力管(26)一侧的开有穿孔，且穿孔内壁焊接固定有连接管(25)，且连接管(25)穿过内壳体(5)，所述内壳体(5)顶部靠近排污管(6)的一侧通过螺栓可拆卸安装有检测仪(4)，且检测仪(4)的测试杆穿过内壳体(5)。
7.根据权利要求6所述的一种污水处理微生物检测装置，其特征在于，所述弹力机构包括两根套管(10)，且两根套管(10)分别焊接固定于底板(9)的底部，两根所述套管(10)的内壁底部均插接有弹力管(11)，且两根套管(10)内壁的底部均设置有弹簧(33)。
8.根据权利要求7所述的一种污水处理微生物检测装置，其特征在于，所述支撑机构包括旋转圈(24)，且旋转圈(24)转动固定于固定块(14)的底部，所述旋转圈(24)圆周内壁的底部通过焊接固定有可转动的安装管(23)。
9.根据权利要求8所述的一种污水处理微生物检测装置，其特征在于，所述安装管(23)的底部通过焊接固定安装有吊块(29)，且吊块(29)底部的中部焊接固定有连接块(22)，且连接块(22)的两侧中部通过轴柱转动安装有半圆块(30)。
10.根据权利要求9所述的一种污水处理微生物检测装置，其特征在于，所述半圆块(30)的底部焊接固定有支撑杆(13)，且支撑杆(13)的底部橡胶球(12)。
发明内容
本发明提出的一种污水处理微生物检测装置，包括安装板，且安装板顶部的中部开有圆孔，所述安装板顶部的中部焊接固定有内壳体，且内壳体的顶部开有安装孔，且安装孔的内壁转动安装有轴承圈，且轴承圈的内壁转动安装有旋转机构，所述内壳体一侧的中部开有矩形开孔，且矩形开孔的内壁焊接固定有排污管，所述内壳体内壁远离排污管的一侧焊接固定有隔板，且隔板的底部焊接固定于安装板的顶部，且隔板远离排污管一侧的中部通过螺栓可拆卸安装有动力机构，所述安装板远离排污管的一侧焊接固定有外壳体，且外壳体包裹内壳体，所述安装板圆孔内壁焊接固定有管体，且管体圆周外壁远离排污管的一侧顶部通过螺栓可拆卸安装有固定块，且固定块固定连接于安装板的底部，所述固定块底部设置有支撑机构，所述管体圆周外壁的底部焊接固定有底板，且底板底部的前端及后端均设置有弹力机构，所述外壳体远离排污管一侧中部的顶部开有固定孔，且固定孔的内壁焊接固定有抽水机构。
优选地，所述旋转机构包括旋转轴，且旋转轴转动固定于轴承圈的内壁，所述旋转轴的圆周外壁焊接固定有螺旋叶，所述旋转轴的顶部焊接固定有齿轮板，且齿轮板位于内壳体的顶部。
优选地，所述动力机构包括伺服电机，且伺服电机通过螺栓可拆卸安装于隔板的一侧，且伺服电机的输出轴穿过内壳体的顶部，所述伺服电机输出轴的顶端焊接固定有齿轮块，且齿轮块与齿轮板相互啮合，所述齿轮块顶部偏圆心位置焊接固定有套块，且套块的圆周外壁套接有可转动的连接杆，且连接杆顶部远离套块的一端开有贯穿孔。
优选地，所述抽水机构包括压力管，且压力管焊接固定于外壳体固定孔的内壁，所述压力管的内壁设置有橡胶块，所述橡胶块靠近连接杆一侧的中部焊接固定有矩形块，且矩形块顶部靠近连接杆的一端焊接固定有插接杆，且插接杆插接于连接杆的贯穿孔内，且压力管远离连接杆的一端设置有排水口及进水口，且均连接有软管。
优选地，所述安装板靠近排污管的一侧焊接固定有排污槽，所述外壳体的两侧中部均焊接固定有拉杆。
优选地，所述外壳体靠近压力管一侧的开有穿孔，且穿孔内壁焊接固定有连接管，且连接管穿过内壳体，所述内壳体顶部靠近排污管的一侧通过螺栓可拆卸安装有检测仪，且检测仪的测试杆穿过内壳体。
优选地，所述弹力机构包括两根套管，且两根套管分别焊接固定于底板的底部，两根所述套管的内壁底部均插接有弹力管，且两根套管内壁的底部均设置有弹簧。
优选地，所述支撑机构包括旋转圈，且旋转圈转动固定于固定块的底部，所述旋转圈圆周内壁的底部通过焊接固定有可转动的安装管。
优选地，所述安装管的底部通过焊接固定安装有吊块，且吊块底部的中部焊接固定有连接块，且连接块的两侧中部通过轴柱转动安装有半圆块。
优选地，所述半圆块的底部焊接固定有支撑杆，且支撑杆的底部橡胶球。
本发明中的有益效果为：
1、本发明装置通过设置有旋转轴、螺旋叶、管体、排污管、检测仪等装置，在使用时，通过伺服电机带动齿轮块转动，齿轮块转动会啮合齿轮板，从而带动旋转轴在轴承圈的内部快速转动，转动的旋转轴会带动螺旋叶进行转动，可将池底部的淤泥输送到内壳体的内部，在通过排污管排出，在排出的过程中接触到检测仪进行检测，达到对底部淤泥微生物的检测效果。
2、本发明装置通过设置有压力管、连接杆、套块、橡胶块等装置，在伺服电机带动齿轮块转动的同时会带动套在套块上的连接杆进行前后运动，从而带动橡胶块在压力管的内部进行前后移动，达到抽取效果，且压力管排水口及进水口设置有单向阀，将出水口的软管连接在连接管上，达到对内壳体内部冲洗的效果，便于清洁本装置内部。
3、本发明装置通过设置有支撑杆、旋转圈、连接块、半圆块等装置，在池边进行操作时，通过两根拉杆，以支撑杆为支撑原点，将本装置通过连接块及半圆块翘起，使其管体的底端接触到远处，便于检测到其他位置的微生物，便于检测数据的准确性。
（发明人：刘强）
