公布日：2024.01.19
申请日：2023.11.22
分类号：C02F9/00(2023.01)I;C02F3/12(2023.01)I;C02F3/20(2023.01)I;B01D29/96(2006.01)I;B01D35/30(2006.01)I;B01D29/03(2006.01)I;E03F5/14(2006.01)I;E03F3/
02(2006.01)I;C02F103/34(2006.01)N
摘要
本发明公开了基于CASS‑SBR工艺的高效一体化污水处理装置，包括收集池、粗网筛、主反应池，下滑槽、收集框、缓冲带，所述主反应池上方设有倾斜设置的粗网筛，所述主反应池底部设有曝气装置，所述曝气装置包括曝气管、导气管、风机、曝气头，所述曝气头包括外壳、输气管、浮球、压板、弹簧、连杆、安装块。本发明采用上述基于CASS‑SBR工艺的高效一体化污水处理装置，可对体积较大的垃圾进行收集，降低了人力的投入，使后续处理更加方便，同时防止曝气装置堵塞，解决了反应池内部产生淤泥，长时间的搁置会导致曝气装置的出气孔堵塞，影响微生物的分解步骤，降低污水处理的效率与效果的问题。
权利要求书

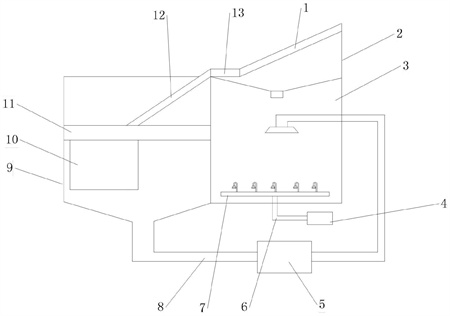

1.基于CASS-SBR工艺的高效一体化污水处理装置，其特征在于：包括收集池、粗网筛、主反应池，下滑槽、收集框、缓冲带，所述主反应池一侧设有收集池，所述收集池底部通过循环管与主反应池上部连通，所述循环管上设有循环泵，所述主反应池上方设有倾斜设置的粗网筛，所述主反应池底部设有曝气装置，所述曝气装置包括曝气管、导气管、风机、曝气头，所述曝气头包括外壳、输气管、浮球、压板、弹簧、连杆、安装块。
2.根据权利要求1所述的基于CASS-SBR工艺的高效一体化污水处理装置，其特征在于：所述粗网筛一端通过支撑柱与主反应池连接，其另一端与缓冲带一端连接，所述缓冲带另一端与主反应池侧壁顶部连接。
3.根据权利要求1所述的基于CASS-SBR工艺的高效一体化污水处理装置，其特征在于：所述下滑槽与缓冲带一端连接，其另一端倾斜设置于收集池内。
4.根据权利要求1所述的基于CASS-SBR工艺的高效一体化污水处理装置，其特征在于：所述收集池内设有隔板，所述隔板下方设有收集框，所述收集框顶部开口设置，所述隔板上与收集框开口对应的位置设有开口通槽，所述下滑槽位于收集池内的一端对准开口通槽。
5.根据权利要求1所述的基于CASS-SBR工艺的高效一体化污水处理装置，其特征在于：所述收集池侧面设有与收集框对应的出口，所述出口上设有密封板，所述收集框底部网筛设置，所述网筛与收集框底部可拆卸连接。
6.根据权利要求1所述的基于CASS-SBR工艺的高效一体化污水处理装置，其特征在于：所述曝气头与曝气管连通，所述曝气管与导气管连通，所述风机的输出端与导气管连通。
7.根据权利要求1所述的基于CASS-SBR工艺的高效一体化污水处理装置，其特征在于：所述外壳两侧的侧壁上设有出气口，所述输气管一端与曝气管连通，其另一端与外壳连通，所述安装块位于外壳底部，安装块内设有安装槽，安装槽内设有弹簧和压板，所述弹簧一端与安装槽底部连接，其另一端与压板底部连接，所述压板两端与安装槽内壁滑动连接，所述连杆一端与压板连接，其另一端与浮球底部连接，浮球在不通气的状态下封堵住输气管口。
8.根据权利要求1所述的基于CASS-SBR工艺的高效一体化污水处理装置，其特征在于：所述连杆两侧设有支杆，支杆靠近外壳内壁的一侧设有封堵片，所述封堵片的大小与出气口相适配，封堵片在不通气的状态下封堵住出气口。
9.根据权利要求1所述的基于CASS-SBR工艺的高效一体化污水处理装置，其特征在于：所述收集池底部锥形设计，主反应池顶部锥形设计。
发明内容
本发明的目的是提供基于CASS-SBR工艺的高效一体化污水处理装置，可对体积较大的垃圾进行收集，降低了人力的投入，使后续处理更加方便，同时防止曝气装置堵塞，解决了反应池内部产生淤泥，长时间的搁置会导致曝气装置的出气孔堵塞，影响微生物的分解步骤，降低污水处理的效率与效果的问题。
为实现上述目的，本发明提供了基于CASS-SBR工艺的高效一体化污水处理装置，包括收集池、粗网筛、主反应池，下滑槽、收集框、缓冲带，所述主反应池一侧设有收集池，所述收集池底部通过循环管与主反应池上部连通，所述循环管上设有循环泵，所述主反应池上方设有倾斜设置的粗网筛，所述主反应池底部设有曝气装置，所述曝气装置包括曝气管、导气管、风机、曝气头，所述曝气头包括外壳、输气管、浮球、压板、弹簧、连杆、安装块。
优选的，所述粗网筛一端通过支撑柱与主反应池连接，其另一端与缓冲带一端连接，所述缓冲带另一端与主反应池侧壁顶部连接。
优选的，所述下滑槽与缓冲带一端连接，其另一端倾斜设置于收集池内。
优选的，所述收集池内设有隔板，所述隔板下方设有收集框，所述收集框顶部开口设置，所述隔板上与收集框开口对应的位置设有开口通槽，所述下滑槽位于收集池内的一端对准开口通槽。
优选的，所述收集池侧面设有与收集框对应的出口，所述出口上设有密封板，所述收集框底部网筛设置，所述网筛与收集框底部可拆卸连接。
优选的，所述曝气头与曝气管连通，所述曝气管与导气管连通，所述风机的输出端与导气管连通。
优选的，所述外壳两侧的侧壁上设有出气口，所述输气管一端与曝气管连通，其另一端与外壳连通，所述安装块位于外壳底部，安装块内设有安装槽，安装槽内设有弹簧和压板，所述弹簧一端与安装槽底部连接，其另一端与压板底部连接，所述压板两端与安装槽内壁滑动连接，所述连杆一端与压板连接，其另一端与浮球底部连接，浮球在不通气的状态下封堵住输气管口。
优选的，所述连杆两侧设有支杆，支杆靠近外壳内壁的一侧设有封堵片，所述封堵片的大小与出气口相适配，封堵片在不通气的状态下封堵住出气口。
优选的，所述收集池底部锥形设计，主反应池顶部锥形设计。
本发明所述的基于CASS-SBR工艺的高效一体化污水处理装置的优点和积极效果是：
1、本发明通过风机通电会将外部的含氧丰富的空气通过导气管抽送至曝气管的内部，由于曝气管内部的风压提高，使得输气管内的空气会将浮球向下压，从而产生缝隙供空气流动，浮球下压，连带连杆下压，支杆一端的封堵片下移露出出气口，空气从外壳上的出气口冒出，而当风机停止工作，曝气管内部风压变低，浮球在弹簧作用下上移封堵住输气管，同时带动连杆上移，支杆上的封堵片封堵住出气口，避免污水会进入外壳的内部，避免污水在外壳内部沉淀，积少成多造成曝气孔堵塞，提高曝气装置的工作运行的顺畅，减少污泥对曝气装置的影响，从而提高污水处理的效率与效果。
2、本发明废水从粗网筛处注入到主反应池内部，粗网筛上废水中的塑料块，沿粗网筛的倾斜角度下移至缓冲带，缓冲带使其进入到下滑槽，通过下滑槽的倾斜角度，使塑料瓶等杂质进入收集框内，收集框底部网筛将塑料块等杂质所携带的废水排入收集池底部，通过循环管和循环泵重新进入主反应池，进行处理，解决了在废水进入到主反应池内部之前需要使用格栅过滤掉其中的塑料块等体积较大的垃圾，但是筛选下来的垃圾还需要人工对其进行收集，且后续处理这些垃圾较为麻烦的问题。
（发明人：李娟;张金旭;李静;杨璐;孟凡君;杨珍珍;侯文会;王璠;潘宏丽）
