申请日2017.07.07
公开(公告)日2017.09.15
IPC分类号C02F11/12
摘要
本发明公开了一种污泥脱水装置，包括箱体，所述箱体的顶部一侧固定连接有进料斗，并且进料斗的底部连通有进料管，所述进料管的底端贯穿箱体的顶部并延伸至箱体的内部，所述箱体的内壁底部一侧固定连接有过滤箱，并且外箱的一侧贯穿有出水管，所述过滤箱的内部设置有过滤板，并且过滤箱的一侧贯穿有排水管，本发明涉及污水处理技术领域。该污泥脱水装置，通过过滤桶的内部设置有过滤网，使污泥过滤不再那么复杂，通过外箱的底部贯穿有过滤桶，过滤桶延伸至外箱底部的一侧贯穿工作箱并延伸至工作箱的内部，为脱水工作的进行提供了便利，通过电机箱的一侧与液压油缸的输出轴固定连接，提高了污泥里的水分的提取。
权利要求书

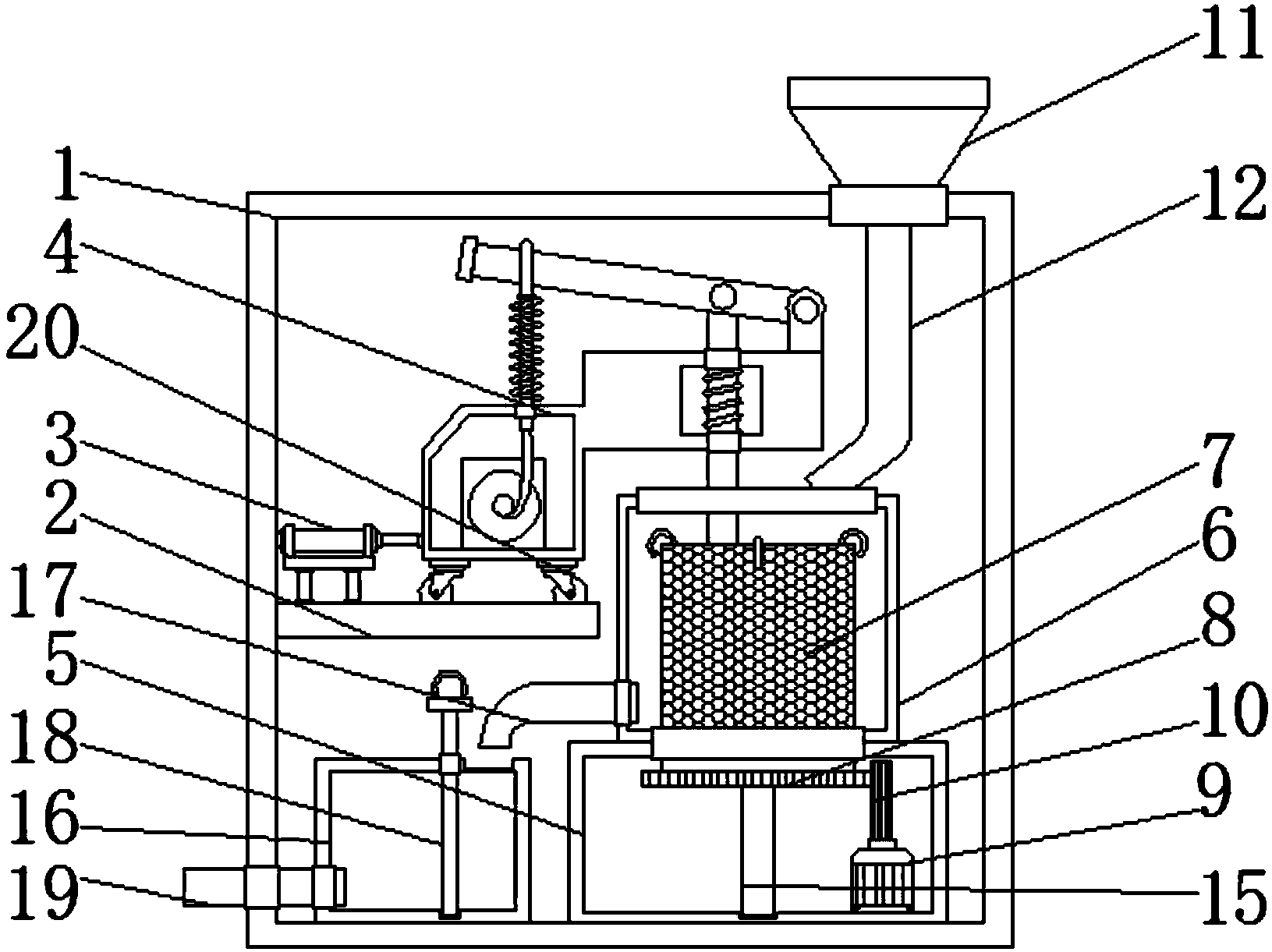

1.一种污泥脱水装置，包括箱体(1)，其特征在于：所述箱体(1)的一侧固定连接有支撑板(2)，并且支撑板(2)的顶部一侧通过支撑架固定连接有液压油缸(3)，液压油缸(3)输出轴的一端固定连接有推动装置(4)，并且推动装置(4)包括电机箱(41)，电机箱(41)的一侧与液压油缸(3)的输出轴固定连接，并且电机箱(41)的另一侧固定连接有连接板(42)，所述电机箱(41)的内壁底部固定连接有第一电机(43)，并且电机箱(41)的顶部贯穿有套杆(44)，连接板(42)的中部开设有通孔(45)，并且连接板(42)的中部贯穿有活动杆(46)，所述活动杆(46)的顶端活动连接有连接杆(47)，并且连接杆(47)的表面一侧与套杆(44)的内壁活动连接，所述活动杆(46)的底端固定连接有压板(48)，并且箱体(1)的内壁底部一侧固定连接有工作箱(5)，所述工作箱(5)的顶部固定连接有外箱(6)，并且外箱(6)的底部贯穿有过滤桶(7)，所述过滤桶(7)延伸至外箱(6)底部的一侧贯穿工作箱(5)并延伸至工作箱(5)的内部，所述过滤桶(7)的底部固定连接有齿轮盘(8)，并且工作箱(5)的内壁底部一侧固定连接有第二电机(9)，所述第二电机(9)输出轴的一端固定连接有与齿轮盘(8)相啮合的齿牙杆(10)。
2.根据权利要求1所述的一种污泥脱水装置，其特征在于：所述箱体(1)的顶部一侧固定连接有进料斗(11)，并且进料斗(11)的底部连通有进料管(12)，所述进料管(12)的底端贯穿箱体(1)的顶部并延伸至箱体(1)的内部。
3.根据权利要求1-2所述的一种污泥脱水装置，其特征在于：所述第一
电机(43)输出轴的一端固定连接有拉绳(49)，并且拉绳(49)的一端与套杆(44)的底端固定连接，所述套杆(44)的表面且位于连接杆(47)的表面一侧与电机箱(41)的顶部之间固定连接有第一弹簧(410)。
4.根据权利要求1-3所述的一种污泥脱水装置，其特征在于：所述连接板(42)的顶部一侧固定连接有连接块(411)，并且连接杆(47)的一端与连接块(411)的表面一侧活动连接，所述活动杆(46)的表面且位于通孔(45)的内壁之间固定连接有第二弹簧(412)。
5.根据权利要求1所述的一种污泥脱水装置，其特征在于：所述过滤桶(7)的内部设置有过滤网(13)，并且过滤网(13)的两侧均固定连接有挂钩(14)，所述齿轮盘(8)的底部固定连接有支撑柱(15)，并且支撑柱(15)的底端与工作箱(5)的内部底部活动连接。
6.根据权利要求1-5所述的一种污泥脱水装置，其特征在于：所述箱体(1)的内壁底部一侧固定连接有过滤箱(16)，并且外箱(6)的一侧贯穿有出水管(17)，所述过滤箱(16)的内部设置有过滤板(18)，并且过滤箱(16)的一侧贯穿有排水管(19)，所述排水管(19)的一端贯穿箱体(1)的一侧并延伸至箱体(1)的外部。
7.根据权利要求1-6所述的一种污泥脱水装置，其特征在于：所述电机箱(41)的底部两侧均固定连接有万向轮(20)，所述支撑板(2)的顶部开设有与万向轮(20)相适配的滑槽(21)。
8.一种污泥脱水方法，其特征在于：工作时，先将过滤网上的挂钩挂在过滤桶的四周，然后从进料斗倒入污泥，污泥从进料管进入到过滤网中，打开第二电机，第二电机带动齿牙杆进行旋转，齿牙杆带动与过滤桶固定连接的齿轮盘进行旋转，污泥里的水流到外箱中，同时打开第一电机，第一电机拉动拉绳，拉绳上的套杆拉动连接杆围绕连接块进行上下运动，连接杆带动活动杆进行上下运动，压板对污泥进行挤压，加速污泥里水分的流出，然后水通过出水管流到过滤箱中，排出来的水中还含有一定量的杂质，这样的水质量不好，要是投入使用的话，会有一定的危害，对挤压出来的水进行过滤，提高了水的质量，保护了环境，节省了水源，过滤板对过滤箱中的水进行过滤，这样就完成了污泥的脱水。
说明书
一种污泥脱水装置
技术领域
本发明涉及污水处理技术领域，具体为一种污泥脱水装置。
背景技术
污泥是污水处理厂以及污水站污水处理后的必然产物，未经过很好处理处置的污泥进入环境后，将会直接给水体和大气带来二次污染，对生态环境和人类的活动也将构成了严重的威胁，因此，污泥在处理上是非常慎重的，污泥在处理上可分为污泥脱水工艺与污泥干化工艺两种，以下主要介绍不同类型的污泥脱水机的各自优势，污水处理是为使污水达到排水某一水体或再次使用的水质要求对其进行净化的过程，污水处理被广泛应用于建筑、农业，交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。
但是一般污泥里的水分含量为百分之九十，如果直接倒掉污泥，会造成水资源的浪费，将污泥里的水过滤出来可以循环利用，但是大部分的污泥脱水装置都是采用离心的方式，这样的方式，脱水效果不佳。
发明内容
针对现有技术的不足，本发明提供了一种污泥脱水装置，解决了直接倒掉污泥会造成水资源的浪费，脱水效果不佳的问题。
为实现以上目的，本发明通过以下技术方案予以实现：一种污泥脱水装置，包括箱体，所述箱体的一侧固定连接有支撑板，并且支撑板的顶部一侧通过支撑架固定连接有液压油缸，所述液压油缸输出轴的一端固定连接有推动装置，并且推动装置包括电机箱，所述电机箱的一侧与液压油缸的输出轴固定连接，并且电机箱的另一侧固定连接有连接板，所述电机箱的内壁底部固定连接有第一电机，并且电机箱的顶部贯穿有套杆，所述连接板的中部开设有通孔，并且连接板的中部贯穿有活动杆，所述活动杆的顶端活动连接有连接杆，并且连接杆的表面一侧与套杆的内壁活动连接，所述活动杆的底端固定连接有压板，并且箱体的内壁底部一侧固定连接有工作箱，所述工作箱的顶部固定连接有外箱，并且外箱的底部贯穿有过滤桶，所述过滤桶延伸至外箱底部的一侧贯穿工作箱并延伸至工作箱的内部，所述过滤桶的底部固定连接有齿轮盘，并且工作箱的内壁底部一侧固定连接有第二电机，所述第二电机输出轴的一端固定连接有与齿轮盘相啮合的齿牙杆。
优选的，所述箱体的顶部一侧固定连接有进料斗，并且进料斗的底部连通有进料管，所述进料管的底端贯穿箱体的顶部并延伸至箱体的内部。
优选的，所述第一电机输出轴的一端固定连接有拉绳，并且拉绳的一端与套杆的底端固定连接，所述套杆的表面且位于连接杆的表面一侧与电机箱的顶部之间固定连接有第一弹簧。
优选的，所述连接板的顶部一侧固定连接有连接块，并且连接杆的一端与连接块的表面一侧活动连接，所述活动杆的表面且位于通孔的内壁之间固定连接有第二弹簧。
优选的，所述过滤桶的内部设置有过滤网，并且过滤网的两侧均固定连接有挂钩，所述齿轮盘的底部固定连接有支撑柱，并且支撑柱的底端与工作箱的内部底部活动连接。
优选的，所述箱体的内壁底部一侧固定连接有过滤箱，并且外箱的一侧贯穿有出水管，所述过滤箱的内部设置有过滤板，并且过滤箱的一侧贯穿有排水管，所述排水管的一端贯穿箱体的一侧并延伸至箱体的外部。
优选的，所述电机箱的底部两侧均固定连接有万向轮，所述支撑板的顶部开设有与万向轮相适配的滑槽。
有益效果
本发明提供了一种污泥脱水装置。具备以下有益效果：
(1)、该污泥脱水装置，通过工作箱的顶部固定连接有外箱，并且外箱的底部贯穿有过滤桶，过滤桶延伸至外箱底部的一侧贯穿工作箱并延伸至工作箱的内部，过滤桶的底部固定连接有齿轮盘，过滤桶的内部设置有过滤网，并且过滤网的两侧均固定连接有挂钩，齿轮盘的底部固定连接有支撑柱，并且支撑柱的底端与工作箱的内部底部活动连接，将污泥倒入过滤网里再使用离心的方式进行过滤，这样的方式，增加了过滤的效果，提高了过滤的效率，使污泥过滤不再那么复杂。
(2)、该污泥脱水装置，通过外箱的底部贯穿有过滤桶，过滤桶延伸至外箱底部的一侧贯穿工作箱并延伸至工作箱的内部，过滤桶的底部固定连接有齿轮盘，并且工作箱的内壁底部一侧固定连接有第二电机，第二电机输出轴的一端固定连接有与齿轮盘相啮合的齿牙杆，箱体的顶部一侧固定连接有进料斗，并且进料斗的底部连通有进料管，进料管的底端贯穿箱体的顶部并延伸至箱体的内部，将整个过滤桶进行旋转，增加了旋转力度，使得污泥可以迅速脱水，节省了时间和人力，为脱水工作的进行提供了便利。
(3)、该污泥脱水装置，通过电机箱的一侧与液压油缸的输出轴固定连接，并且电机箱的另一侧固定连接有连接板，电机箱的内壁底部固定连接有第一电机，并且电机箱的顶部贯穿有套杆，连接板的中部开设有通孔，并且连接板的中部贯穿有活动杆，活动杆的顶端活动连接有连接杆，并且连接杆的表面一侧与套杆的内壁活动连接，活动杆的底端固定连接有压板，第一电机输出轴的一端固定连接有拉绳，并且拉绳的一端与套杆的底端固定连接，套杆的表面且位于连接杆的表面一侧与电机箱的顶部之间固定连接有第一弹簧，边旋转边对污泥进行挤压，使污泥里的水分得以更加充足的渗出，节省了水资源，提高了污泥里的水分的提取。
(4)、该污泥脱水装置，通过工作箱的顶部固定连接有外箱，并且外箱的底部贯穿有过滤桶，过滤桶延伸至外箱底部的一侧贯穿工作箱并延伸至工作箱的内部，过滤桶的底部固定连接有齿轮盘，并且工作箱的内壁底部一侧固定连接有第二电机，箱体的内壁底部一侧固定连接有过滤箱，并且外箱的一侧贯穿有出水管，过滤箱的内部设置有过滤板，并且过滤箱的一侧贯穿有排水管，排水管的一端贯穿箱体的一侧并延伸至箱体的外部，电机箱的底部两侧均固定连接有万向轮，支撑板的顶部开设有与万向轮相适配的滑槽，排出来的水中还含有一定量的杂质，这样的水质量不好，要是投入使用的话，会有一定的危害，对挤压出来的水进行过滤，提高了水的质量，保护了环境，节省了水源。
