申请日2017.09.29
公开(公告)日2017.12.12
IPC分类号C02F1/04; B01D1/26
摘要
本发明提供一种节能型污水处理四效蒸发器，包括正向螺杆、转动叶片、转动轴、过滤网、反向螺杆、排气管、冷凝器、集水罐以及连接管道，所述转动轴外端安装有转动叶片，所述转动轴左端安装有正向螺杆，所述转动轴右端装配有反向螺杆，所述过滤网安装在正向螺杆以及反向螺杆上端，该设计可对固体废物进行专门处理，所述排气管下端安装冷凝器，所述冷凝器下端装配连接管道，所述连接管道装配在集水罐上端，该设计可对水资源进行收集，本发明使用方便，便于操作，可进行多方位吸水，可对固体废物进行专门收集，可对水资源进行收集。
权利要求书

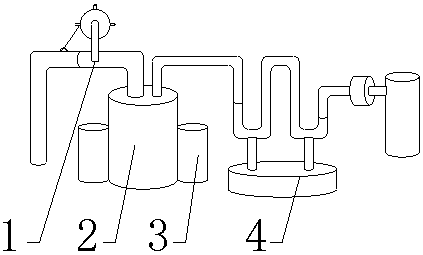

1.一种节能型污水处理四效蒸发器，包括吸水机构(1)、四效蒸发器主体(2)、清理机构(3)以及冷却机构(4)，其特征在于：所述吸水机构(1)安装在四效蒸发器主体(2)上端，所述清理机构(3)装配在四效蒸发器主体(2)上，所述冷却机构(4)设置在四效蒸发器主体(2)上端，所述冷却机构(4)装配在清理机构(3)右侧;
所述吸水机构(1)包括转盘(11)、拉绳(12)、吸水管(13)、中空球头(14)以及入水管(15)，所述转盘(11)安装在入水管(15)上端，所述转盘(11)左端设置拉绳(12)，所述拉绳(12)安装在吸水管(13)上端，所述吸水管(13)右端安装中空球头(14)，所述吸水管(13)右端设置入水管(15)，所述中空球头(14)安装在入水管(15)内，所述入水管(15)安装在四效蒸发器主体(2)上端;
所述清理机构(3)包括收集箱(31)、正向螺杆(32)、转动叶片(33)、转动轴(34)、过滤网(35)以及反向螺杆(36)，所述收集箱(31)安装在四效蒸发器主体(2)外端，所述转动轴(34)外端安装有转动叶片(33)，所述转动轴(34)左端安装有正向螺杆(32)，所述转动轴(34)右端装配有反向螺杆(36)，所述过滤网(35)安装在正向螺杆(32)以及反向螺杆(36)上端，所述转动轴(34)安装在过滤网(35)上，所述正向螺杆(32)左端穿过四效蒸发器主体(2)与收集箱(31)相连接，所述反向螺杆(36)右端穿过四效蒸发器主体(2)与收集箱(31)相连接，所述正向螺杆(32)、转动叶片(33)、转动轴(34)、过滤网(35)以及反向螺杆(36)均安装在四效蒸发器主体(2)内;
所述冷却机构(4)包括排气管(41)、冷凝器(42)、集水罐(43)、连接管道(44)、输送管道(45)、消毒液箱(46)以及气泵(47)，所述排气管(41)安装在四效蒸发器主体(2)上端，所述排气管(41)下端安装冷凝器(42)，所述冷凝器(42)下端装配连接管道(44)，所述连接管道(44)装配在集水罐(43)上端，所述冷凝器(42)上端设置输送管道(45)，所述输送管道(45)设置消毒液箱(46)上，所述输送管道(45)下端安装在消毒液箱(46)内部底端，所述气泵(47)安装在输送管道(45)上，所述冷凝器(42)安装收集箱(31)右侧。
2.根据权利要求1所述的一种节能型污水处理四效蒸发器，其特征在于：所述转盘(11)外端安装有手柄，所述转盘(11)通过支撑杆与入水管(15)相连接。
3.根据权利要求1所述的一种节能型污水处理四效蒸发器，其特征在于：所述吸水管(13)上安装有水泵，所述吸水管(13)上端安装有挂环，所述吸水管(13)通过挂环与拉绳(12)相连接。
4.根据权利要求1所述的一种节能型污水处理四效蒸发器，其特征在于：所述收集箱(31)以及连接管道(44)均设有两个，所述收集箱(31)对称安装在四效蒸发器主体(2)左右两端，所述连接管道(44)对称安装在集水罐(43)上端，所述转动叶片(33)设有四个，四个所述转动叶片(33)等距安装在转动轴(34)外端。
5.根据权利要求1所述的一种节能型污水处理四效蒸发器，其特征在于：所述消毒液箱(46)上端安装有通气孔，且通气孔上安装有风扇。
6.根据权利要求1所述的一种节能型污水处理四效蒸发器，其特征在于：所述四效蒸发器主体(2)上加工有通孔，且通孔内安装有格栅，所述正向螺杆(32)以及反向螺杆(36)均通过格栅以及通孔与四效蒸发器主体(2)相连接。
说明书
一种节能型污水处理四效蒸发器
技术领域
本发明是一种节能型污水处理四效蒸发器，属于污水处理设备领域。
背景技术
污水处理为使污水达到排水某一水体或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业，交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。
现有的四效蒸发器在对污水进行处理时，所使用的吸水装置通常是一种固定结构，只能够对一个点上的污水进行吸收，无法进行多方位的吸水，加大了成本投入，适用范围低，现有的四效蒸发器在对污水进行处理时，通常是将污水中的固体废物和污水混合在一起，而没有对固体废物进行专门处理，不仅加大了四效蒸发器的工作强度，同时也造成了固体废物中的一些有价值的物品损失，现有的四效蒸发器在对污水进行处理时，通常是将蒸发出来的气体直接排入空气中，不仅造成了水资源的损失，同时一部分的有毒气体也会排入空气中，造成了对环境的污染。
发明内容
针对现有技术存在的不足，本发明目的是提供一种节能型污水处理四效蒸发器，以解决上述背景技术中提出的问题，本发明使用方便，便于操作，可进行多方位吸水，可对固体废物进行专门收集，可对水资源进行收集。
为了实现上述目的，本发明是通过如下的技术方案来实现：一种节能型污水处理四效蒸发器，包括吸水机构、四效蒸发器主体、清理机构以及冷却机构，所述吸水机构安装在四效蒸发器主体上端，所述清理机构装配在四效蒸发器主体上，所述冷却机构设置在四效蒸发器主体上端，所述冷却机构装配在清理机构右侧，所述吸水机构包括转盘、拉绳、吸水管、中空球头以及入水管，所述转盘安装在入水管上端，所述转盘左端设置拉绳，所述拉绳安装在吸水管上端，所述吸水管右端安装中空球头，所述吸水管右端设置入水管，所述中空球头安装在入水管内，所述入水管安装在四效蒸发器主体上端，所述清理机构包括收集箱、正向螺杆、转动叶片、转动轴、过滤网以及反向螺杆，所述收集箱安装在四效蒸发器主体外端，所述转动轴外端安装有转动叶片，所述转动轴左端安装有正向螺杆，所述转动轴右端装配有反向螺杆，所述过滤网安装在正向螺杆以及反向螺杆上端，所述转动轴安装在过滤网上，所述正向螺杆左端穿过四效蒸发器主体与收集箱相连接，所述反向螺杆右端穿过四效蒸发器主体与收集箱相连接，所述正向螺杆、转动叶片、转动轴、过滤网以及反向螺杆均安装在四效蒸发器主体内，所述冷却机构包括排气管、冷凝器、集水罐、连接管道、输送管道、消毒液箱以及气泵，所述排气管安装在四效蒸发器主体上端，所述排气管下端安装冷凝器，所述冷凝器下端装配连接管道，所述连接管道装配在集水罐上端，所述冷凝器上端设置输送管道，所述输送管道设置消毒液箱上，所述输送管道下端安装在消毒液箱内部底端，所述气泵安装在输送管道上，所述冷凝器安装收集箱右侧。
进一步地，所述转盘外端安装有手柄，所述转盘通过支撑杆与入水管相连接。
进一步地，所述吸水管上安装有水泵，所述吸水管上端安装有挂环，所述吸水管通过挂环与拉绳相连接。
进一步地，所述收集箱以及连接管道均设有两个，所述收集箱对称安装在四效蒸发器主体左右两端，所述连接管道对称安装在集水罐上端，所述转动叶片设有四个，四个所述转动叶片等距安装在转动轴外端。
进一步地，所述消毒液箱上端安装有通气孔，且通气孔上安装有风扇。
进一步地，所述四效蒸发器主体上加工有通孔，且通孔内安装有格栅，所述正向螺杆以及反向螺杆均通过格栅以及通孔与四效蒸发器主体相连接。
本发明的有益效果：本发明的一种节能型污水处理四效蒸发器，本发明通过添加转盘、拉绳、吸水管、中空球头以及入水管，该设计可多方位进行吸水，扩大了适用范围，同时也减少了投入成本，解决了现有的四效蒸发器在对污水进行处理时，所使用的吸水装置通常是一种固定结构，只能够对一个点上的污水进行吸收，无法进行多方位的吸水，加大了成本投入，适用范围低的问题。
本发明通过添加收集箱、正向螺杆、转动叶片、转动轴、过滤网以及反向螺杆，该设计可对固体废物进行专门处理，降低了四效蒸发器主体的工作强度，同时也可对固体废物中有价值的物品进行回收，减少了损失，同时也提高了蒸气的利用率，解决了现有的四效蒸发器在对污水进行处理时，通常是将污水中的固体废物和污水混合在一起，而没有对固体废物进行专门处理，不仅加大了四效蒸发器的工作强度，同时也造成了固体废物中的一些有价值的物品损失的问题。
本发明通过添加排气管、冷凝器、集水罐、连接管道、输送管道、消毒液箱以及气泵，该设计可对水蒸气进行冷凝收集，同时也可对有毒气体进行消毒，减少了水资源的浪费，同时也降低了环境的污染，解决了现有的四效蒸发器在对污水进行处理时，通常是将蒸发出来的气体直接排入空气中，不仅造成了水资源的损失，同时一部分的有毒气体也会排入空气中，造成了对环境的污染的问题。
因添加手柄，该设计便于转动盘的转动，因添加水泵，该设计可自动吸水，因添加通气孔以及风扇，该设计便于气体的排出，因添加通孔以及格栅，该设计便于固体废物离开四效蒸发器主体，本发明使用方便，便于操作，可进行多方位吸水，可对固体废物进行专门收集，可对水资源进行收集。
