申请日2017.01.10
公开(公告)日2017.09.22
IPC分类号G01N1/14
摘要
本实用新型公开了一种污水取样装置，旨在解决污水取样装置盛装稳定性低的难题;其技术方案要点是一种污水取样装置，包括污水管，所述污水管的两端分别开有吸水口和进水口，位于吸水口的污水管内壁中与污水管活动连接有活塞体，所述活塞体连接有用于驱动活塞体的驱动杆，所述进水口设置有第一挡水板，污水管的外壁上活动设置有活动筒，所述活动筒一端贴合于污水管外壁并与污水管滑移连接，另一端正对进水口设置有第二挡水板，所述第二挡水板上设置有开设有流水口，转动活动筒可使第二挡水板将进水口堵住。本实用新型一种污水取样装置盛装稳定性高。
权利要求书

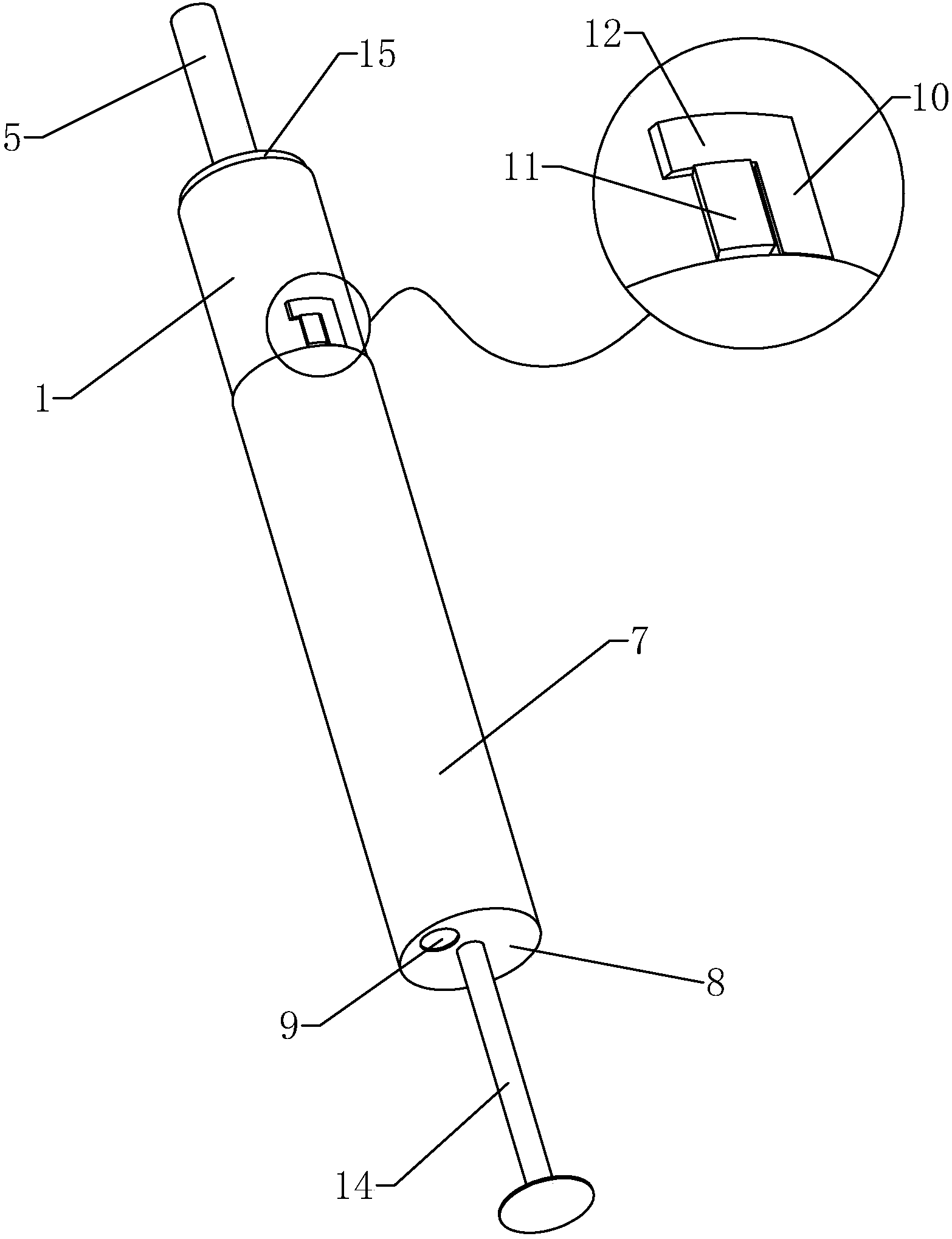

1.一种污水取样装置，包括污水管(1)，所述污水管(1)的两端分别开有吸水口(2)和进水口(3)，位于吸水口(2)的污水管(1)内壁中与污水管(1)活动连接有活塞体(4)，所述活塞体(4)连接有用于驱动活塞体(4)的驱动杆(5)，其特征在于：所述进水口(3)设置有第一挡水板(6)，污水管(1)的外壁上活动设置有活动筒(7)，所述活动筒(7)一端贴合于污水管(1)外壁并与污水管(1)滑移连接，另一端正对进水口(3)设置有第二挡水板(8)，所述第二挡水板(8)上设置有开设有流水口(9)，转动活动筒(7)可使第二挡水板(8)将进水口(3)堵住。
2.根据权利要求1所述的一种污水取样装置，其特征在于：位于所述污水管(1)外壁的活动筒(7)端部设置有限位体(10)，所述污水管(1)外壁上设置有终止体(11)，当第二挡水板(8)将进水口(3)堵住的时候，限位体(10)可抵触于终止体(11)的侧部。
3.根据权利要求2所述的一种污水取样装置，其特征在于：所述限位体(10)远离活动筒(7)的端部设置有防脱部(12)，当限位体(10)抵触于终止体(11)的侧部的时候，防脱部(12)抵触于终止体(11)的端部。
4.根据权利要求3所述的一种污水取样装置，其特征在于：所述第二挡水板(8)中部开设有活动孔(13)，穿过所述活动孔(13)并与第一挡水板(6)中部连接有用于防止活动筒(7)发生脱落的防脱体(14)，所述防脱体(14)的横截面呈T字形。
5.根据权利要求4所述的一种污水取样装置，其特征在于：所述防脱体(14)与第一挡水板(6)螺纹连接。
6.根据权利要求5所述的一种污水取样装置，其特征在于：所述吸水口(2)处的污水管(1)内壁上设置有防落体(15)，所述防落体(15)中部开设有用于驱动杆(5)穿过的驱动孔(16)，驱动孔(16)的孔径大于驱动杆(5)的直径。
7.根据权利要求6所述的一种污水取样装置，其特征在于：所述防落体(15)与污水管(1)螺纹连接。
8.根据权利要求7所述的一种污水取样装置，其特征在于：所述污水管(1)和活动筒(7)均由透明材料制成。
说明书
一种污水取样装置
技术领域
本实用新型涉及一种取样装置，特别涉及一种污水取样装置。
背景技术
水体作为自然界中最为重要的成分之一，不仅是人们日常生活离不开水体，在工业以及农业生产中，水体也起着不可获取的作用，但是现在随着工业的发展，水体已经受到了较为严重的污染，为了能够还原水体的健康状态，通常需要对污水进行采集以及测验，那么在这个过程中就需要通过污水的取样装置进行。
目前，污水取样装置通常包括有两端都与外界连通的污水管，并且在污水管的一端连接有活塞，在取水的时候，将一端开口放入到水面下方，然后通过拉动活塞并使得污水管中形成负压，从而将污水抽入到污水管中，并且为了能够防止污水回流，在水下的污水管端部放有一个防回流球，吸水的时候防回流球在水流的冲击作用下将污水管端部打开，然后取样完成之后，防回流球在重力作用下将污水管端部堵住，如此就防止了污水流出，但是由于防回流球是在自身重力作用将污水管堵住的，如此在污水管移动的过程中，发生震动等情况的时候，防回流球就都有可能从污水管端部分离，而将污水管打开，这样就使得污水洒出，对污水的盛装稳定性差。
因此，需要提出一种新的方案来解决上述问题。
实用新型内容
本实用新型的目的是提供一种污水取样装置，通过转动活动筒并使得活动筒端部的第二挡水板能够将进水口堵住，同时由于活动筒的位置能够稳定的保持，如此就能够使得对水体的盛装的稳定性高。
本实用新型的上述技术目的是通过以下技术方案得以实现的：一种污水取样装置，包括污水管，所述污水管的两端分别开有吸水口和进水口，位于吸水口的污水管内壁中与污水管活动连接有活塞体，所述活塞体连接有用于驱动活塞体的驱动杆，所述进水口设置有第一挡水板，污水管的外壁上活动设置有活动筒，所述活动筒一端贴合于污水管外壁并与污水管滑移连接，另一端正对进水口设置有第二挡水板，所述第二挡水板上设置有开设有流水口，转动活动筒可使第二挡水板将进水口堵住。
通过上述技术方案，在取水的时候，将活动筒向下移动，并使得第二挡水板与进水口分离，然后抽动驱动杆，驱动杆带动活塞体在污水管中活动，并形成负压，同时由于第二挡水板与进水口分离了，所以位于第二挡水板上的流水口就处于开放状态，如此污水就能够通过流水口进入到活动筒中，然后再通过进水口进入到污水管中，污水进入完成之后，向上提动活动筒，活动筒带动第二挡水板，并在第二挡水板抵触到第一挡水板之后，转动活动筒，直到第二挡水板完全的将进水口堵住，同时流水口通过第一挡水板堵住，如此就能够防止水体从进水口中流出，其中由于位于污水管外壁的活动筒的位置能够通过人手进行稳定的保持，而不受到水体振动或者晃动之类的影响，如此就能够稳定的对污水进行保持，而防止其流出，盛装稳定性高。
本实用新型进一步设置为，位于所述污水管外壁的活动筒端部设置有限位体，所述污水管外壁上设置有终止体，当第二挡水板将进水口堵住的时候，限位体可抵触于终止体的侧部。
通过上述技术方案，上第二挡水板将进水口堵住之后，限位体是抵触在终止体上的，如此在转动活动筒的过程中，在限位体转动到抵触到终止体的时候，就能够判断已经对进水口进行了堵住，方便对进水口的堵住与否进行判断。
本实用新型进一步设置为，所述限位体远离活动筒的端部设置有防脱部，当限位体抵触于终止体的侧部的时候，防脱部抵触于终止体的端部。
通过上述技术方案，当第二挡水板对进水口进行堵住的时候，第二挡水板受到污水的水压作用，而具有沿着污水管滑下的趋势，此时限位体通过其端部的防脱部抵触在终止体的端部，如此就能够提高活动筒的位置稳定性，并提高了对污水堵住的稳定性。
本实用新型进一步设置为，所述第二挡水板中部开设有活动孔，穿过所述活动孔并与第一挡水板中部连接有用于防止活动筒发生脱落的防脱体，所述防脱体的横截面呈T字形。
通过上述技术方案，在待机或者抽水的过程中，活动筒是处于自由的状态下，此时由于在第一挡水板上连接有T字形的防脱体，如此通过防脱体的T字形部分就能够对第二挡水板起到一个限位的作用，并防止了第二挡水板，即活动筒从污水管上发生脱落，而在下一次可以直接进行使用，方便快捷。
本实用新型进一步设置为，所述防脱体与第一挡水板螺纹连接。
通过上述技术方案，当活动筒发生损坏等的时候，通过将防脱体从第一挡水板上取下，如此就能够对活动筒进行更换，而污水管还能够持续的重复使用，节省了投入成本。
本实用新型进一步设置为，所述吸水口处的污水管内壁上设置有防落体，所述防落体中部开设有用于驱动杆穿过的驱动孔，驱动孔的孔径大于驱动杆的直径。
通过上述技术方案，通过防落体能够防止活塞体从污水管上脱出，提高了活塞体的位置稳定性，同时通过驱动孔能够对驱动杆进行一个限位的作用，防止了驱动杆发生过大的倾斜，同时也防止了驱动杆与活塞体的连接处发生损坏。
本实用新型进一步设置为，所述防落体与污水管螺纹连接。
通过上述技术方案，当活塞体或者驱动杆发生损坏的时候，通过将防落体从污水管上取下，就能够对活塞体进行更换，而剩余部分重复使用，实用性强。
本实用新型进一步设置为，所述污水管和活动筒均由透明材料制成。
通过上述技术方案，透明材料制成的污水管和活动筒，使得能够透过污水管和活动筒的外部对污水的采集过程进行观察，方便快捷。
综上所述，本实用新型具有以下有益效果：
其一：活动筒端部的第二挡水板能够稳定的对进水口进行堵住，如此就能够稳定的防止污水从污水管中流出，提高了对污水的盛装的稳定性;
其二：通过防脱部、防脱体以及防落部能够提高污水取样的稳定性;
其三：防脱体与第一挡水板以及防落体与污水管都是螺纹连接的，如此就能够通过螺纹分离之后对损坏的部分进行更换，而其余部分能够重复使用，节省了使用成本。
