申请日2017.01.09
公开(公告)日2017.03.22
IPC分类号C02F9/08
摘要
本发明提供了一种中央水处理机及水处理系统，该中央水处理机包括：滤芯、超滤组件、纳滤反渗透组件和无菌净水箱;滤芯的出水端与超滤组件的进水端连通，超滤组件的第一出水端与纳滤反渗透组件的进水端连通，超滤组件的第二出水端与废水箱连通;纳滤反渗透组件的第一出水端与无菌净水箱的第一进水端连通，纳滤反渗透组件的第二出水端与废水箱连通;无菌净水箱的第一出水端与用户端连通，无菌净水箱的第二出水端与无菌净水箱的第二进水端连通。本发明提供的中央水处理机能够实现水循环和杀菌的效果，水在无菌净水箱，用水终端之间循环流动，有效控制管道细菌滋生;具有结构简单、有益健康和绿色环保等优点。
权利要求书
1.一种中央水处理机，其特征在于，包括：滤芯、超滤组件、纳滤反渗透组件和无菌净水箱;
所述滤芯的出水端与所述超滤组件的进水端连通，所述超滤组件的第一出水端与所述纳滤反渗透组件的进水端连通，所述超滤组件的第二出水端与废水箱连通;
所述纳滤反渗透组件的第一出水端与所述无菌净水箱的第一进水端连通，所述纳滤反渗透组件的第二出水端与所述废水箱连通;
所述无菌净水箱的第一出水端与用户端连通，所述无菌净水箱的第二出水端与所述无菌净水箱的第二进水端连通。
2.根据权利要求1所述的中央水处理机，其特征在于：所述无菌净水箱的纳滤反渗透组件第三出水端与所述超滤组件的第一出水端连通。
3.根据权利要求1所述的中央水处理机，其特征在于：所述无菌净水箱的出口处设置有恒压供水泵。
4.根据权利要求1所述的中央水处理机，其特征在于：所述无菌净水箱内设置有紫外线消毒器。
5.根据权利要求1所述的中央水处理机，其特征在于：所述超滤组件的第一出水端与所述纳滤反渗透组件的进水端之间设置有增压泵。
6.根据权利要求1所述的中央水处理机，其特征在于：所述无菌净水箱内设有液位传感器。
7.根据权利要求6所述的中央水处理机，其特征在于：所述废水箱上与自动潜水泵连通。
8.根据权利要求1所述的中央水处理机，其特征在于：所述滤芯为棉碳棉复合滤芯。
9.根据权利要求1所述的中央水处理机，其特征在于：所述纳滤反渗透组件的第一出水端与所述无菌净水箱的第一进水端之间设置有净水流量计。
10.一种水处理系统，包括如权利要求1-9任意一项所述的中央水处理机，其特征在于，还包括水源，所述水源与所述滤芯的进水端连通。
说明书
一种中央水处理机及水处理系统
技术领域
本发明涉及水处理技术领域，尤其是涉及一种中央水处理机及水处理系统。
背景技术
目前终端用户(以自来水为水源的家用，餐饮，工厂，楼宇直饮等)要满足常规水质(特殊行业要求的特殊水质除外，如半导体行业的高纯水)要求的水处理设备，是由粗过滤设备(前置过滤器)，中央净水机(活性炭设备)、中央软水机(离子交换设备)、中央超滤机(超滤设备)和终端直饮机组成，其中，终端直饮机按过滤精度分为普通终端净水器(一般是活性炭加超滤或纳滤技术)和终端纯水机(反渗透技术)两种。
以上所有设备对水的处理，只是满足了常规设备(锅炉，地暖，洗衣机等)和直饮对水质的要求。反渗透技术的应用，分为工业反渗透和终端反渗透(家用纯水机)两种。
工业反渗透设备的预处理，由原水箱、原水泵、沙滤机、活性炭净水机和软水机组成，主机由高压泵、RO反渗透膜组、电控系统组成，供水系统由净水箱和供水泵组成。
家用反渗透设备由粗过滤、活性炭、RO膜、机壳和电控系统组成。
在上述所有设备中，通过不同组合，可以满足大部分用户对水处理的基本要求，但有以下缺陷。
工业反渗透设备存在体积过大，能耗高，废水量大(总用水量40%)，污染严重(其结构中有软水机，会有浓盐水排放)等问题，不能满足所有常规用户的需求。
常规设备(前置，中央净水，中央软水，中央超滤)，只有在全部安装的情况下，才能把水处理到无菌，软化，如需直饮，就需要分质供水，通过不同的管道来输送不同的水(软水机产水中含大量钠离子，适用于设备，不宜直饮，必须和超滤产水分开)，而且污染严重(其结构中有软水机，会有浓盐水排放)，如果要提高直饮水品质，就必须加装终端直饮设备。
常规设备废水不能集中回收利用，废水中除了常规污染物外，还含有大量人工添加的盐(氯化钠，软水机耗材)，绿化不能使用，排放到地下会严重污染地下水。
常规设备无法做到恒压，循环供水，不能有效控制管道细菌滋生和二次污染。
常规设备不能提供同时满足高品质饮用水和设备用水要求的水质。
常规设备提供的软水，目前多用于设备用水和生活用水，其中生活用水(如淋浴等)长期使用会通过皮肤吸收水中的钠，增加人体对钠的总摄入量，影响人体健康。
常规设备中，因设备功能不同造成众多种类，操作复杂，故障率高，维护周期不同工作量大且后期维护费用高。
目前常规设备的缺陷是因为所采用的核心技术陈旧，每个设备只能解决水处理过程中的单一问题。
发明内容
本发明的目的在于提供中央水处理机，以解决现有技术中废水不能集中回收利用，废水中除了常规污染物外，还含有大量人工添加的盐，绿化不能使用，排放到地下会严重污染地下水;无法做到恒压，循环供水，不能有效控制管道细菌滋生和二次污染的技术问题。

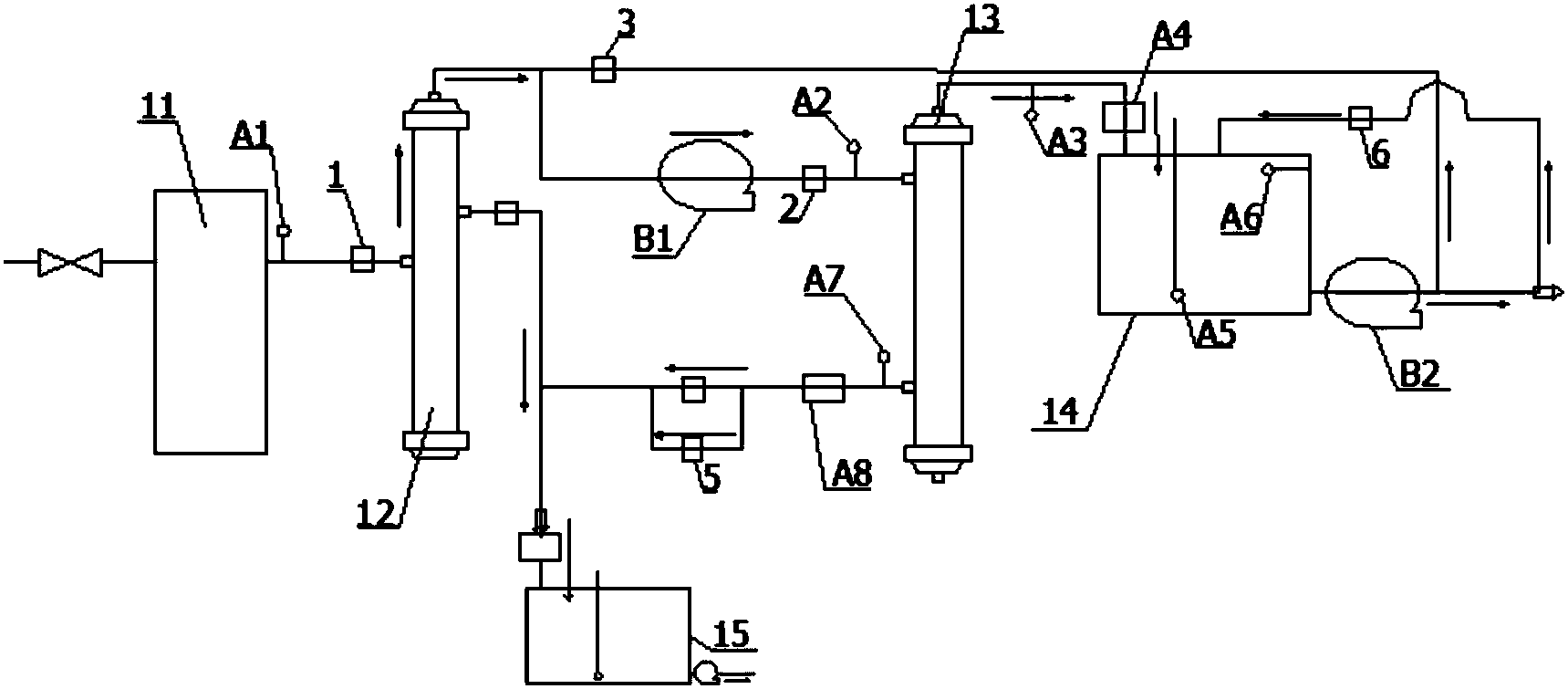

为解决上述技术问题，本发明提供的中央水处理机，包括：滤芯、超滤组件、纳滤反渗透组件和无菌净水箱;
所述滤芯的出水端与所述超滤组件的进水端连通，所述超滤组件的第一出水端与所述纳滤反渗透组件的进水端连通，所述超滤组件的第二出水端与废水箱连通;
所述纳滤反渗透组件的第一出水端与所述无菌净水箱的第一进水端连通，所述纳滤反渗透组件的第二出水端与所述废水箱连通;水流至废水箱能够进行在利用。
所述无菌净水箱的第一出水端与用户端连通，所述无菌净水箱的第二出水端与所述无菌净水箱的第二进水端连通。
本发明提供的中央水处理机中所述无菌净水箱的第二出水端与所述无菌净水箱的第二进水端连通能够实现水循环和杀菌的效果，水在无菌净水箱和用水终端之间循环流动，有效控制管道细菌滋生;具有结构简单、有益健康和绿色环保等优点。
进一步地，所述无菌净水箱的纳滤反渗透组件第三出水端与所述超滤组件的第一出水端连通。纳滤反渗透组件所述无菌净水箱的纳滤反渗透组件第三出水端与所述超滤组件的第一出水端之间设置有超滤反冲洗阀。
进一步地，所述超滤组件的第一出水端与所述纳滤反渗透组件的进水端之间设置有增压泵。还依次设置有高压电磁阀和膜前压力传感器。
为了能够恒压供水，进一步地，所述无菌净水箱的出口处设置有恒压供水泵。恒压供水泵的进水口连接无菌净水箱，连接供水管，所有净水都先经过杀菌后才流向终端出水点。
进一步地，所述无菌净水箱内设置有紫外线消毒器。所述无菌净水箱内设有液位传感器。所有出水点，全部设有回水管道，回水管道回到无菌净水箱，由循环电磁阀控制循环，由电控系统控制循环电磁阀开启时间和次数，达到循环和杀菌。
进一步地，所述废水箱上与自动潜水泵连通。所有废水，统一收集到废水箱，由自动潜水泵定量排放，用于园林绿化，因处理过程未添加任何物质(例如软水盐)，不会对环境造成污染，对水资源进行充分利用，绿色环保。在废水箱和纳滤反渗透组件的出水端之间设置依次设置有膜后压力传感器、废水流量计和纳滤冲洗阀。超滤组件与废水箱之间设置有超滤正冲洗阀。
进一步地，所述滤芯为棉碳棉复合滤芯，滤芯过滤后5微米的杂质可继续通过，然后进入过滤目数为0.02微米的超滤组件。最后进入纳滤反渗透组件，选用脱盐率90%纳滤膜，截流分子量在150-500道尔顿。
进一步地，所述纳滤反渗透组件的第一出水端与所述无菌净水箱的第一进水端之间设置有净水流量计。为控制系统提供运行和停止信号，将信号传送至采用西门子PLC做为中央电控。中央电控与触摸屏连接，触摸屏显示工作流程及状态，设定参数后一键启动，操作简单。
本发明还提供了一种水处理系统，包括如上所述的中央水处理机，其中，还包括水源，所述水源与所述滤芯的进水端连通。
本发明提供的中央水处理机中需要产水运行时，将进水电磁阀、系统增压泵和高压电磁阀接通;需要进行纳滤冲洗时水依次通过进水电磁阀、系统增压泵、高压电磁阀和纳滤冲洗阀留至废水箱内;需要超滤反冲时将恒压供水泵、超滤反冲洗阀和超滤正冲洗阀接通;需要超滤正冲时进水电磁阀和超滤正冲洗阀接通;需要水循环时恒压供水泵和循环阀连通。
采用上述技术方案，本发明具有如下有益效果：
本发明提供的中央水处理机中所述滤芯的出水端与所述超滤组件的进水端连通，所述超滤组件的第一出水端与所述纳滤反渗透组件的进水端连通，所述超滤组件的第二出水端与废水箱连通;所述纳滤反渗透组件的第一出水端与所述无菌净水箱的第一进水端连通，所述纳滤反渗透组件的第二出水端与所述废水箱连通;所述无菌净水箱的第一出水端与用户端连通，所述无菌净水箱的第二出水端与所述无菌净水箱的第二进水端连通。本发明提供的中央水处理机中所述无菌净水箱的第二出水端与所述无菌净水箱的第二进水端连通能够实现水循环和杀菌的效果，水在无菌净水箱和用水终端之间循环流动，有效控制管道细菌滋生;具有结构简单、有益健康和绿色环保等优点。
