申请日2017.01.10
公开(公告)日2017.10.24
IPC分类号C02F9/04; C02F11/12; C02F1/66; C02F1/52; C02F103/30
摘要
本实用新型公开一种用于印染行业的碱性废水处理装置，属于印染设备技术领域，包括废水收集装置、废水调节池、冷却塔、回收沉淀池、负压舱和管道，所述废水收集装置和废水调节池之间设有若干粗格栅和细格栅，所述废水调节池的上方设有酸液储罐，所述废水调节池和冷却塔之间设有第一水泵，所述回收沉淀池的上方设有沉淀药剂罐，所述回收沉淀池通过管道连接有污泥干化池，所述回收沉淀池和负压舱之间设有第二水泵，所述负压舱的底端左侧设有负压抽水泵。本实用新型简单合理，能对碱性废水进行处理，将废水中的大量水资源进行回收再利用，节约了能耗，也避免了大量废水排放对环境造成严重污染。
权利要求书
1.一种用于印染行业的碱性废水处理装置，包括废水收集装置、废水调节池、冷却塔、回收沉淀池、负压舱和管道，其特征在于：所述废水收集装置的底端设有支撑架，所述废水收集装置和废水调节池之间设有若干粗格栅和细格栅，所述粗格栅和细格栅均设有多根平行的金属栅条，所述废水调节池的上方设有酸液储罐，所述酸液储罐与废水调节池之间设有第一电磁阀，所述废水调节池的右侧设有ph测量计，所述废水调节池和冷却塔之间设有第一水泵，所述回收沉淀池的上方设有沉淀药剂罐，所述沉淀药剂罐和回收沉淀池之间设有第二电磁阀，所述回收沉淀池通过管道连接有污泥干化池，所述回收沉淀池和负压舱之间设有第二水泵，所述负压舱的中间内部设有过滤栅板，所述负压舱的底端左侧设有负压抽水泵，所述废水收集装置通过管道依次连接有废水调节池、冷却塔、回收沉淀池和负压舱。
2.根据权利要求1所述的一种用于印染行业的碱性废水处理装置，其特征在于：所述过滤栅板的形状为V型，所述过滤栅板的上表面设置有过滤纸。
3.根据权利要求1所述的一种用于印染行业的碱性废水处理装置，其特征在于：所述冷却塔内设有冷凝管，所述冷凝管的形状为U型，所述冷却塔的底部设有固定座。
说明书
一种用于印染行业的碱性废水处理装置
技术领域
本实用新型公开一种用于印染行业的碱性废水处理装置，属于印染设备技术领域。
背景技术
随着社会不断进步，人们对环保的要求越来越高，其中废水治理排放的要求也越来越严格，印染废水是加工棉、麻、化学纤维及其混纺产品为主的印染厂排出的废水，其排放废水量较大，每印染加工1吨纺织品需耗水100吨-200吨，其中80%-90%成为废水，污染物数量多，品种杂，印染企业的废水一般由退浆废水、煮炼废水、漂白废水、丝光废水、染色废水、印花废水、整理工序废水混合而成，排放的废水中不仅含有纤维原料本身的夹带物，还有加工过程中所用的浆料、油剂、染料和化学助剂等，导致废水通常呈碱性，且水温水量变化大，从而影响了废水的处理效果，严重污染环境。
实用新型内容
针对现有技术存在的不足，本实用新型的目的是为了提供一种用于印染行业的碱性废水处理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供了如下技术方案来实现的：

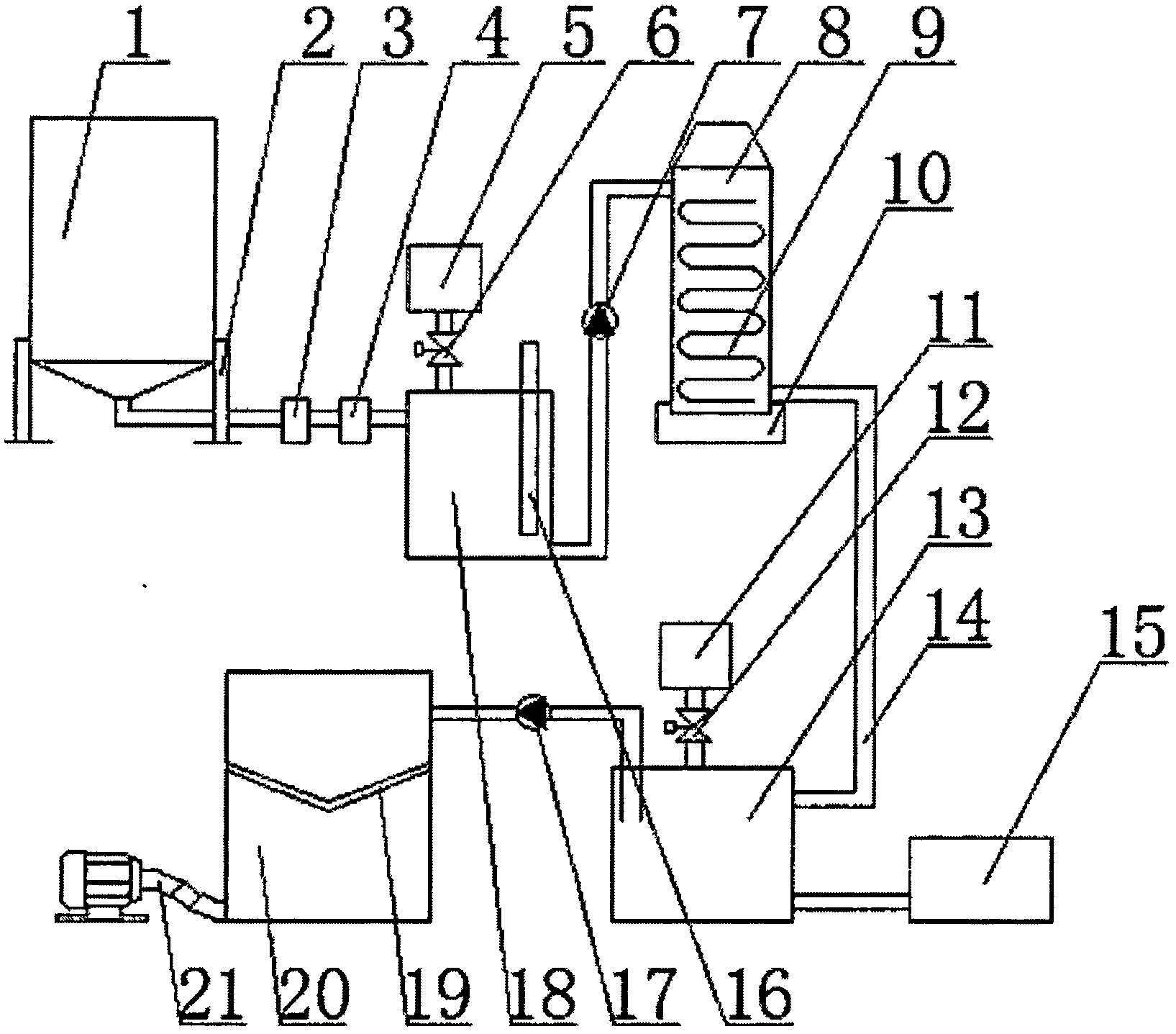

一种用于印染行业的碱性废水处理装置，包括废水收集装置、废水调节池、冷却塔、回收沉淀池、负压舱和管道，所述废水收集装置的底端设有支撑架，所述废水收集装置和废水调节池之间设有若干粗格栅和细格栅，所述粗格栅和细格栅均设有多根平行的金属栅条，所述废水调节池的上方设有酸液储罐，所述酸液储罐与废水调节池之间设有第一电磁阀，所述废水调节池的右侧设有ph测量计，所述废水调节池和冷却塔之间设有第一水泵，所述回收沉淀池的上方设有沉淀药剂罐，所述沉淀药剂罐和回收沉淀池之间设有第二电磁阀，所述回收沉淀池通过管道连接有污泥干化池，所述回收沉淀池和负压舱之间设有第二水泵，所述负压舱的中间内部设有过滤栅板，所述负压舱的底端左侧设有负压抽水泵，所述废水收集装置通过管道依次连接有废水调节池、冷却塔、回收沉淀池和负压舱。
作为优选：所述过滤栅板的形状为V型，所述过滤栅板的上表面设置有过滤纸。
作为优选：所述冷却塔内设有冷凝管，所述冷凝管的形状为U型，所述冷却塔的底部设有固定座。
本实用新型的有益效果：
1.能对碱性废水进行处理，将废水中的大量水资源进行回收再利用，降低了企业成本，也避免了大量废水排放对环境造成严重污染，节能环保。2.采用粗细两级格栅过滤，能够清除印染废水中大多数较大的悬浮物固体，保护水泵及后续管路系统不被堵塞。3.负压舱的设置能加快清水的回收速度，提高工作效率。
