申请日2017.01.10
公开(公告)日2017.11.10
IPC分类号C02F9/14; C02F3/30; C02F1/52
摘要
本实用新型提供了一种污水处理一体化设备，用于对生活污水进行处理，并包括固定于支撑面上的箱体，包括缺氧池、接触氧化池、竖流式沉淀池和分离池，所述缺氧池用于对导入的所述生活污水提高其可生化性和脱氮处理，所述接触氧化池用于对从所述缺氧池通过溢流作用进入的水体进行曝气充氧;所述竖流式沉淀池包括出水渠、斜管填料和中心导流筒，所述分离池包括消毒池和污泥池，所述接触氧化池中设有曝气装置和用于增加水体扰动的导流墙，所述竖流式沉淀池中设有污泥泵。本实用新型通过生物填料中繁殖的微生物消解污水中的有机物，通过导流墙促进污水中有机物的充分降解;各反应池之间通过重力作用溢流流转，无需提升水泵，耗能减少。
权利要求书
1.一种污水处理一体化设备，用于对生活污水进行处理，并包括固定于支撑面上的箱体，其特征在于，所述污水处理一体化设备包括沿所述生活污水处理的水流方向依次设于箱体内且由纵向隔板沿纵向隔开的缺氧池、接触氧化池、竖流式沉淀池和分离池，所述箱体设有供所述生活污水进入所述缺氧池内的入水口以及用于将所述分离池分离出的水排出至所述箱体外部的出水口;
所述缺氧池用于提高已导入的所述生活污水的可生化性和对所述生活污水进行脱氮处理，所述接触氧化池用于对从所述缺氧池通过溢流作用进入的水体进行曝气充氧;所述竖流式沉淀池包括用于导流入水的中心导流筒、用于沉淀污泥的斜管填料和用于溢流出水的出水渠，所述出水渠和所述斜管填料之间由出水堰沿横向隔开，所述斜管填料用于将从所述接触氧化池通过溢流作用流进的水体进行沉淀静置，所述分离池包括由横向隔板沿横向隔开的消毒池和污泥池，所述消毒池用于对从所述出水渠溢流进入的水体进行消毒杀菌，所述污泥池用于收集从所述竖流式沉淀池排出的污泥;
所述接触氧化池中设有曝气装置和用于增加水体扰动的导流墙，所述竖流式沉淀池中设有用于将所述竖流式沉淀池中的污泥导入所述污泥池和回流至所述缺氧池的污泥泵,所述缺氧池和所述接触氧化池中均设有为微生物提供依附载体的生物填料，所述入水口与所述缺氧池相连通，所述出水口与所述消毒池相连通。
2.如权利要求1所述的污水处理一体化设备，其特征在于，所述缺氧池中设有用于对所述缺氧池中的所述生活污水进行匀质化处理的潜水搅拌机。
3.如权利要求1所述的污水处理一体化设备，其特征在于，所述缺氧池和所述接触氧化池中均设有用于悬挂所述生物填料的填料挂杆，所述生物填料为绳形合成纤维，比表面积5000平方米/每立方米。
4.如权利要求1所述的污水处理一体化设备，其特征在于，所述箱体上设置有用于供气体进入所述箱体内部的曝气入口，所述接触氧化池中的所述曝气装置包括与所述曝气入口相连通的曝气盘，所述曝气盘用于为所述接触氧化池提供气体供给。
5.如权利要求1所述的污水处理一体化设备，其特征在于，所述竖流式沉淀池的纵向两端分别设置有第一出水渠和第二出水渠，所述第一出水渠与所述污泥池相邻并由第一出水堰沿横向与所述斜管填料分隔开，第二出水渠和与所述消毒池相邻并由第二出水堰沿横向与所述斜管填料分隔开，所述第一出水渠与所述第二出水渠之间通过导水管相连通，所述第一出水渠中的所述水体通过所述导水管进入所述第二出水渠并与所述第二出水渠中的水体汇合，汇合后的水体通过溢流作用进入所述消毒池。
6.如权利要求5所述的污水处理一体化设备，其特征在于，所述缺氧池和所述接触氧化池之间、所述接触氧化池和所述竖流式沉淀池之间以及所述第二出水渠与所述消毒池之间均设有用于排出过量所述生活污水的溢流管并通过所述溢流管相连通。
7.如权利要求1所述的污水处理一体化设备，其特征在于，所述竖流式沉淀池的池壁上设置有污泥出口，所述缺氧池的池壁上设置有第一污泥入口，所述沉淀池的池壁上设置有第二污泥入口，所述污泥入口通过所述污泥泵与所述第一污泥入口和所述第二污泥入口相连通。
8.如权利要求1至7任一项所述的污水处理一体化设备，其特征在于，所述箱体的上方设置有防止所述水体满溢的溢流口。
9.如权利要求1至7任一项所述的污水处理一体化设备，其特征在于，所述箱体的底部设置有用于检修时排空所述水体的排空口。
10.如权利要求1至7任一项所述的污水处理一体化设备，其特征在于，所述箱体上部设置有人孔，并设置有供人进入池体的钢制爬梯。
说明书
一种污水处理一体化设备
技术领域
本实用新型属于生活污水处理设备技术领域，尤其涉及一种污水处理一体化设备。
背景技术
水问题已成为制约国民经济可持续发展的重要因素，实现污水资源化有明显的环境、经济和社会效益，是保护水资源和使水资源增值的有效途径，同时也会大大的缓解水资源的紧缺。人类生活过程中产生的污水，是水体的主要污染源之一，污染物主要有粪便和洗涤污水，其特点是有机物、悬浮物、氮和磷含量较高。而现有生活污水的处理技术中，各处理水池之间大都通过提升水泵来进行水体流转，耗能大，并普遍存在污水处理效果欠佳、污水中的有机物代谢不充分，无机物降解不彻底等问题。
实用新型内容
本实用新型的目的在于提供一种污水处理一体化设备，旨在解决现有技术中污水处理效果欠佳、能耗大、污水中的有机物代谢不充分，降解不彻底等的技术问题。

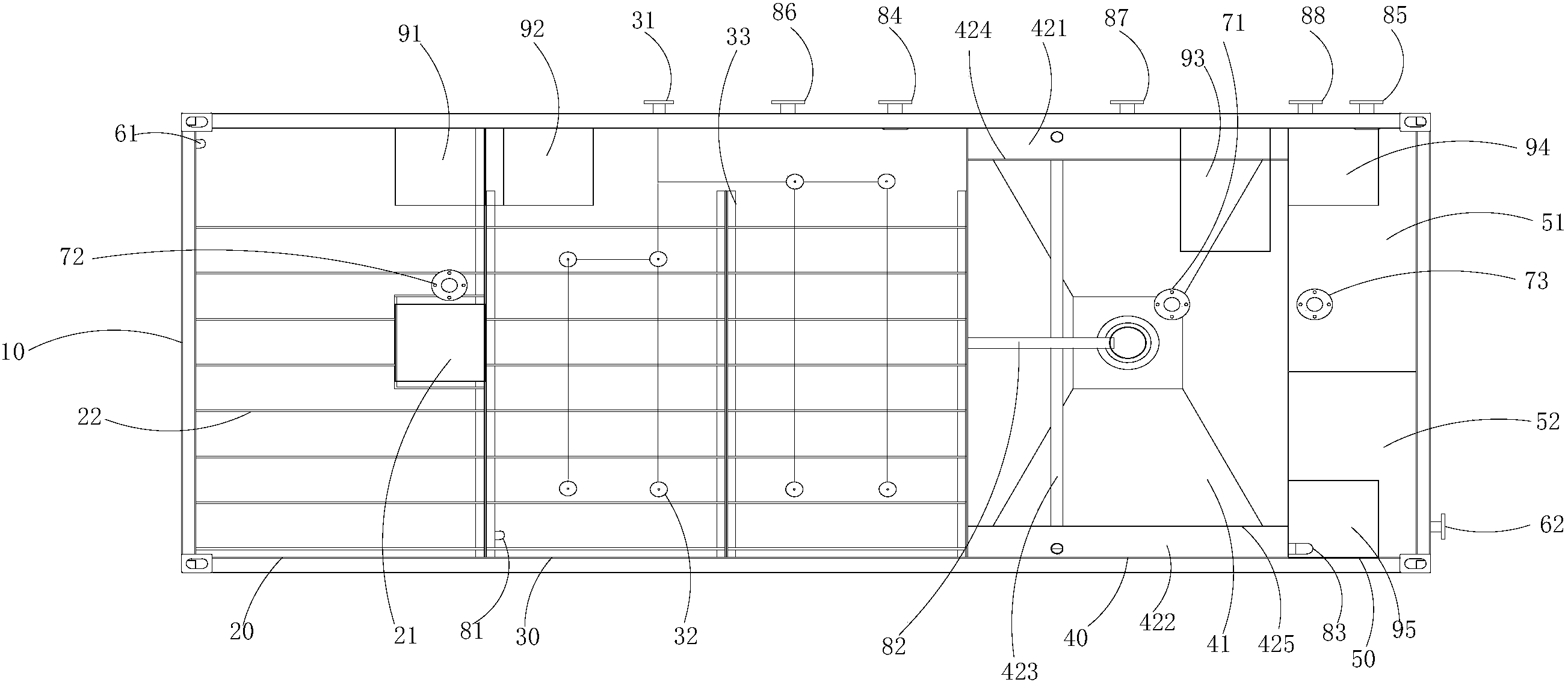

本实用新型是这样实现的，一种污水处理一体化设备，用于对生活污水进行处理，并包括固定于支撑面上的箱体，所述污水处理一体化设备包括沿所述生活污水处理的水流方向依次设于箱体内且由纵向隔板沿纵向隔开的缺氧池、接触氧化池、竖流式沉淀池和分离池，所述箱体设有供所述生活污水进入所述缺氧池内的入水口以及用于将所述分离池分离出的水排出至所述箱体外部的出水口;
所述缺氧池用于提高已导入的所述生活污水的可生化性和对所述生活污水进行脱氮处理，所述接触氧化池用于对从所述缺氧池通过溢流作用进入的水体进行曝气充氧;所述竖流式沉淀池包括用于导流布水的中心导流筒、用于沉淀污泥的斜管填料和用于溢流出水的出水渠，所述出水渠和所述斜管填料之间由出水堰沿横向隔开，所述斜管填料用于将从所述接触氧化池通过溢流作用流进的水体进行沉淀静置，所述分离池包括由横向隔板沿横向隔开的消毒池和污泥池，所述消毒池用于对从所述出水渠自流进入的水体进行消毒杀菌，所述污泥池用于收集从所述竖流式沉淀池排出的污泥;
所述接触氧化池中设有曝气装置和用于增加水体扰动的导流墙，所述竖流式沉淀池中设有用于将所述竖流式沉淀池中的污泥导入所述污泥池和回流至缺氧池的污泥泵,所述缺氧池和所述接触氧化池中均设有为微生物提供依附载体的生物填料，所述入水口与所述缺氧池相连通，所述出水口与所述消毒池相连通。
进一步地，所述缺氧池中设有用于对所述缺氧池中的所述生活污水进行匀质化处理的潜水搅拌机。
具体地，所述缺氧池和所述接触氧化池中均设有用于悬挂所述生物填料的填料挂杆，所述生物填料为绳形合成纤维，比表面积5000平方米/每立方米。
具体地，所述箱体上设置有用于供气体进入所述箱体内部的曝气入口，所述接触氧化池中的所述曝气装置包括与所述曝气入口相连通的曝气盘，所述曝气盘用于为所述接触氧化池提供气体供给。
优选地，所述竖流式沉淀池的纵向两端分别设置有第一出水渠和第二出水渠，所述第一出水渠与所述污泥池相邻并由第一出水堰沿横向与所述斜管填料分隔开，第二出水渠和与所述消毒池相邻并由第二出水堰沿横向与所述斜管填料分隔开，所述第一出水渠与所述第二出水渠之间通过导水管相连通，所述第一出水渠中的所述水体通过所述导水管进入所述第二出水渠并与所述第二出水渠中的水体汇合，通过溢流作用进入所述消毒池。
进一步地，所述缺氧池和所述接触氧化池之间、所述接触氧化池和所述竖流式沉淀池之间以及所述第二出水渠与所述消毒池之间均设有用于排出过量所述生活污水的溢流管并通过所述溢流管相连通。
具体地，所述竖流式沉淀池的池壁上设置有污泥出口，所述缺氧池的池壁上设置有第一污泥入口，所述污泥池的池壁上设置有第二污泥入口，所述污泥入口通过所述污泥泵与所述第一污泥入口和所述第二污泥入口相连通。
进一步地，所述箱体的上方设置有防止所述污水满溢的溢流口。
进一步地，所述箱体的底部设置有用于检修时排空所述水体的排空口。
进一步地，所述箱体上部设置有人孔，并设置有供人进入池体的钢制爬梯。
本实用新型相对于现有技术的技术效果是：本实用新型的污水处理一体化设备通过缺氧池和接触氧化池实现生活污水的脱氮过程并消解污水中的有机物，其中的生物填料能够提供微生物生长附着的载体并营造外部好氧、内部缺氧厌氧的微环境，通过所述接触氧化池中的曝气装置为好氧微生物提供氧气，曝气充氧有利于好氧微生物的生长，大幅度降解有机物、氨氮、总氮和总磷等污染物，利用所述接触氧化池中的导流墙增加水体扰动，增加水体与生物填料的接触面积，有利于污水中有机物的充分降解;本实用新型的污水处理一体化设备通过污泥泵将所述接触氧化池中的污泥回流至所述缺氧池中，有利于所述缺氧池中污水中有机物的充分降解，另外所述污泥泵能够定期将所述竖流式沉淀池中的污泥抽提入所述污泥池，实现污水处理过程的可持续运行;所述缺氧池和所述接触氧化池之间、所述接触氧化池和所述竖流式沉淀池之间以及所述出水渠与所述消毒池之间通过重力作用溢流流转，无需提升水泵，耗能减少。
