申请日2017.01.09
公开(公告)日2017.05.31
IPC分类号D06B3/10; D06B15/00; D06B15/08; D06C15/02
摘要
本发明公开了一种布料缩水处理整烫机，包括机架，在机架前端装有放布滚筒支架，在放布滚筒支架上装有放布滚筒，在后端装有收布滚筒支架，在收布滚筒支架上装有收布滚筒，收布滚筒通过收布滚筒驱动电机驱动，在放布滚筒支架与收布滚筒支架之间装有布料缩水处理水槽、布料烘干装置、布料整烫装置。本发明一是对布料一次性布料缩水处理整烫处理提高生产效率;二是采用鼓热风的烘干方式，蒸汽通过蒸汽排汽机迅速抽走，快速烘干，不会影响生产环境;三是采用蒸汽整烫滚轮对布料进行整烫，整形效果好;四是适应对不同种类布料进行整烫;五是收布滚筒驱动电机与下整烫滚轮驱动电机转速相同，避免再次对布料拉伸，保证布料不会再次缩水。
权利要求书

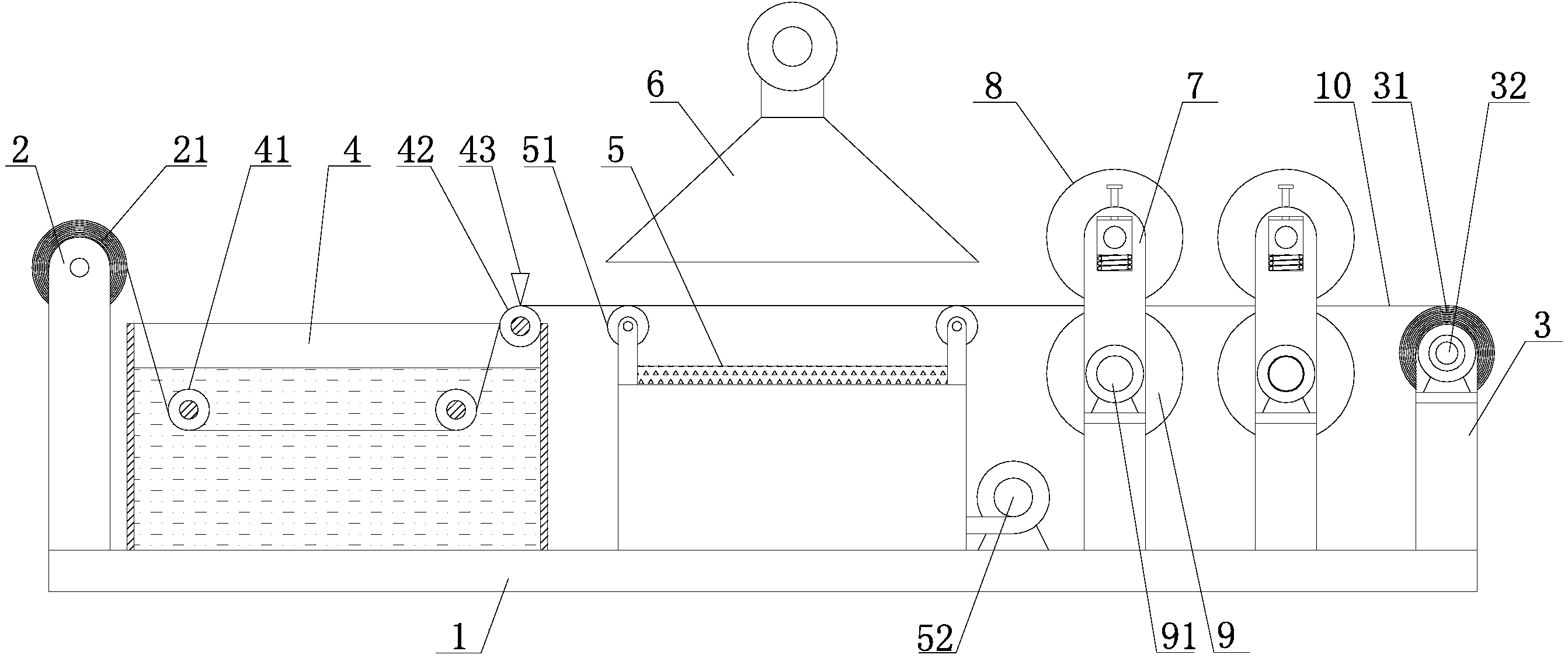

1.一种布料缩水处理整烫机，包括机架(1)，其特征在于：在机架(1)前端装有放布滚筒支架(2)，在放布滚筒支架(2)上装有放布滚筒(21)，在后端装有收布滚筒支架(3)，在收布滚筒支架(3)上装有收布滚筒(31)，收布滚筒(31)通过收布滚筒驱动电机(32)驱动，在放布滚筒支架(2)与收布滚筒支架(3)之间装有布料缩水处理水槽(4)、布料烘干装置、布料整烫装置;在布料缩水处理水槽(4)中装有布料缩水处理导滚(41)，在布料缩水处理水槽(4)后端上侧装有布料刮水导滚(42)，在布料刮水导滚(42)，在布料刮水导滚(42)上装有刮水板(43)。
2.根据权利要求1所述的一种布料缩水处理整烫机，其特征在于：所述的布料烘干装置包括加热烘干箱(5)，在加热烘干箱(5)上方两侧装有布料烘干导滚(51)，在加热烘干箱(5)侧装有鼓风机(52)，在加热烘干箱(5)上方装有蒸汽排汽机(6)。
3.根据权利要求1所述的一种布料缩水处理整烫机，其特征在于：所述的布料整烫装置包括整烫滚轮支架(7)，在整烫滚轮支架(7)上装有上整烫滚轮(8)和下整烫滚轮(9)，下整烫滚轮(9)通过下整烫滚轮驱动电机(91)驱动。
4.根据权利要求1、3所述的一种布料缩水处理整烫机，其特征在于：收布滚筒驱动电机(32)与下整烫滚轮驱动电机(91)转速相同。
5.根据权利要求3所述的一种布料缩水处理整烫机，其特征在于：在上整烫滚轮(8)装有上整烫滚轮调压装置;所述的上整烫滚轮调压装置是在整烫滚轮支架(7)开有滑槽(71)，在滑槽(71)装有滑块(72)，滑块(72)下方装有弹簧(73)，上整烫滚轮(8)的轮轴(81)装在滑块(72)上，在整烫滚轮支架(7)上装有上整烫滚轮调压螺栓(74)，上整烫滚轮调压螺栓(74)的前端顶在滑块(72)上。
6.根据权利要求4所述的一种布料缩水处理整烫机，其特征在于：在上整烫滚轮(8)的轮轴(81)上装有蒸汽管(82)。
7.根据权利要求1所述的一种布料缩水处理整烫机，其特征在于：布料整烫装置为一对。
说明书
布料缩水处理整烫机
技术领域
本发明涉及一种布料缩水处理装置。
背景技术
布料特别是天然纤维如棉、毛、丝、麻在加工过程中，由于纤维和纱(线)受到拉伸，特别在潮湿条件下，更易发生伸长，如果维持这种拉伸状态进行干燥，该状态就会被暂时定型，导致“干燥定型”形变，而存在着内应力。当这种织物再度润湿时，由于内应力松弛，使纤维和纱(线)的长度缩短，而构成织物缩水，在服装的生产加工过程中，为了防止服装变形，要先对布料进行缩水处理，目前的处理方式是将布料浸水后，再晾干，对大批量服装生产企业不适用，有的采用烘干，但容易造成布料再次变形。
发明内容
本发明的目的是提供一种布料缩水处理整烫机。
本发明的技术方案是，一种布料缩水处理整烫机，包括机架，在机架前端装有放布滚筒支架，在放布滚筒支架上装有放布滚筒，在后端装有收布滚筒支架，在收布滚筒支架上装有收布滚筒，收布滚筒通过收布滚筒驱动电机驱动，在放布滚筒支架与收布滚筒支架之间装有布料缩水处理水槽、布料烘干装置、布料整烫装置;在布料缩水处理水槽中装有布料缩水处理导滚，在布料缩水处理水槽后端上侧装有布料刮水导滚，在布料刮水导滚，在布料刮水导滚上装有刮水板。
所述的布料烘干装置包括加热烘干箱，在加热烘干箱上方两侧装有布料烘干导滚，在加热烘干箱侧装有鼓风机，在加热烘干箱上方装有蒸汽排汽机。
所述的布料整烫装置包括整烫滚轮支架，在整烫滚轮支架上装有上整烫滚轮和下整烫滚轮，下整烫滚轮通过下整烫滚轮驱动电机驱动。
收布滚筒驱动电机与下整烫滚轮驱动电机转速相同。
在上整烫滚轮装有上整烫滚轮调压装置;所述的上整烫滚轮调压装置是在整烫滚轮支架开有滑槽，在滑槽装有滑块，滑块下方装有弹簧，上整烫滚轮的轮轴装在滑块上，在整烫滚轮支架上装有上整烫滚轮调压螺栓，上整烫滚轮调压螺栓的前端顶在滑块上。
在上整烫滚轮的轮轴上装有蒸汽管。
布料整烫装置为一对。
本发明具有如下的技术效果，一是对布料一次性布料缩水处理整烫处理提高生产效率;二是采用鼓热风的烘干方式，蒸汽通过蒸汽排汽机迅速抽走，快速烘干，不会影响生产环境;三是采用蒸汽整烫滚轮对布料进行整烫，整形效果好;四是通过上整烫滚轮调压装置对整烫压力进行调节，适应对不同种类布料进行整烫;五是收布滚筒驱动电机与下整烫滚轮驱动电机转速相同，避免再次对布料拉伸，保证布料不会再次缩水。
