申请日2016.04.03
公开(公告)日2016.08.24
IPC分类号C02F3/28
摘要
本实用新型公开了一种用于小型地埋式一体化污水处理设备的布水系统，包括地埋式污水处理池、进水管、污泥回流管、布水总管、第一布水支管和第二布水支管，进水管、污泥回流管通过三通管与布水总管密闭连通，布水总管通过三通管分别与第一布水支管、第二布水支管密闭连通，在第一布水支管上开设有喷射孔A，在第二布水支管上开设有喷射孔B;第一布水支管密闭连通有第一支管，第二布水支管密闭连通有第二支管，在第一支管的出水管口处设有冲洗排放阀A，在第二支管的出水管口处设有冲洗排放阀B;进水管上安装有进水水泵。本实用新型采用多管多孔压力布水，其布水兼具搅拌混合功能，可以定期进行大流量错流冲洗以防堵塞。
权利要求书

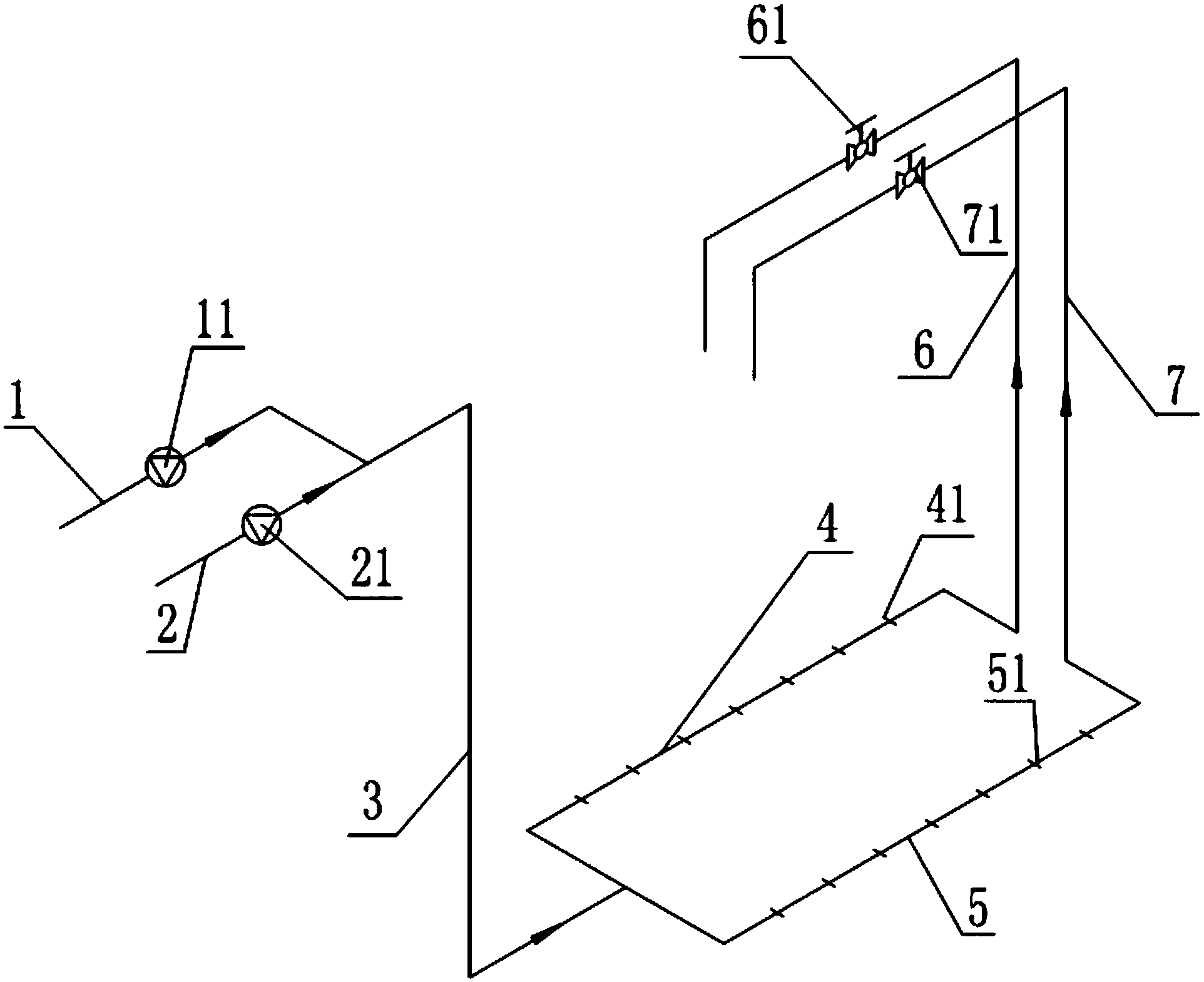

1.一种用于小型地埋式一体化污水处理设备的布水系统，包括地埋式污水处理池，其特征在于：包括进水管(1)、污泥回流管(2)、布水总管(3)、第一布水支管(4)和第二布水支管(5)，进水管(1)、污泥回流管(2)通过三通管与布水总管(3)密闭连通，所述第一布水支管(4)和第二布水支管(5)置于地埋式污水处理池中，所述布水总管(3)通过三通管分别与第一布水支管(4)、第二布水支管(5)密闭连通，在第一布水支管(4)上开设有若干个朝向地埋式污水处理池喷射清洗混合布水的喷射孔A(41)，在第二布水支管(5)上开设有若干个朝向地埋式污水处理池喷射清洗混合布水的喷射孔B(51);所述第一布水支管(4)密闭连通有第一支管(6)，所述第二布水支管(5)密闭连通有第二支管(7)，在第一支管(6)的出水管口处设有冲洗排放阀A(61)，在第二支管(7)的出水管口处设有冲洗排放阀B(71);所述进水管(1)、污泥回流管(2)均位于地埋式污水处理池外部，所述布水总管(3)上部、第一支管(6)的出水管口、第二支管(7)的出水管口均位于地埋式污水处理池外部;所述进水管(1)上安装有进水水泵(11)。
2.按照权利要求1所述的用于小型地埋式一体化污水处理设备的布水系统，其特征在于：所述污泥回流管(2)上安装有污泥回流泵(21)。
3.按照权利要求1所述的用于小型地埋式一体化污水处理设备的布水系统，其特征在于：所述第一布水支管(4)、第二布水支管(5)在地埋式污水处理池中相互平行设置。
4.按照权利要求3所述的用于小型地埋式一体化污水处理设备的布水系统，其特征在于：所述喷射孔A(41)沿着第一布水支管(4)的长度方向对称、均匀设置。
5.按照权利要求3或4所述的用于小型地埋式一体化污水处理设备的布水系统，其特征在于：所述喷射孔B(51)沿着第二布水支管(5)的长度方向对称、均匀设置。
说明书
用于小型地埋式一体化污水处理设备的布水系统
技术领域
本实用新型涉及地埋式一体化污水处理设备的辅助冲洗技术领域，尤其涉及一种用于小型地埋式一体化污水处理设备的布水系统。
背景技术
小型地埋式一体化污水处理设备是进行污水处理的小型化重要设备，其应用面非常广泛，在小型地埋式一体化污水处理设备中往往会设置布水系统，现有其他布水系统所需的附属设备无法埋入地下，如一管对一点布水系统的布水渠、脉冲布水器的高位水箱等。对于小型地埋式一体化污水处理设备，其厌氧池模块多为长方形箱体，如简单采取“箱体对角线方向”上进下出或下进上出，布水均匀性差，污泥容易沉降，导致处理效率下降。传统小型地埋式一体化污水处理设备无法实现将厌氧池布水系统、水力搅拌系统合二为一，由此需要另外配置搅拌机，增加了设备的成本。
实用新型内容
针对现有技术存在的不足之处，本实用新型的目的在于提供一种用于小型地埋式一体化污水处理设备的布水系统，采用多管多孔压力布水，其布水兼具搅拌混合功能，可以定期进行大流量错流冲洗以防堵塞。
本实用新型的目的通过下述技术方案实现：
一种用于小型地埋式一体化污水处理设备的布水系统，包括地埋式污水处理池、进水管、污泥回流管、布水总管、第一布水支管和第二布水支管，进水管、污泥回流管通过三通管与布水总管密闭连通，所述第一布水支管和第二布水支管置于地埋式污水处理池中，所述布水总管通过三通管分别与第一布水支管、第二布水支管密闭连通，在第一布水支管上开设有若干个朝向地埋式污水处理池喷射清洗混合布水的喷射孔A，在第二布水支管上开设有若干个朝向地埋式污水处理池喷射清洗混合布水的喷射孔B;所述第一布水支管密闭连通有第一支管，所述第二布水支管密闭连通有第二支管，在第一支管的出水管口处设有冲洗排放阀A，在第二支管的出水管口处设有冲洗排放阀B;所述进水管、污泥回流管均位于地埋式污水处理池外部，所述布水总管上部、第一支管的出水管口、第二支管的出水管口均位于地埋式污水处理池外部;所述进水管上安装有进水水泵。
为了更好地实现本实用新型，所述污泥回流管上安装有污泥回流泵。
作为优选，所述第一布水支管、第二布水支管在地埋式污水处理池中相互平行设置。
作为优选，所述喷射孔A沿着第一布水支管的长度方向对称、均匀设置。
作为优选，所述喷射孔B沿着第二布水支管的长度方向对称、均匀设置。
本实用新型较现有技术相比，具有以下优点及有益效果：
1、本实用新型采用多管多孔压力布水，其布水兼具搅拌混合功能，可以定期进行大流量错流冲洗以防堵塞。本实用新型由进水水泵、污泥回流泵、进水总管提供动力水源，池底对称排布多管多孔布水，每根布水支管末端分别配置单独的冲洗排放阀，方便定期冲洗操作以防堵塞。来水通过多管多孔压力布水，搅动池底污泥，形成统一上升流，达到布水混合防沉淀的目的;
2、本实用新型采用对称多管多孔布水，尽可能保证布水的均匀性，比较适用于小型地埋式一体化污水处理设备厌氧池布水，但有堵塞以后不便清理的缺点。由于进水和回流污泥共用同一布水总管，使布水总管中的混合液流速达到一定水平，以防淤积堵塞;布水支管的喷射孔为压力喷射流，有混合搅拌功能，无需另设搅拌系统;布水支管的支管末端单独设置冲洗排放阀，调整多个冲洗阀的开关数量比，即可达到调整冲洗强度的目的。
