申请日2016.02.04
公开(公告)日2016.08.17
IPC分类号E03C1/12; E03B1/04
摘要
本实用新型公开了一种生活废水再利用装置，包括设置在靠近楼顶的废水处理箱，废水处理箱进水管与废水管道连接，废水处理箱下方设置有集水箱，废水处理箱出水管连接集水箱，集水箱设置在冲厕装置上方，集水箱的出水管与冲厕进水管连接，利用重力势能将高处废水处理箱处理后的废水作为低处冲厕装置用水，节约了水资源，实现了生活废水的再次利用，废水处理箱通过，箱盖内设置的活性炭能够吸附废水中的杂质，由过滤网将废水过滤，并由废水处理箱中的消毒液进行消毒处理，降低了废水异味，箱盖与废水处理箱扣接，防止废水处理箱中异味四散。本实用新型操作简单，不改变现有楼体内的管道排布，能够有效节约水资源，具有较好的应用前景。

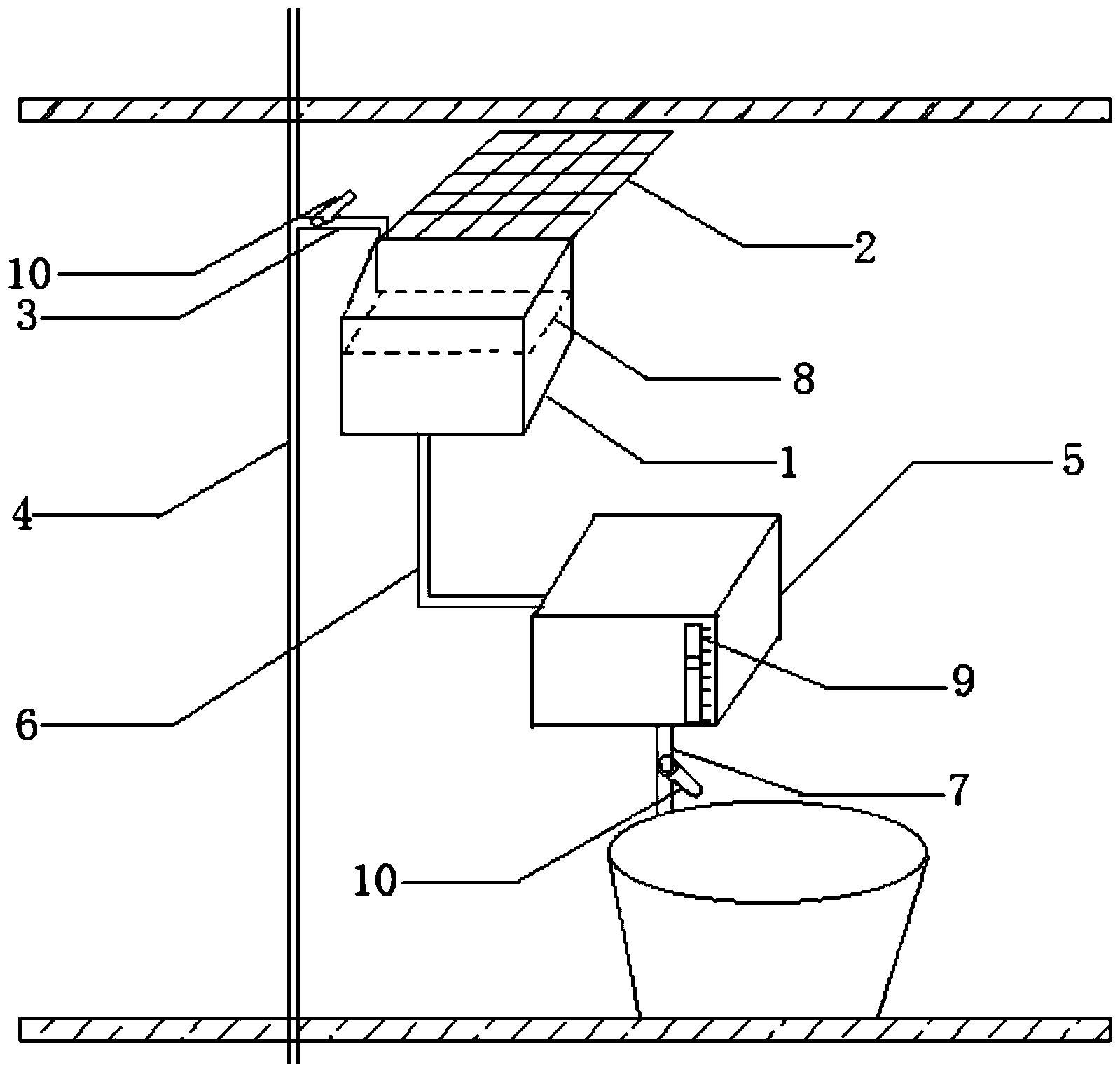

摘要附图
权利要求书
1.一种生活废水再利用装置，其特征在于，包括开口向上的长方形废水处理箱(1)，废水处理箱(1)开口处连接有中空的箱盖(2)，箱盖(2)内表面开有若干小孔，箱盖(2)外表面安装有废水处理箱进水管(3)，废水处理箱进水管(3)与废水管道(4)连接，废水处理箱(1)下方设置有集水箱(5)，废水处理箱出水管(6)连接集水箱(5)，集水箱(5)设置在冲厕装置的上方，集水箱出水管(7)连接冲厕进水管。
2.根据权利要求1所述的一种生活废水再利用装置，其特征在于，所述箱盖(2)与废水处理箱(1)开口处的四条边均扣接。
3.根据权利要求2所述的一种生活废水再利用装置，其特征在于，所述箱盖(2)内填充有吸附装置。
4.根据权利要求3所述的一种生活废水再利用装置，其特征在于，所述吸附装置为活性炭。
5.根据权利要求1所述的一种生活废水再利用装置，其特征在于，所述废水处理箱(1)内部靠近箱盖(2)处卡接有与废水处理箱(1)内横截面形状相同的过滤网(8)。
6.根据权利要求1所述的一种生活废水再利用装置，其特征在于，所述集水箱(5)的容积大于废水处理箱(1)的容积。
7.根据权利要求6所述的一种生活废水再利用装置，其特征在于，所述集水箱(5)上设有水位感应装置。
8.根据权利要求7所述的一种生活废水再利用装置，其特征在于，所述水位感应装置为连通器(9)。
9.根据权利要求1所述的一种生活废水再利用装置，其特征在于，所述废水处理箱进水管(6)和集水箱出水管(7)上均设有单向阀门(10)。
说明书
一种生活废水再利用装置
技术领域
本实用新型属于废水回收再利用技术领域，涉及一种生活废水再利用装置。
背景技术
公共场所用水和排水集中且水量大，使用后的生活废水直接排入下水道，造成了水资源的极大浪费，在建设节约型社会的大背景下，废水的回收利用成为了充分利用水资源的一个重要的手段。
实用新型内容
本实用新型的目的在于提供一种生活废水再利用装置，解决生活废水不能被有效利用造成水资源浪费的问题。
本实用新型所采用的技术方案是，一种生活废水再利用装置，包括开口向上的长方形废水处理箱，废水处理箱开口处连接有中空的箱盖，箱盖外表面安装有废水处理箱进水管，废水处理箱下方设置有集水箱，废水处理箱出水管连接集水箱，集水箱设置在冲厕装置的上方，集水箱出水管连接冲厕进水管。
本实用新型的特征还在于，
箱盖与废水处理箱开口处的四条边均扣接。
箱盖内填充有吸附装置。
吸附装置为活性炭。
废水处理箱内部靠近箱盖处卡接有与废水处理箱内横截面形状相同的过滤网。
集水箱的容积大于废水处理箱的容积。
集水箱上设有水位感应装置。
水位感应装置为连通器。
废水处理箱进水管和集水箱出水管上均设有单向阀门。
本实用新型的有益效果是，废水管道将生活废水排出，排出的污水进入废水处理箱后，由污水处理箱中的过滤网首先过滤，而后再由废水处理箱中的消毒液进行消毒，消毒后的水进入集水箱收集，集水箱将处理后的废水作为冲厕水使用，避免了生活废水直接排入下水道造成资源浪费的问题，整个废水再利用过程利用重力势能，将位于高处的废水处理箱中的废水作为低处的冲厕装置的冲厕水使用，避免了废水回流;过滤网卡接在废水处理箱中，可方便过滤网的拆除清洗，箱盖与废水处理箱开口的四个边均扣接，使得废水处理箱密封，避免了废水处理箱中的异味四处散逸，箱盖内表面还设有吸附装置，吸附装置为活性炭，能够有效吸附废水处理箱中的异味;集水箱将处理后的废水收集起来，作为冲厕水而储存，集水箱和废水处理箱上均设有水位感应装置，能够显示水箱中的水位，方便人们调整阀门的开度，也避免了水箱满溢;集水箱的容积大于废水处理箱的容积，使得处理后的废水能够收集在集水箱中，满足人们用水需要。
