申请日2016.01.15
公开(公告)日2016.06.29
IPC分类号C02F1/461
摘要
本实用新型公开了一种用于电化学处理重金属污水的网状电极。网状电极包括一块电极板，其特征在于：所述电极板固定安装在上绝缘层与下绝缘层之间，所述电极板表面均布有若干个网孔，所述网孔的形状为菱形，网孔的菱形边长为1-2cm，菱形的夹角为40-50度，菱形的金属边宽度为0.2-0.4cm。本实用新型中，采用网状的电极板，菱形网孔极大降低了污水流动的阻力，增加了污水中重金属离子与电极板的接触面积，使反应更加充分，菱形网孔及电极板材质的选择利用使电极的整体重量变轻，方便拆装，降低了成本。
权利要求书
1.一种用于电化学处理重金属污水的网状电极，包括一块电极板，其特征在于：所述电极板固定安装在上绝缘层与下绝缘层之间，所述电极板表面均布有若干个网孔，所述网孔的形状为菱形，网孔的菱形边长为1-2cm，菱形的夹角为40-50度，菱形的金属边宽度为0.2-0.4cm。
2.如权利要求1所述的用于电化学处理重金属污水的网状电极，其特征在于：所述网孔的菱形边长为1cm，菱形的夹角为45度，菱形的金属边宽度为0.3cm。
3.如权利要求1所述的用于电化学处理重金属污水的网状电极，其特征在于：上绝缘层的顶部设有接电杆，所述接电杆穿过上绝缘层与电极板连接。
4.如权利要求1所述的用于电化学处理重金属污水的网状电极，其特征在于：所述电极板的材质为铝、碳钢或不锈钢。
说明书
一种用于电化学处理重金属污水的网状电极
技术领域
本实用新型涉及电化学设备技术领域，尤其涉及一种用于电化学处理重金属污水的网状电极。
背景技术
随着现代社会的发展，含有重金属离子的污水产生量越来越大，由于重金属离子在自然条件下难于降解，其不仅会对水源、土壤等环境造成污染，而且通过食物链的富集作用还会最终进入人体，从而对人体健康造成危害，因此对含有重金属离子的污水进行处理显得尤为重要。电化学设备是通过电解絮凝、电解氧化、电解还原及电解气浮等多种物理化学共同的作用来处理重金属废水。在废水处理中，电极是电化学处理设备的核心部分，电极材料及结构形式对电化学处理设备的性能影响较大。目前常用的电化学电极结构为平板电极，平板电极结构简单，安装方便且易于控制，但由于极板表面处理水主要为层流，水流方向为平行极板流向，水体内传质效率较低，极板溶出微絮体与水体污染物达不到快速混合，会影响到电化学设备处理废水的效率。另外，现有的极板与铜牌直接连接，随着反应时间的增长会出现极板溶出不均匀现象，导致极板消耗不均匀，效果不稳定，极板需要更换，使得极板被浪费，不能得到有效利用。
实用新型内容
本实用新型提供了一种用于电化学处理重金属污水的网状电极，克服了现有平板电极结构简单，表面处理水效果差，处理废水的速率低，极板溶解消耗不均，造成极板浪费的问题。
本实用新型的目的是通过以下技术方案实现的：

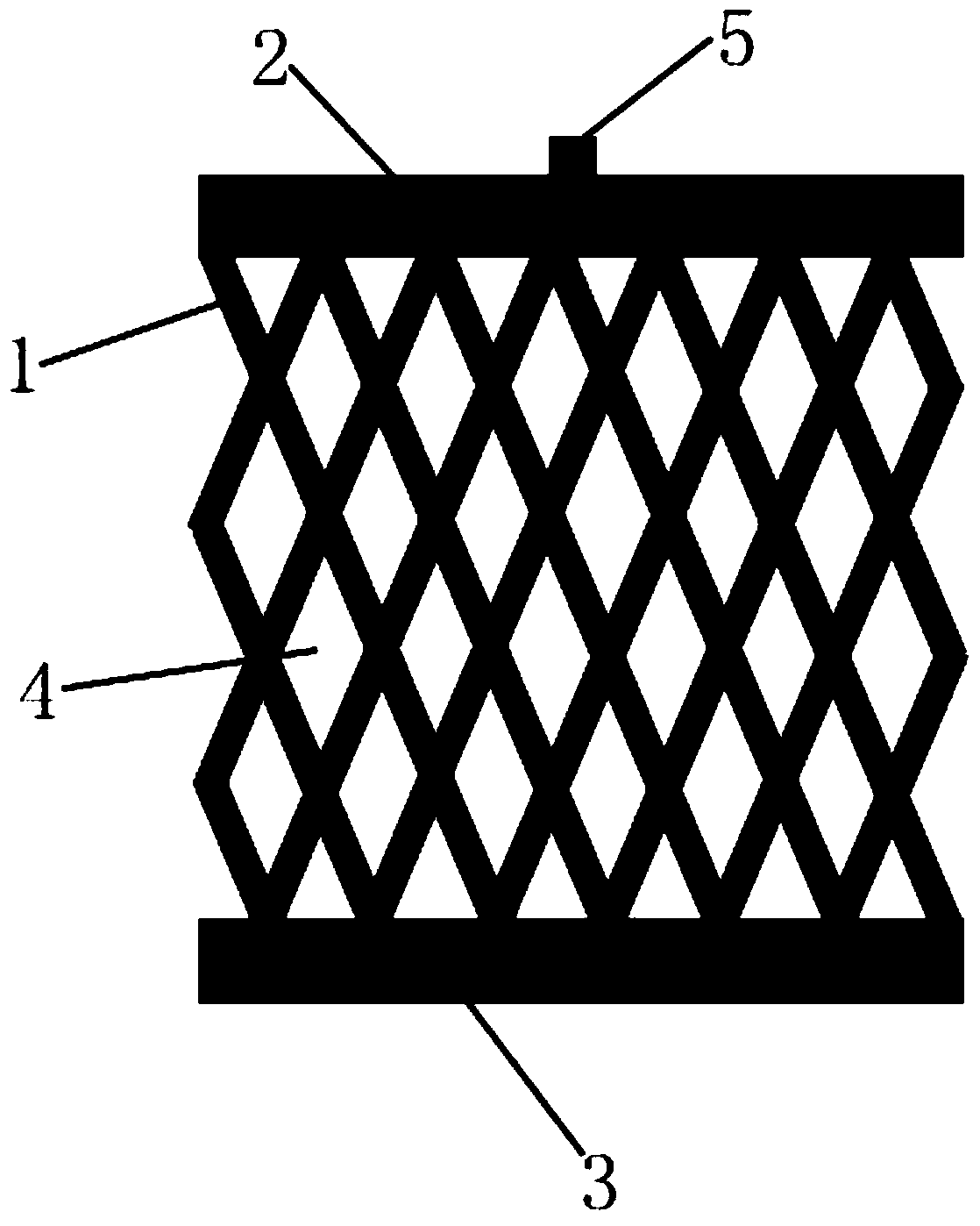

一种用于电化学处理重金属污水的网状电极，包括一块电极板，其特征在于：所述电极板固定安装在上绝缘层与下绝缘层之间，所述电极板表面均布有若干个网孔，所述网孔的形状为菱形，网孔的菱形边长为1-2cm，菱形的夹角为40-50度，菱形的金属边宽度为0.2-0.4cm。
所述网孔的菱形边长为1cm，菱形的夹角为45度，菱形的金属边宽度为0.3cm。
上绝缘层的顶部设有接电杆，所述接电杆穿过上绝缘层与电极板连接。
所述电极板的材质为铝、碳钢或不锈钢。
与现有技术相比，本实用新型至少具有以下优点：
通过上述本实用新型的技术方案，首先与传统的平板电极相比，本发明采用含有网孔的网状电极，通过在电极板的表面均匀开设若干个菱形网孔，并使菱形网孔的各项数值限制在合理的范围内，保证了污水的顺利通过，降低了污水流动的阻力，增加了污水中重金属离子与电极板的接触面积和时间，使电化学反应过程更加充分;其次本发明网状电极板采用铝、碳钢或不锈钢等轻质金属制成，极大减轻了电极的重量，方便电极的拆装，降低了成本。另外，本发明还具有结构简单，污水处理效果好，处理效率高，极板溶解消耗均匀，避免资源浪费的优点。
