申请日2014.03.12
公开(公告)日2014.06.11
IPC分类号C02F1/52; C02F1/40; C02F1/56
摘要
本实用新型公开了一种化学除油器，包括壳体，壳体上部设有平台，所述平台两端通过支脚固定在地面上;所述壳体中部设有搅拌装置，所述的搅拌装置由减速机连接搅拌轴组成;所述壳体底部设有排泥管，壳体中部设有进水管，壳体上部设有出水管;所述的进水管上设有混凝器投放口，壳体顶部设有油絮凝剂投加管。本实用新型设计新颖，将方形化学除油器制作为圆形，污泥斗采用圆锥形式，在搅拌装置的作用下，污水和药液充分混和，并互相碰撞，实现固液的良好分离。
权利要求书
1.一种化学除油器，包括壳体，其特征是所述壳体上部设有平台，所述平台两端通过支脚固定在地面上;所述壳体中部设有搅拌装置，所述的搅拌装置由减速机连接搅拌轴组成;所述壳体底部设有排泥管，壳体中部设有进水管，壳体上部设有出水管;
所述的进水管上设有混凝器投放口，壳体顶部设有油絮凝剂投加管。
2.根据权利要求1所述的一种化学除油器，其特征是所述的减速机四周设置有扶拦。
3.根据权利要求1所述的一种化学除油器，其特征是所述壳体上端还设有斜管填料和填料支架。
4.根据权利要求1所述的一种化学除油器，其特征是所述排泥管上设有电动蝶阀和手动蝶阀。
说明书
一种化学除油器
技术领域
本实用新型涉及一种污水处理装置，具体涉及一种化学除油器。
背景技术
化学除油器是处理废水含油量浓度较低的除油装置，通过投加化学药剂，经混合反应后使水中的油类、悬浮物等通过凝聚、絮凝作用沉降分离出来，达到净化水质的目的。它一般由锥型导流器、挡水隔板、挡水隔板组、溢流退水槽、挡水隔板支撑、油水分离挡板、蓄污槽、加药装置等组成。一般的将加药装置中的化学成分(化学物质及水按一定比例混合而成)导入一个容器中，该容器中安装一叶轮一配套电机，电机带动叶轮，将污水与药剂搅拌均匀后将油类、悬浮物等凝聚沉降分离。
实用新型内容
本实用新型目的是提供一种结构简单，固液分离效果好的化学除油器。

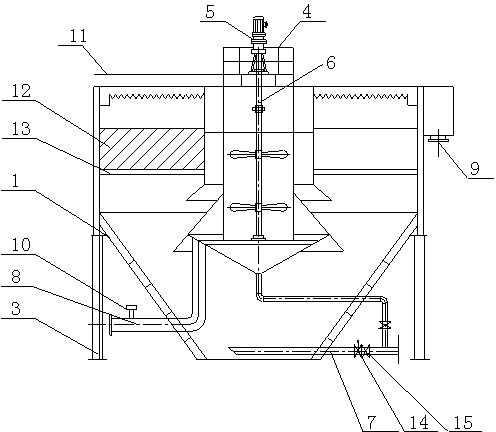

本实用新型的方案如下：一种化学除油器，包括壳体，所述壳体上部设有平台，所述平台两端通过支脚固定在地面上;所述壳体中部设有搅拌装置，所述的搅拌装置由减速机连接搅拌轴组成;所述壳体底部设有排泥管，壳体中部设有进水管，壳体上部设有出水管;所述的进水管上设有混凝器投放口，壳体顶部设有油絮凝剂投加管。
进一步，所述的减速机四周设置有扶拦。
进一步，所述壳体上端还设有斜管填料和填料支架。
进一步，所述排泥管上设有电动蝶阀和手动蝶阀。
本实用新型设计新颖，将方形化学除油器制作为圆形，污泥斗采用圆锥形式，在搅拌装置的作用下，污水和药液充分混和，并互相碰撞，实现固液的良好分离。
