申请日2014.10.22
公开(公告)日2015.03.25
IPC分类号B01D24/22; B01D35/143; B01D24/48
摘要
本实用新型提供一种水处理滤池滤料阻塞检测装置，包括设置在滤池上部废水区的雷达液位计、设置在滤池滤板下部清水区的压力变送器、设置在滤池出水管处的气动调节阀，雷达液位计、压力变送器和气动调节阀均连接到PLC控制系统。PLC控制系统根据雷达液位计实时检测的滤池实际水位以及压力变送器实时检测的滤池滤板下部压力，获取滤池滤料阻塞值Ψ;当Ψ达到最大阻塞值时，PLC控制系统进入滤料反洗程序，启动反洗水泵、风机对滤池滤料进行反洗;反洗过程直到Ψ下降到接近零，停止反洗水泵、风机，进入滤池过滤生产程序，如此周而复始，循环进行。本实用新型的有益效果：既能避免反洗水泵、风机频繁启动，浪费电能，又能保证滤池高效生产。
权利要求书
1.一种水处理滤池滤料阻塞检测装置，其特征在于：至少包括雷达液位计LET-1、压力变送器PT-1、气动调节阀LV-1以及PLC控制系统，所述雷达液位计LET-1设置在滤池上部废水区，压力变送器PT-1设置在滤池滤板下部清水区PE-1处，气动调节阀LV-1设置在滤池出水管处，所述雷达液位计LET-1、压力变送器PT-1和气动调节阀LV-1均连接到PLC控制系统。
2.根据权利要求1所述的水处理滤池滤料阻塞检测装置，其特征在于：所述雷达液位计LET-1是非接触式雷达液位计。
说明书
一种水处理滤池滤料阻塞检测装置
技术领域
本实用新型涉及冶金行业水处理仪表测控领域，具体涉及一种水处理滤池滤料阻塞检测装置。
背景技术
冶金行业生产过程中产生大量的含碱、含酸、含油废水和生活废水，为保护环境和节约水资源，必须对生产过程中产生的废水进行净化处理。从工厂来的废水经过格栅池捞渣、高密沉淀池沉淀后再进入滤池进一步过滤净化，净化后的清水一部分送回工厂作为工业水再次使用，另一部分清水进一步深度处理作为生活水使用。
滤池是废水处理净化工艺中的一个重要环节，为了保证滤池过滤净化效果，需要控制滤料上方有足够、稳定的水深，以满足恒滤速的重力流;废水流过滤池滤料过程中，废水中的杂质颗粒粘附在滤料颗粒表面，滤料慢慢产生堵塞，阻塞值达到一定时，需要进行反冲洗。滤池滤料阻塞值是一个重要参数，现有的检测装置是用一台差压变送器检测滤板上下差压值，用以反应滤料阻塞情况，由于滤板上方的废水含有杂质颗粒，这些杂质颗粒又很容易附着在差压变送器负压室的取压口上，并在取压口上结晶堵塞，影响检测值直至停止使用;因此，实际废水处理生产中，不是根据滤料阻塞情况对滤池滤料进行反洗，而是操作工根据生产经验定时进行反洗。由于上游废水成分、上游生产工序对滤池中废水杂质颗粒成分和含量有影响，滤池滤料阻塞状态是没有规律的，根据经验定时进行反洗，要么反洗周期过短，反洗水泵、风机频繁启动使用，浪费电能;要么反洗周期过长，滤料阻塞严重，影响滤池生产效率。
发明内容
本实用新型要解决的技术问题是，针对现有滤池滤料阻塞检测装置存在的上述不足，提供一种水处理滤池滤料阻塞检测装置，既能避免反洗水泵、风机频繁启动，浪费电能，又能保证滤池高效生产。
本实用新型为解决上述技术问题所采用的技术方案是：
一种水处理滤池滤料阻塞检测装置，至少包括雷达液位计LET-1、压力变送器PT-1、气动调节阀LV-1以及PLC控制系统，所述雷达液位计LET-1设置在滤池上部废水区，压力变送器PT-1设置在滤池滤板下部清水区PE-1处，气动调节阀LV-1设置在滤池出水管处，所述雷达液位计LET-1、压力变送器PT-1和气动调节阀LV-1均连接到PLC控制系统。
按上述方案，所述雷达液位计LET-1是非接触式雷达液位计。

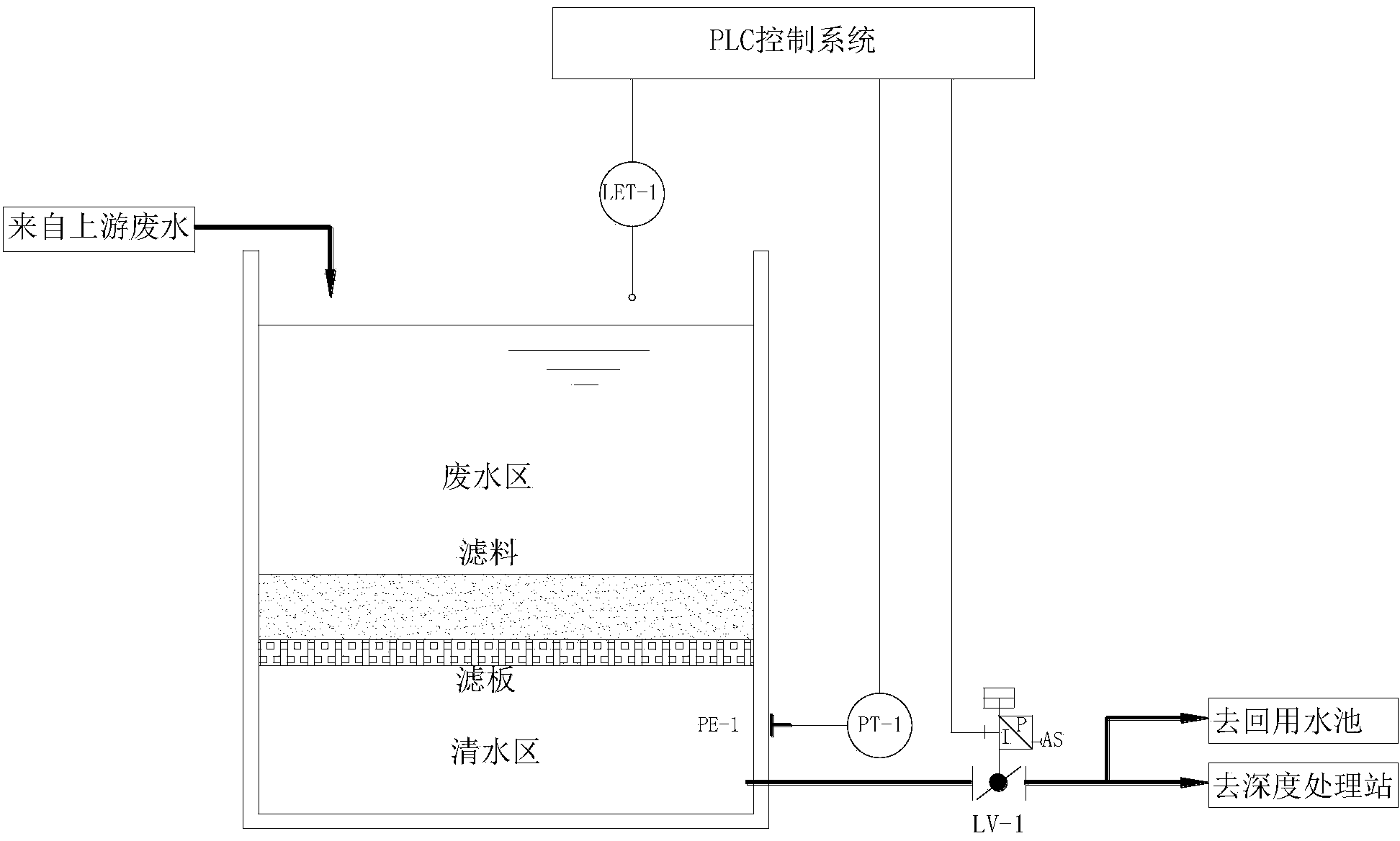

本实用新型的工作原理：PLC控制系统接收雷达液位计LET-1、压力变送器PT-1的检测信号和气动调节阀LV-1的控制信号，根据滤池上部废水区的雷达液位计LET-1实时检测的滤池实际水位H以及滤池滤板下部清水区PE-1处的压力变送器PT-1实时检测的滤池滤板下部压力P，得到滤池滤料阻塞值Ψ;然后，通过PLC控制系统实时监视滤池滤料阻塞值Ψ的大小，当滤池滤料阻塞值Ψ达到最大阻塞值Ψm时，PLC控制系统进入滤池滤料反洗程序，启动反洗水泵、风机对滤池滤料进行反洗;反洗过程直到滤池滤料阻塞值Ψ下降到接近零，停止反洗水泵、风机，进入滤池过滤生产程序，如此周而复始，循环进行。另外，PLC控制系统比较滤池设定水位H0与滤池实际水位H的差值，通过调节滤池出水管上的气动调节阀LV-1开度，控制滤池实际水位H在滤池设定水位H0上。
本实用新型的有益效果：既能避免反洗水泵、风机频繁启动，浪费电能，又能保证滤池高效生产。
