申请日2013.04.08
公开(公告)日2013.06.26
IPC分类号C02F1/16
摘要

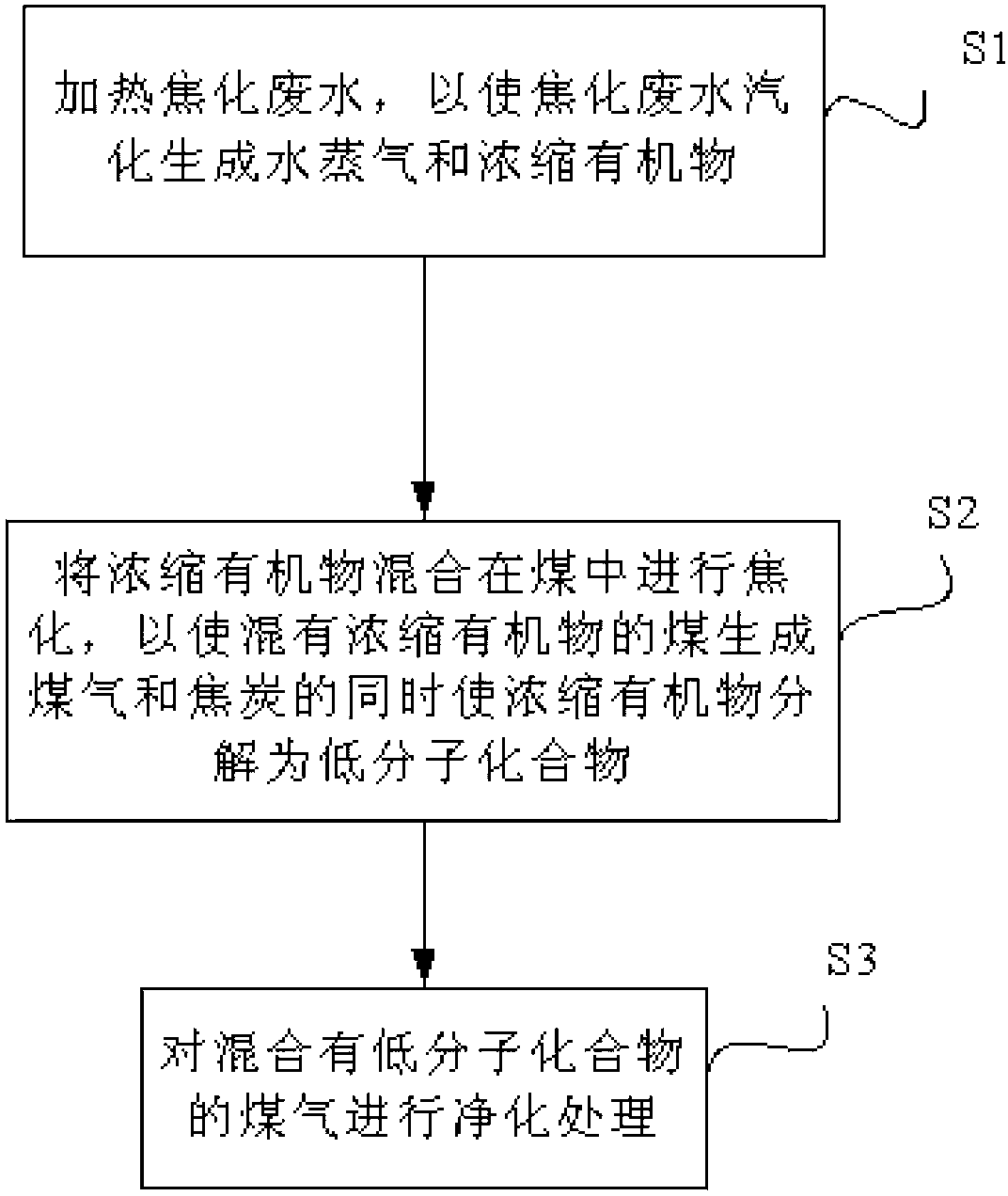

本发明提供一种焦化废水处理方法及系统，该焦化废水处理方法包括步骤S1，加热焦化废水，以使焦化废水汽化生成水蒸气和浓缩有机物;步骤S2，将浓缩有机物混合在煤中进行焦化，以使混有浓缩有机物的煤生成煤气及焦炭，同时使浓缩有机物分解为低分子化合物;步骤S3，对混合有低分子化合物的煤气进行净化处理。本发明提供的焦化废水处理方法不仅处理流程简单，而且处理焦化废水的成本降低，从而可以提高经济效益。
权利要求书
1.一种焦化废水处理方法，其特征在于，包括以下步骤：
步骤S1，加热焦化废水，以使所述焦化废水汽化生成水蒸气和 浓缩有机物;
步骤S2，将所述浓缩有机物与煤混合在焦炉内进行焦化，以使 所述混有浓缩有机物的煤生成煤气和焦炭，同时使所述浓缩有机物分 解为低分子化合物;
步骤S3，对混合有所述低分子化合物的煤气进行净化处理。
2.根据权利要求1所述的焦化废水处理方法，其特征在于，所 述步骤S2在焦炉内进行焦化时产生焦炉烟道气，对所述烟道气进行 冷却，并将冷却所述烟道气时产生的蒸汽作为所述步骤S1中加热焦 化废水的热源或热源之一。
3.根据权利要求2所述的焦化废水处理方法，其特征在于，将 冷却后的所述烟道气与所述焦化废水生成的水蒸气混合，然后将混合 后的所述烟道气和水蒸气排入大气中。
4.根据权利要求2所述的焦化废水处理方法，其特征在于，冷 却后的所述烟道气的温度范围在110～220℃。
5.根据权利要求1所述的焦化废水处理方法，其特征在于，所 述焦化废水包括在焦化生产中产生的焦化蒸氨废水、泵密封水、油水 分离器的分离水、地坪冲洗水以及设备冲洗水中的其中一种或多种。
6.一种焦化废水处理系统，其特征在于，包括废水浓缩装置、 焦炉和净化装置，其中
所述废水浓缩装置用于加热焦化废水，以使所述焦化废水汽化生 成水蒸气和浓缩有机物;
所述焦炉用于将所述浓缩有机物混合在煤中进行焦化，以使所述 混有浓缩有机物的煤生成煤气和焦炭，同时使所述浓缩有机物分解为 低分子化合物;
所述净化装置用于对混合有所述低分子化合物的煤气进行净化 处理。
7.根据权利要求6所述的焦化废水处理系统，其特征在于，所 述废水浓缩装置包括热源和废水加热汽化器，其中
所述热源用于向所述废水加热汽化器提供热量;
所述废水加热汽化器利用由所述热源提供的热量加热焦化废水。
8.根据权利要求6所述的焦化废水处理系统，其特征在于，还 包括烟道冷却器，所述烟道冷却器用于对自所述焦炉中流出的烟道气 进行冷却，并利用冷却所述烟道气时所产生的蒸汽向所述废水浓缩装 置提供热量。
9.根据权利要求8所示的焦化废水处理系统，其特征在于，还 包括加压风机，所述加压风机用于加快冷却后的所述烟道气的流动， 使其和所述焦化废水生成的水蒸气相互混合。
10.根据权利要求6所示的焦化废水处理系统，其特征在于，还 包括焦炉烟囱，所述焦炉烟囱用于将所述烟道气和水蒸气的混合气体 排入大气中，并且，在所述焦炉烟囱的内壁上设置有由耐腐蚀砖砌筑 而成的防腐蚀层，且在所述耐腐蚀砖之间的缝隙中填充有防腐蚀胶， 所述防腐蚀胶采用KPI胶泥制作。
说明书
一种焦化废水处理方法及系统
技术领域
本发明属于焦化技术领域，具体涉及一种焦化废水处理方法及 系统。
背景技术
焦化行业主要涉及生产和经营焦炭，以及对焦炭生产过程中产 生的煤气、煤焦油、粗苯等伴生物进行回收、加工。生产的焦炭可作 为高炉冶炼的燃料，也可用于铸造、有色金属冶炼以及制造水煤气等， 而且，在炼焦过程中产生的化学产品经过回收、加工可以提取焦油、 氨、萘、硫和粗苯等产品，并获得可作为民用或工用燃料的焦炉煤气。 然而，由于在炼焦过程中会产生含有酚、氰、油、氨及大量有机物的 焦化废水，该焦化废水的成分非常复杂，是一种性质非常稳定且难降 解的有机废水，倘若不对其进行处理而直接排入外界环境，则不仅会 严重污染环境，而且还会直接威胁到人类的健康。因此，如何合理地 处理焦化废水就成为了焦化行业的技术人员研究的重点之一。
目前通常所采用的焦化废水的处理方法是物理化学生物法，该 处理方法主要先对焦化废水进行物理沉淀，再通过投放生物和化学成 分而对沉淀后的污水进行净化处理。虽然上述物理化学生物法可以使 焦化废水达到排放标准，但是，由于在处理过程中投放了生物和化学 成分，即，向焦化废水中引入了其他成分，导致对焦化废水二次污染 及提高处理成本，因此上述物理化学生物法无法从根本上处理焦化废 水，且处理效果较差。
为此，人们采用了另一种焦化废水的处理方法，即：焚烧处理 法，其将经过预处理(包括隔油、气浮除油、初沉淀、生化处理等) 的焦化废水放入焚烧炉内，并以焦炉煤气作为燃料对其进行焚烧，使 得焦化废水中的有机物及其他成分在高温下分解为CO2、N2和H2O。 而且，焚烧所产生的热废气可经过余热锅炉转换为可供生活或生产所 用的热能，之后再排放至大气中。
尽管上述焚烧处理法能够从根本上处理焦化废水，处理效果较 好，但是，其在实际应用中不可避免地存在以下问题：
其一，上述焚烧处理法在使用焚烧炉焚烧焦化废水之前需要对 焦化废水进行预处理，由于该预处理的工作流程较复杂，导致焦化废 水的处理过程复杂，从而处理效率较低。
其二，由于上述焚烧处理法以焦炉煤气作为燃料对焦化废水进 行焚烧处理，需要消耗大量的焦炉煤气，导致处理焦化废水的成本较 高，从而降低了经济效益。
发明内容
本发明旨在至少解决现有技术中存在的技术问题之一，提供了一 种焦化废水处理方法及系统，其不仅处理流程简单，而且处理焦化废 水的成本降低，从而可以提高经济效益。
本发明提供一种焦化废水处理方法，包括步骤S1，加热焦化废 水，以使所述焦化废水汽化生成水蒸气和浓缩有机物;步骤S2，将 所述浓缩有机物与煤混合在焦炉内进行焦化，以使所述混有浓缩有机 物的煤生成煤气和焦炭，同时使所述浓缩有机物分解为低分子化合 物;步骤S3，对混合有所述低分子化合物的煤气进行净化处理。
优选地，所述步骤S2在焦炉内进行焦化时产生焦炉烟道气，对 所述烟道气进行冷却，并将冷却所述烟道气时产生的蒸汽作为所述步 骤S1中加热焦化废水的热源或热源之一。
优选地，将冷却后的所述烟道气与所述焦化废水生成的水蒸气混 合，然后将混合后的所述烟道气和水蒸气排入大气中。
优选地，冷却后的所述烟道气的温度范围在110～220℃。
优选地，所述焦化废水包括在焦化生产中产生的焦化蒸氨废水、 泵密封水、油水分离器的分离水、地坪冲洗水以及设备冲洗水中的其 中一种或多种。
本发明提供一种焦化废水处理系统，包括废水浓缩装置、焦炉 和净化装置，其中所述废水浓缩装置用于加热焦化废水，以使所述焦 化废水汽化生成水蒸气和浓缩有机物;所述焦炉用于将所述浓缩有机 物混合在煤中进行焦化，以使所述煤生成煤气和焦炭，同时使所述浓 缩有机物分解为低分子化合物;所述净化装置用于对混合有所述低分 子化合物的煤气进行净化处理。
优选地，所述废水浓缩装置包括热源和废水加热汽化器，其中所 述热源用于向所述废水加热汽化器提供热量;所述废水加热汽化器利 用由所述热源提供的热量加热焦化废水。
优选地，还包括烟道冷却器，所述烟道冷却器用于对自所述焦炉 中流出的烟道气进行冷却，并利用冷却所述烟道气时所产生的蒸汽向 所述废水浓缩装置提供热量。
优选地，还包括加压风机，所述加压风机用于加快冷却后的所述 烟道气的流动，使其和所述焦化废水生成的水蒸气相互混合。
优选地，还包括焦炉烟囱，所述焦炉烟囱用于将所述烟道气和水 蒸气的混合气体排入大气中，并且，在所述焦炉烟囱的内壁上设置有 由耐腐蚀砖砌筑而成的防腐蚀层，且在所述耐腐蚀砖之间的缝隙中填 充有防腐蚀胶，所述防腐蚀胶采用KPI胶泥制作。
本发明具有下述有益效果：
本发明提供的焦化废水处理方法，其首先对焦化废水进行加热， 以使其汽化成水蒸气和浓缩有机物;然后将浓缩有机物混合在煤中， 以在对煤进行焦化的同时，使该浓缩有机物分解为低分子化合物;然 后在对煤进行焦化所产生的煤气进行净化处理的同时，完成该低分子 化合物的净化处理。由此可知，与现有技术相比，本发明提供的焦化 废水处理方法无需在加热焦化废水之前进行预处理，而直接加热焦化 废水，从而可以简化焦化废水的处理过程，进而可以提高处理效率。 而且，通过将加热焦化废水生成的浓缩有机物混合在煤中，以利用现 成的对煤进行焦化和净化的设备完成对该浓缩有机物进行分解和净 化，从而无需借助焦炉煤气作为燃料，而可以利用对煤进行焦化时产 生的热量或其他热量对焦化废水进行加热，从而可以降低处理焦化废 水的成本，进而可以提高经济效益。
本发明提供的焦化废水处理系统，其首先借助废水浓缩装置对 焦化废水进行加热，以使其汽化成水蒸气和浓缩有机物;然后借助焦 炉在对煤进行焦化的同时将混合在煤中的浓缩有机物分解为低分子 化合物;然后借助净化装置在对煤进行焦化所产生的煤气进行净化处 理的同时，完成该低分子化合物的净化处理。由此可知，与现有技术 相比，本发明提供的焦化废水处理系统无需在加热焦化废水之前进行 预处理，而通过废水浓缩装置直接加热焦化废水，从而可以简化焦化 废水的处理过程，进而可以提高处理效率。而且，通过将加热焦化废 水生成的浓缩有机物混合在煤中，以利用现成的焦炉和净化装置完成 该浓缩有机物的分解和净化，从而无需借助焦炉煤气作为燃料，而可 以利用对煤进行焦化时产生的热量或其他热量对焦化废水进行加热， 从而可以降低处理焦化废水的成本，进而可以提高经济效益。
