一种风力生物转盘污水处理装置是由传动轮1、上转轴2、风轮叶片3、尾舵4、支撑架5、传动带6、轴承7、下转轴8、浮箱9、生物转盘10、变速器11、撑杆13、重块14组成，实现借助风力推动风轮叶片3转动，并经上转轴2、传动轮1、传动带6、变速器11、下转轴8直至带动生物转盘10转动;在浮箱9的下底面固定连接着撑杆13，撑杆13撑着重块14，构成一个低重心的刚体框架，在大风中维持整个风力生物转盘污水处理装置不被吹倒，还可以穿过重块14中间通孔打一个河樁，以维持大风中整个风力生物转盘污水处理不移位;所以这类生物转盘可以固定于城乡河道利用自然风力，达到生物转盘10的各盘片在转动中实现曝气和生物膜降解有机污染物，从而达到污水处理的目的。
权利要求书
1.一种风力生物转盘污水处理装置是由传动轮、上转轴、风轮叶片、尾舵、支撑架、传动带、轴承、下转轴、浮箱、生物转盘、变速器、撑杆、重块组成，其特征在于所述浮箱二端各固定着轴承，轴承支承着下转轴;所述浮箱，通过支撑架及支撑架上的轴承，支承着上转轴，上转轴的轴上固定连接着至少二组风轮叶片和一个传动轮，传动带连接了固定于上转轴的传动轮和固定于下转轴的变速器，下转轴同时固定连接着生物转盘。
2.如权利要求1所述的一种风力生物转盘污水处理装置，其特征在于所述浮箱，它的下底面固定连接着撑杆，撑杆撑着重块。
说明书
风力生物转盘污水处理装置
技术领域：
本实用新型属于污水处理技术领域，特别是一种风力生物转盘污水处理装置技术领域。
背景技术：
现有技术的城市污水处理，主要是以污水处理站集合处理为主，一般以物理处理和化学处理相结合，其中生物膜法和活性污泥法被普遍使用。而目前作为生物膜法的生物转盘都是以电为动力进行转动的。
现有技术的风力生物转盘污水处理装置，与本专利接近的如专利号为ZL92238958.6的，专利名称为‘戽气式生物转盘’，它是生物膜法和活性污泥法二位一体的生物转盘。但是需要电动机带动，耗电。
现有技术的风力生物转盘污水处理装置，与本专利接近的，如专利号为ZL90105136.5的，专利名称为‘水动生物转盘多级生物处理污水工艺’，它是利用排放高位污水时，污水的势能冲击而转动生物转盘，并实现多级生物处理提高净化能力。
发明内容：
为了克服背景技术的缺点，本实用新型目的是提供一种全新的风力生物转盘污水处理装置技术，能够解决关于生物转盘动力的技术问题。

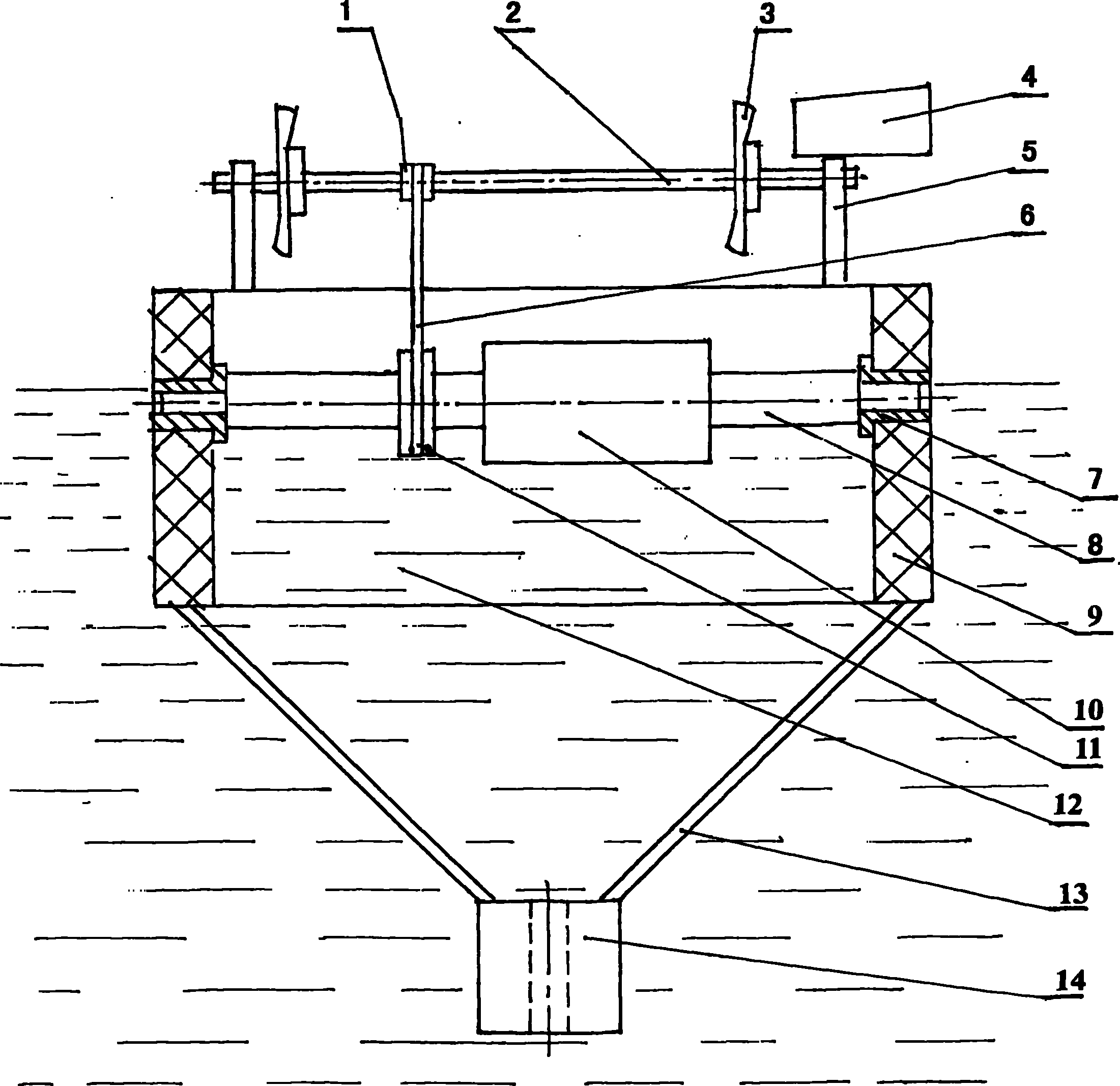

本实用新型解决上述技术问题所采用的技术方案是：一种风力生物转盘污水处理装置是由传动轮1、上转轴2、风轮叶片3、尾舵4、支撑架5、传动带6、轴承7、下转轴8、浮箱9、生物转盘10、变速器11、撑杆13、重块14组成;其特征在于所述浮箱9二端各固定着轴承7，轴承7支承着下转轴8;所述浮箱 9，通过支撑架5及支撑架5上的轴承，支承着上转轴2，上转轴2的轴上固定连接着至少二组风轮叶片3和一个传动轮1，传动带6连接了固定于上转轴2传动轮1和固定于下转轴8的变速器11，下转轴8同时固定连接着生物转盘10;所述浮箱9，其下底面固定连接着撑杆13，撑杆13撑着重块14;所述尾舵4被固定于风力生物转盘污水处理装置尾端的支撑架5处。
本实用新型的有益效果是：一种上述技术方案的风力生物转盘污水处理装置，实现借助风力推动风轮叶片3转动，并经上转轴2、传动轮1、传动带6、变速器11、下转轴8直至带动生物转盘10转动，使组成生物转盘10的各盘片在转动中实现曝气和生物膜降解有机污染物，从而达到污水处理的目的。
