申请日2011.06.17
公开(公告)日2012.01.11
IPC分类号E03C1/12
摘要
本实用新型提供一种污水利用装置，包括储水桶、虹吸管、弹力容器;所述虹吸管一端置于储水桶内，所述虹吸管另一端与用于产生负压的弹力容器的进水口相连;所述弹力容器出水口处设有出水管。本实用新型使生活污水在二次使用时更加方便。此外，由于其不用手来控制，因此可避免因手部污染而再次洗手，节水效果显著。
权利要求书

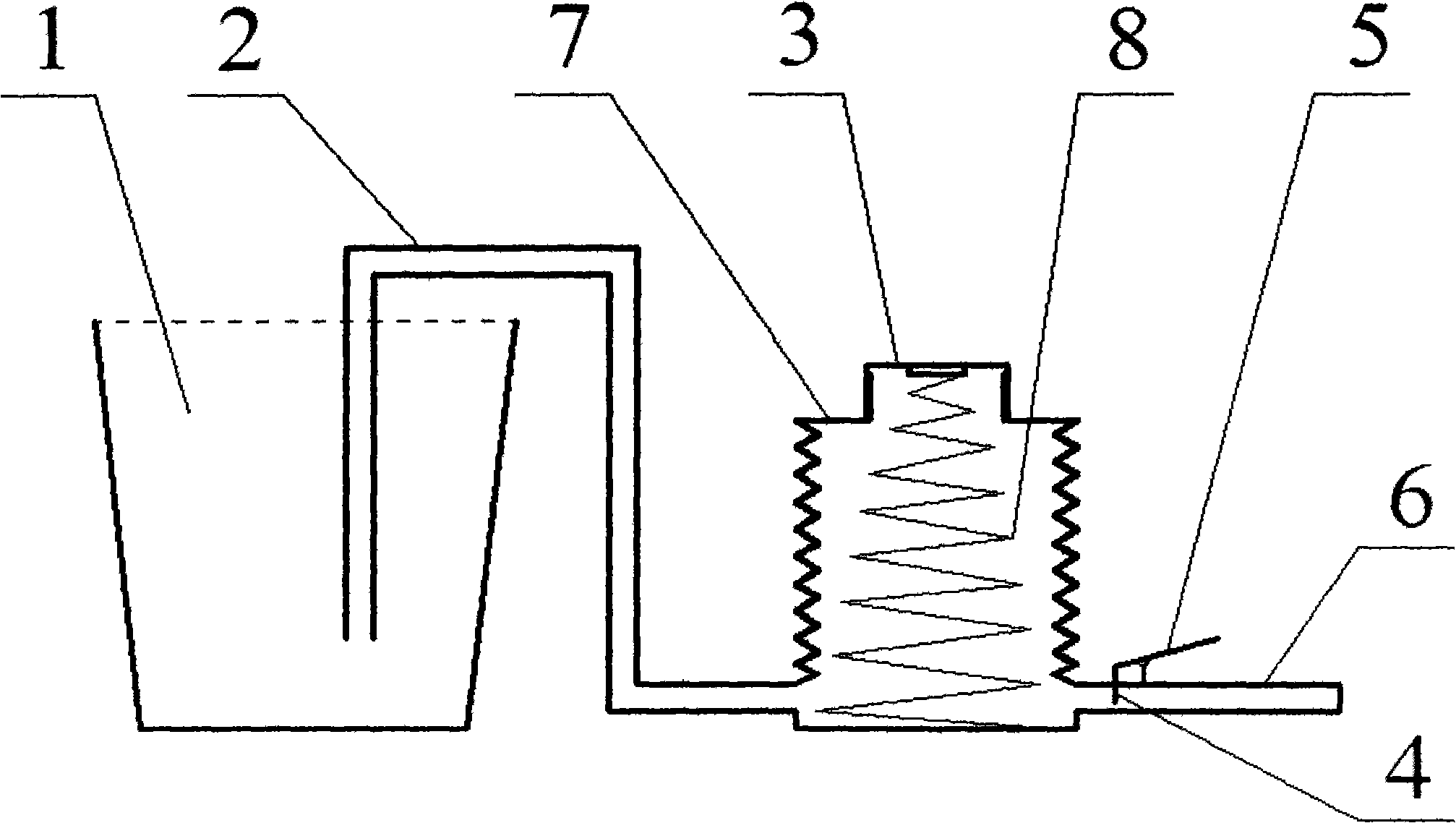

1.一种污水利用装置，其特征在于：包括储水桶(1)、虹吸管(2)、弹力 容器(7);所述虹吸管(2)一端置于储水桶(1)内，所述虹吸管(2)另一端 与用于产生负压的弹力容器(7)的进水口相连;所述弹力容器(7)出水口处 设有出水管(6)。
2.根据权利要求1所述的一种污水利用装置，其特征在于：所述出水管(6) 上设有水阀(4)。
3.根据权利要求2所述的一种污水利用装置，其特征在于：所述水阀(4) 与脚踏开关(5)相连。
4.根据权利要求1所述的一种污水利用装置，其特征在于：所述弹力容器 (7)内设有张力弹簧(8)。
说明书
一种污水利用装置
技术领域
本实用新型涉及一种生活污水利用装置。
背景技术
我国是世界上最缺水的国家之一，淡水资源总量居世界第6位，但人均淡 水资源仅为世界人均水平的四分之一，水资源已成为我国最严重的资源问题之 一。如何充分节约利用水资源已引起人们的广泛关注。在日常生活中，由于受 传统卫生设施的结构限制，用于洗菜、淘米、洗刷等的生活用水，都在用后一 次性排放掉，直接倒入水槽经下水道排放，未进行有效再利用，浪费严重。
发明内容
本实用新型的发明目的是提供一种用于生活污水二次利用的污水利用装 置。
本实用新型解决问题的技术方案在于：包括储水桶、虹吸管、弹力容器; 所述虹吸管一端置于储水桶内，所述虹吸管另一端与用于产生负压的弹力容器 的进水口相连;所述弹力容器出水口处设有出水管。
所述出水管上设有水阀。
所述水阀与脚踏开关相连。
所述弹力容器内设有张力弹簧。
本实用新型使生活污水在二次使用时更加方便。此外，由于其不用手来控 制，因此可避免因手部污染而再次洗手，节水效果显著。
