申请日2008.10.21
公开(公告)日2009.08.12
IPC分类号C02F1/00
摘要
本实用新型公开了一种水处理设备，特别公开了一种组合式污水处理设备。该组合式污水处理设备，包括蓄水池，其特征在于所述蓄水池由底部的主桶和至少一个直径相同的副筒粘接而成，蓄水池顶部设置有顶盖，顶盖上带有圆孔，蓄水池侧壁带有连接孔，相邻的蓄水池之间带有连通孔。本实用新型的有益效果：安装简便快捷安全，构造紧凑、连接合理、经久耐用，抗渗性能好，圆形桶不存在污水处理死角，净化效果明显，具水排放可达环保要求。
权利要求书

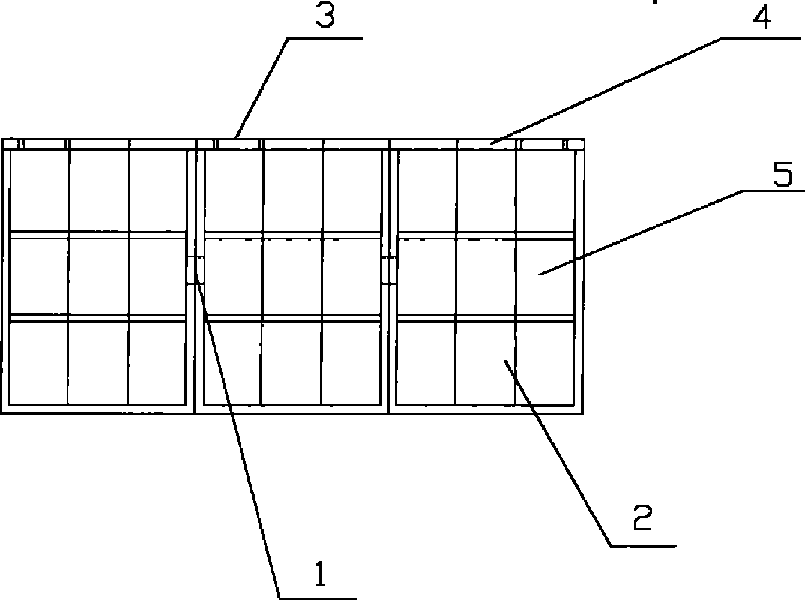

1.一种组合式污水处理设备，包括蓄水池，其特征在于所述蓄水池 由底部的主桶(2)和至少一个直径相同的副筒，(5)粘接而成， 蓄水池顶部设置有顶盖，顶盖(4)上带有圆孔(3)，蓄水池侧壁 带有连接孔，相邻的蓄水池之间带有连通孔(1)。
2.根据权利要求1所述的组合式污水处理设备，其特征在于所述蓄 水池的外壁前后左右为平面、内壁为圆形，平面之间通过圆弧连 接。
说明书
一种组合式污水处理设备
(一)技术领域
本实用新型涉及一种水处理设备，特别涉及一种组合式污水处理 设备。
(二)背景技术
第一代砖砌消防蓄水池、化粪池、中水处理池、第二代混凝土浇 筑消防蓄水池、化粪池、中水处理池都属于矩形池，不仅施工期限长， 而且共同存在污水处理死角。
(三)发明内容
本实用新型为了弥补现有技术的不足，提供了一种安装构造紧凑 的组合式污水处理设备。
本实用新型是通过如下技术方案实现的：
一种组合式污水处理设备，包括蓄水池，其特征在于所述蓄水池 由底部的主桶和至少一个直径相同的副筒粘接而成，蓄水池顶部设置 有顶盖，顶盖上带有圆孔，蓄水池侧壁带有连接孔，相邻的蓄水池之 间带有连通孔。
本实用新型更优的技术方案是：所述蓄水池的外壁前后左右为平 面、内壁为圆形，平面之间通过圆弧连接。
本实用新型的有益效果：安装简便快捷安全，构造紧凑、连接合 理、经久耐用，抗渗性能好，圆形桶不存在污水处理死角，净化效果 明显，具水排放可达环保要求。
