申请日2007.01.16
公开(公告)日2008.02.20
IPC分类号C02F1/00; C02F1/52
摘要
本实用新型公开了一种微波污水清理设备，包括用来储存污水的定量容器、对污水进行微波辐射作用的微波辐射作用腔和沉淀池，在定量容器上设有污水进口;所述微波辐射作用腔包括封闭腔体和微波发生器，在封闭腔体上设有与微波发生器连接的微波辐射部，在封闭腔体内设有一组圆环形污水反应管，圆环形污水反应管的一端与定量容器相通，另一端与沉淀池相通。本实用新型形式多样，微波辐射能量转换效率做到1∶1全匹配，处理污水效率高，运行成本低，可满足各种废水清理的需求，处理后输出的水指标完全可以达到国家排放标准。
权利要求书

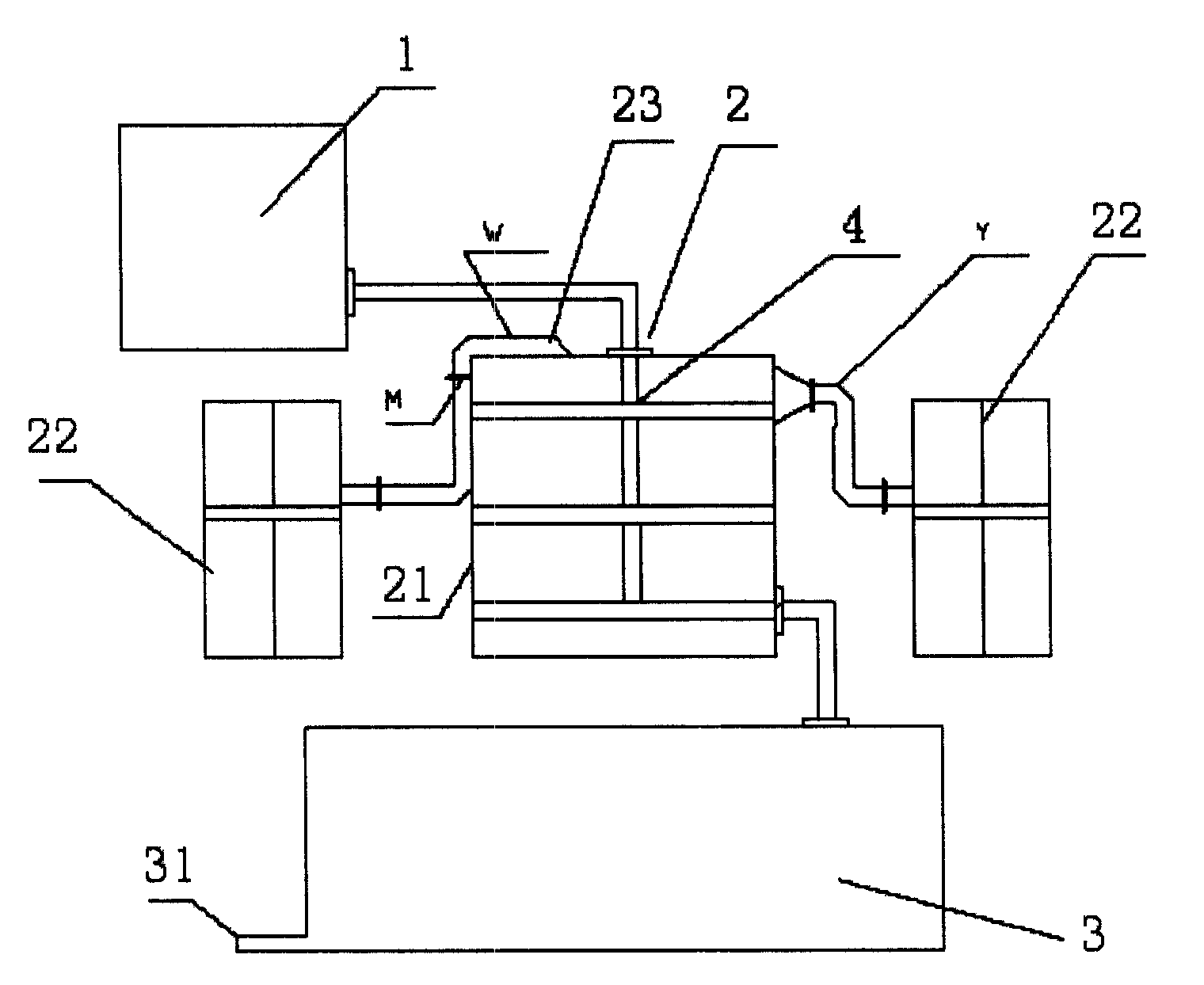

1.一种微波污水清理设备，其特征在于：它包括用来储存污水的定量容器(1)、对 污水进行微波辐射作用的微波辐射作用腔(2)和沉淀池(3)，在定量容器(1)上设有污 水进口;所述微波辐射作用腔(2)包括封闭腔体(21)和微波发生器(22)，在封闭腔体 (21)上设有与微波发生器(22)连接的对封闭腔体(21)内的污水进行微波辐射作用的 微波辐射部(23)，在封闭腔体(21)内设有一组圆环形污水反应管(4)，圆环形污水反应 管(4)的一端与定量容器(1)相通，另一端与沉淀池(3)相通。
2.根据权利要求1所述的微波污水清理设备，其特征在于：所述定量容器(1)的数 量为2～30个，单个定量容器(1)为容积是1m3-20m3的罐体。
3.根据权利要求1所述的微波污水清理设备，其特征在于：所述微波辐射部(23) 包括设置在封闭腔体(21)右侧的右侧部(y)、设置在封闭腔体(21)上侧的上侧部(w) 和设置在封闭腔体(21)左侧的左侧部(m)。
4.根据权利要求3所述的微波污水清理设备，其特征在于：封闭腔体(21)右侧部 (y)和上侧部(w)的微波辐射形式为谐振天线辐射、点式多口辐射;封闭腔体(21) 左侧部(m)为谐振腔多模式电磁辐射。
5.根据权利要求1所述的微波污水清理设备，其特征在于：一组圆环形污水反应管 (4)为三个，分三层均设置在封闭腔体(21)的垂直方向上。
6.根据权利要求1所述的微波污水清理设备，其特征在于：在沉淀池(3)内设有具 有分离功能的过滤网。
7.根据权利要求1所述的微波污水清理设备，其特征在于：所述微波发生器(22) 的频率波段为915MHz或2450MHz。
8.根据权利要求1所述的微波污水清理设备，其特征在于：所述微波发生器(22) 的单台微波功率为20kw或10kwMHz。
9.根据权利要求1所述的微波污水清理设备，其特征在于：在沉淀池(3)上设有清 水输出口(31)。
说明书
微波污水清理设备
一、技术领域
本实用新型涉及一种污水清理设备，具体地说是一种运用微波技术对对各种污染水如： 城市污水、造纸污水、生活污水等进行物理化学清理的微波污水清理设备。
二、背景技术
随着社会的不断发展，人们的环保意识也在不断加强，对各种污水的处理要求也越来 越高。目前，污水清理设备也得到了迅速发展，其中，公开发表的有“流体处理专用工业 微波炉”，此种设备为非专业污水清理设备，是一种广泛的液体、气体处理装置，只是能对 液体加热处理，污染水清洁需要经过很多工艺才能达到除污目的，微波加热在整个“污染 水清理系统设备”中只是其中一个部分。而且这种专用工业微波炉处理污水效率低，运行 成本高。
传统的污水处理采用生化法，硅藻土及化学法，它们的缺点是：生化法反应时间长， 一般需要2-3天，在冬季反应时间甚至更长;硅藻土法;污染水反应不彻底，最终清洁效 果差，化学法;会重新产生新的污染物，即污染水沉淀下来的污泥有化学物质。
三、发明内容
本实用新型的目的是提供一种微波污水清理设备，该微波污水清理设备对污染水实现 连续不间断微波物化处理，处理后输出的水清洁，水理化指标完全可以达到国家排放标准。
本实用新型的目的是通过以下技术方案来实现的：
一种微波污水清理设备，其特征在于：它包括用来储存污水的定量容器、对污水进行 微波辐射作用的微波辐射作用腔和沉淀池，在定量容器上设有污水进口;所述微波辐射作 用腔包括封闭腔体和微波发生器，在封闭腔体上设有与微波发生器连接的微波辐射部，在 封闭腔体内设有一组圆环形污水反应管，圆环形污水反应管的一端与定量容器相通，另一 端与沉淀池相通。
本实用新型中，根据实际情况，所述定量容器的数量为2～30个，单个定量容器为容 积是1m3-20m3的罐体。在使用时，定量容器的实际使用数量可以根据污水清理的需要确定。
本实用新型中，为提高对微波辐射作用腔内污水的处理能力，同时为方便、实用，便 于维修，本实用新型的微波发生器设立于地面上。微波辐射部可以采用多个，分别设置在 封闭腔体的不同位置。所述微波辐射部包括设置在封闭腔体右侧的右侧部y、设置在封闭 腔体上侧的上侧部w和设置在封闭腔体左侧的左侧部m。其中，右侧部y和上侧部w的微 波辐射形式为谐振天线辐射、点式多口辐射;左侧部m为谐振腔多模式电磁辐射。
本实用新型中所述微波辐射作用腔内微波能量与被清洁的污染水相互作用时间为10 秒-10分钟。
在沉淀池内设有具有分离功能的过滤网，所述的沉淀池内具有分离与沉淀的效能。
本实用新型污染水被连续输入到微波污水处理设备中，经该设备加热清理后，清洁的 水被输出。
本实用新型在工作时，污染水流进微波辐射作用腔内，经过微波作用，为加快反应速 度，可同时采用添加剂，来加快污染水分子间的反应，使得污染水中悬浮物沉淀速度加快。
所述微波发生器的频率波段为915MHz或2450MHz。微波能量输出与辐射天线之间的 能效比1∶1，按理论值等效匹配1∶1，即在1∶1等效状态下，微波发出的能量100%转 换到辐射器输出，无需在微波能量输出与辐射器之间加反射调配器，以抵消反射波对微波 发生器的影响。
本实用新型微波耦合口设计独特，形式多样，能量转换效率做到1∶1全匹配，100% 能量耦合，处理污水效率高，运行成本低，可满足各种废水清理的需求，处理后输出的水 指标完全可以达到国家排放标准。
