申请日2007.06.12
公开(公告)日2008.05.28
IPC分类号C02F3/12; C02F1/44
摘要
本实用新型公开了一种一体化好氧颗粒污泥膜生物反应器，主要设备包括好氧颗粒污泥序批式反应器GMBR和膜组件。GMBR设有进水管、出水管、曝气管和好氧颗粒污泥层;反应器每个周期排泥一次，污泥沉淀后经回流泵回流上清液(每次排泥和回流的体积为整个反应器的四分之一)，使反应器内的污泥浓度保持在一定含量水平，以达到形成颗粒的目的;膜组件设置在GMBR二分之一高度处，与真空泵连接，采用间歇抽吸的方式排水，排水过程不停止曝气。本实用新型净化后的出水由真空泵通过间歇抽吸的方式由膜组件排出。本实用新型可有效减缓膜污染，延长膜寿命，具有系统维护清洗方便，处理效率高，流程简单等优点。
权利要求书
1.一体化好氧颗粒污泥膜生物反应器，包括好氧颗粒污泥序批式反应器和膜组件，好 氧颗粒污泥序批式反应器设有进水管，出水管，曝气管和好氧颗粒污泥区，其特征在 于，进水管与水泵相连，出水管与回流沉淀池相连，曝气管与空气泵相连，膜组件放 置在好氧颗粒污泥序批式反应器内。
2.根据权利要求1所述的一体化好氧颗粒污泥膜生物反应器，其特征在于，膜组件为 中空微滤膜，放置在反应器二分之一高度处。
3.根据权利要求1所述的一体化好氧颗粒污泥膜生物反应器，其特征在于，所述的回 流沉淀池与好氧颗粒污泥序批式反应器顶端有相连通的带回流泵的回流管。
说明书
一体化好氧颗粒污泥膜生物反应器
技术领域
本实用新型属于污水回用和废水资源化领域，涉及一种将膜生物反应器与序批式好 氧颗粒污泥生物反应器一体化的污水处理设备。
背景技术
膜生物反应器(Membrane Bioreactor，MBR)是将生物处理与膜技术联合起来而形 成的新型废水处理技术，能高效的进行固液分离，提高容积负荷，节省占地面积。而膜 生物反应器中的膜污染问题，严重影响着反应器的运行稳定性和工艺经济性，是限制膜 生物反应器推广应用的瓶颈问题。
发明内容
针对现有技术的缺陷，本实用新型提供的一种一体化好氧颗粒污泥膜生物反应器， 是指一种将MBR和好氧颗粒污泥序批式反应器(GSBR)整合于一体的废水处理装置，该 装置以序批式的运行方式，在柱状MBR反应器中实现好氧污泥颗粒化。

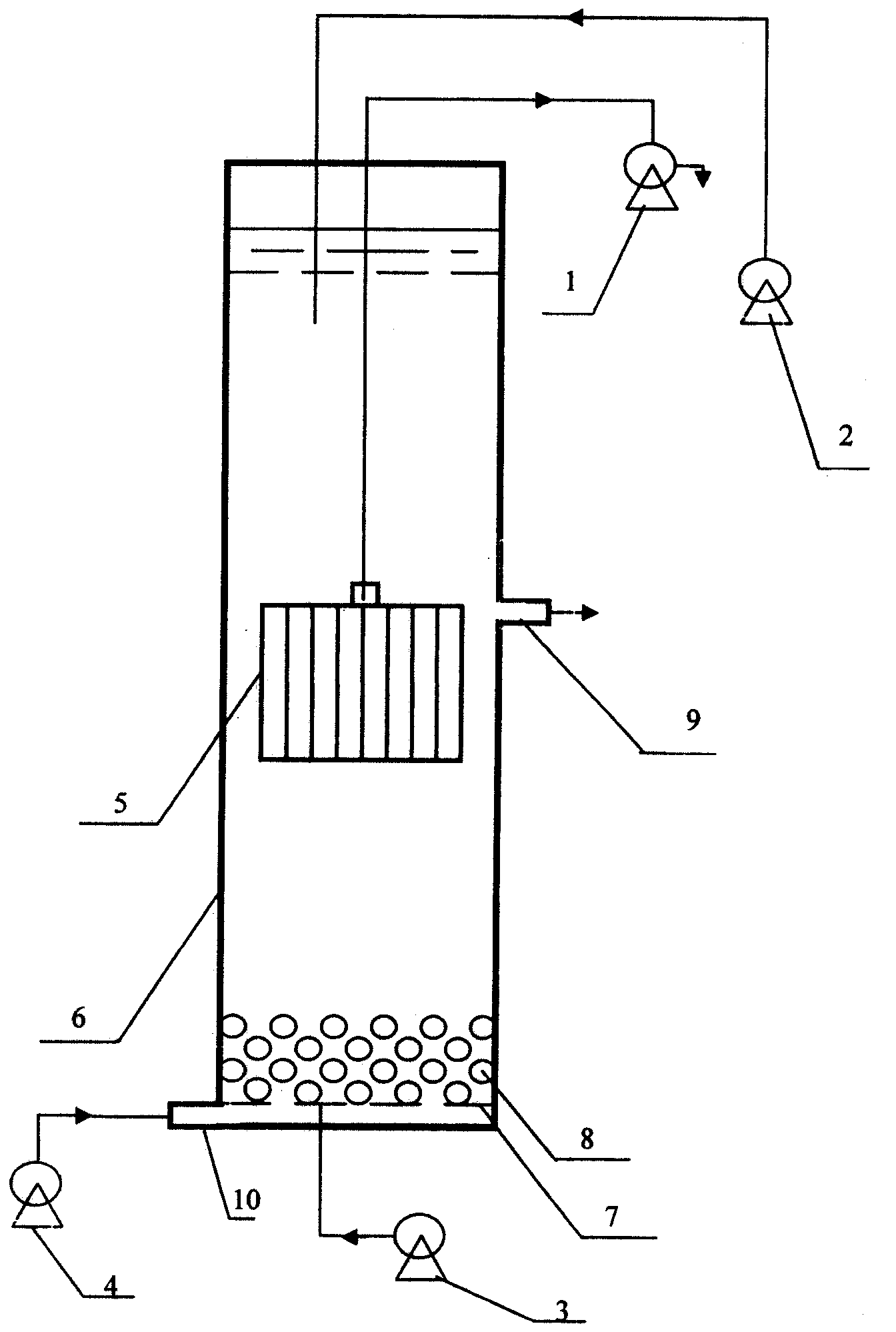

该实用新型所涉及的好氧颗粒污泥膜生物反应器，主要设备包括好氧颗粒污泥序 批式反应器(GMBR)和膜组件，GMBR设有进水管和出水管，其中进水管设置在反应器 底部，与水泵连接，出水管置于反应器中部，其出水直接排入回流沉淀池沉淀;序批 式反应器底部设有曝气管和好氧颗粒污泥层，曝气一方面提供微生物分解水中有机物 质所必需的氧气，形成水力剪切力，促进颗粒污泥形成和稳定;另一方面使混合液在 反应器内不断流动，减轻污泥在膜表面的沉积;反应器每个周期排泥一次，污泥沉淀 后经回流装置回流上清液(每次排泥和回流的体积为整个反应器的四分之一)，通过 排泥和回流使反应器内的污泥浓度保持在一定含量水平，以达到形成颗粒的目的。膜 组件为中空微滤膜，孔径0.2μm，将其放置在好氧颗粒污泥序批式反应器二分之一高 度处，与真空泵连接。GMBR净化后的出水由真空泵通过间歇抽吸的方式由膜组件出水， 出水过程中保持曝气，整个设备进水水泵和空气泵的运行均由时间继电器控制。
本实用新型的整个流程如下：首先，通过水泵将待处理污水打入好氧颗粒污泥膜生 物反应器，通过底部设置的曝气管对反应器曝气。曝气一段时间后，利用真空泵采用间 歇抽吸的方法通过膜组件进行抽水，抽水过程不间断曝气。曝气结束，将反应器静沉一 段时间后，由反应器中部将水排入回流沉淀池沉淀，静沉的时间随着污泥浓度的增加不 断减少。反应器闲置一段时间后进行回流，回流时通过过滤装置将排除的污泥阻挡在沉 淀池里，而污水则可以重新回到反应器内。一体化好氧颗粒污泥膜生物反应器净化后的 出水是由真空泵通过间歇抽吸的方式由膜组件排出。
本实用新型具有如下优点：
1、在MBR中以序批式的方式形成好氧颗粒污泥，改善了污泥混合液性质，减缓了 膜污染;
2、长期运行膜污染后，经过简单的水力清洗即可使好氧颗粒污泥膜生物反应器的 通量基本恢复，系统维护清洗方便，膜的寿命长;
3、反应器稳定性好，处理效率高，出水水质稳定，流程简单，设备紧凑，占地面 积小，易实现自动控制，运行管理简单，在运行成本方面降低膜组件更换费用和能耗， 极大地改善MBR的性能，拓展了其应用前景。
本实用新型可广泛应用于城市生活污水和工业废水的处理，污染物的去除和出水的 水质均有了明显的提高，具有良好的环境和经济效益。
