申请日2005.06.29
公开(公告)日2006.07.26
IPC分类号F25B30/06
摘要
本实用新型提供了一种利用油田采油废水余热的油田污水热泵空调装置。它包括有水源热泵和与水源热泵相配置的隔离换热器，其换热器的一次端与污水管相连接。换热器的二次端经配置循环水泵的水管与水源热泵的输入端相连接，水源热泵的输出端配置循环水泵并连接空调末端设备，在连接水源热泵输入端的水管上并接有冷却水塔。本实用新型利用油田废水余热为水源热泵提供低温热源，进行冬季采暖、夏季制冷及提供卫生热水。具有节能、环保和经济效益显著的特点。并且通过配置的冷却水塔系统，在夏季制冷运行时对温度过高的水源热泵系统进行冷却，从而保证空调系统安全可靠、高效的制冷运行。
权利要求书

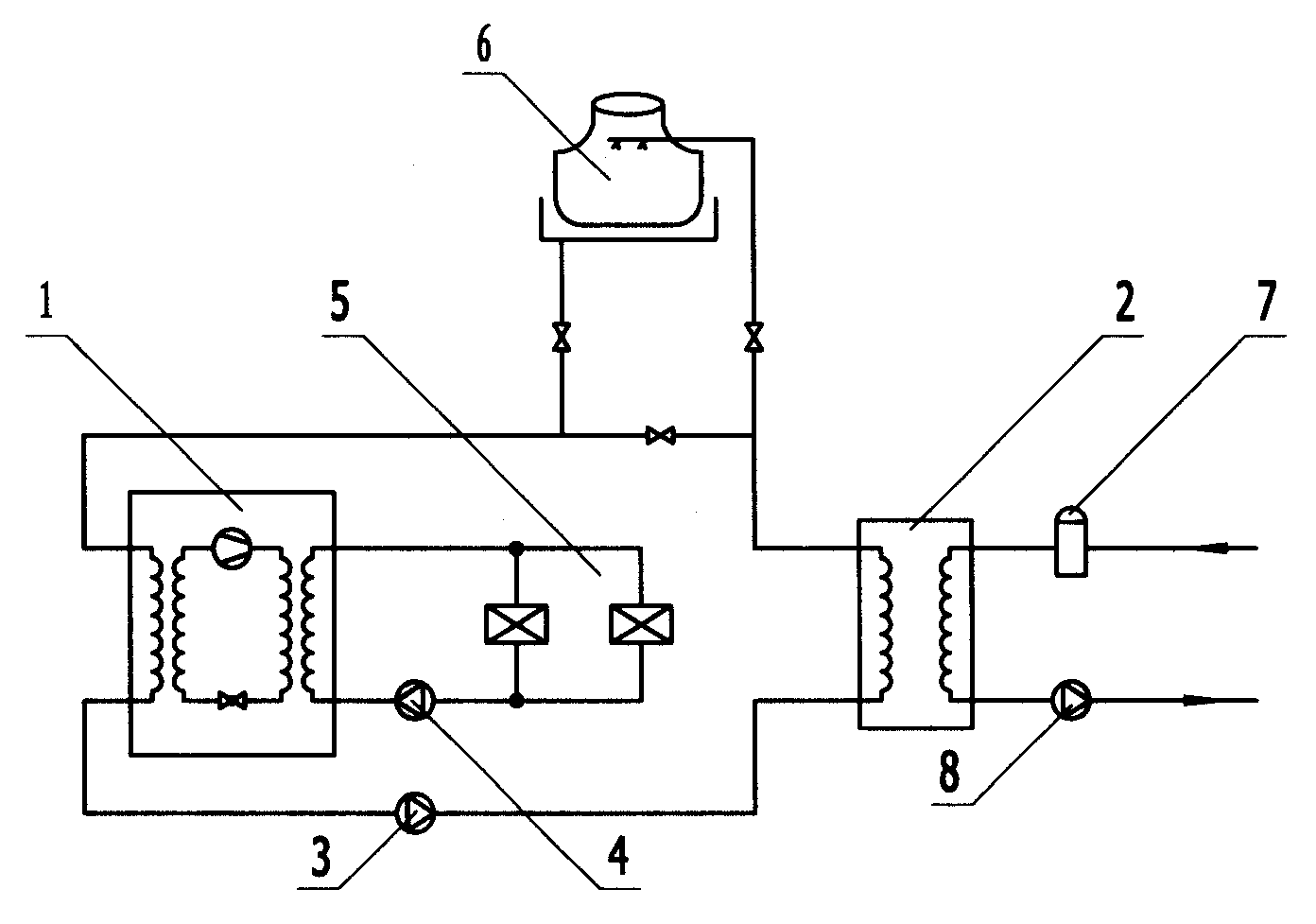

1、一种油田污水热泵空调装置，包括有水源热泵(1)和与水源热泵相 配置的隔离换热器(2)，其换热器的一次端与污水管相连接，换热器的二次 端经配置循环水泵(3)的水管与水源热泵的输入端相连接，水源热泵的输出 端配置循环水泵(4)并连接空调末端设备(5)，其特征是：在连接水源热泵输 入端的水管上并接有冷却水塔(6)。
说明书
油田污水热泵空调装置
技术领域
本实用新型涉及水源热泵空调系统，具体说是一种利用油田生产废水 余热的油田污水热泵空调装置。
背景技术
在油田生产过程中，伴随着采油作业会有大量的温度在20-45℃之间的 含油污水产生，由于此类污水中携带有大量热能，不加利用地排放将造成 热能的白白流失。鉴于20-45℃温度的水对于水源热泵机组是一种非常好的 低温热源，本申请人申请号为200520023469.3的一件在先专利申请，提供 了一种含油污水热泵空调装置，该装置利用油田污水为水源热泵提供热源， 用于采暖、制冷和提供卫生热水。具有节能、环保和经济效益显著的特点。 但运行实践显示，该热泵空调系统在夏季制冷运行时，一旦污水水温超过 35℃，其空调系统的工作效率会大幅度降低。
发明内容
本实用新型的目的在于针对热源水温超过35℃时热泵空调系统制冷 工作效率降低的问题，通过对再先专利申请的含油污水热泵空调装置的技 术改进，提供一种可保证系统在夏季即使热源水温超过35℃仍能高效可靠 运行的油田污水热泵空调装置。
实现上述目的的技术方案是：一种油田污水热泵空调装置，包括有水 源热泵和与水源热泵相配置的隔热换热器，其换热器的一次端与污水管相 连接，换热器的二次端经配置循环水泵的水管与水源热泵的输入端相连接， 水源热泵的输出端配置循环水泵并连接空调末端设备;其在连接水源热泵 输入端的水管上并接有冷却水塔。
本实用新型通过配置的冷却水塔系统，可在夏季制冷运行时对温度过 高的水源热泵系统进行冷却，从而保证空调系统高效的制冷运行。
