申请日2018.03.20
公开(公告)日2018.07.17
IPC分类号B01D33/21; B01D33/50; B01D33/72; B01D33/74; B01D33/80
摘要
本发明提出一种用于污水深度处理及中水回用的部分浸没式转盘滤池，包括进水渠、进水堰、滤盘、出水渠，依照水的流动方向，顺次布置所述进水渠、进水堰、滤盘、出水渠;进水堰上设置进水电动旋转式调节堰门，所述进水渠连接所述滤盘，滤盘表面覆盖有纤维滤布;滤盘中部连接所述清水渠，清水渠和出水渠之间设置出水堰，出水堰上设置出水电动旋转式调节堰门。本发明还提出所述部分浸没式转盘滤池的有益。本发明采用亲水改性纤维编织而成的滤布作为过滤介质，其过滤介质的过滤深度大，纳污能力强表面不易变干板结。突破了目前市场上普通纤维转盘滤池运行模式的限制，可以部分浸没运行，浸没深度可调节。水力损失小节省1/3～1/2，能耗低。
权利要求书

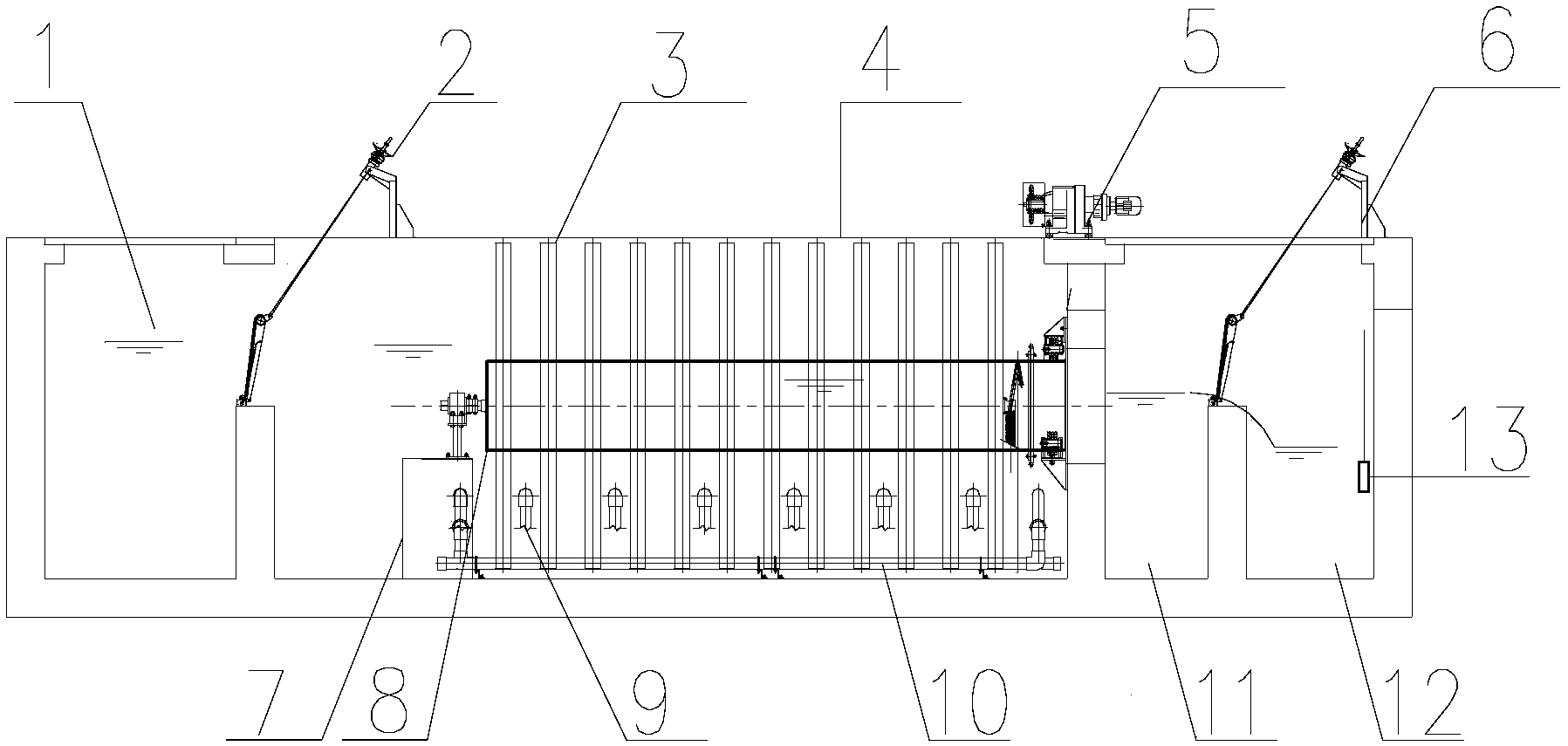

1.一种用于污水深度处理及中水回用的部分浸没式转盘滤池，所述部分浸没式转盘滤池包括进水渠、进水堰、滤盘、出水渠，依照水的流动方向，顺次布置所述进水渠、进水堰、滤盘、出水渠;其特征在于，
所述进水堰上设置进水电动旋转式调节堰门，所述进水渠连接所述滤盘，滤盘中部连接所述清水渠，清水渠和出水渠之间设置出水堰，出水堰上设置所述出水电动旋转式调节堰门，所述进水电动旋转式调节堰门和出水电动旋转式调节堰门通过控制柜联动控制。
2.根据权利要求1所述的部分浸没式转盘滤池，其特征在于，所述滤盘有2～30个，各滤盘平行设置，每个滤盘两侧都设置有反冲洗吸盘，所述反洗吸盘通过反冲洗排水管连接至反冲洗水泵后排出至前处理工艺前端。
3.根据权利要求2所述的部分浸没式转盘滤池，其特征在于，所述滤盘表面覆盖有滤布;所述滤布为亲水性合成纤维制成;所述滤盘连接有减速电机，在反洗或湿润滤布时减速电机驱动滤盘旋转。
4.根据权利要求1所述的部分浸没式转盘滤池，其特征在于，在出水渠内设置有浊度仪。
5.根据权利要求1所述的部分浸没式转盘滤池，其特征在于，进水堰和出水堰之间的区域构成污水池，污水池内设置支墩，支墩上架设中心筒，中心筒贯穿所述滤盘的中部，支撑滤盘并收集滤后水。
6.根据权利要求5所述的部分浸没式转盘滤池，其特征在于，污水池底部设置两根用于滤池放空或池底排泥的放空管道。
7.权利要求1～6任一项所述部分浸没式转盘滤池在污水深度处理工艺及中水回用中的应用。
8.应用权利要求1～6任一项所述部分浸没式转盘滤池的方法，其特征在于，包括过滤和反冲洗的操作，
所述过滤操作包括：污水通过进水渠后进入污水池，用电动旋转式堰门调节液位至转盘部分浸没;过滤后的清水由中心筒收集并被迅速排出至清水渠;
所述反冲洗操作包括：随着粘附于滤盘上过滤介质的悬浮物增多，则启动减速机，对滤布进行反向冲洗，使滤布的过滤通量恢复，污水池中的液位回落，从反冲洗排水管排出的反冲洗水排至前处理工艺前端。
9.根据权利要求8所述的方法，其特征在于，所述过滤操作中，污水进入污水池，用电动旋转式堰门调节液位至滤盘被浸没60～100%。
10.根据权利要求8所述的方法，其特征在于，所述反冲洗操作中，当过滤经过1～3h时间间隔后、或污水池中的液位升高200～400mm时，启动减速机进行反冲洗操作，转速在2～5r/min。
11.根据权利要求8所述的方法，其特征在于，所述反冲洗过程后，设定一定时间间隔如20min后启动减速机带动滤盘旋转，旋转的速度为1～4r/min。
说明书
用于污水深度处理及中水回用的部分浸没式转盘滤池
技术领域
本发明属于污水处理技术领域，具体涉及一种过滤装置。
背景技术
随着我国污水处理设施的建设发展，污水处理量逐年增加，污水再生、分质利用的资源化作用意义重大。近年来，国家部分地区地表水水体污染状况不断恶化，地表水、地下水资源日益缺乏。城市污水作为城市第二水源要比海水、雨水更加稳定可靠。实现污水深度处理以及中水回用，对于缓解水资源紧缺的态势，保障城市供水具有重要的战略意义。目前市场上的普通的转盘滤池，若采用纤维滤布为介质时以全浸没过滤形式运行。这是因为普通纤维滤布在转出水面时容易干燥板结，一但干燥板结则滤布的过滤性能失效。因为目前市面上纤维转盘滤池是以全浸没的模式运行。这样整个过滤系统消耗水头损失大，运行灵活性差。
已有的一种转盘滤池设计用高压反洗喷射泵和反抽吸结合进行反洗，但转盘滤池的转盘内纤维过滤介质，经常采用高压反洗喷射的方式进行清洗，极易损坏滤布，造成滤池出水水质的超标。而且一旦采用高压反洗喷射清洗的方式，必然在中心管中设置污物收集机构。现有的转盘滤池中心管承担收集清水的作用，若还用以收集喷射反洗产生的污水。这样的设置方式极易造成滤后水被收集槽的污水污染，严重影响出水水质。而且由于设置在中心管内，一旦出现问题极难维修，只能停产。
中国专利201310144974.2公布了一种用于污水深度过滤处理半浸没式转盘滤池设备的过滤装置，该过滤装置滤网采用的材质为不锈钢316L，其有效过滤深度非常有限，因此其纳污能力较小。纳污能力小必然反冲洗频繁。反冲洗频繁就意味着耗电量及自用水量增大。处理费用增大。
发明内容
针对本领域存在的不足之处，本发明的目的是提出一种用于污水深度处理工艺及中水回用的过滤处理的部分浸没式纤维转盘滤池，根据覆盖于滤盘骨架上滤布的性质，可适用于包括城市污水处理厂深度处理以及再生水回用工程，也可适用于原内进外出式转盘类滤池的技术改造。
本发明的第二个目的是提出所述部分浸没式转盘滤池的应用。
实现本发明上述目的的技术方案为：
一种用于污水深度处理及中水回用的部分浸没式转盘滤池，所述部分浸没式转盘滤池包括进水渠、进水堰、滤盘、出水渠，依照水的流动方向，顺次布置所述进水渠、进水堰、滤盘、出水渠;所述进水堰上设置进水电动旋转式调节堰门，所述进水渠连接所述滤盘，滤盘中部连接所述清水渠，清水渠和出水渠之间设置出水堰，出水堰上设置所述出水电动旋转式调节堰门，所述进水电动旋转式调节堰门和出水电动旋转式调节堰门通过控制柜联动控制。
进一步地，所述滤盘有2～30个，各滤盘平行设置，每个滤盘两侧都设置有反冲洗吸盘，所述反洗吸盘通过反冲洗排水管连接至反冲洗水泵后排出。
其中，所述滤盘表面覆盖有滤布;所述滤布为亲水性合成纤维制成;所述滤盘连接有减速电机，在反洗或湿润滤布时减速电机驱动滤盘旋转。
吸盘的进口紧贴滤布，因为吸盘经管道连接至反冲洗水泵的进口端，反冲洗水泵运行产生负压可以把经过滤后的水由反向抽出冲洗滤毛，使滤毛上粘附的悬浮物脱落，从而使滤布通量得到恢复。
优选地，在出水渠内设置有浊度仪。
所述浊度仪可以将出水数据传输至污水处理厂综控系统，以便及时准备对过滤过程的控制和调整。另进水电动旋转式调节堰门与出水电动旋转式调节堰门联动，可以有效避免滤池前后端处理工艺液位波动带来的影响。
其中，进水堰和出水堰之间的区域构成滤池，滤池内设置支墩，支墩上架设中心筒，中心筒贯穿所述滤盘的中部，支持滤盘并收集滤后出水。
更优选地，污水池底部设置两根用于放空或池底排泥的放空管道。
所述部分浸没式转盘滤池在污水深度处理工艺及中水回用中的应用。
应用所述部分浸没式转盘滤池的方法，包括过滤和反冲洗的操作，
所述过滤操作包括：污水通过进水渠后进入污水池，用电动旋转式堰门调节液位至转盘部分浸没;过滤后的清水由中心筒收集并被迅速排出至清水渠;
所述反冲洗操作包括：随着粘附于滤盘上过滤介质的悬浮物增多，则启动减速机，对滤布进行反向冲洗，使滤布的过滤通量恢复，污水池中的液位回落，从反冲洗排水管排出的反冲洗水排至前处理工艺前端。(污水处理厂一般处理工艺包括前处理，二级处理和深度处理，滤池属于深度处理的一部分。返冲洗水回到的工艺前端，是指回到前处理进水端)。
本发明的一种优选技术方案为，所述过滤操作中，污水进入污水池，用电动旋转式堰门调节液位至滤盘被浸没60～100%;
过滤过程经过1～3h时间间隔后、或污水池中的液位升高200～400mm时，启动减速机进行反冲洗操作。其中，所述反冲洗操作中，减速机带动滤盘旋转，反洗旋转的速度为1～4r/min;
在反冲洗过程完成后一定时间后再次启动减速机带动滤盘旋转，转速在2～5r/min，使滤盘上的滤布被浸湿进一步防止未浸没滤布干燥板结。
本发明的有益效果在于：
1、本发明采用亲水改性纤维编织而成的滤布作为过滤介质，其过滤介质的过滤深度大，纳污能力强。当滤布转出水面时，其表面不易变干板结。从而突破了目前市场上普通纤维转盘滤池运行模式的限制。可以部分浸没运行，浸没深度可调节。水力损失小节省1/3～1/2，能耗低。
2、本发明在出水渠中设置在线浊度仪，可以将滤池出水水质情况反馈给综控系统，给整个系统运行提供依据，在出水不达标时及时对滤池进行相关监测，为排除故障争取了时间。
3、本发明设置进、出水电动旋转式调节堰门，两道堰门联动可以根据实际情况调整滤布淹没深度。淹没深度增大，有效过滤面积增大。这样可以在不增大设备的前提下增大设备的处理能力。节省系统的再投资。
4、本发明尤其适用于内进外出式转盘滤池的系统改造，目前市场上的内进外出式转盘滤池大多由于其自身过滤介质及反洗系统问题而面临改造。但目前市场上普通纤维转盘滤池因其过滤介质需要全浸没而无法用于改造，本发明采用部分浸没纤维转盘滤池可以适用，这样可以节省大量的土建投资费用。
5、本发明采用调速减速机，其旋转速度可调。可适应各种工况下反洗强度及湿润滤布的需求。
