申请日2018.03.20
公开(公告)日2018.07.20
IPC分类号B01D53/80; B01D53/50; B01D47/06; C02F9/10; C02F103/18
摘要

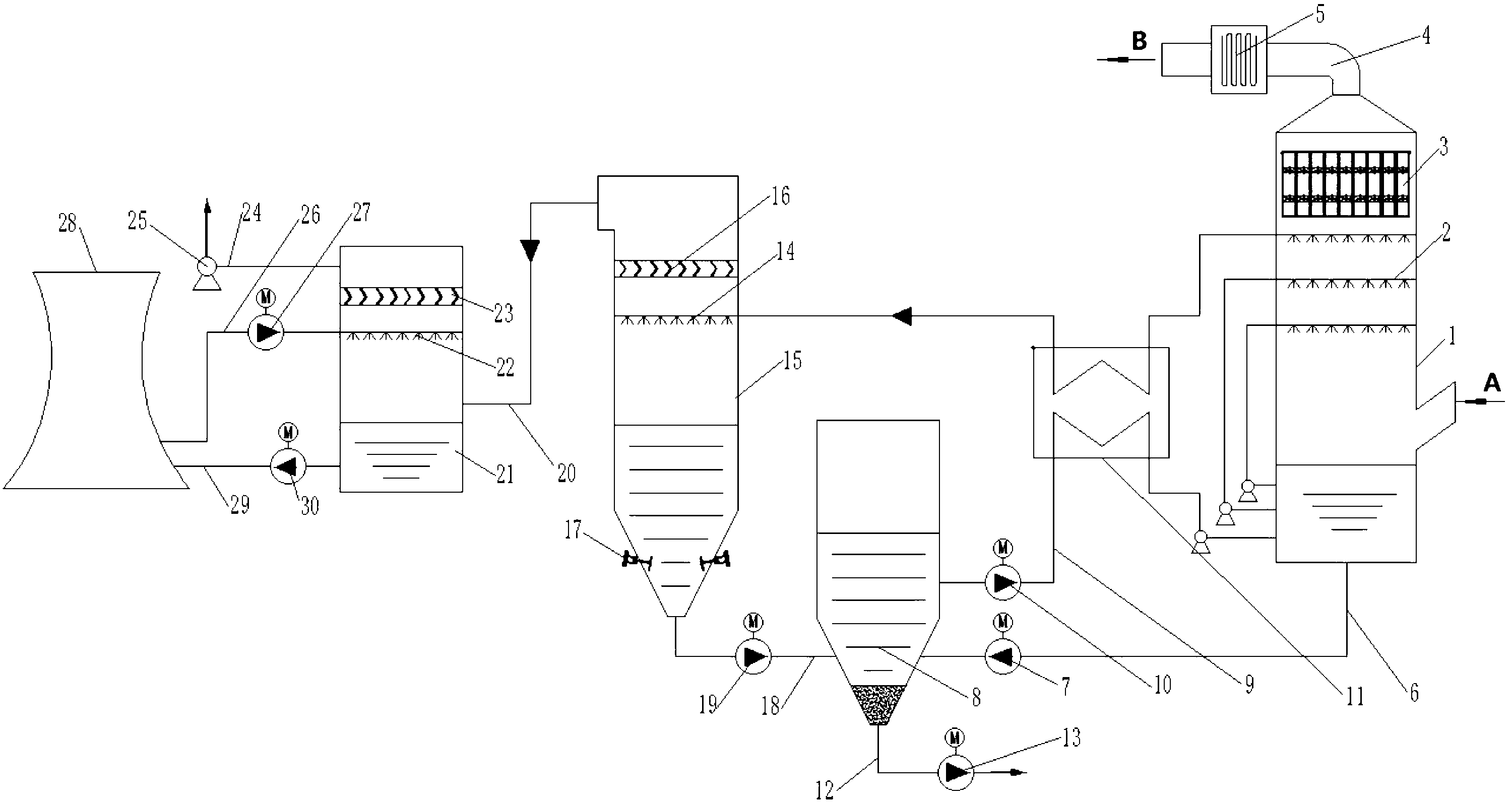

一种脱硫废水零排放及烟气脱白联合处理系统，包括脱硫塔，脱硫浆液循环喷淋系统，脱硫塔除雾器，脱硫塔出口烟道，烟气再热器，脱硫废水排放管道，脱硫废水排放泵，缓冲塔，脱硫废水清液循环管道，脱硫废水清液循环泵，换热器，污泥输送管道，污泥输送泵，蒸发塔，蒸发塔除雾器，搅拌器，脱硫废水清液回流管道，脱硫废水清液回流泵，水蒸气输送管道，冷凝塔，冷凝塔喷淋装置，冷凝塔除雾器，真空泵管道，真空泵，冷却塔输水管道，冷却塔输水泵，冷却塔，冷却塔回水管道及回水泵。本发明运行费用低，冷凝脱硫塔浆液，降低烟气温度，再热烟气实现烟气脱白，利用冷凝吸收的热量蒸发脱硫废水，低能耗。可广泛应用于电站锅炉、工业锅炉烟气脱硫系统中。
权利要求书
1.一种脱硫废水零排放及烟气脱白联合处理系统，其特征在于，包括脱硫塔，安装在脱硫塔内中部上的脱硫浆液循环喷淋系统，位于脱硫浆液循环喷淋系统上部并安装在脱硫塔内的脱硫塔除雾器，安装在脱硫塔顶部的脱硫塔出口烟道，安装在脱硫塔出口烟道内的烟气再热器，安装在脱硫塔底部的脱硫废水排放管道，安装在脱硫废水排放管道上的脱硫废水排放泵，与脱硫废水排放管道末端相连接的缓冲塔，安装在缓冲塔侧面上的脱硫废水清液循环管道，依次安装在脱硫废水清液管道上的脱硫废水清液循环泵、换热器，安装在缓冲塔底部的污泥输送管道，安装在污泥输送管道上的污泥输送泵，内部安装的蒸发塔喷淋装置与脱硫废水清液循环管道末端相连接的蒸发塔，位于蒸发塔喷淋装置上方并安装在蒸发塔上的蒸发塔除雾器，安装在蒸发塔底部侧面的搅拌器，在蒸发塔底部和缓冲塔下部侧面之间安装的脱硫废水清液回流管道，安装在脱硫废水清液回流管道上的脱硫废水清液回流泵，安装在蒸发塔顶部侧面上的水蒸气输送管道，与水蒸气输送管道末端相连接的冷凝塔，位于冷凝塔内部并安装在冷凝塔上的冷凝塔喷淋装置，位于冷凝塔喷淋装置上面并安装在冷凝塔内部的冷凝塔除雾器，安装在冷凝塔上部侧面上的真空泵管道，安装在真空泵管道上的真空泵，与冷凝塔喷淋装置相连接的冷却塔输水管道，安装在冷却塔输水管道上的冷却塔输水泵，与冷却塔输水管道末端相连接的冷却塔，安装在冷却塔底部侧面与冷凝塔底部侧面之间的冷却塔回水管道，安装在冷却塔回水管道上的冷却塔回水泵。
2.根据权利要求1所述的脱硫废水零排放及烟气脱白联合处理系统，其特征在于，所述的烟气再热器，其热量取自电站锅炉系统空预器后低温省煤器烟气余热。
3.根据权利要求1所述的脱硫废水零排放及烟气脱白联合处理系统，其特征在于，所述的烟气再热器，采用蒸汽加热。
4.根据权利要求1所述的脱硫废水零排放及烟气脱白联合处理系统，其特征在于，所述的换热器，采用管壳换热器或板式换热器，利用脱硫浆液的热量，加热脱硫废水。
5.根据权利要求1所述的脱硫废水零排放及烟气脱白联合处理系统，其特征在于，所述的脱硫浆液循环喷淋系统，雾化喷淋烟气，失去热量后的脱硫浆液与烟气逆向接触，降低烟气温度。
6.根据权利要求1所述的脱硫废水零排放及烟气脱白联合处理系统，其特征在于，所述的缓冲塔，其内部脱硫废水，根据重力出现分层，含结晶盐污泥沉降至缓冲塔底部进入污泥输送管道，上层清液进入脱硫废水清液循环管道。
说明书
脱硫废水零排放及烟气脱白联合处理系统
技术领域
本发明涉及一种脱硫废水零排放及烟气脱白联合处理系统，可广泛应用于电站锅炉、工业锅炉烟气脱硫系统中。
背景技术
火电厂脱硫废水及烟气对环境的污染严重，是世界范围内要求严格控制的污染物，也是火电厂在生产过程中的环保技术难题。
脱硫塔出口烟气通常是饱和湿烟气，烟气中含有大量水蒸汽，水蒸汽中含有较多的溶解性盐、SO3、凝胶粉尘、微尘，都是雾霾的主要成分。如果烟气直接进入烟囱排出，进入温度较低的环境空气中，由于环境空气的饱和湿度比较低，在烟气温度降低过程中，烟气中的水蒸汽会凝结形成湿烟羽，对大气造成视觉污染和环境污染。
目前，脱硫废水和烟气脱白皆采用单独处理工艺，蒸发-结晶处理脱硫废水具有系统复杂、能耗高、设备易结垢和投资大的缺点，工业化应用受限;MGGH系统烟气脱白不能降低脱硫塔出口烟气的含水率，无法达到环保政策要求，当前亟需一种低成本的综合处理脱硫废水和烟气脱白的处理系统。
发明内容
本发明的目的在于提供一种运行费用低、冷凝脱硫塔浆液、降低烟气温度、再热烟气实现烟气脱白、利用冷凝吸收的热量蒸发脱硫废水、低能耗的脱硫废水零排放及烟气脱白联合处理系统。
为了达到上述目的，本发明脱硫废水零排放及烟气脱白联合处理系统，包括脱硫塔，安装在脱硫塔内中部上的脱硫浆液循环喷淋系统，位于脱硫浆液循环喷淋系统上部并安装在脱硫塔内的脱硫塔除雾器，安装在脱硫塔顶部的脱硫塔出口烟道，安装在脱硫塔出口烟道内的烟气再热器，安装在脱硫塔底部的脱硫废水排放管道，安装在脱硫废水排放管道上的脱硫废水排放泵，与脱硫废水排放管道末端相连接的缓冲塔，安装在缓冲塔侧面上的脱硫废水清液循环管道，依次安装在脱硫废水清液管道上的脱硫废水清液循环泵、换热器，安装在缓冲塔底部的污泥输送管道，安装在污泥输送管道上的污泥输送泵，内部安装的蒸发塔喷淋装置与脱硫废水清液循环管道末端相连接的蒸发塔，位于蒸发塔喷淋装置上方并安装在蒸发塔上的蒸发塔除雾器，安装在蒸发塔底部侧面的搅拌器，在蒸发塔底部和缓冲塔下部侧面之间安装的脱硫废水清液回流管道，安装在脱硫废水清液回流管道上的脱硫废水清液回流泵，安装在蒸发塔顶部侧面上的水蒸气输送管道，与水蒸气输送管道末端相连接的冷凝塔，位于冷凝塔内部并安装在冷凝塔上的冷凝塔喷淋装置，位于冷凝塔喷淋装置上面并安装在冷凝塔内部的冷凝塔除雾器，安装在冷凝塔上部侧面上的真空泵管道，安装在真空泵管道上的真空泵，与冷凝塔喷淋装置相连接的冷却塔输水管道，安装在冷却塔输水管道上的冷却塔输水泵，与冷却塔输水管道末端相连接的冷却塔，安装在冷却塔底部侧面与冷凝塔底部侧面之间的冷却塔回水管道，安装在冷却塔回水管道上的冷却塔回水泵。
本发明脱硫废水零排放及烟气脱白联合处理系统，所述的烟气再热器，其热量取自电站锅炉系统空预器后低温省煤器烟气余热。
本发明脱硫废水零排放及烟气脱白联合处理系统，所述的烟气再热器，采用蒸汽加热。
本发明脱硫废水零排放及烟气脱白联合处理系统，所述的换热器，采用管壳换热器或板式换热器，利用脱硫浆液的热量，加热脱硫废水。
本发明脱硫废水零排放及烟气脱白联合处理系统，所述的脱硫浆液循环喷淋系统，雾化喷淋烟气，失去热量后的脱硫浆液与烟气逆向接触，降低烟气温度。
本发明脱硫废水零排放及烟气脱白联合处理系统，所述的缓冲塔，其内部脱硫废水，根据重力出现分层，含结晶盐污泥沉降至缓冲塔底部进入污泥输送管道，上层清液进入脱硫废水清液循环管道。
本发明脱硫废水零排放及烟气脱白联合处理系统，冷凝塔和冷却塔由冷却塔回水泵、冷却塔回水管道、冷却塔输水泵和冷却塔输水管道组成闭式冷却水循环系统。
本发明脱硫废水零排放及烟气脱白联合处理系统，所述的脱硫塔，间断从脱硫塔底部排放脱硫废水至缓冲塔。
本发明脱硫废水零排放及烟气脱白联合处理系统，所述的蒸发塔，其内部抽真空环境，蒸发塔喷淋装置喷淋处的脱硫废水清液部分发生气化产生饱和水蒸气，饱和水蒸气进入冷凝塔，剩余脱硫废水清液回落至蒸发塔底部。
本发明脱硫废水零排放及烟气脱白联合处理系统，所述的蒸发塔除雾器，去除饱和水蒸气中的大液滴污染物。
本发明脱硫废水零排放及烟气脱白联合处理系统，所述的蒸发塔搅拌器，不断搅拌蒸发塔底部脱硫废水清液，避免沉降。
本发明脱硫废水零排放及烟气脱白联合处理系统，所述的冷凝塔，其内部为真空环境。
本发明脱硫废水零排放及烟气脱白联合处理系统，所述的冷凝塔喷淋装置，喷淋冷却塔中的冷却水冷却饱和水蒸气，将其降温重新凝结为液态。
本发明脱硫废水零排放及烟气脱白联合处理系统，所述的冷却塔输出冷却水，回流吸收热量后的冷却水并通过环境空气进行对流降温。
本发明脱硫废水零排放及烟气脱白联合处理系统，所述真空泵，维持蒸发塔和冷凝塔内的真空环境。
本发明脱硫废水零排放及烟气脱白联合处理系统，蒸发塔内真空环境下喷淋的脱硫废水清液达到气化态产生饱和水蒸气，需要大量热量克服蒸发潜热，此部分热量为脱硫废水零排放及烟气脱白联合处理系统主要热耗，此热耗无需外界提供，低能耗，运行费用低，由脱硫塔内脱硫浆液热量通过换热器传递，一方面，不产生额外热耗，另一方面，脱硫浆液温度降低，同时降低脱硫塔出口烟气温度，达到烟气脱白环保目的。
本发明脱硫废水零排放及烟气脱白联合处理系统，冷凝塔内冷凝水吸收饱和水蒸气的热量，同时液态后的饱和水蒸气与冷凝水混合，吸收热量后的冷凝水进入冷却塔通过环境空气进行对流换热，无运行费用。
本发明脱硫废水零排放及烟气脱白联合处理系统，冷凝脱硫塔浆液降低烟气温度，实现烟气脱白效果，同时利用冷凝吸收的热量，蒸发脱硫废水，低能耗，实现脱硫废水零排放及烟气脱白联合处理，可广泛应用于电站锅炉、工业锅炉烟气脱硫系统中，具有极高环保效益和经济价值。
综上所述，本发明脱硫废水零排放及烟气脱白联合处理系统，运行费用低，冷凝脱硫塔浆液，降低烟气温度，再热烟气实现烟气脱白，利用冷凝吸收的热量蒸发脱硫废水，低能耗。
