申请日2018.03.13
公开(公告)日2018.11.20
IPC分类号C02F3/34
摘要
本实用新型公开了一种污水处理池加药设备，包括配药箱、转轴和承载板，所述承载板固定连接于配药箱顶部，所述承载板的上端安装有电机，所述电机的输出端与转轴转动连接，所述转轴的外侧通过转动轴承连接有活动板，所述活动板的内部分别设有第一通孔、第二通孔和第三通孔，所述第一通孔的内部设有入药管，所述转轴的外侧设有搅拌桨，所述配药箱底部边缘处设有凸块和出药管，多组加药通孔分别适用于不同药剂的加入，方便快捷的限定加药位置，使药剂混合均匀充分，利于反应。
权利要求书

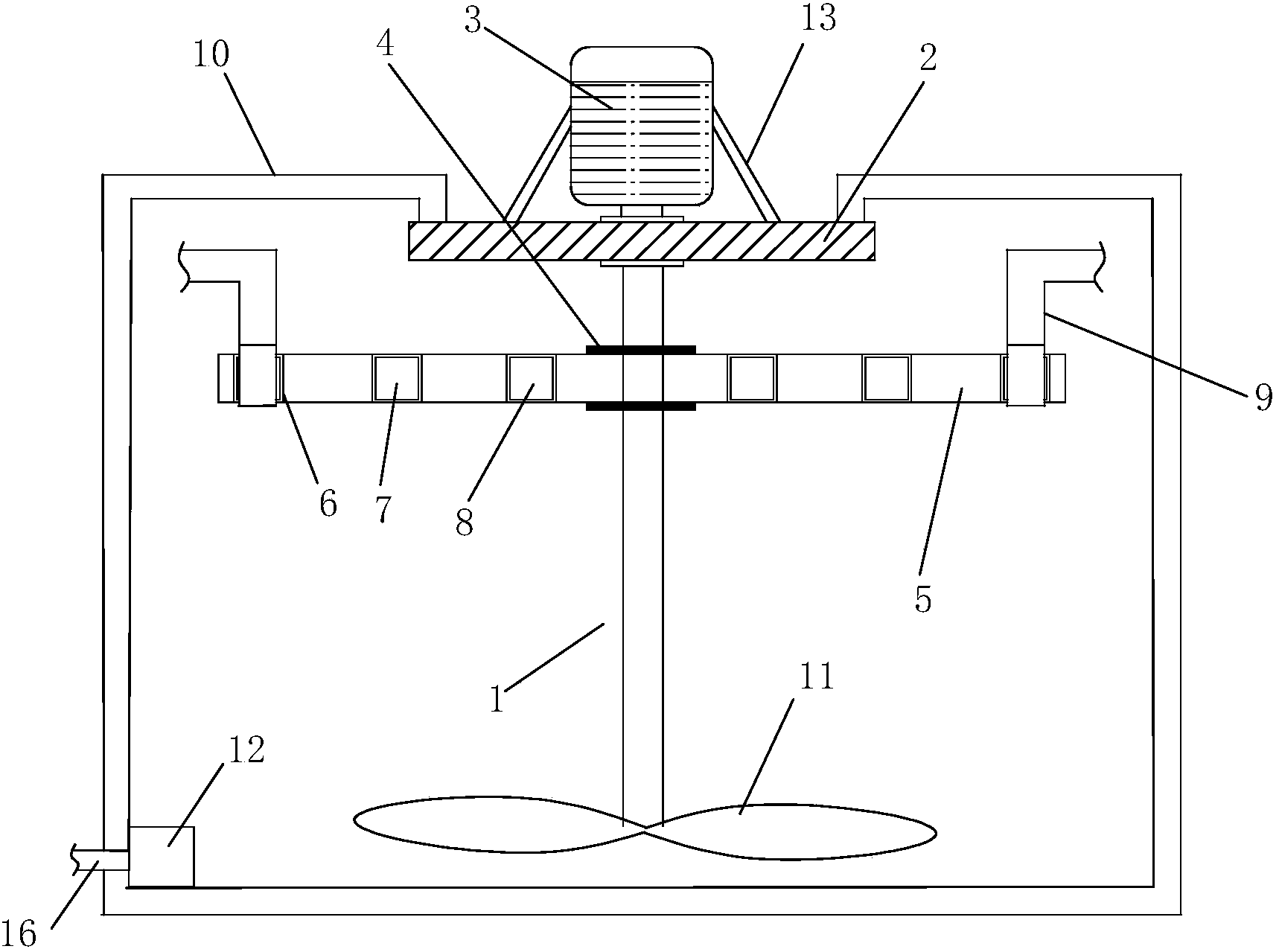

1.一种污水处理池加药设备，包括配药箱(10)、转轴(1)和承载板(2)，其特征在于：所述承载板(2)固定连接于配药箱(10)顶部，所述承载板(2)的上端安装有电机(3)，所述电机(3)的输出端与转轴(1)转动连接，所述转轴(1)的外侧通过转动轴承(4)连接有活动板(5)，所述活动板(5)的内部分别设有第一通孔(6)、第二通孔(7)和第三通孔(8)，所述第一通孔(6)的内部设有入药管(9)，所述转轴(1)的外侧设有搅拌桨(11)，所述配药箱(10)底部边缘处设有凸块(12)和出药管(16),所述第一通孔(6)、第二通孔(7)和第三通孔(8)均设有四组，且所述第一通孔(6)、第二通孔(7)和第三通孔(8)到活动板(5)中心的距离依次减小。
2.根据权利要求1所述的一种污水处理池加药设备，其特征在于：所述承载板(2)与转轴(1)之间通过转动轴承(4)连接，且所述电机(3)通过支杆(13)与承载板(2)连接。
3.根据权利要求1所述的一种污水 处理池加药设备，其特征在于：各组第一通孔(6)、第二通孔(7)和第三通孔(8)分别等角度分布在活动板(5)的内部。
4.根据权利要求1所述的一种污水处理池加药设备，其特征在于：所述入药管(9)的外侧设有安装板(14)，且所述安装板(14)通过螺栓(15)与活动板(5)固定连接。
5.根据权利要求4所述的一种污水处理池加药设备，其特征在于：所述活动板(5)的内部设有与螺栓(15)相匹配的螺孔。
说明书
一种污水处理池加药设备
技术领域
本实用新型属于加药投药技术领域，具体涉及一种污水处理池加药设备。
背景技术
在污水处理厂运营管理过程中，北方冬春季节水温较低，微生物活性较差，脱氮效果降低，会出现出水总氮浓度偏高的现象。在实际运营中，为了增加生物反应池的硝化和反硝化脱氮效果，可采取向生物池中添加微生物菌剂和碳源的措施，来增加微生物的种类和数量。
但是，通常污水处理厂加药间不设置专门的微生物菌剂投加设备。在以往的运营实践中，往往采取人工定时阶段性直接投加的方式，费时费力又难以做到稳定，又微生物菌剂一般为固体，投加到生物池后不易分散，混合较为困难。
因此，为解决污水厂冬春季节脱氮困难，创新微生物菌剂投加方式，我们提出一种污水处理池加药设备，先用此设备将药剂配置到适宜浓度后，再加入生物池中。
实用新型内容
本实用新型的目的在于提供一种污水处理池加药设备，多组加药通孔分别适用于不同药剂的加入，方便快捷的限定加药位置，使药剂混合均匀充分，利于反应。
为实现上述目的，本实用新型提供如下技术方案：一种污水处理池加药设备，包括配药箱、转轴和承载板，所述承载板固定连接于配药箱顶部，所述承载板的上端安装有电机，所述电机的输出端与转轴转动连接，所述转轴的外侧通过转动轴承连接有活动板，所述活动板的内部分别设有第一通孔、第二通孔和第三通孔，所述第一通孔的内部设有入药管，所述转轴的外侧设有搅拌桨，所述配药箱底部边缘处设有凸块和出药管，所述第一通孔、第二通孔和第三通孔均设有四组，且所述第一通孔、第二通孔和第三通孔到活动板中心的距离依次减小。
进一步，所述承载板与转轴之间通过转动轴承连接，且所述电机通过支杆与承载板连接。
进一步，各组第一通孔、第二通孔和第三通孔分别等角度分布在活动板的内部。
进一步，所述入药管的外侧设有安装板，且所述安装板通过螺栓与活动板固定连接。
进一步，所述活动板的内部设有与螺栓相匹配的螺孔。
与现有技术相比，本实用新型的有益效果是：
1、通过在活动板的内部设有四组第一通孔，并在转轴的下端设有搅拌桨，该组合结构可以根据配药箱内液面高度调节搅拌桨的转速，同时对应调整加药位置，使加药点位于搅拌形成的涡流不同位置，实现药粉或药液快速分散，降低能耗;
2、通过在活动板的内部设有第一通孔、第二通孔和第三通孔，并将入药管通过螺栓安装在通孔的内部，该组合结构便于入药管的拆装，可以根据配药箱的大小来选择到活动板中心距离不等的通孔，调整加药位置;
3、本实用新型结构简单，混合均匀，拆装便捷，利于反应，适用性广，使用安全方便。
