申请日2018.04.11
公开(公告)日2019.01.01
IPC分类号C02F9/04
摘要
本实用新型公开了一种水处理设备，包括装置本体，所述装置本体的中部安装有立管，所述立管的下部通过挡板与装置本体的下部固定连接，所述立管的侧部设置有过滤网，所述过滤网的一侧通过橡胶垫安装有卡块，所述过滤网的下部设置有储物箱，所述储物箱的侧部通过连接板连接有手柄，所述手柄的对立面设置有凸块，所述储物箱、装置本体、立管和挡板之间的空隙构成容腔，所述装置本体的侧部开有进水口，所述立管的上部连接有出水口。本实用新型通过在过滤网的侧部设置卡块，在储物箱的侧部设置手柄，简单方便的实现过滤网以及活性炭的更换，在更换过程中，不必将装置本体整体拆开，减少人工操作，提高更换效率。
权利要求书

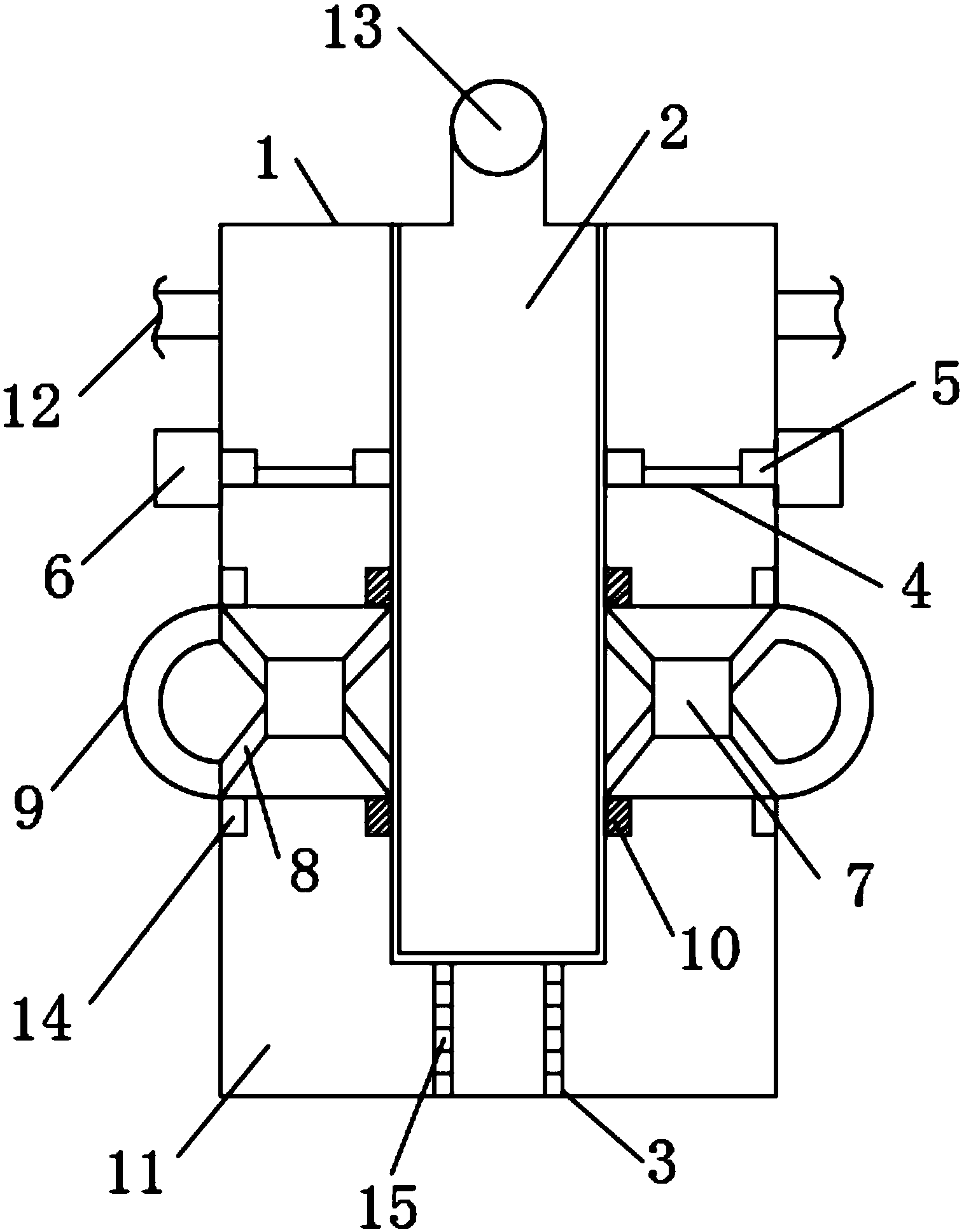

1.一种水处理设备，包括装置本体(1)，其特征在于：所述装置本体(1)的中部安装有立管(2)，所述立管(2)的下部通过挡板(3)与装置本体(1)的下部固定连接，所述立管(2)的侧部设置有过滤网(4)，所述过滤网(4)的一侧通过橡胶垫(5)安装有卡块(6)，所述过滤网(4)的下部设置有储物箱(7)，所述储物箱(7)的侧部通过连接板(8)连接有手柄(9)，所述手柄(9)的对立面设置有凸块(10)，所述储物箱(7)、装置本体(1)、立管(2)和挡板(3)之间的空隙构成容腔(11)，所述装置本体(1)的侧部开有进水口(12)，所述立管(2)的上部连接有出水口(13)。
2.根据权利要求1所述的一种水处理设备，其特征在于：所述进水口(12)相对于装置本体(1)呈对称设置有两组，且所述进水口(12)的数量分别与过滤网(4)的数量以及储物箱(7)的数量相一致。
3.根据权利要求1所述的一种水处理设备，其特征在于：所述过滤网(4)呈“凹字形”设置，且所述过滤网(4)的厚度在5cm-10cm。
4.根据权利要求1所述的一种水处理设备，其特征在于：所述装置本体(1)的内壁开有与凸块(10)相匹配的凹槽(14)，且所述凸块(10)与凹槽(14)呈一一对应设置。
5.根据权利要求1所述的一种水处理设备，其特征在于：所述挡板(3)的内部均匀开有贯穿孔(15)，且所述挡板(3)相对于立管(2)对称布置有两组。
6.根据权利要求1所述的一种水处理设备，其特征在于：所述手柄(9)和卡块(6)均安装与装置本体(1)的外壁，且所述手柄(9)与卡块(6)处于同一立平面上。
说明书
一种水处理设备
技术领域
本实用新型涉及水处理技术领域，具体涉及一种水处理设备。
背景技术
自来水中含有少量的钙、镁元素是人体所需要的，含有过量的钙、镁元素则对人体有害，易在脏器内形成积石或导致血管硬化，这样的水口味不佳，不能制备出合格的饮料，并且因为水垢、水渣的影响还会造成一些昂贵设备的毁坏、缩短使用寿命、降低热能利用效率等等。因此，高硬度水在使用前应首先将其钙、镁离子含盆降低，而降低钙、镁离子含量或将钙、镁离子基本除去的处理过程就称为水的软化处理。
现有的水软化设备，多是将硬水依次通过粗滤、吸附和精细过滤以及树脂粒子多个步骤完成水，过滤网和活性炭需要定期更换，以保证装置的软化效果，但是上述各步骤的装置多是通过安装在装置内部，这就导致装置内部结构更换困难，不利于设备的维修与零部件的更换。
实用新型内容
本实用新型的目的在于提供一种水处理设备，简单方便的实现过滤网以及活性炭的更换，避免装置本体的拆卸，减少操作步骤，方便人工操作，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种水处理设备，包括装置本体，所述装置本体的中部安装有立管，所述立管的下部通过挡板与装置本体的下部固定连接，所述立管的侧部设置有过滤网，所述过滤网的一侧通过橡胶垫安装有卡块，所述过滤网的下部设置有储物箱，所述储物箱的侧部通过连接板连接有手柄，所述手柄的对立面设置有凸块，所述储物箱、装置本体、立管和挡板之间的空隙构成容腔，所述装置本体的侧部开有进水口，所述立管的上部连接有出水口。
优选的，所述进水口相对于装置本体呈对称设置有两组，且所述进水口的数量分别与过滤网的数量以及储物箱的数量相一致。
优选的，所述过滤网呈“凹字形”设置，且所述过滤网的厚度在5cm-10cm。
优选的，所述挡板的内部均匀开有贯穿孔，且所述挡板相对于立管对称布置有两组。
优选的，所述气缸通过橡胶垫固定安装于装置本体的内壁部位，且所述气缸设置有两组。
优选的，所述手柄和卡块均安装与装置本体的外壁，且所述手柄与卡块处于同一立平面上。
与现有技术相比，本实用新型的有益效果是：
1、通过在过滤网的侧部设置卡块，在储物箱的侧部设置手柄，简单方便的实现过滤网以及活性炭的更换，在更换过程中，不必将装置本体整体拆开，减少人工操作，提高更换效率。
2、通过凸块移动，在更换过程中实现对水体的阻挡，防止水的溢出，影响装置使用。
3、本实用新型简单方便的实现过滤网以及活性炭的更换，避免装置本体的拆卸，减少操作步骤，方便人工操作。
