申请日2018.05.16
公开(公告)日2018.08.21
IPC分类号B01D29/01; B01D29/50; B01D29/64; B01D29/96
摘要
本申请公开了一种双侧单层污水处理器的具体结构，在上述技术方案中，本申请具体提供有单侧单层污水处理器的整体结构，包括：下处理箱、限位板、支撑板和上处理箱，其中：双侧，指的是“上处理箱共有两个且对称位于所述下处理箱顶部”;单层，指的是“每个上处理箱内仅一层过滤网”。基于上述技术方案，本申请能够在不拆卸过滤网的前提下，利用调度绳实现调整过滤网的角度，并利用内推板刮去其表面残留的残渣，在水流的冲刷作用下，最终实现对过滤网高效便捷的清理。
翻译权利要求书

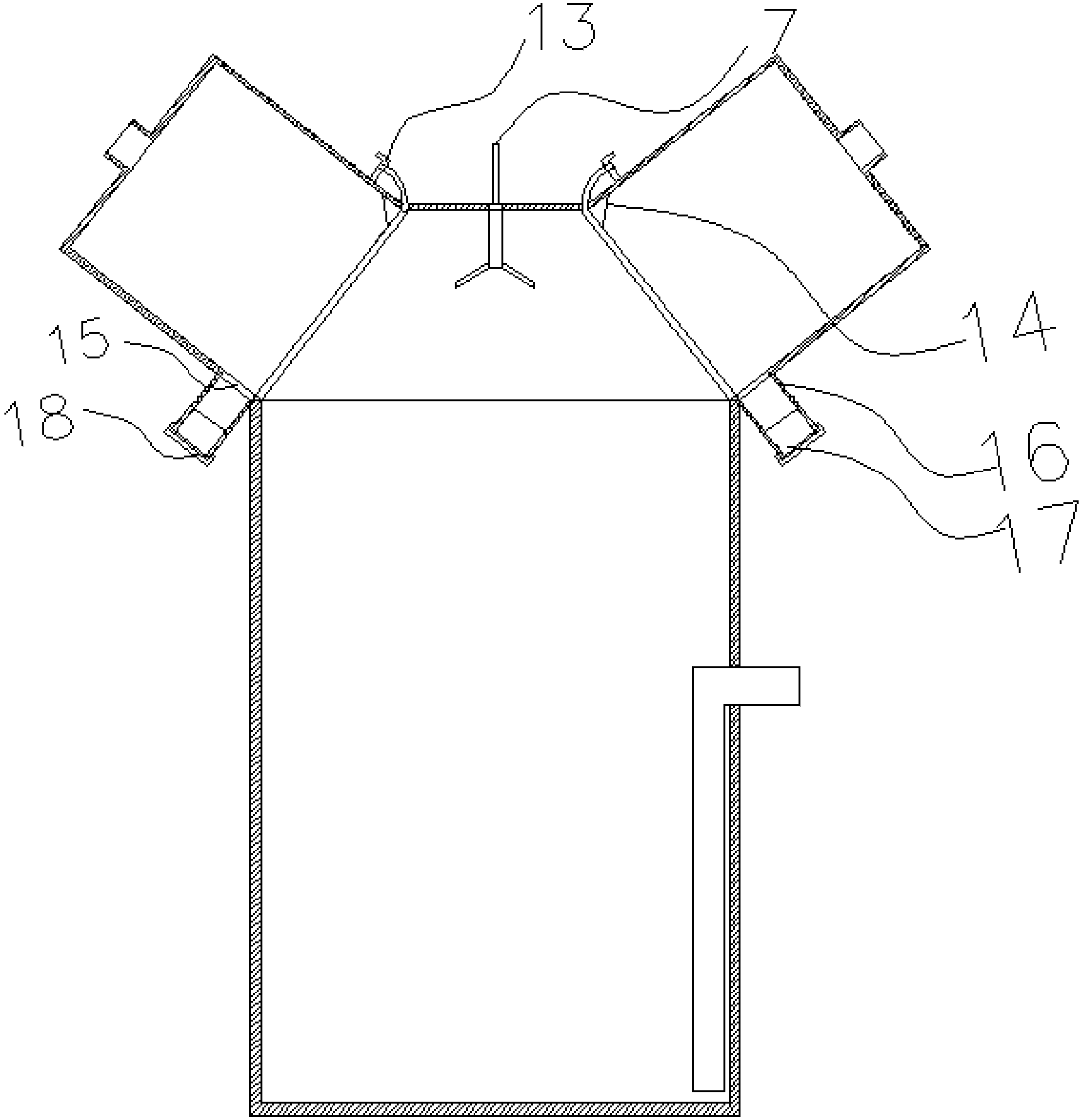

1.一种双侧单层污水处理器，其特征在于：包括：上端开口的长方体下处理箱(1)，两对称地固接在所述下处理箱(1)上端且等腰梯形结构的限位板(2)，水平跨接在两限位板(2)顶部的支撑板(3)和两分别跨接在两所述限位板(2)之间且对称倾斜设置的上处理箱(4);
两所述限位板(2)的底边边沿与所述下处理箱(1)的两上边沿固接;
单个所述上处理箱(4)为长方体结构且其底部开口，单个所述上处理箱(4)的底部四边沿分别与其同侧的两限位板(2)的斜边边沿、支撑板(3)的侧边沿和下处理箱(1)的上边沿固接;两所述上处理箱(4)上分别设有进水口(5);
所述下处理箱的侧壁上设有溢流管(6);所述限位板(2)正中设有竖直向上的居中杆(7)且所述居中杆(7)两侧分别对称设有行程槽(8);所述限位板(2)内壁设有向靠近所述下处理箱(1)一侧延伸的中界板(9)且所述中界板(9)底部对称设有两倾斜设置的止位板(10);
两所述上处理箱(4)上相对靠下的侧壁上分别铰接有过滤网(11)且所述过滤网(11)的自由端恰好能够与所述止位板(10)相配接;所述过滤网(11)的自由端上设有调度绳(12)且所述调度绳(12)能够套接在所述居中杆(7)上;
两所述上处理箱(4)的分别与支撑板(3)固接的侧壁上分别设有L型固定杆(13)，通过沿所述行程槽(8)拉动调度绳(12)，使得调度绳(12)向靠近固定杆(13)的方向运动，所述过滤网(11)随之旋转;直至调度绳(12)运动至其最大位置并与其对应侧的固定杆(13)相固接，所述过滤网(11)位置被限定;
每个所述上处理箱(4)上与所述支撑板(3)相接的侧壁内分别设有横截面为直角三角形的弥合块(14)且所述弥合块(14)的一个直角侧面与所述上处理箱(14)的内壁固接，当调度绳(12)运动至其最大位置并与其对应侧的固定杆(13)相固接时，所述弥合块(14)的一个直角侧面恰与过滤网(11)的表面相接。
两所述上处理箱(4)与所述弥合块(14)正对应的侧壁上分别开设有排出槽(15)且该两侧壁外侧分别设有一圈环绕所述排出槽(15)的弹性伸缩套(16)，两所述弹性伸缩套(16)的自由端分别固接有一外排管路(17)，每个所述外排管路(17)的端口上分别设有密封翻盖(18)且其侧壁能够与其对应侧的上处理箱(4)侧壁固接;两所述排出槽(15)分别与其对应侧的过滤网(11)上与上处理箱(4)侧壁相铰接的一端正对应;
两所述上处理箱(4)上相对靠近所述支撑板(3)的侧壁上分别开设有一圆孔且所述圆孔内分别设有可沿其轴向运动的T型推杆(19)，所述T型推杆(19)的T型头暴露在所述上处理箱(4)外且所述T型推杆(19)的自由端设有一内推板(20)，所述内推板(20)位于所述上处理箱(4)内且与所述上处理箱(4)侧壁相平行;当调度绳(12)运动至其最大位置并与其对应侧的固定杆(13)相固接时，所述内推板(20)的底部恰与所述过滤网(11)上表面相接触。
2.根据权利要求1所述的一种双侧单层污水处理器，其特征在于：所述内推板(20)的底部设有可弯曲的弹性辅助片(21)，当调度绳(12)位于所述行程槽(8)上最接近居中杆(7)的位置处，所述内推板(20)与上处理箱(4)侧壁距离最近时，所述弹性辅助片(21)呈弯曲状态;当调度绳(12)位于所述行程槽(8)上最远离居中杆(7)的位置处，所述内推板(20)与上处理箱(4)相互远离，所述弹性辅助片(21)呈延伸状态且其恰好接触所述过滤网(11)上表面。
3.根据权利要求1或2所述的一种双侧单层污水处理器，其特征在于：两所述弥合块(14)上分别设有第一通道(22)，当调度绳(12)位于所述行程槽(8)上最远离居中杆(7)的位置处，所述第一通道(22)的轴线恰与所述过滤网(11)的上表面相齐平;所述上处理箱(4)的侧壁上设有中空注入柱(23)且所述注入柱(23)与所述第一通道(22)连通。
4.根据权利要求1或2所述的一种双侧单层污水处理器，其特征在于：所述内推板(20)上设有内置的第一空腔(24)且所述内推板(20)的侧壁底部设有与所述第一空腔(24)相连通的开口，所述T型推杆(19)上分别设有与所述第一空腔(24)相连通的第二空腔(25)且所述T型推杆(19)侧壁上分别设有与所述第二空腔(25)相连通的注入口(26)。
5.根据权利要求2所述的一种双侧单层污水处理器，其特征在于：所述内推板(20)上设有内置的第一空腔(24)且所述内推板(20)的底部设有与所述第一空腔(24)相连通的开口，所述T型推杆(19)上分别设有与所述第一空腔(24)相连通的第二空腔(25)且两所述T型推杆(19)侧壁上分别设有与所述第二空腔(25)相连通的注入口(26);所述弹性辅助片(21)中部设有与所述内推板(20)的底部开口相连通的第三空腔(27)且所述弹性辅助片(21)的底部设有开口。
6.根据权利要求1所述的一种双侧单层污水处理器，其特征在于：所述上处理箱(4)上与所述内推板(20)正对应的侧壁上设有净水口道(28)，调度绳(12)位于所述行程槽(8)上最远离居中杆(7)的位置处，所述净水口道(28)正对应所述过滤网(11)。
7.根据权利要求1-6任一项所述的一种双侧单层污水处理器，其特征在于：所述中界板(9)正中设有第四空腔(29)且所述中界板(9)底部开口并与第四空腔(29)连通;所述支撑板(3)顶部两端上设有两对称设置的中空柱状通柱(30)且两所述通柱(30)均与第四空腔(29)连通，两所述通柱(30)与所述居中杆(7)在同一直线上;
所述第四空腔(29)内设有倒Y型结构的散射管路(31)且所述散射管路(31)上端设有两导入管(32)，两所述导入管(32)分别进入所述通柱(30)且两导入管(32)的自由端上分别配接有能够暴露在通柱(30)外的中空止位头(33)，通过提起或放下止位头(33)能够调整散射管路(31)在第四空腔(29)内的位置;所述散射管路(31)的底部对称设有两翼板(34)且两翼板(34)的自由端分别设有开口。
说明书
双侧单层污水处理器
技术领域
本公开一般涉及节能环保技术领域，具体涉及双侧单层污水处理器。
背景技术
随着现代化发展加快，城市生产和生活产生的污水也在逐年增多，尤其是生活污水，因污染源多、排放量大，导致城市污水管道负荷较重，经常遇到积淤堵塞的问题。为了防止污水管道堵塞，现有技术通常是在污染源处安装初级过滤处理装置，将污水进行初步的过滤除渣，以减轻后续污水处理的压力。
但现有的污水处理器通常需要将过滤网拆卸进行除渣清洗，不仅操作繁琐，费时费力，且污水处理器需要停机，影响正常使用。为此，有待对现有污水处理器进行改进。为解决上述技术问题，专利ZL2017111571240公开有一种污水处理器，其主体为过滤箱，过滤箱内靠近进水口设置过滤网板，过滤箱一侧设有溢流口，并连接溢流管。过滤箱顶部设置电动缸，电动缸的活塞杆竖向伸入过滤箱内，并固定连接过滤网板，过滤网板随活塞杆运动沿过滤箱内呈竖向滑动，且过滤网板边缘与过滤箱内壁滑动接触。过滤箱内与溢流口相对的一侧面设有水平高度低于溢流口的排渣口，过滤箱内壁设有滑动封闭排渣口的阀板机构，阀板机构包括阀板、阀板座、复位弹簧。初始状态下，阀板密封排渣口，当过滤网板随活塞杆向下运动至过滤箱的储水中时，过滤网板推动阀板打开排渣口，过滤网板实现自动反冲除渣。
虽然上述技术方案一定程度上解决了上述技术问题，但是，其仍然存在以下，即：当过滤网板随活塞杆向下运动至过滤箱的储水中时，虽然可以依靠反冲将其上残渣进行清理，但反冲水流流速有限，清除残渣效果一般，亟待改进。
发明内容
鉴于现有技术中的上述缺陷或不足，期望提供一种相较于现有技术而言，能够在不拆卸滤网的情况下，有效清除滤网上残渣的双侧单层污水处理器。
第一方面，一种双侧单层污水处理器，包括：上端开口的长方体下处理箱，两对称地固接在所述下处理箱上端且等腰梯形结构的限位板，水平跨接在两限位板顶部的支撑板和两分别跨接在两所述限位板之间且对称倾斜设置的上处理箱;两所述限位板的底边边沿与所述下处理箱的两上边沿固接;所述下处理箱的侧壁上设有溢流管;单个所述上处理箱为长方体结构且其底部开口，单个所述上处理箱的底部四边沿分别与其同侧的两限位板的斜边边沿、支撑板的侧边沿和下处理箱的上边沿固接;两所述上处理箱上分别设有进水口;所述限位板正中设有竖直向上的居中杆且所述居中杆两侧分别对称设有行程槽;所述限位板内壁设有向靠近所述下处理箱一侧延伸的中界板且所述中界板底部对称设有两倾斜设置的止位板;两所述上处理箱上相对靠下的侧壁上分别铰接有过滤网且所述过滤网的自由端恰好能够与所述止位板相配接;所述过滤网的自由端上设有调度绳且所述调度绳能够套接在所述居中杆上;两所述上处理箱的分别与支撑板固接的侧壁上分别设有L型固定杆，通过沿所述行程槽拉动调度绳，使得调度绳向靠近固定杆的方向运动，所述过滤网随之旋转;直至调度绳运动至其最大位置并与其对应侧的固定杆相固接，所述过滤网位置被限定;每个所述上处理箱上与所述支撑板相接的侧壁内分别设有横截面为直角三角形的弥合块且所述弥合块的一个直角侧面与所述上处理箱的内壁固接，当调度绳运动至其最大位置并与其对应侧的固定杆相固接时，所述弥合块的一个直角侧面恰与过滤网的表面相接;两所述上处理箱与所述弥合块正对应的侧壁上分别开设有排出槽且该两侧壁外侧分别设有一圈环绕所述排出槽的弹性伸缩套，两所述弹性伸缩套的自由端分别固接有一外排管路，每个所述外排管路的端口上分别设有密封翻盖且其侧壁能够与其对应侧的上处理箱侧壁固接;两所述排出槽分别与其对应侧的过滤网上与上处理箱侧壁相铰接的一端正对应;两所述上处理箱上相对靠近所述支撑板的侧壁上分别开设有一圆孔且所述圆孔内分别设有可沿其轴向运动的T型推杆，所述T型推杆的T型头暴露在所述上处理箱外且所述T型推杆的自由端设有一内推板，所述内推板位于所述上处理箱内且与所述上处理箱侧壁相平行;当调度绳运动至其最大位置并与其对应侧的固定杆相固接时，所述内推板的底部恰与所述过滤网上表面相接触。
根据本申请实施例提供的技术方案，所述内推板的底部设有可弯曲的弹性辅助片，当调度绳位于所述行程槽上最接近居中杆的位置处，所述内推板与上处理箱侧壁距离最近时，所述弹性辅助片呈弯曲状态;当调度绳位于所述行程槽上最远离居中杆的位置处，所述内推板与上处理箱相互远离，所述弹性辅助片呈延伸状态且其恰好接触所述过滤网上表面。
根据本申请实施例提供的技术方案，两所述弥合块上分别设有第一通道，当调度绳位于所述行程槽上最远离居中杆的位置处，所述第一通道的轴线恰与所述过滤网的上表面相齐平;所述上处理箱的侧壁上设有中空注入柱且所述注入柱与所述第一通道连通。
根据本申请实施例提供的技术方案，所述内推板上设有内置的第一空腔且所述内推板的侧壁底部设有与所述第一空腔相连通的开口，所述T型推杆上分别设有与所述第一空腔相连通的第二空腔且所述T型推杆侧壁上分别设有与所述第二空腔相连通的注入口。
根据本申请实施例提供的技术方案，所述内推板上设有内置的第一空腔且所述内推板的底部设有与所述第一空腔相连通的开口，所述T型推杆上分别设有与所述第一空腔相连通的第二空腔且两所述T型推杆侧壁上分别设有与所述第二空腔相连通的注入口;所述弹性辅助片中部设有与所述内推板的底部开口相连通的第三空腔且所述弹性辅助片的底部设有开口。
根据本申请实施例提供的技术方案，所述上处理箱上与所述内推板正对应的侧壁上设有净水口道，调度绳位于所述行程槽上最远离居中杆的位置处，所述净水口道正对应所述过滤网。
根据本申请实施例提供的技术方案，所述中界板正中设有第四空腔且所述中界板底部开口并与第四空腔连通;所述支撑板顶部两端上设有两对称设置的中空柱状通柱且两所述通柱均与第四空腔连通，两所述通柱与所述居中杆在同一直线上;所述第四空腔内设有倒Y型结构的散射管路且所述散射管路上端设有两导入管，两所述导入管分别进入所述通柱且两导入管的自由端上分别配接有能够暴露在通柱外的中空止位头，通过提起或放下止位头能够调整散射管路在第四空腔内的位置;所述散射管路的底部对称设有两翼板且两翼板的自由端分别设有开口。
综上所述，本申请中提供有一种双侧单层污水处理器的具体结构，在上述技术方案中，本申请具体提供有单侧单层污水处理器的整体结构，包括：下处理箱、限位板、支撑板和上处理箱，其中：双侧，指的是“上处理箱共有两个且对称位于所述下处理箱顶部”;单层，指的是“每个上处理箱内仅一层过滤网”。基于上述技术方案，本申请能够在不拆卸过滤网的前提下，利用调度绳实现调整过滤网的角度，并利用内推板刮去其表面残留的残渣，在水流的冲刷作用下，最终实现对过滤网高效便捷的清理。
