申请日2018.04.10
公开(公告)日2018.07.20
IPC分类号C02F1/00; C02F1/28; C02F1/52
摘要
本发明公开了一种生活污水的高效处理设备，包括箱体和开设于箱体内的污水处理室，所述污水处理室内设有侧壁为网状结构的旋转筒，所述旋转筒内设有旋转叶片和转轴，所述旋转叶片与转轴可拆卸连接，所述转轴侧壁的两侧分别设有锁紧部件;通过上述结构的设置，对旋转叶片进行可拆卸的设置，以便于旋转叶片需要更换时，对旋转叶片进行拆卸，从而方便更换，同时在旋转叶片旋转工作时，可以锁紧旋转叶片，避免其脱落，大大减少了旋转叶片更换所需的时间，提高了效率。
权利要求书

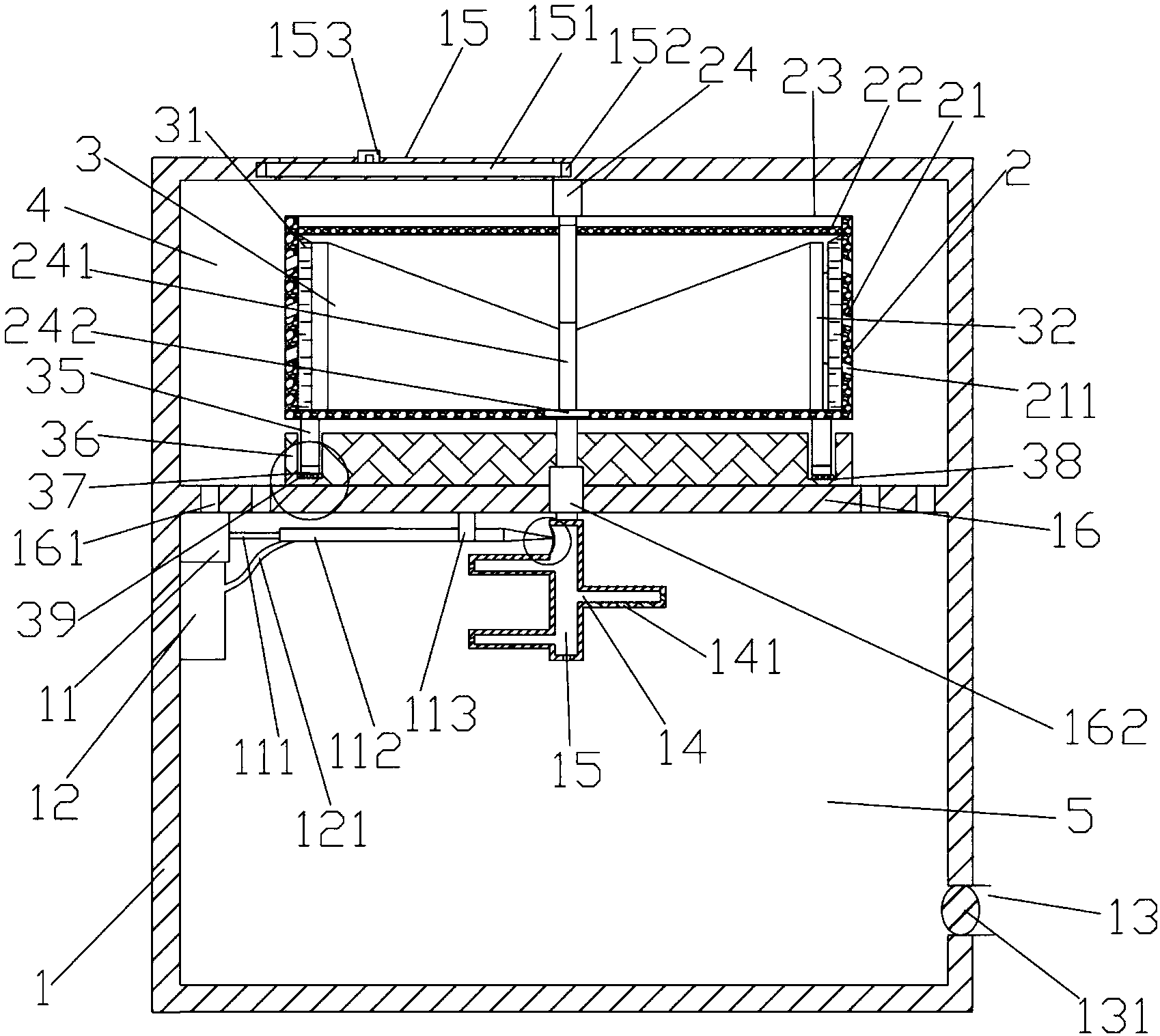

1.一种生活污水的高效处理设备，包括箱体(1)和开设于箱体(1)内的污水处理室(4)，所述污水处理室(4)内设有侧壁为网状结构的旋转筒(2)，所述旋转筒(2)内设有旋转叶片(3)和转轴(241);其特征在于：所述旋转叶片(3)与转轴(241)可拆卸连接，所述转轴(241)侧壁的两侧分别设有锁紧部件。
2.根据权利要求1所述的生活污水的高效处理设备，其特征在于：所述锁紧部件包括压块(6)和锁环(61)，所述锁环(61)与压块(6)活动连接。
3.根据权利要求1所述的生活污水的高效处理设备，其特征在于：所述转轴(241)设有插槽(2411)，所述插槽(2411)设有插入口(2411)和锁紧部(2412)，所述插入口(2411)的宽度大于锁紧部(2412)的宽度。
4.根据权利要求3所述的生活污水的高效处理设备，其特征在于：所述旋转叶片(3)设有与插槽(2411)相配合的凸起部(2413)。
5.根据权利要求2所述的生活污水的高效处理设备，其特征在于：所述转轴(241)侧壁上设有支撑块(64)，所述支撑块(64)通过第一滚轴(65)与压块(6)活动连接。
6.根据权利要求2所述的生活污水的高效处理设备，其特征在于：所述旋转叶片(3)侧壁上设有与锁环(61)相配合的锁块(62)，所述锁块(62)末端设有钩部(63)。
7.根据权利要求2所述的生活污水的高效处理设备，其特征在于：所述压块(6)通过第二滚轴(611)连接锁环(61)，所述压块(6)上设有半球状凸块(66)。
8.根据权利要求1所述的生活污水的高效处理设备，其特征在于：所述旋转筒(2)内部设有可转动的旋转叶片(3)和设于旋转叶片(3)上的毛刷(31)，所述毛刷(31)一端与旋转叶片(3)可伸缩连接，所述毛刷(31)另一端与旋转筒(2)相接触。
9.根据权利要求8所述的生活污水的高效处理设备，其特征在于：所述毛刷(31)一侧设有活动块(32)，所述活动块(32)内部嵌设有支持块(34)，所述活动块(32)的侧壁与支持块(34)侧壁之间固定设有螺旋弹簧(33)。
说明书
生活污水的高效处理设备
技术领域
本发明属于污水处理技术领域，尤其是涉及一种生活污水的高效处理设备。
背景技术
目前,随着我国工业化进程的加快,经济得到迅猛发展,同时对水资源也造成破坏。近年来，各种严重的水污染事件的发生,使得人们发现水资源匮乏已经越来越明显,而节约用水则是力所能及的。
在家庭生活中，人们普遍意识到通过对洗菜水、洗衣水等进行存储用来冲马桶或者浇花等,但是由于使用后的水中含有一些杂物如菜叶,这就导致无法直接进行利用,用来冲马桶则会造成阻塞问题。因此,基于上述问题,已发明了一种生活污水的高效处理设备,其包括包括箱体、开设于箱体内部空腔上部的污水处理室、设于箱体左侧的清水存储室，所述污水处理室内设有底部和侧壁均为网状结构的旋转筒,通过旋转筒对使用后的水进行过滤,通过离心力对杂质与水进行分离，以达到二次利用的目的，而旋转筒内设有旋转叶片，以便于对旋转筒壁上的杂质进行刮除，但是，旋转叶片使用久后，磨损较大，这时要对整个旋转筒进行更换，耗费很多的时间，而且非常麻烦。
发明内容
本发明为了克服现有技术的不足，提供一种旋转叶片可拆卸的生活污水的高效处理设备。
为了实现上述目的，本发明采用以下技术方案：一种生活污水的高效处理设备，包括箱体和开设于箱体内的污水处理室，所述污水处理室内设有侧壁为网状结构的旋转筒，所述旋转筒内设有旋转叶片和转轴，所述旋转叶片与转轴可拆卸连接，所述转轴侧壁的两侧分别设有锁紧部件;通过上述结构的设置，对旋转叶片进行可拆卸的设置，以便于旋转叶片需要更换时，对旋转叶片进行拆卸，从而方便更换，同时在旋转叶片旋转工作时，可以锁紧旋转叶片，避免其脱落，大大减少了旋转叶片更换所需的时间，提高了效率。
所述锁紧部件包括压块和锁环，所述锁环活动连接压块;通过锁环和压块相互之间的配合，使得压块在锁紧过程中，带动锁环进行对旋转叶片的锁扣，提高了锁紧的牢固度，增加了结构的稳定性。
所述转轴设有插槽，所述插槽设有插入口和锁紧部，所述插入口的宽度大于锁紧部的宽度;通过上述结构的设置，插入口可容纳凸起部插入，向下滑动，使得凸起部可以插入插槽内，同时锁紧部对凸起部进行限位固定，使得旋转叶片牢固的插入插槽，提高了结构的稳定性。
所述旋转叶片设有与插槽相配合的凸起部;通过凸起部的设置，使得旋转叶片插入插槽内后，能够在插槽内牢牢的固定住，避免旋转叶片从插槽中脱离，同时方便对旋转叶片进行拆卸，从而更换旋转叶片，提高了更换的效率。
所述转轴侧壁上设有支撑块，所述支撑块通过第一滚轴与压块活动连接;通过支撑块的设置，使得压块可以在支撑块上通过滚轴进行转动，以便于压块在转动的同时对锁环进行带动，从而可以锁紧旋转叶片和转轴。
所述旋转叶片侧壁上设有与锁环相配合的锁块，所述锁块末端设有钩部;通过锁块的设置，使得锁环可以套住锁块，压块拉动锁环扣紧锁块，从而锁紧旋转叶片和转轴，同时钩部对锁环进行限位，避免其从锁块上脱落，从而起到固定的效果，然后压块放松，便可以实现锁环对锁块的放松，从而实现对旋转叶片的拆卸。
所述压块通过第二滚轴连接锁环，所述压块按压部内侧设有半球状凸块;对压块进行上述的设置，锁环可以在压块上自由转动，从而实现对锁块的锁定和放松，起到可拆卸的效果，同时半球状凸块的设置，避免压块在锁紧状态下，受外力作用自动松脱，造成旋转叶片的松动，从而影响旋转叶片的转动。
进一步的，所述旋转筒内部设有可转动的旋转叶片和设于旋转叶片上的毛刷，所述毛刷一端与旋转叶片可伸缩连接，所述毛刷另一端与旋转筒相接触;采用这样的结构设置，旋转叶片可以独立的进行旋转，使得旋转叶片可以实现与旋转筒的转速不同或旋转方向不同，从而对旋转筒筒壁进行及时清理，避免旋转筒堵塞而无法甩出水。
进一步的，所述毛刷一侧设有活动块，所述活动块内部嵌设有支持块，所述活动块的侧壁与支持块侧壁之间固定设有螺旋弹簧;采用这样的结构，为毛刷进行清理时预留缓冲空间，以适应不同大小的杂质，减少毛刷的损耗，延长使用寿命。
本发明具有以下优点：本生活污水的高效处理设备通过旋转叶片和转轴之间的配合连接以及锁紧部件的锁紧，实现对旋转叶片可拆卸的效果，使得需要更换旋转叶片时，可放松锁紧部件，从而实现对旋转叶片的拆卸，达到可更换的效果。
