申请日2018.05.16
公开(公告)日2018.08.17
IPC分类号C02F1/52; C02F101/30
摘要
本发明公开了一种废水处理的三级处理装置，包括废水池，所述废水池的内侧壁之间固定连接有投放网格，此废水处理的三级处理装置结构简单，将絮凝剂摊铺在投放网格内，通过接通外部电源，同时，由于活塞的移动，让气缸内的空气压缩入气囊内，进而使滑块滑动，利用连接杆的连接，让圆盘发生转动，由于螺杆的设置，螺母在跟随圆盘转动的同时还能左右移动，滚轮能够左右移动挤压挤压块，从而使搅拌杆在转动的同时还能在第二弹簧的作用下发生摆动，搅拌杆充分的带动废水流动，让絮凝剂在废水池内充分的与有机物等物质发生反应，从而避免了絮凝剂发生聚沉，也提高了废水处理效果。
翻译权利要求书

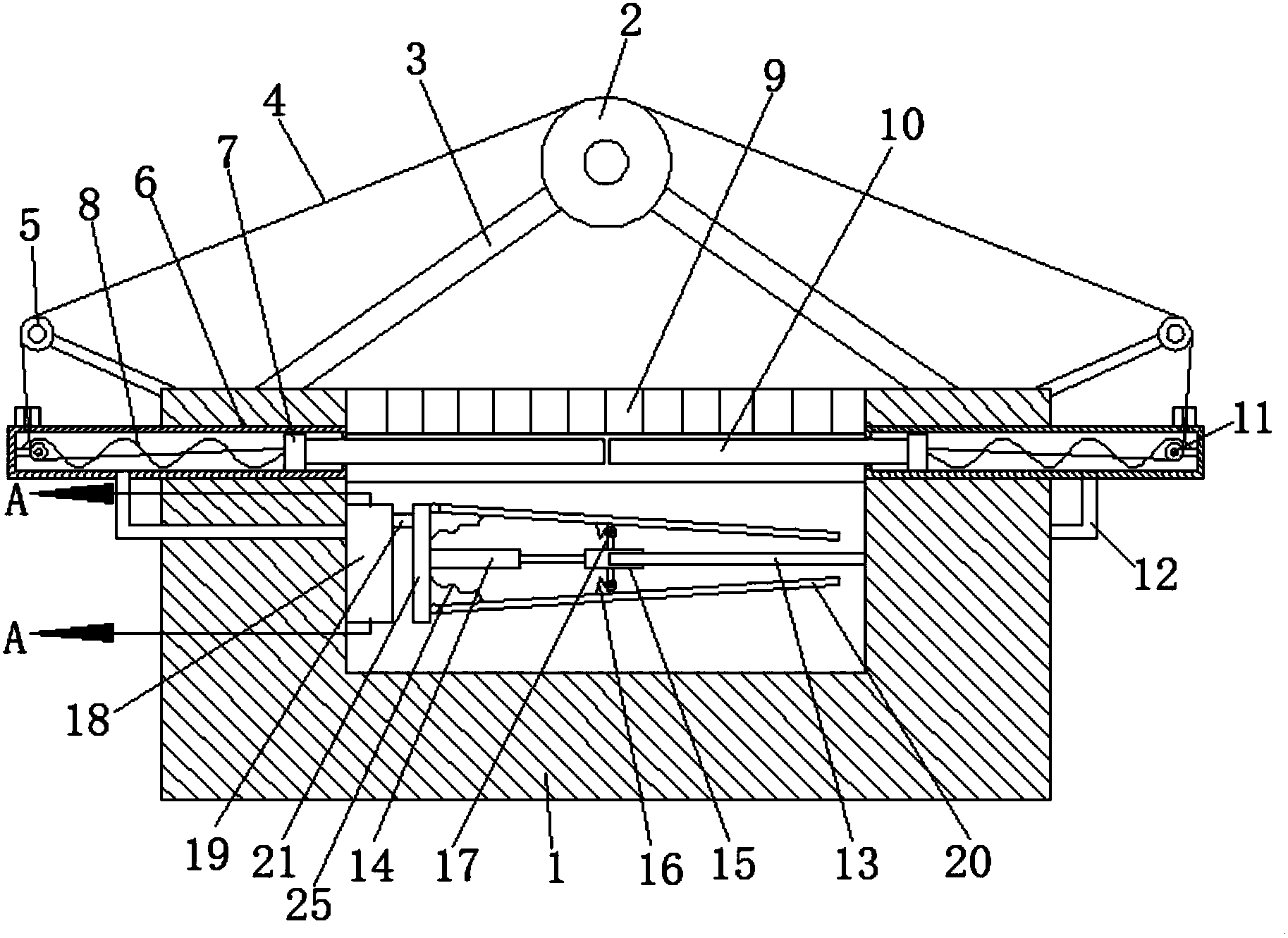

1.一种废水处理的三级处理装置，包括废水池(1)，其特征在于：所述废水池(1)的内侧壁之间固定连接有投放网格(9)，所述废水池(1)的外顶壁通过支架(3)固定连接有电机，电机的输出端固定连接有绕线筒(2)，绕线筒(2)的侧壁固定连接两个钢丝(4)的一端，钢丝(4)的另一端绕过第一定滑轮(5)和第二定滑轮(11)并且连接活塞(7)的一侧，活塞(7)的另一侧固定连接挡板(10)的一端，挡板(10)的另一端滑动贯穿气缸(6)，所述气缸(6)固定贯穿废水池(1)的侧壁，所述活塞(7)与气缸(6)的内壁滑动连接，所述活塞(7)的侧壁通过第一弹簧(8)连接在气缸(6)的内侧壁上，所述钢丝(4)活动贯穿气缸(6)的侧壁，所述第一定滑轮(5)与废水池(1)的外顶壁固定连接，第二定滑轮(11)与气缸(6)的内侧壁固定连接，所述气缸(6)通过管道(12)贯通连接有安装环(18)，安装环(18)为中空结构，安装环(18)与废水池(1)的内侧壁固定连接，所述安装环(18)的内腔中固定连接有连接板(22)，连接板(22)的侧壁固定连接气囊(23)的一端，气囊(23)的另一端固定连接有滑块(24)，滑块(24)与安装环(18)的内壁滑动连接，所述安装环(18)远离废水池(1)的侧壁开设有弧形通孔，所述滑块(24)的侧壁固定连接连接杆(19)的一端，连接杆(19)的另一端滑动贯穿弧形通孔到达安装环(18)的外部并且固定连接圆盘(21)的一侧，圆盘(21)的另一侧固定连接伸缩杆(14)的一端，伸缩杆(14)的另一端固定连接螺母(15)的一端，螺母(15)的另一端螺纹套接螺杆(13)的一端，螺杆(13)的另一端与废水池(1)的内侧壁固定连接，所述圆盘(21)远离连接杆(19)的一侧铰接有若干搅拌杆(20)，搅拌杆(20)的侧壁与圆盘(21)的侧壁之间连接有第二弹簧(25)，所述螺母(15)的外侧壁安装有若干滚轮(17)，多个所述搅拌杆(20)相互靠近的一侧固定连接有挤压块(16)，所述滚轮(17)与挤压块(16)活动连接，所述管道(12)固定贯穿废水池(1)的侧壁。
2.根据权利要求1所述的一种废水处理的三级处理装置，其特征在于：所述搅拌杆(20)的数量多于三个，且多个搅拌杆(20)之间等距环形分布。
3.根据权利要求1所述的一种废水处理的三级处理装置，其特征在于：所述挤压块(16)为楔形结构。
4.根据权利要求1所述的一种废水处理的三级处理装置，其特征在于：所述钢丝(4)贯穿气缸(6)的连接处安装有用于密封的密封件。
5.根据权利要求1所述的一种废水处理的三级处理装置，其特征在于：所述挡板(10)位于投放网格(9)的下方，且挡板(10)的上端面与投放网格(9)的下端面滑动连接。
6.根据权利要求1所述的一种废水处理的三级处理装置，其特征在于：所述伸缩杆(14)位于圆盘(21)的中心。
说明书
一种废水处理的三级处理装置
技术领域
本发明涉及工业环保领域，具体为一种废水处理的三级处理装置。
背景技术
废水处理三个级别中的最后一级，是污水高级处理(又称深度处理)措施。污水经过二级处理后，仍含有磷、氮和难以生物降解的有机物、矿物质、病原体等，需要进一步净化处理，以便消除污染。主要有凝聚沉淀法，一般投放絮凝剂进行沉淀反应，但若是絮凝剂在投放时未分散开来，絮凝剂容易发生聚沉，从而影响废水处理的效果，为此，提出一种废水处理的三级处理装置。
发明内容
本发明的目的在于提供一种废水处理的三级处理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：
一种废水处理的三级处理装置，包括废水池，所述废水池的内侧壁之间固定连接有投放网格，所述废水池的外顶壁通过支架固定连接有电机，电机的输出端固定连接有绕线筒，绕线筒的侧壁固定连接两个钢丝的一端，钢丝的另一端绕过第一定滑轮和第二定滑轮并且连接活塞的一侧，活塞的另一侧固定连接挡板的一端，挡板的另一端滑动贯穿气缸，所述气缸固定贯穿废水池的侧壁，所述活塞与气缸的内壁滑动连接，所述活塞的侧壁通过第一弹簧连接在气缸的内侧壁上，所述钢丝活动贯穿气缸的侧壁，所述第一定滑轮与废水池的外顶壁固定连接，第二定滑轮与气缸的内侧壁固定连接，所述气缸通过管道贯通连接有安装环，安装环为中空结构，安装环与废水池的内侧壁固定连接，所述安装环的内腔中固定连接有连接板，连接板的侧壁固定连接气囊的一端，气囊的另一端固定连接有滑块，滑块与安装环的内壁滑动连接，所述安装环远离废水池的侧壁开设有弧形通孔，所述滑块的侧壁固定连接连接杆的一端，连接杆的另一端滑动贯穿弧形通孔到达安装环的外部并且固定连接圆盘的一侧，圆盘的另一侧固定连接伸缩杆的一端，伸缩杆的另一端固定连接螺母的一端，螺母的另一端螺纹套接螺杆的一端，螺杆的另一端与废水池的内侧壁固定连接，所述圆盘远离连接杆的一侧铰接有若干搅拌杆，搅拌杆的侧壁与圆盘的侧壁之间连接有第二弹簧，所述螺母的外侧壁安装有若干滚轮，多个所述搅拌杆相互靠近的一侧固定连接有挤压块，所述滚轮与挤压块活动连接，所述管道固定贯穿废水池的侧壁。
优选的，所述搅拌杆的数量多于三个，且多个搅拌杆之间等距环形分布。
优选的，所述挤压块为楔形结构。
优选的，所述钢丝贯穿气缸的连接处安装有用于密封的密封件。
优选的，所述挡板位于投放网格的下方，且挡板的上端面与投放网格的下端面滑动连接。
优选的，所述伸缩杆位于圆盘的中心。
与现有技术相比，本发明的有益效果是：此废水处理的三级处理装置结构简单，将絮凝剂摊铺在投放网格内，通过接通外部电源，启动电机，带动绕线筒旋转，通过钢丝的拉扯，使活塞移动，从而使两个挡板相互远离的移动，进而让投放网格内被均匀摊铺的絮凝剂掉入下方废水池内，同时，由于活塞的移动，让气缸内的空气压缩入气囊内，进而使滑块滑动，利用连接杆的连接，让圆盘发生转动，由于螺杆的设置，螺母在跟随圆盘转动的同时还能左右移动，滚轮能够左右移动挤压挤压块，从而使搅拌杆在转动的同时还能在第二弹簧的作用下发生摆动，搅拌杆充分的带动废水流动，让絮凝剂在废水池内充分的与有机物等物质发生反应，从而避免了絮凝剂发生聚沉，也提高了废水处理效果
.
