申请日2018.04.10
公开(公告)日2018.06.05
IPC分类号C02F1/00; C02F1/28
摘要
本实用新型公开了一种用于生活污水的除味装置，包括本体、活性炭吸附层、流量计安装圈和存储箱，所述本体一端安装有进水口，本体另一端安装有出水管，且本体内壁下表面开设有限位槽，本体上表面两侧对称开设有条形孔，所述活性炭吸附层通过条形孔活动插接在限位槽内，所述存储箱安装在本体上表面中间位置，且存储箱上表面安装有进药口，存储箱内安装有水泵，水泵上安装有喷水口，所述流量计安装圈一端通过连接件安装有进水管，流量计安装圈另一端通过连接件安装在进水口上，且流量计安装圈中间位置安装有安装杆，安装杆的上端安装有流量计。本实用新型，将生活污水除味后在排放，且能够自动根据污水管道内污水流量调整处理异味措施。
权利要求书

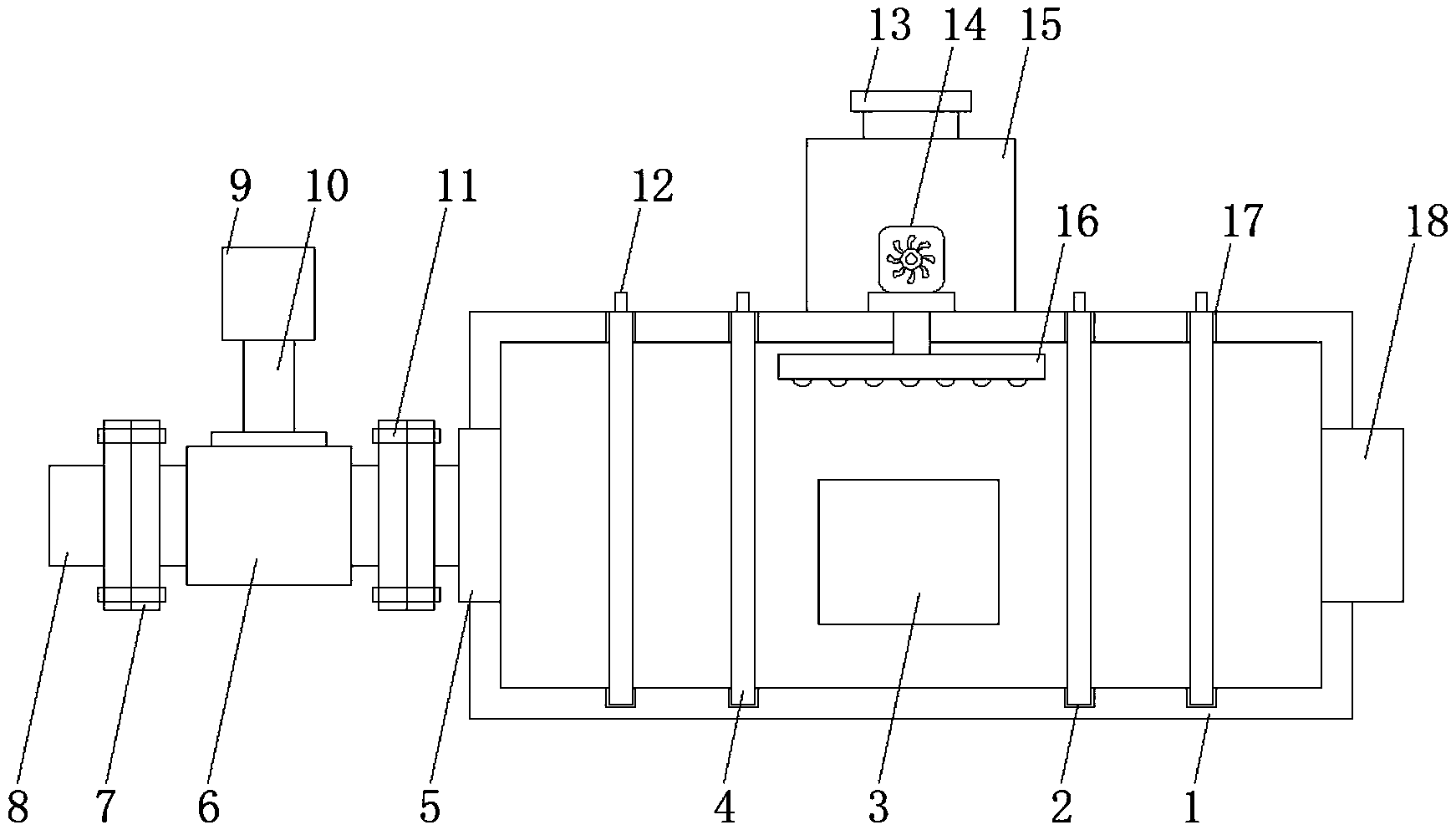

1.一种用于生活污水的除味装置，包括本体(1)、活性炭吸附层(4)、流量计安装圈(6)和存储箱(15)，其特征在于：所述本体(1)一端安装有进水口(5)，本体(1)另一端安装有出水管(18)，且本体(1)内壁下表面开设有限位槽(2)，本体(1)上表面两侧对称开设有条形孔(17)，所述活性炭吸附层(4)通过条形孔(17)活动插接在限位槽(2)内;
所述存储箱(15)安装在本体(1)上表面中间位置，且存储箱(15)上表面安装有进药口(13)，存储箱(15)内安装有水泵(14)，水泵(14)上安装有喷水口(16);
所述流量计安装圈(6)一端通过连接件(7)安装有进水管(8)，流量计安装圈(6)另一端通过连接件(7)安装在进水口(5)上，且流量计安装圈(6)中间位置安装有安装杆(10)，安装杆(10)的上端安装有流量计(9)，所述流量计(9)与控制器(3)电连接，所述控制器(3)与水泵(14)电连接。
2.根据权利要求1所述的一种用于生活污水的除味装置，其特征在于：所述连接件(7)上安装有安装钉(11)。
3.根据权利要求1所述的一种用于生活污水的除味装置，其特征在于：所述本体(1)前表面中间位置安装有控制器(3)。
4.根据权利要求1所述的一种用于生活污水的除味装置，其特征在于：所述喷水口(16)贯穿本体(1)。
5.根据权利要求1所述的一种用于生活污水的除味装置，其特征在于：所述活性炭吸附层(4)共四个，且四个活性炭吸附层(4)在本体(1)内均匀分布。
6.根据权利要求1所述的一种用于生活污水的除味装置，其特征在于：所述活性炭吸附层(4)上表面安装有把手(12)。
说明书
一种用于生活污水的除味装置
技术领域
本实用新型涉及生活污水处理装置技术领域，具体为一种用于生活污水的除味装置。
背景技术
生活污水是居民日常生活中排出的废水，主要来源于居住建筑和公共建筑，如住宅、机关、学校、医院、商店、公共场所及工业企业卫生间等。生活污水所含的污染物主要是有机物(如蛋白质、碳水化合物、脂肪、尿素、氨氮等)和大量病原微生物(如寄生虫卵和肠道传染病毒等)。存在于生活污水中的有机物极不稳定，容易腐化而产生恶臭。细菌和病原体以生活污水中有机物为营养而大量繁殖，可导致传染病蔓延流行。因此，生活污水排放前必须进行处理，一般在家庭生活当中污水不经过处理就直接排放，管道内经常出现异味，对日常生活造成不便。
实用新型内容
本实用新型的目的在于提供一种用于生活污水的除味装置，具备将生活污水除味后在排放，且能够自动根据污水管道内污水流量调整处理异味措施的优点，解决一般在家庭生活当中污水不经过处理就直接排放，管道内经常出现异味，对日常生活造成不便的问题。
为实现上述目的，本实用新型提供如下技术方案：一种用于生活污水的除味装置，包括本体、活性炭吸附层、流量计安装圈和存储箱，所述本体一端安装有进水口，本体另一端安装有出水管，且本体内壁下表面开设有限位槽，本体上表面两侧对称开设有条形孔，所述活性炭吸附层通过条形孔活动插接在限位槽内;
所述存储箱安装在本体上表面中间位置，且存储箱上表面安装有进药口，存储箱内安装有水泵，水泵上安装有喷水口;
所述流量计安装圈一端通过连接件安装有进水管，流量计安装圈另一端通过连接件安装在进水口上，且流量计安装圈中间位置安装有安装杆，安装杆的上端安装有流量计，所述流量计与控制器电连接，所述控制器与水泵电连接。
优选的，所述连接件上安装有安装钉。
优选的，所述本体前表面中间位置安装有控制器。
优选的，所述喷水口贯穿本体。
优选的，所述活性炭吸附层共四个，且四个活性炭吸附层在本体内均匀分布。
优选的，所述活性炭吸附层上表面安装有把手。
与现有技术相比，本实用新型的有益效果如下：
1、本实用新型用于生活污水的除味装置通过设置控制器、流量计、水泵、活性炭吸附层和存储箱，在使用时，污水从进水管进入，流经流量计，从进水口进入本体内，经过活性炭吸附层，活性炭吸附层吸收水体中的产生异味的物质，将异味除去后污水从出水管流出，当流量计检测到进水管内污水流量超出预警值时，流量计将信息传递给控制器，控制器控制水泵工作，水泵将污水除味药剂通过喷水口喷洒出去，辅助活性炭吸附层对污水进行除味，当进水管内流量小于预警值时，流量计将信息传递给控制器，控制器控制水泵停止工作，具备将生活污水除味后在排放，且能够自动根据污水管道内污水流量调整处理异味措施的优点。
2、本实用新型用于生活污水的除味装置通过设置限位槽、条形孔、和把手，在使用时，当活性炭吸附层达到饱满状态时，可以将活性炭吸附层通过条形孔内抽出，对活性炭吸附层进行更换，结构简单，操作容易，确保该装置处于良好工作状态。
