申请日2018.04.11
公开(公告)日2019.01.08
IPC分类号C02F1/00; C02F103/30
摘要
本实用新型涉及一种印染废水回用设备，包括池体,所述池体上横跨有板体，所述板体上设有搅拌装置，所述搅拌装置包括电机和转动连接在板体上且位于池体内的转动轴，所述转动轴远离板体的端部垂直于转动轴设有多个连接杆，多个连接杆位于转动轴的周向位置，多个连接杆远离转动轴的端部于竖直方向垂直于连接杆设有搅拌轴，所述搅拌轴的周向位置上设有多个搅拌叶片，当需要对池体内的废水进行搅拌时，通过驱动电机使得电机带动转动轴转动，转动轴带动连接杆转动使得连接杆上的搅拌轴转动，搅拌轴带动多个搅拌叶片转动，进而对池体内的废水充分搅拌，因搅拌轴为多个，可同时产生转动从而使得池体内的废水搅拌充分，提高了对水解酸化的效果。
权利要求书

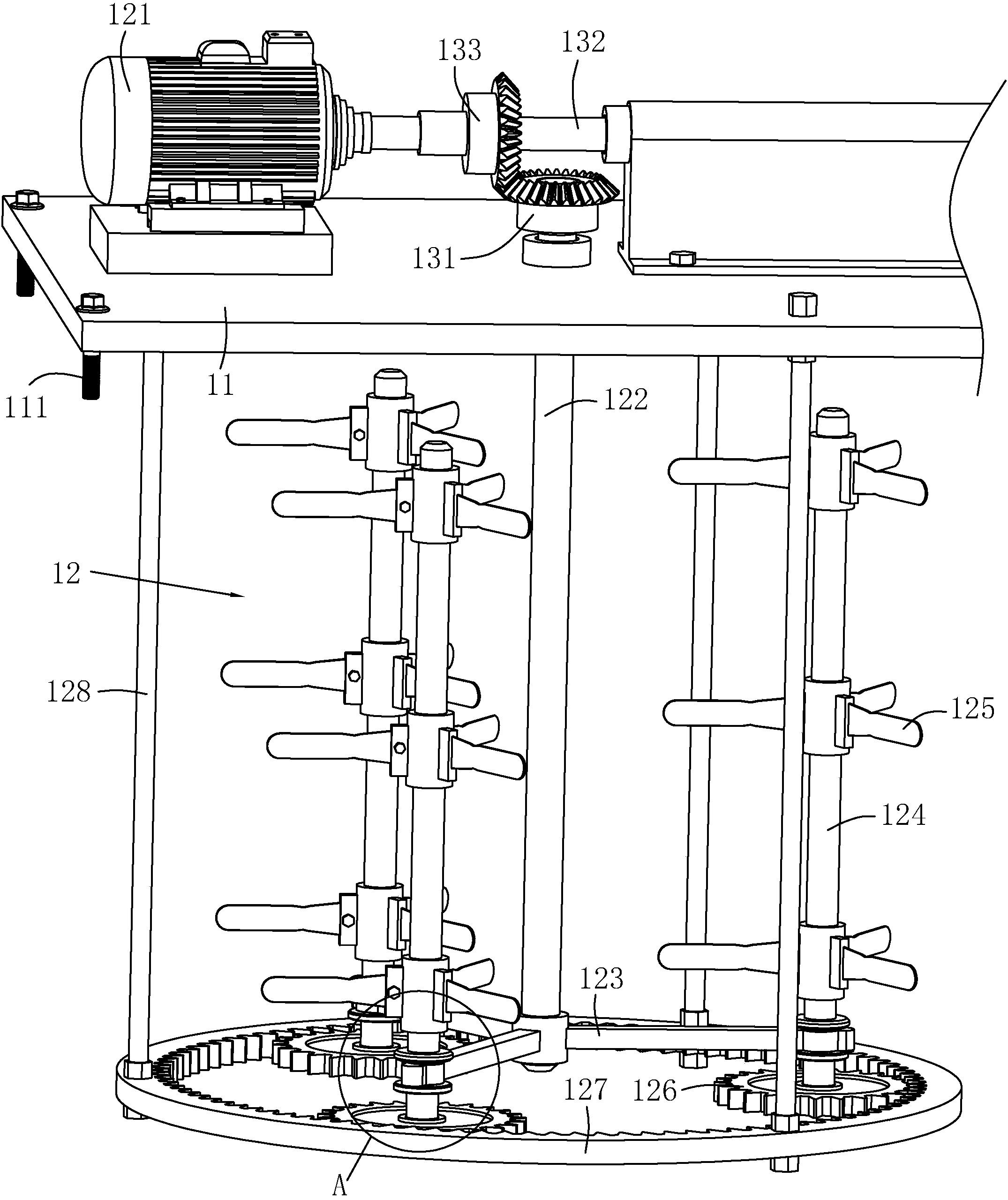

1.一种印染废水回用设备，包括池体(1),其特征在于，所述池体(1)上横跨有板体(11)，所述板体(11)上设有搅拌装置(12)，所述搅拌装置(12)包括电机(121)和转动连接在板体(11)上且位于池体(1)内的转动轴(122)，所述转动轴(122)远离板体(11)的端部垂直于转动轴(122)设有多个连接杆(123)，多个连接杆(123)位于转动轴(122)的周向位置，多个连接杆(123)远离转动轴(122)的端部于竖直方向垂直于连接杆(123)设有搅拌轴(124)，所述搅拌轴(124)的周向位置上设有多个搅拌叶片(125)。
2.根据权利要求1所述的一种印染废水回用设备，其特征在于，所述搅拌轴(124)的端部转动连接在所述连接杆(123)上，所述搅拌装置(12)还包括固定连接在所述搅拌轴(124)远离搅拌叶片(125)的端部的转动齿轮(126)，多个所述搅拌轴(124)的周向位置上与板体(11)固定连接有环形齿轮(127)，所述环形齿轮(127)通过固定杆(128)与板体(11)固定连接，所述环形齿轮(127)的齿部朝向转动轴(122)所在的位置设置，所述转动轴(122)转动带动转动齿轮(126)与所述环形齿轮(127)啮合。
3.根据权利要求2所述的一种印染废水回用设备，其特征在于，所述搅拌装置(12)于板体(11)上设有多组。
4.根据权利要求3所述的一种印染废水回用设备，其特征在于，所述板体(11)上设有用于驱动多个搅拌装置(12)同时搅拌的驱动组件(13)。
5.根据权利要求4所述的一种印染废水回用设备，其特征在于，所述驱动组件(13)包括固定连接在转动轴(122)远离连接杆(123)端部的第一锥齿轮(131)，所述电机(121)的输出端上固定连接有驱动杆(132)，所述驱动杆(132)上固定连接有多个与每个第一锥齿轮(131)啮合的第二锥齿轮(133)。
6.根据权利要求5所述的一种印染废水回用设备，其特征在于，相邻的所述第二锥齿轮(133)相对设置。
7.根据权利要求6所述的一种印染废水回用设备，其特征在于，所述搅拌轴(124)上于连接杆(123)端部所在的位置设有用于防止连接杆(123)于连接杆(123)上于竖直方向移动的凸缘(1241)。
8.根据权利要求1所述的一种印染废水回用设备，其特征在于，所述板体(11)与池体(1)的边缘可拆卸连接。
9.根据权利要求8所述的一种印染废水回用设备，其特征在于，所述板体(11)通过螺栓(111)固定连接在所述池体(1)的边缘位置上。
说明书
一种印染废水回用设备
技术领域
本实用新型涉及印染废水处理领域，尤其涉及一种印染废水回用设备。
背景技术
印染废水水质水量波动大，有机物污染浓度高、色度深，属于难处理工业废水。同时，印染行业废水排放居全国工业部门废水排放量第2位、污染物排放量第4位。因此，根据印染企业实际情况，合理优选废水处理工艺和设备，提升废水处理效果，实现部分废水回用，对缓解水资源短缺，实现印染行业绿色转型，具有重大的环境保护意义。
现有的印染废水回用系统包括收集碱减量废水和精炼废水的收集池，收集池中的废水经过加入硫酸的中和池达到调节pH值以及起到一定的混凝作用，经过调节的废水进入混凝池中与混凝剂发生化学反应，经过混凝池内的废水进入预沉淀池内进行泥水分离，分离后的废水进入酸化水解池内进行调节pH值，提高废水的可生化性，减轻后续处理的负担，再经曝气池好氧生化处理后出水自流入沉淀分离，出水全部进入气浮池进一步去除SS和部分COD，出水自流入斜板沉淀池沉淀处理后部分经生化滤池的生化氧化处理，再经无阀滤池处理进一步去除废水中的COD、SS、色度，出水回用于生产。为了使水解酸化池的污水中的难溶有机物更好的进行降解，需要使水解酸化池中的污泥形成一种悬浮状态。
授权公告号为CN203256032U的中国专利公开了一种水解酸化池搅拌装置，包括设置在水解酸化池底部的出水管，出水管上开设有若干出水孔，出水管的进水端通过管道与设于接触氧化池内的潜污泵的出口端连接。采用潜污泵将接触氧化池中的污水抽回水解酸化池内的出水管中，在回抽的过程中，污水从出水管上的若干出水孔喷出，形成若干水柱，对水解酸化池内的污水起到搅拌的作用，但这种利用水柱搅拌的方式，搅拌效果较为单一，降低了对水解酸化池内废水的搅拌效果。
实用新型内容
本实用新型的目的在于提供一种印染废水回用设备，具有充分搅拌且能提高搅拌效果的优点。
本实用新型的上述目的是通过以下技术方案得以实现的：
一种印染废水回用设备，包括池体,所述池体上横跨有板体，所述板体上设有搅拌装置，所述搅拌装置包括电机和转动连接在板体上且位于池体内的转动轴，所述转动轴远离板体的端部垂直于转动轴设有多个连接杆，多个连接杆位于转动轴的周向位置，多个连接杆远离转动轴的端部于竖直方向垂直于连接杆设有搅拌轴，所述搅拌轴的周向位置上设有多个搅拌叶片。
实施上述技术方案，当需要对池体内的废水进行搅拌时，通过驱动电机使得电机带动转动轴转动，转动轴带动连接杆转动使得连接杆上的搅拌轴转动，搅拌轴带动多个搅拌叶片转动，进而对池体内的废水充分搅拌，因搅拌轴为多个，可同时产生转动从而使得池体内的废水搅拌充分，提高了对水解酸化的效果。
进一步，所述搅拌轴的端部转动连接在所述连接杆上，所述搅拌装置还包括固定连接在所述搅拌轴远离搅拌叶片的端部的转动齿轮，多个所述搅拌轴的周向位置上与板体固定连接有环形齿轮，所述环形齿轮通过固定杆与板体固定连接，所述环形齿轮的齿部朝向转动轴所在的位置设置，所述转动轴转动带动转动齿轮与所述环形齿轮啮合。
实施上述技术方案，当电机带动转动轴转动时，带动连接杆上的转动齿轮与环形齿轮啮合，因搅拌轴转动连接在连接杆上，转动齿轮带动搅拌轴发生自转，并且搅拌轴可沿着环形齿轮的周向产生移动，从而使得搅拌叶片在搅拌轴上产生转动的同时，沿着环形齿轮的圆周方向产生移动，进一步提高了对池体内废水的搅拌效果。
进一步，所述搅拌装置于板体上设有多组。
实施上述技术方案，将搅拌装置设置多组且分布于池体内，使得搅拌装置可增大对废水的搅拌范围，进一步提高了对池体内废水的搅拌效果，从而提高了废水的水解酸化效果。
进一步，所述板体上设有用于驱动多个搅拌装置同时搅拌的驱动组件。
实施上述技术方案，通过采用驱动组件同时驱动多个搅拌装置同时搅拌，提高了多个搅拌装置同时工作的工作效果，从而提高了搅拌装置的搅拌效果。
进一步，所述驱动组件包括固定连接在转动轴远离连接杆端部的第一锥齿轮，所述电机的输出端上固定连接有驱动杆，所述驱动杆上固定连接有多个与每个第一锥齿轮啮合的第二锥齿轮。
实施上述技术方案，当需要驱动多个搅拌装置同时搅拌时，通过驱动电机使得电机带动驱动杆转动，使得驱动杆上的多个第二锥齿轮分别与每个第一锥齿轮啮合，带动每个转动轴完成转动，从而实现多个搅拌装置的同时工作，采用一个电机即可完成对多个搅拌装置的同时驱动，减少了成本的使用，并且提高了搅拌装置的搅拌效果。
进一步，相邻的所述第二锥齿轮相对设置。
实施上述技术方案，当电机的驱动杆带动每个第二锥齿轮和第一锥齿轮啮合时，将第二锥齿轮相对设置可使得相邻的转动轴产生不同向的转动，使得每个相邻的搅拌装置的转动方向相反，从而进一步提高了对池体内废水的搅拌效果。
进一步，所述搅拌轴上于连接杆端部所在的位置设有用于防止连接杆于连接杆上于竖直方向移动的凸缘。
实施上述技术方案，凸缘的设置可防止搅拌轴在连接杆的端部转动时，于竖直方向在连接杆上产生移动，从而使得搅拌轴上的转动齿轮可更好的与环形齿轮啮合，带动每个搅拌轴产生转动。
进一步，所述板体与池体的边缘可拆卸连接。
实施上述技术方案，将板体与池体可拆卸连接可使得当搅拌装置损坏或需要维修时，将板体拆下即可将搅拌装置取下对其进行维修，方便简单;并且将板体拆下可使得搅拌装置被用于其他池体内，提高了搅拌装置的使用效果。
进一步，所述板体通过螺栓固定连接在所述池体的边缘位置上。
实施上述技术方案，通过螺栓连接的板体于池体的边缘上具有较好的稳定性，并且采用螺栓连接拆卸较为方便，方便简单。
综上所述，本实用新型具有以下有益效果：
一、当需要对池体内的废水搅拌时，驱动电机带动转动轴转动使得连接杆带动搅拌轴转动，使得多个搅拌轴上的搅拌叶片完成对池体内废水的搅拌，提高了搅拌效果;
二、当连接杆带动搅拌轴转动时，搅拌轴上的转动齿轮与环形齿轮啮合，使得转动齿轮带动每个搅拌轴转动，搅拌轴带动搅拌叶片转动的同时，搅拌轴于环形齿轮的圆周方向产生移动，进一步提高了对池体内废水的搅拌效果;
三、当需要驱动多个搅拌装置同时搅拌时，电机的输出端带动驱动杆转动，使得多个第二锥齿轮与每个第一锥齿轮啮合，带动多个转动轴完成转动，使得多个搅拌装置同时搅拌，提高了搅拌装置的搅拌效果。
