申请日2018.05.16
公开(公告)日2018.08.03
IPC分类号B01F7/18; B01F11/00; B01F15/02; C02F9/04
摘要
本发明涉及水处理领域，具体涉及一种生活污水池污水净化再利用装置，包括处理箱一和处理箱二，处理箱一和处理箱二之间通过连接管连通，处理箱一顶部固定安装有电机和进料管，电机的转轴底端固定安装有杆体，杆体侧壁上通过销轴与搅拌叶转动连接，搅拌叶端部固定有磁片，处理箱一内壁上固定安装有永磁铁，进料管上方设置有存储箱，存储箱内壁左右对称设有固定块，固定块侧壁上固定有磁块一，存储箱顶部通过弹簧与底盖相连，底盖内设有与磁块一对应的磁块二;本发明提供的生活污水净化装置能方便的添加水处理剂，水处理剂与污水混合效果好，处理效果强，设计合理，操作简单方便。
翻译权利要求书

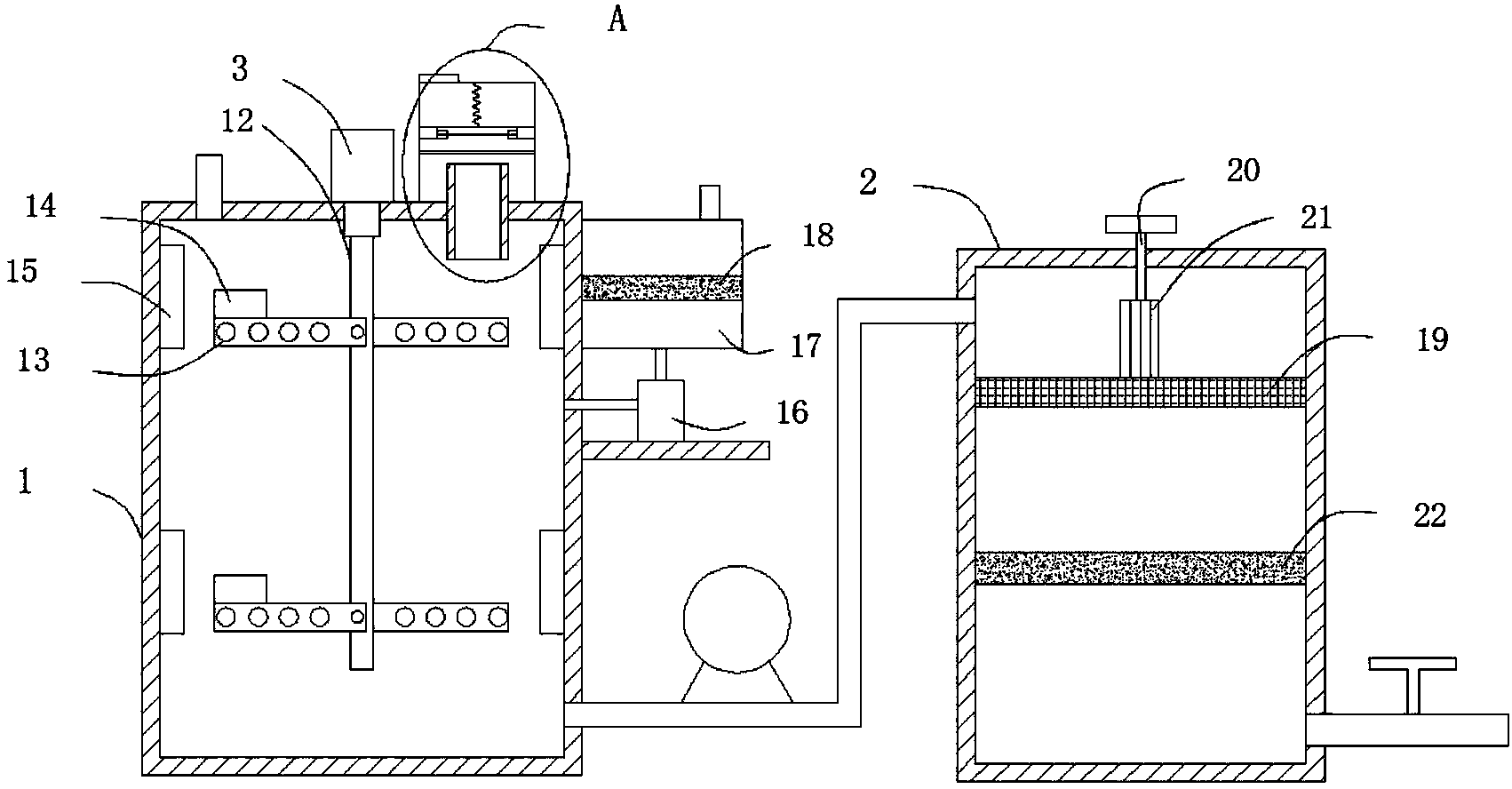

1.一种生活污水池污水净化再利用装置，其特征在于：包括处理箱一(1)和处理箱二(2)，所述处理箱一(1)和处理箱二(2)之间通过连接管连通，所述处理箱一(1)顶部固定安装有电机(3)和进料管(4)，所述电机(3)的转轴底端固定安装有杆体(12)，所述杆体(12)侧壁上通过销轴与搅拌叶(13)转动连接，所述搅拌叶(13)端部固定有磁片(14)，所述处理箱一(1)内壁上固定安装有永磁铁(15)，所述进料管(4)上方设置有存储箱(5)，所述存储箱(5)与所述处理箱一(1)之间通过连接环(6)可拆卸连接，所述存储箱(5)内壁左右对称设有固定块(7)，所述固定块(7)侧壁上固定有磁块一(8)，所述存储箱(5)顶部通过弹簧(11)与底盖(9)相连，所述底盖(9)内设有与所述磁块一(8)对应的磁块二(10)。
2.根据权利要求1所述的生活污水池污水净化再利用装置，其特征在于，所述处理箱一(1)顶部设有进水管，所述连接管上固定安装有泵体。
3.根据权利要求1所述的生活污水池污水净化再利用装置，其特征在于，所述存储箱(5)顶部铰接有顶盖。
4.根据权利要求1所述的生活污水池污水净化再利用装置，其特征在于，所述搅拌叶(13)侧壁上开设有多个通孔。
5.根据权利要求1所述的生活污水池污水净化再利用装置，其特征在于，所述永磁铁(15)与所述磁片(14)位置对应，且所述永磁铁(15)左右对称设置。
6.根据权利要求1所述的生活污水池污水净化再利用装置，其特征在于，所述处理箱一(1)外壁上固定安装有承载板，所述承载板顶部固定安装有吸气泵(16)，所述吸气泵(16)与外部电源电气连接，所述吸气泵(16)与所述处理箱一(1)之间通过吸气管连通，所述处理箱一(1)通过出气管与废气处理箱(17)连通，所述废气处理箱(17)内活动设置有活性炭吸附层一(18)。
7.根据权利要求1所述的生活污水池污水净化再利用装置，其特征在于，所述处理箱二(2)内部设有滤网(19)和活性炭吸附层二(22)，所述处理箱二(2)顶部滑动设置有推杆(20)，所述推杆(20)底部伸入所述处理箱二(2)内部与毛刷(21)相连，所述处理箱二(2)侧壁上连通有出水管，所述出水管上设置有控制阀。
说明书
一种生活污水池污水净化再利用装置
技术领域
本发明涉及水处理领域，具体涉及一种生活污水池污水净化再利用装置。
背景技术
生活污水主要是城市生活中使用的各种洗涤剂和污水、垃圾、粪便等，多为无毒的无机盐类，生活污水中含氮、磷、硫多，致病细菌多。生活污水同时也是低温热源和甲烷发生源，更是远景化石油气田。
随着城镇农村生活污水的处理越来越趋于规范化，农村生活污水综合整治受到越来越多的重视，目前主要的处理模式有：分散处理模式、集中处理模式及纳入城镇管网进行统一处理，然而，由于农村生活污水一般呈现粗放型排放，显著特征是间歇排放、排放量少且分散、排放水质瞬时变化较大，污水远离排污管及污水处理率、管理水平低，另外，因受人口密度、经济结构、作物组成、节水水平、水资源条件等多种因素的影响，各区农村的用水指标值差别很大，从而造成了不同地域农村生活污水的产生和排放特点也存在着很大差异，直接导致传统污水处理工艺在农村生活污水的应用上均受到较大的约束。
现有的生活废水处理装置通常使用水处理剂加入水中对水进行处理，大多为人工进行水处理剂的添加，增大了工作人员劳动强度，此外，处理剂与水之间的混合效果差。
在公开号CN207243621U，公开日期为2018年4月17日的发明专利中公开了一种农村生活污水用净化处理装置，包括污水池，所述污水池的右侧设置有处理池，所述污水池的顶部设置有电机，所述电机的输出轴贯穿污水池并延伸至污水池的内部固定连接有转动杆，所述转动杆的表面固定连接有搅拌杆，所述污水池右侧的顶部固定连接有废气处理箱。本发明通过废气处理箱和吸气泵的设置，可以对污水搅拌过程中产生的废气进行净化处理，通过隔离板的设置，可以对污水中的杂物进行过滤，通过吸附层、砾石层和砂石层的设置，可以对污水进行净化吸附，提高污水处理效率，同时解决了无法有效的对污水中的杂物进行分离，且在处理过程中会产生大量废气，由此降低了污水净化处理效率的问题。
但现有生活污水净化装置通常存在水处理剂添加不便，处理剂与水之间的搅拌效果差的缺陷。
发明内容
(一)解决的技术问题
针对上述存在的问题，本发明提出了一种生活污水池污水净化再利用装置。本发明所提供的技术方案能够在一定程度上有效弥补现有生活污水净化装置存在的水处理剂添加不便，处理剂与水之间的搅拌效果差的缺陷。
(二)技术方案
为了实现上述的目的，本发明采用以下的技术方案:
一种生活污水池污水净化再利用装置，其特征在于：包括处理箱一和处理箱二，所述处理箱一和处理箱二之间通过连接管连通，所述处理箱一顶部固定安装有电机和进料管，所述电机的转轴底端固定安装有杆体，所述杆体侧壁上通过销轴与搅拌叶转动连接，所述搅拌叶端部固定有磁片，所述处理箱一内壁上固定安装有永磁铁，所述进料管上方设置有存储箱，所述存储箱与所述处理箱一之间通过连接环可拆卸连接，所述存储箱内壁左右对称设有固定块，所述固定块侧壁上固定有磁块一，所述存储箱顶部通过弹簧与底盖相连，所述底盖内设有与所述磁块一对应的磁块二。
优选的，所述处理箱一顶部设有进水管，所述连接管上固定安装有泵体。
优选的，所述存储箱顶部铰接有顶盖。
优选的，所述搅拌叶侧壁上开设有多个通孔。
优选的，所述永磁铁与所述磁片位置对应，且所述永磁铁左右对称设置。
优选的，所述处理箱一外壁上固定安装有承载板，所述承载板顶部固定安装有吸气泵，所述吸气泵与外部电源电气连接，所述吸气泵与所述处理箱一之间通过吸气管连通，所述处理箱一通过出气管与废气处理箱连通，所述废气处理箱内活动设置有活性炭吸附层一。
(三)有益效果
由于采用上述的技术方案，本发明的有益效果是：将污水从进水管引入处理箱一内，取下连接环，向下推动存储箱，进料管将底盖顶起，存储箱内的处理剂从进料管进入处理箱一内，处理剂添加方便，减小了工作人员手动添加处理剂的工作量;开启电机，电机带动杆体转动，搅拌叶转动，磁片与永磁铁之间间断产生磁性吸引，使得搅拌叶在处理箱一内上下搅拌，提高了搅拌效果，设计合理;开启吸气泵，由活性炭吸附层一对废气进行处理后排放;开启泵体，泵体将初步处理后的污水泵入处理箱二，滤网滤去大分子物质，活性炭吸附层二对水进一步吸附，使得水处理效果增强;处理箱二顶部滑动设置有推杆，推动推杆左右滑动，毛刷可以对滤网进行刷洗，有效避免了堵塞。
