申请日2018.04.11
公开(公告)日2019.01.08
IPC分类号B01D53/04; B01D46/10; B01D46/02
摘要
本实用新型涉及一种污水站除臭系统，涉及污水处理领域，包括污水池，所述污水池上设置有将污水池密封的盖板，所述盖板上设置有出气口，所述出气口上连通有出气管，所述出气管内可拆卸设置有过滤管，所述过滤管内设置有用于将异味气体过滤的过滤件，所述出气管上设置有用于将出气管固定在出气口上的固定件。污水池内的异味气体在散发时，污水池上密封的盖板将异味气体阻挡在污水池内，使得异味气体只能通过出气口排出，这时异味气体会通过进入设置在出气口上的出气管内，出气管内的过滤件会将异味气体进行过滤，使得最后达到排出的气体臭味减轻的效果。
摘权利要求书

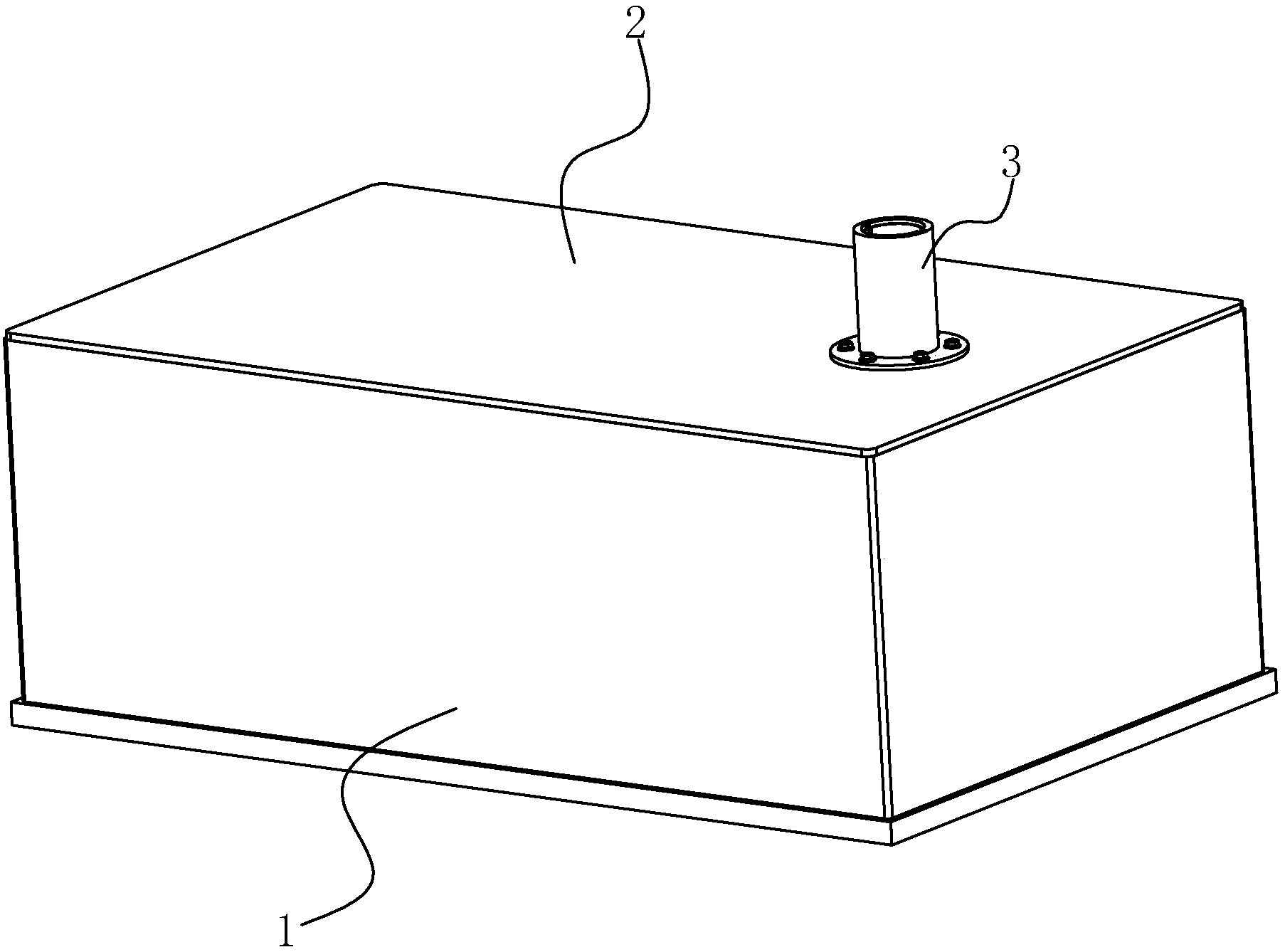

1.一种污水站除臭系统，包括污水池(1)，其特征在于：所述污水池(1)上设置有将污水池(1)密封的盖板(2)，所述盖板(2)上设置有出气口(21)，所述出气口(21)上连通有出气管(3)，所述出气管(3)内可拆卸设置有过滤管(4)，所述过滤管(4)内设置有用于将异味气体过滤的过滤件(5)，所述出气管(3)上设置有用于将出气管(3)固定在出气口(21)上的固定件。
2.根据权利要求1所述的一种污水站除臭系统，其特征在于：所述过滤件(5)包括设置在过滤管(4)内的用于过滤异味气体的第一吸附层(51)和过滤污水内有害物质的第二吸附层(52)。
3.根据权利要求2所述的一种污水站除臭系统，其特征在于：所述第一吸附层(51)包括表面涂覆有聚丙烯酰胺的滤网。
4.根据权利要求2所述的一种污水站除臭系统，其特征在于：所述第二吸附层(52)包括装有若干活性炭颗粒的滤袋，所述滤袋由尼龙单丝纺织而成。
5.根据权利要求1所述的一种污水站除臭系统，其特征在于：所述出气管(3)的内管径和过滤管(4)的外管径相等，所述过滤管(4)的长度小于出气管(3)的长度，所述出气管(3)的管壁上开设有燕尾槽(31)，所述过滤管(4)的外壁上设置有在燕尾槽(31)内滑动的燕尾块(41)。
6.根据权利要求5所述的一种污水站除臭系统，其特征在于：所述过滤管(4)与出气管(3)之间设置有密封圈(6)。
7.根据权利要求5所述的一种污水站除臭系统，其特征在于：所述出气管(3)靠近出气口(21)的端部设置有凸边(32)，所述固定件包括设置在凸边(32)上的固定螺栓(321)，所述盖板(2)上围绕所述出气口(21)周向设置有供固定螺栓(321)穿过的螺孔(22)。
8.根据权利要求1所述的一种污水站除臭系统，其特征在于：所述盖板(2)为透明玻璃板。
说明书
一种污水站除臭系统
技术领域
本实用新型涉及污水处理领域，尤其涉及一种污水站除臭系统。
背景技术
印染又称之为染整，是一种加工方式，也是前处理、染色、印花、后整理和洗水等的总称;本科的染整专业现在已经进入轻化工程专业;早在六、七千年前的新石器时代，我们的祖先就能够用赤铁矿粉末将麻布染成红色。居住在青海柴达木盆地诺木洪地区的原始部落，能把毛线染成黄、红、褐、蓝等色，织出带有色彩条纹的毛布。商周时期，染色技术不断提高。宫廷手工作坊中设有专职的官吏“染人”来“掌染草”，管理染色生产。染出的颜色也不断增加。到汉代，染色技术达到了相当高的水平。
纺织印染废水色度深、碱性大、有机污染物含量高、水质变化大、组成成分复杂，在处理过程中，会产生一定量的硫化氢、甲硫醇、甲硫醚、氨气等异味气体。这种异味气体属于工业恶臭气体。
印染完的污水，一般的染厂都会将其排到一个污水池中，由于污水池露天设置，在炎热气节时，污水池内的异味气体会散发出阵阵恶臭，不仅会影响到染厂内的工人，甚至还有可能影响染厂周边的居民，造成居民投诉，影响工厂的形象。
实用新型内容
本实用新型的目的在于提供一种污水站除臭系统，具有减轻污水池内臭味的优点。
本实用新型的上述目的是通过以下技术方案得以实现的：
一种污水站除臭系统，包括污水池，所述污水池上设置有将污水池密封的盖板，所述盖板上设置有出气口，所述出气口上连通有出气管，所述出气管内可拆卸设置有过滤管，所述过滤管内设置有用于将异味气体过滤的过滤件，所述出气管上设置有用于将出气管固定在出气口上的固定件。
实施上述技术方案，污水池内的异味气体在散发时，污水池上密封的盖板将异味气体阻挡在污水池内，使得异味气体只能通过出气口排出，这时异味气体会通过进入设置在出气口上的出气管内，出气管内的过滤件会将异味气体进行过滤，使得最后达到排出的气体臭味减轻的效果。
进一步，所述过滤件包括设置在过滤管内的用于过滤异味气体的第一吸附层和过滤污水内有害物质的第二吸附层。
实施上述技术方案，异味气体通过出气口进入过滤管内时，第一吸附层能够将异味气体的臭味大部分过滤掉。由于在夏季温度较高，污水池内的水蒸发，因此许多有害物质可能会随着水蒸气一起经过过滤管，此时第二吸附层会将水蒸气内的有害物质大部分过滤，即达到减少臭味的效果，也达到减少有害物质散发的效果。
进一步，所述第一吸附层包括表面涂覆有聚丙烯酰胺的滤网。
实施上述技术方案，聚丙烯酰胺是一种线型高分子聚合物，产品主要分为干粉和胶体两种形式，一般用于用于生活污水和有机废水的处理，本产品在配性或碱性介质中均呈现阳电性，这样对污水中悬浮颗粒带阴电荷的污水进行絮凝沉淀，澄清很有效。如生产粮食酒精废水，造纸废水，城市污水处理厂的废水，啤酒废水，味精厂废水，制糖废水，有机含量高的废水、饲料废水，纺织印染废水等，用阳离子聚丙烯酰胺要比用阴离子、非离子聚丙烯酰胺或无机盐类效果要高数倍或数十倍，因为这类废水普遍带阴电荷。将其涂覆在滤网上，能够有效地过滤掉异味气体内产生臭味的大部分化学物质。
进一步，所述第二吸附层包括装有若干活性炭颗粒的滤袋，所述滤袋由尼龙单丝纺织而成。
实施上述技术方案，活性炭具有强度高，吸附速度快，吸附容量高，比表面积较大，孔隙结构发达，物理化学特性好，可有效去除水蒸气中的有害物质，使得过滤效果更佳;而尼龙单丝具有优良的强韧性、耐油性和耐磨性，能够使得滤袋的使用寿命更长。
进一步，所述出气管的内管径和过滤管的外管径相等，所述过滤管的长度小于出气管的长度，所述出气管的管壁上开设有燕尾槽，所述过滤管的外壁上设置有在燕尾槽内滑动的燕尾块。
实施上述技术方案，将过滤管安装到出气管内时，首先将过滤管与出气管轴向对准然后卡入，此时过滤管上的燕尾块会滑进出气管管壁上的燕尾槽内，最后将出气管竖直固定在出气口上即可，达到安装方便的效果。
进一步，所述过滤管与出气管之间设置有密封圈。
实施上述技术方案，密封圈的设置使得异味气体等不易从出气管与过滤管之间的缝隙跑出，使得密封的效果更好。
进一步，所述出气管靠近出气口的端部设置有凸边，所述固定件包括设置在凸边上的固定螺栓，所述盖板上围绕所述出气口周向设置有供固定螺栓穿过的螺孔。
实施上述技术方案，将出气管固定到出气口上时，首先将出气管的凸边对准出气口，然后将固定螺栓穿过凸边并插入螺孔内，最后拧紧固定螺栓，达到固定方便的效果。
进一步，所述盖板为透明玻璃板。
实施上述技术方案，将盖板设置为透明玻璃板，能够随时查看污水池内的情况，并且在夏季受热更快，能使得污水池能的水分蒸发速率较快。
综上所述，本实用新型具有以下有益效果：污水池内的异味气体在散发时，污水池上密封的盖板将异味气体阻挡在污水池内，使得异味气体只能通过出气口排出，这时异味气体会通过进入设置在出气口上的出气管内，出气管内的过滤件会将异味气体进行过滤，使得最后达到排出的气体臭味减轻的效果。
