申请日2018.04.11
公开(公告)日2019.01.01
IPC分类号C02F9/02
摘要
本实用新型属于废水处理技术领域，具体为一种铝锭铸造冷却废水处理装置，包括箱体，所述箱体的上下端分别设有进水口与排水口，所述箱体的下端固定连接有减震装置，所述箱体的内部设有凹槽，所述凹槽的内侧壁设有插槽，所述凹槽内侧壁固定连接有固定块，所述凹槽内设有活性炭棒，所述固定块靠近活性炭棒的一端设有置物槽，所述活性炭棒的一端置于置物槽内，所述活性炭棒的另一端固定连接有连接板，所述连接板远离活性炭棒的一端贯穿箱体的侧壁并向外延伸。本实用新型的结构新颖，通过简单的结构便捷的实现了废水处理装置内部的过滤净化系统的方便拆卸。
权利要求书

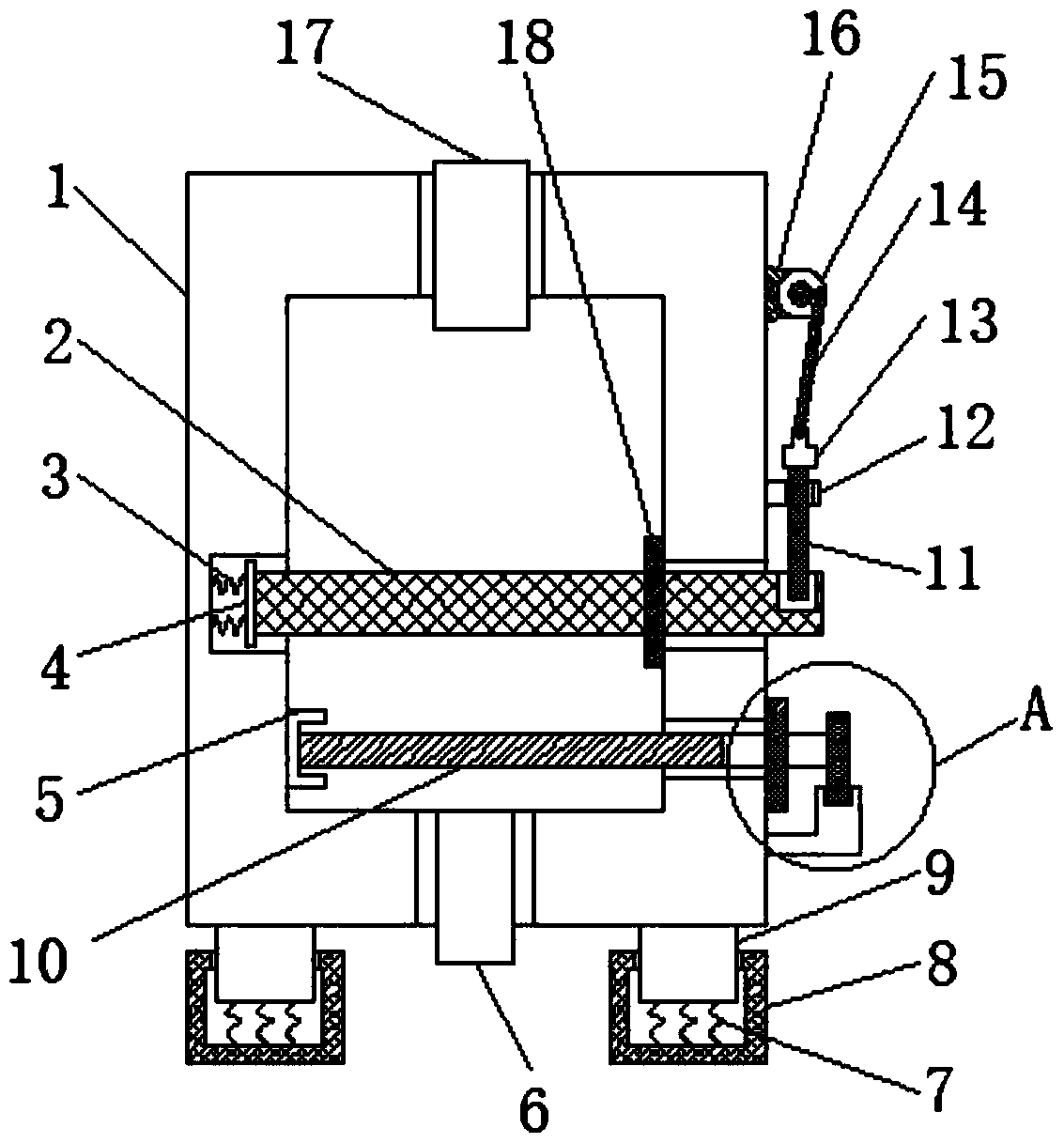

1.一种铝锭铸造冷却废水处理装置，包括箱体(1)，其特征在于：所述箱体(1)的上下端分别设有进水口(17)与排水口(6)，所述箱体(1)的下端固定连接有减震装置，所述箱体(1)的内部设有凹槽，所述凹槽的内侧壁设有插槽，所述凹槽内侧壁固定连接有固定块(5)，所述凹槽内设有活性炭棒(10)，所述固定块(5)靠近活性炭棒(10)的一端设有置物槽，所述活性炭棒(10)的一端置于置物槽内，所述活性炭棒(10)的另一端固定连接有连接板(22)，所述连接板(22)远离活性炭棒(10)的一端贯穿箱体(1)的侧壁并向外延伸，所述连接板(22)向外延伸的一端转动连接有把手(19)，所述活性炭棒(10)的上方设有过滤板(2)，所述过滤板(2)的一端延伸至插槽内，所述过滤板(2)的另一端贯穿箱体(1)的侧壁并向外延伸，所述过滤板(2)向外延伸的一端设有锁定槽，所述过滤板(2)向外延伸的一端上方设有固定杆(12)，所述固定杆(12)与箱体(1)的外侧壁固定连接，所述固定杆(12)上滑动插设有插杆(11)，所述插杆(11)的上端固定连接有连接块(13)，所述连接块(13)的上方连接有伺服电机(16)，所述伺服电机(16)与箱体(1)的外侧壁固定连接，所述伺服电机(16)的输出轴末端固定套设有转轮(15)，所述转轮(15)的外侧壁转动连接有支杆(14)，所述支杆(14)远离转轮(15)的一端与连接块(13)转动连接。
2.根据权利要求1所述的一种铝锭铸造冷却废水处理装置，其特征在于：所述插槽内设有挡板(4)，所述挡板(4)与插槽内壁之间固定连接有多个第一弹簧(3)。
3.根据权利要求1所述的一种铝锭铸造冷却废水处理装置，其特征在于：所述过滤板(2)上滑动套设有密封圈(18)，所述密封圈(18)的一端与凹槽内壁固定连接。
4.根据权利要求1所述的一种铝锭铸造冷却废水处理装置，其特征在于：所述活性炭棒(10)上滑动套设有支撑圈(21)，所述支撑圈(21)与箱体(1)外侧壁固定连接。
5.根据权利要求1所述的一种铝锭铸造冷却废水处理装置，其特征在于：所述减震装置包括固定连接在箱体(1)下端的移动块(9)，所述移动块(9)的下方设有底座(8)，所述底座(8)与移动块(9)之间固定连接有多个第二弹簧(7)。
6.根据权利要求1所述的一种铝锭铸造冷却废水处理装置，其特征在于：所述把手(19)的下方设有锁定块(20)，所述锁定块(20)与箱体(1)的外侧壁固定连接。
说明书
一种铝锭铸造冷却废水处理装置
技术领域
本实用新型属于废水处理技术领域，具体为一种铝锭铸造冷却废水处理装置。
背景技术
我国水资源形势将更为严峻，水资源的合理利用成为节约用水的关键，而在大型公共用水间的建筑物内，每天大量的洗漱废水却直接排进地下的污水排泄系统，可以通过过滤装置使得污水变成可以重复使用的净水。
但是现有的过滤装置的过滤净化系统不方便更换，长期使用后容易造成堵塞，使得净化效果减弱。
实用新型内容
本实用新型的目的在于提供一种铝锭铸造冷却废水处理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种铝锭铸造冷却废水处理装置，包括箱体，所述箱体的上下端分别设有进水口与排水口，所述箱体的下端固定连接有减震装置，所述箱体的内部设有凹槽，所述凹槽的内侧壁设有插槽，所述凹槽内侧壁固定连接有固定块，所述凹槽内设有活性炭棒，所述固定块靠近活性炭棒的一端设有置物槽，所述活性炭棒的一端置于置物槽内，所述活性炭棒的另一端固定连接有连接板，所述连接板远离活性炭棒的一端贯穿箱体的侧壁并向外延伸，所述连接板向外延伸的一端转动连接有把手，所述活性炭棒的上方设有过滤板，所述过滤板的一端延伸至插槽内，所述过滤板的另一端贯穿箱体的侧壁并向外延伸，所述过滤板向外延伸的一端设有锁定槽，所述过滤板向外延伸的一端上方设有固定杆，所述固定杆与箱体的外侧壁固定连接，所述固定杆上滑动插设有插杆，所述插杆的上端固定连接有连接块，所述连接块的上方连接有伺服电机，所述伺服电机与箱体的外侧壁固定连接，所述伺服电机的输出轴末端固定套设有转轮，所述转轮的外侧壁转动连接有支杆，所述支杆远离转轮的一端与连接块转动连接。
作为优选，所述插槽内设有挡板，所述挡板与插槽内壁之间固定连接有多个第一弹簧。
作为优选，所述过滤板上滑动套设有密封圈，所述密封圈的一端与凹槽内壁固定连接。
作为优选，所述活性炭棒上滑动套设有支撑圈，所述支撑圈与箱体外侧壁固定连接。
作为优选，所述减震装置包括固定连接在箱体下端的移动块，所述移动块的下方设有底座，所述底座与移动块之间固定连接有多个第二弹簧。
作为优选，所述把手的下方设有锁定块，所述锁定块与箱体的外侧壁固定连接。
与现有技术相比，本实用新型的有益效果是：在使用时候，首先接通电源启动伺服电机，伺服电机转动后可以带动转轮转动，同时转轮带动支杆和连接块运动，从而使得连接块下端的插杆能够上下移动，完成对过滤板的锁定与解锁，方便更换过滤板，同时转动把手可以将把手从锁定块的内部解锁，方便更换活性炭棒，底部的减震装置也为装置起到减震效果。本实用新型的结构新颖，通过简单的结构便捷的实现了废水处理装置内部的过滤净化系统的方便拆卸。
