申请日2018.05.16
公开(公告)日2018.08.10
IPC分类号E03C1/266; E03C1/264
摘要
本发明公开了污水清理技术领域的一种污水处理排放管道清淤设备，包括排放管道，所述排放管道包括U型管下段，所述U型管下段的两端设置有U型管弯折段，所述U型管弯折段的端部设置有U型管上段，所述U型管上段的端部设置有连接法兰盘，所述U型管下段中设置有污物收集网箱，所述污物收集网箱为方形筒结构，本发明便于对管道中排放的杂物进行切碎，切碎后的污物在U型管下段进沉降，污物在污物收集网箱中进行收集，便于进行定时抽出清理，进行清淤，保持管道排污畅通。
翻译权利要求书

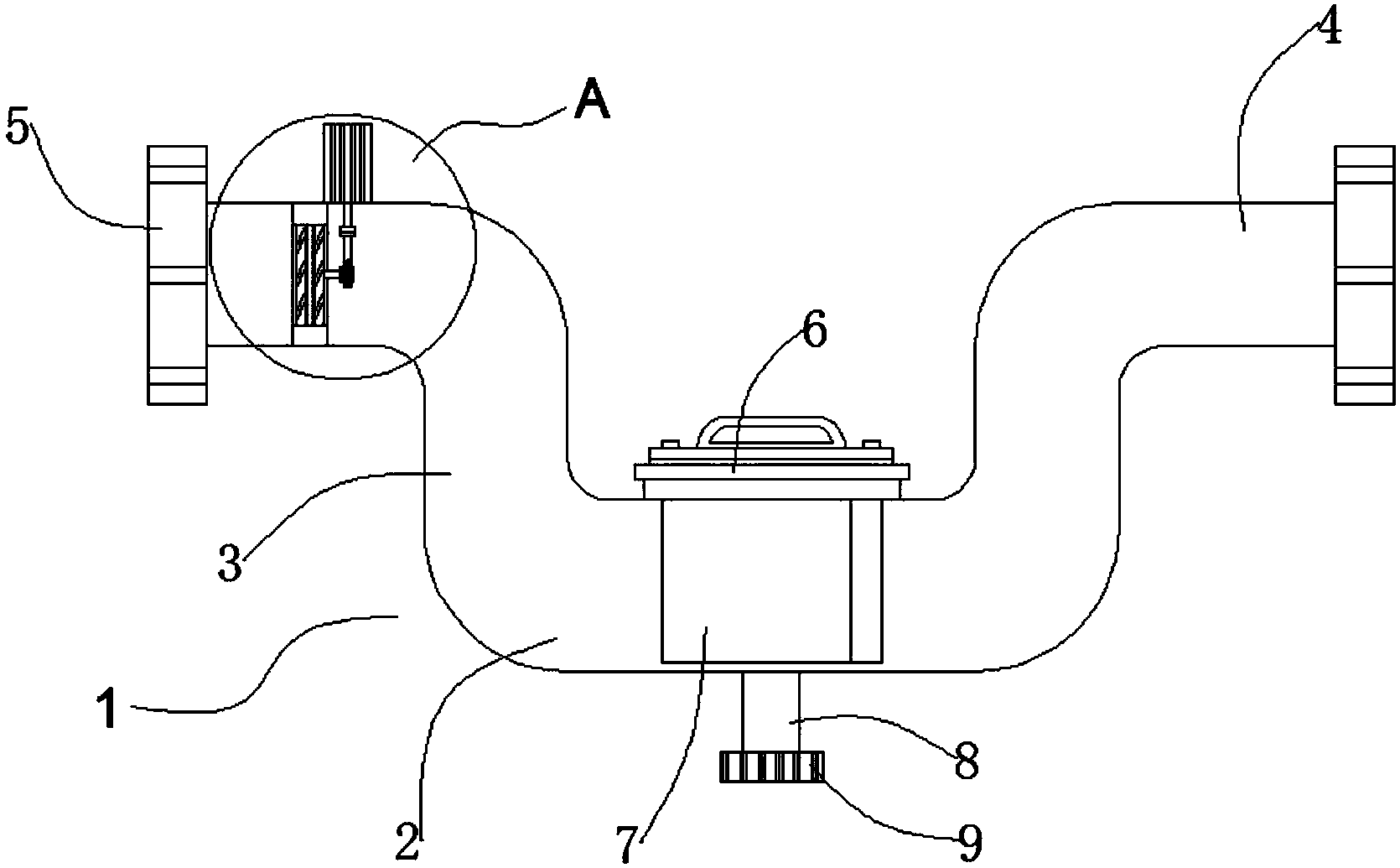

1.一种污水处理排放管道清淤设备，包括排放管道(1)，其特征在于：所述排放管道(1)包括U型管下段(2)，所述U型管下段(2)的两端设置有U型管弯折段(3)，所述U型管弯折段(3)的端部设置有U型管上段(4)，所述U型管上段(4)的端部设置有连接法兰盘(5)，所述U型管下段(2)中设置有污物收集网箱(7)，所述污物收集网箱(7)为方形筒结构，所述污物收集网箱(7)的底部设置有底板(10)，所述底板(10)的底部设置有滤水网(11)，所述污物收集网箱(7)的一侧设置有滤网框(12)，所述滤网框(12)中设置有三层滤网体(13)，所述U型管下段(2)的下方连接有排放支管(8)，所述排放支管(8)的端部螺接有盖体(9)，所述U型管上段(4)进水端设置有污物破碎机构(A)。
2.根据权利要求1所述的一种污水处理排放管道清淤设备，其特征在于：所述U型管下段(2)的顶部设置有平板(6)，所述平板(6)中开设有方槽，所述污物收集网箱(7)和滤网框(12)贯穿方槽中，所述污物收集网箱(7)和滤网框(12)的顶部设置有提拉板(14)，所述提拉板(14)的底部设置有密封垫(15)，所述提拉板(14)与平板(6)之间通过螺栓紧固。
3.根据权利要求1所述的一种污水处理排放管道清淤设备，其特征在于：所述滤网框(12)中设置有三组滤网槽，所述滤网体(13)插接在滤网槽中。
4.根据权利要求1所述的一种污水处理排放管道清淤设备，其特征在于：所述污物破碎机构(A)包括电机(15)，所述电机(15)安装在U型管上段(4)的外壁，所述U型管上段(4)的内壁设置有双层破碎刀(16)，且破碎刀(16)通过支架固定，所述双层破碎刀(16)的转轴设置有齿轮(17)，所述电机(19)的动力输出轴连接有螺杆(18)，所述螺杆(18)与齿轮(17)螺接。
5.根据权利要求4所述的一种污水处理排放管道清淤设备，其特征在于：所述电机(19)的动力输出轴与螺杆(18)通过联轴器连接。
说明书
一种污水处理排放管道清淤设备
技术领域
本发明涉及污水清理技术领域，具体为一种污水处理排放管道清淤设备。
背景技术
污水处理(sewage treatment,wastewater treatment)，是为使污水达到排水某一水体或再次使用的水质要求，并对其进行净化的过程。污水处理被广泛应用于建筑、农业，交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。污水处理行业的上游供应商主要是污水处理设备的制造商和污水处理药剂供应商。都属于发展较快，需求状况良好的行业。生活中经常会有大量的碎纸、植物纤维等垃圾因为各种原因而进入生活污水管道中，这些垃圾常常会造成生活污水管道的堵塞从而带来不便。现在还没有一种切实有效的方法可以避免这些垃圾进入生活污水管道，而一旦发生拥堵，就常常需要工人或者自动机器人进入生活污水管道清理垃圾，传统的手段多是利用高压水进行冲洗，冲洗只解决了一时的问题，因为冲洗的过程只是让垃圾移动了位置，当它们流动到生活污水管道的其他位置后还是可能再次导致拥堵。
例如专利申请号CN201410261468.6一种管道设备，具体涉及防止生活污水管道堵塞的装置;包括有固定在生活污水管道中心轴上方的防水电机，该防水电机的输出轴沿水流方向向后设置，输出轴上设置有切割刀片，切割刀片的长度小于生活污水管道四分之一长度，切割刀片对面设置有与生活污水管道同轴的水轮叶片，以及固定该水轮叶片转轴的轴承，所述轴承通过三角支架连接固定到生活污水管道上方，所述水轮叶片的边缘成锯齿状，水轮叶片旋转面与切割刀片旋转面间隔小于50。此种设备在进行排污时还是有较多较大的污物排出，不便于进行后续处理，较大的污物进行堆积容易造成管道堵塞，基于此，本发明设计了一种污水处理排放管道清淤设备，以解决上述问题。
发明内容
本发明的目的在于提供一种污水处理排放管道清淤设备，以解决上述背景技术中提出的在进行排污时还是有较多较大的污物排出，不便于进行后续处理，较大的污物进行堆积容易造成管道堵塞的问题。
为实现上述目的，本发明提供如下技术方案：一种污水处理排放管道清淤设备，包括排放管道，所述排放管道包括U型管下段，所述U型管下段的两端设置有U型管弯折段，所述U型管弯折段的端部设置有U型管上段，所述U型管上段的端部设置有连接法兰盘，所述U型管下段中设置有污物收集网箱，所述污物收集网箱为方形筒结构，所述污物收集网箱的底部设置有底板，所述底板的底部设置有滤水网，所述污物收集网箱的一侧设置有滤网框，所述滤网框中设置有三层滤网体，所述U型管下段的下方连接有排放支管，所述排放支管的端部螺接有盖体，所述U型管上段进水端设置有污物破碎机构A。
优选的，所述U型管下段的顶部设置有平板，所述平板中开设有方槽，所述污物收集网箱和滤网框贯穿方槽中，所述污物收集网箱和滤网框的顶部设置有提拉板，所述提拉板的底部设置有密封垫，所述提拉板与平板之间通过螺栓紧固。
优选的，所述滤网框中设置有三组滤网槽，所述滤网体插接在滤网槽中。
优选的，所述污物破碎机构A包括电机，所述电机安装在U型管上段的外壁，所述U型管上段的内壁设置有双层破碎刀，且破碎刀通过支架固定，所述双层破碎刀的转轴设置有齿轮，所述电机的动力输出轴连接有螺杆，所述螺杆与齿轮螺接。
优选的，所述电机的动力输出轴与螺杆通过联轴器连接。
与现有技术相比，本发明的有益效果是：本发明便于对管道中排放的杂物进行切碎，切碎后的污物在U型管下段进沉降，污物在污物收集网箱中进行收集，便于进行定时抽出清理，进行清淤，保持管道排污畅通。
