申请日2018.04.10
公开(公告)日2018.06.12
IPC分类号B65F1/12; B65F1/14
摘要
本发明公开了一种具有排污水功能的环保治理用废弃物收集车，包括箱体，箱体的底部固定连接有污水槽，箱体的底部开设有多个均匀分布的污水孔，箱体的底部四角处均固定连接有第一电动推杆，多个电动推杆远离箱体的一端共同固定连接有移动板，移动板的上表面固定连接有与多个污水孔位置对应的通孔杆，箱体的侧壁固定连接有放置箱，放置箱的内侧壁固定连接有第二电动推杆。本发明设计了一种具有排污水功能的环保治理用废弃物收集车，能够将收集车内部的污水排出，避免收集车内部的污水过多造成废弃物腐烂发臭，对环境造成污染，同时避免工作人员手动卸废弃物和清洗收集车，给工作人员带来了便捷。
权利要求书

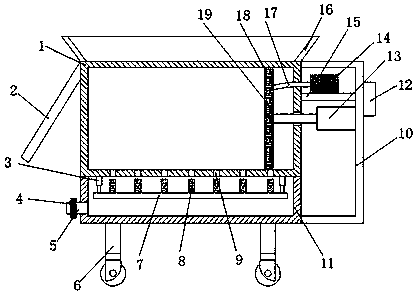

1.一种具有排污水功能的环保治理用废弃物收集车，包括箱体(1)，其特征在于，所述箱体(1)的底部固定连接有污水槽(11)，所述箱体(1)的底部开设有多个均匀分布的污水孔(9)，所述箱体(1)的底部四角处均固定连接有第一电动推杆(3)，多个所述电动推杆(3)远离箱体(1)的一端共同固定连接有移动板(7)，所述移动板(7)的上表面固定连接有与多个污水孔(9)位置对应的通孔杆(8)，所述箱体(1)的侧壁固定连接有放置箱(10)，所述放置箱(10)的内侧壁固定连接有第二电动推杆(13)，所述第二电动推杆(13)远离放置箱(10)内侧壁的一端贯穿箱体(1)的侧壁并延伸到箱体(1)的内部且固定连接有推板(18)，所述推板(18)为中空结构，所述推板(18)的内侧壁固定连接有喷头固定杆(20)，所述喷头固定杆(20)的杆壁固定套接有喷头(21)，所述放置箱(10)相对一侧的侧壁共同固定连接有支撑板(15)，所述支撑板(15)的上表面固定连接有水箱(14)，所述水箱(14)的侧壁连通有水管(17)，所述水管(17)远离水箱(14)的一端贯穿箱体(1)的侧壁和推板(18)的侧壁且与喷头(21)的的进水口固定连通。
2.根据权利要求1所述的一种具有排污水功能的环保治理用废弃物收集车，其特征在于，所述箱体(1)的顶部设有开口，且开口处固定连接有锥形挡板(16)，所述箱体(1)远离放置箱(10)一侧的侧壁设有废弃物出口，所述废弃物出口处铰接有盖板(2)。
3.根据权利要求1所述的一种具有排污水功能的环保治理用废弃物收集车，其特征在于，所述污水槽(11)的侧壁开设有通孔，所述通孔的内部固定套接有排水管(5)，所述排水管(5)的管壁设有排水阀(4)。
4.根据权利要求1所述的一种具有排污水功能的环保治理用废弃物收集车，其特征在于，所述箱体(1)的底部四角处均固定连接有万向轮(6)。
5.根据权利要求1所述的一种具有排污水功能的环保治理用废弃物收集车，其特征在于，所述水箱(14)的内部设有水泵，所述放置箱(10)的侧壁设有控制开关(12)，所述控制开关(12)的输出端分别通过导线与第一电动推杆(3)、第二电动推杆(13)和水泵的输入端电性连接。
6.根据权利要求1所述的一种具有排污水功能的环保治理用废弃物收集车，其特征在于，所述推板(18)的四周侧壁均固定连接有清洗布(19)，所述推板(18)的四周侧壁均开设有多个均匀分布的漏水孔。
说明书
一种具有排污水功能的环保治理用废弃物收集车
技术领域
本发明涉及环保治理技术领域，尤其涉及一种具有排污水功能的环保治理用废弃物收集车。
背景技术
随着新农村、新城镇的建设，生活垃圾清运管理工作的规范化，按照“村集中、乡运转、县处理”的原则，各地正在展开农村环境连片整治，专用功能的垃圾收集清运车的需求也越来越大。
现有的废弃物清运车体积大价格昂贵，使用成本高、油耗高不适用于乡村日常生活废弃物的收集，而且废弃物含有水分，车箱中的废弃物放的时间久了会腐烂发臭，影响环境。同时还要工作人员手动卸废弃物以及清洗收集车箱。因此，本发明设计了一种具有排污水功能的环保治理用废弃物收集车。
发明内容
本发明的目的是为了解决废弃物收集车的车箱中水分过多腐烂发臭问题，而提出的一种具有排污水功能的环保治理用废弃物收集车。
为了实现上述目的，本发明采用了如下技术方案：
一种具有排污水功能的环保治理用废弃物收集车，包括箱体，所述箱体的底部固定连接有污水槽，所述箱体的底部开设有多个均匀分布的污水孔，所述箱体的底部四角处均固定连接有第一电动推杆，多个所述电动推杆远离箱体的一端共同固定连接有移动板，所述移动板的上表面固定连接有与多个污水孔位置对应的通孔杆，所述箱体的侧壁固定连接有放置箱，所述放置箱的内侧壁固定连接有第二电动推杆，所述第二电动推杆远离放置箱内侧壁的一端贯穿箱体的侧壁并延伸到箱体的内部且固定连接有推板，所述推板为中空结构，所述推板的内侧壁固定连接有喷头固定杆，所述喷头固定杆的杆壁固定套接有喷头，所述放置箱相对一侧的侧壁共同固定连接有支撑板，所述支撑板的上表面固定连接有水箱，所述水箱的侧壁连通有水管，所述水管远离水箱的一端贯穿箱体的侧壁和推板的侧壁且与喷头的进水口固定连通。
优选的，所述箱体的顶部设有开口，且开口处固定连接有锥形挡板，所述箱体远离放置箱一侧的侧壁设有废弃物出口，所述废弃物出口处铰接有盖板。
优选的，所述污水槽的侧壁开设有通孔，所述通孔的内部固定套接有排水管，所述排水管的管壁设有排水阀。
优选的，所述箱体的底部四角处均固定连接有万向轮。
优选的，所述水箱的内部设有水泵，所述放置箱的侧壁设有控制开关，所述控制开关的输出端分别通过导线与第一电动推杆、第二电动推杆和水泵的输入端电性连接。
优选的，所述推板的四周侧壁均固定连接有清洗布，所述推板的四周侧壁均开设有多个均匀分布的漏水孔。
与现有技术相比，本发明提供了一种具有排污水功能的环保治理用废弃物收集车，具备以下有益效果：
1、该环保治理用废弃物收集车，通过设有的控制开关，能够控制第二电动推杆，能够将箱体内部的废弃物从废弃物出口排出，提高了工作人员的工作效率，通过控制开关控制气泵运作，将而将水箱中的水通过喷头洒在清洗布上，进而便于将箱体侧壁的污泥清洗掉，使用成本低，给工作人员带来了便捷。
2、该环保治理用废弃物收集车，通过设有的污水孔，能够将箱体内部的污水排入到污水槽中，避免了箱体内的水分过多，造成废弃物腐烂发臭，对环境造成污染，通过控制开关，能够控制第一电动推杆运动，第一电动推杆能够带动移动板上下移动，进而带动通孔杆与污水孔啮合，能够将堵在污水孔内的污泥排出，进而通过推板将污泥从箱体的内部排出，避免了工作人员清洗收集车的麻烦。
3、该环保治理用废弃物收集车，通过设有的排污阀，能够将污水槽中的污水排出，通过设有的万向轮，便于将收集车进行移动。
该装置中未涉及部分均与现有技术相同或可采用现有技术加以实现，本发明设计了一种具有排污水功能的环保治理用废弃物收集车，能够将收集车内部的污水排出，避免收集车内部的污水过多造成废弃物腐烂发臭，对环境造成污染，同时避免工作人员手动卸废弃物和清洗收集车，给工作人员带来了便捷。
