申请日2018.05.16
公开(公告)日2018.08.17
IPC分类号C02F1/72; C02F1/30
摘要
本发明涉及污水处理系统及方法，尤其是涉及一种光催化材料可回收的污水处理系统及方法，包括依次连接的调节池、光催化材料投加池、光催化反应池、以及磁分离机，磁分离机最后与澄清池连接;所述磁分离机包括倾斜设置的传动皮带、设置在传动皮带底部的磁场提供板块、传动皮带的驱动机构以及设置在传动皮带上方的布水器。因此，本发明具有如下优点：1、光催化材料处于流态化形式，增加光催化反应效果。2、光催化材料具备磁性，通过磁分离设备可回收，重复利用。3、经济、环保。
翻译权利要求书
1.一种光催化材料可回收的污水处理系统，其特征在于，包括依次连接的调节池、光催化材料投加池、光催化反应池、以及磁分离机，磁分离机最后与澄清池连接;所述磁分离机包括倾斜设置的传动皮带、设置在传动皮带底部的磁场提供板块、传动皮带的驱动机构以及设置在传动皮带上方的布水器。
2.根据权利要求1所述的一种光催化材料可回收的污水处理系统，其特征在于，倾斜设置的传动皮带两端分别设有光催化材料回收槽以及污水回收槽。
3.根据权利要求1所述的一种光催化材料可回收的污水处理系统，其特征在于，所述光催化反应池的出口与布水器进口连通。
4.根据权利要求1所述的一种光催化材料可回收的污水处理系统，其特征在于，调节池、光催化材料投加池、以及光催化反应池底部均设有曝气头，并同时与鼓风机连接。
5.根据权利要求1所述的一种光催化材料可回收的污水处理系统，其特征在于，调节池、光催化材料投加池、以及光催化反应池内均设有搅拌机;所述光催化材料投加池上方设有光催化材料投放机构;光催化反应池上方设有催化材料投放机构;所述光催化材料投放机构包括通过连接管道依次连接的光催化材料储存箱、光催化材料投加泵、以及阀门;催化材料投放机构包括通过连接管道依次连接的催化材料储存箱、催化材料投加泵、以及阀门。
6.根据权利要求2所述的一种光催化材料可回收的污水处理系统，其特征在于，光催化材料储存箱通过连接管道与光催化材料回收槽连通，连接管道还设有磁回收泵。
7.根据权利要求1所述的一种光催化材料可回收的污水处理系统，其特征在于，所述光催化反应池内壁设有LED灯带。
8.一种光催化材料可回收的污水处理方法，其特征在于，包括：
步骤1、污水由提升泵泵入调节池，在调节池通过机械搅拌和空气搅拌使其混合均匀，之后通过自流方式进入光催化剂投加池，光催化剂投加量通过进水水量及水质进行核算，并及时补充，投加量通过光催化材料投加泵进行控制，光催化剂投加量控制在0.2g/L-5.0g/L;
步骤2、在光催化投加池中，通过机械搅拌和空气搅拌，使光催化剂和污水充分混合，最大化发挥光催化效果;混合均匀的光催化材料进入光催化反应池，在此投加双氧水，并通过LED灯提供光照;光照波长可通过LED灯进行调节，区间为200nm—700nm;
步骤3、在光催化反应池中，发生光催化类芬顿反应，产生具有强氧化性的羟基自由基，对难降解，有毒有害物质进行断链破环，增加污水生化性，达到处理污水的效果;
步骤4、光催化反应池的出水自流进入磁分离系统，首先进入布水器，在此阶段反应后的污水通过坡面进入磁分离装置，在坡面底部通过重力、刮渣机以及冲洗水完成磁性光催化材料的分离;随后磁性光催化材料进入回收槽，泵送至光催化剂投加罐，经过处理的污水进入后续澄清池，经过最终沉淀后排出系统，完成污水处理工作。
说明书
一种光催化材料可回收的污水处理系统及方法
技术领域
本发明涉及污水处理系统及方法，尤其是涉及一种光催化材料可回收的污水处理系统及方法。
背景技术
目前使用光催化剂多为二氧化钛、铋系材料、重金属材料、过渡金属等。其缺点为回收困难、价格昂贵、可能造成二次污染。专利号 CN201520180176——一种光催化氧化联合铁碳微电解处理难生化工业废水系统，简述了以光催化结合铁碳微电解处理难降解工业废水。
发明内容
本发明主要是解决现有技术所存在的技术问题;提供了一种在光照下进行类芬顿反应，解决难降解、生化性较低的工业废水处理问题的一种光催化材料可回收的污水处理系统及方法。
本发明的上述技术问题主要是通过下述技术方案得以解决的：

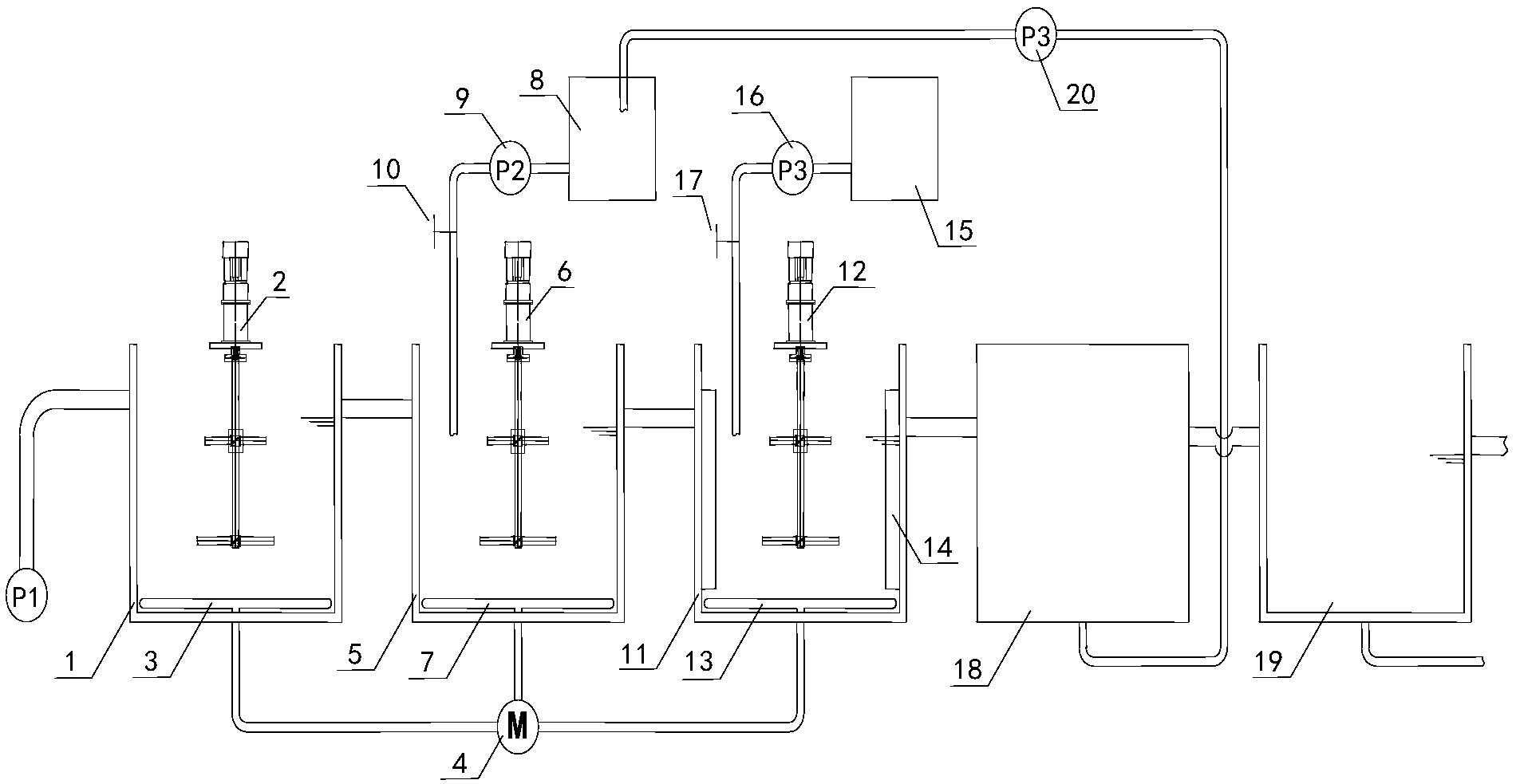

一种光催化材料可回收的污水处理系统，其特征在于，包括依次连接的调节池、光催化材料投加池、光催化反应池、以及磁分离机，磁分离机最后与澄清池连接;所述磁分离机包括倾斜设置的传动皮带、设置在传动皮带底部的磁场提供板块、传动皮带的驱动机构以及设置在传动皮带上方的布水器。
作为优先，倾斜设置的传动皮带两端分别设有光催化材料回收槽以及污水回收槽。
作为优先，所述光催化反应池的出口与布水器进口连通。
作为优先，调节池、光催化材料投加池、以及光催化反应池底部均设有曝气头，并同时与鼓风机连接。
作为优先，调节池、光催化材料投加池、以及光催化反应池内均设有搅拌机;所述光催化材料投加池上方设有光催化材料投放机构;光催化反应池上方设有催化材料投放机构;所述光催化材料投放机构包括通过连接管道依次连接的光催化材料储存箱、光催化材料投加泵、以及阀门;催化材料投放机构包括通过连接管道依次连接的催化材料储存箱、催化材料投加泵、以及阀门。
作为优先，光催化材料储存箱通过连接管道与光催化材料回收槽连通，连接管道还设有磁回收泵。
作为优先，所述光催化反应池内壁设有LED灯带。
一种光催化材料可回收的污水处理方法，其特征在于，包括：
步骤1、污水由提升泵泵入调节池，在调节池通过机械搅拌和空气搅拌使其混合均匀，之后通过自流方式进入光催化剂投加池，光催化剂投加量通过进水水量及水质进行核算，并及时补充，投加量通过光催化材料投加泵进行控制，光催化剂投加量控制在0.2g/L-5.0g/L;
步骤2、在光催化投加池中，通过机械搅拌和空气搅拌，使光催化剂和污水充分混合，最大化发挥光催化效果;混合均匀的光催化材料进入光催化反应池，在此投加双氧水，并通过LED灯提供光照;光照波长可通过LED 灯进行调节，区间为200nm—700nm;
步骤3、在光催化反应池中，发生光催化类芬顿反应，产生具有强氧化性的羟基自由基，对难降解，有毒有害物质进行断链破环，增加污水生化性，达到处理污水的效果;
步骤4、光催化反应池的出水自流进入磁分离系统，首先进入布水器，在此阶段反应后的污水通过坡面进入磁分离装置，在坡面底部通过重力、刮渣机以及冲洗水完成磁性光催化材料的分离;随后磁性光催化材料进入回收槽，泵送至光催化剂投加罐，经过处理的污水进入后续澄清池，经过最终沉淀后排出系统，完成污水处理工作。
因此，本发明具有如下优点：1、光催化材料处于流态化形式，增加光催化反应效果。2、光催化材料具备磁性，通过磁分离设备可回收，重复利用。3、经济、环保。
