申请日2018.04.10
公开(公告)日2018.08.03
IPC分类号C02F11/00; B01D53/18
摘要
本发明公开了一种污泥处理系统，包括污泥堆放区、污泥处理槽、存储池;以及进料机构，用以将污泥堆放区的污泥输送至污泥处理槽;酸气管道，铺设于所述污泥处理槽的底部;酸气入料系统，连通于所述酸气管道;增压系统，连通于所述酸气管道;排料系统，连通于污泥处理槽和存储池之间，用以将污泥处理槽中的处理后的污泥水排入存储池中。本发明的污泥处理系统，在反应过程中无需搅拌以促进反应的进行，盐酸由底部向上渗透并通过增压系统促进反应的进行，通过空气循环，有效的提高了反应速度，同时进一步促进了环保。
权利要求书

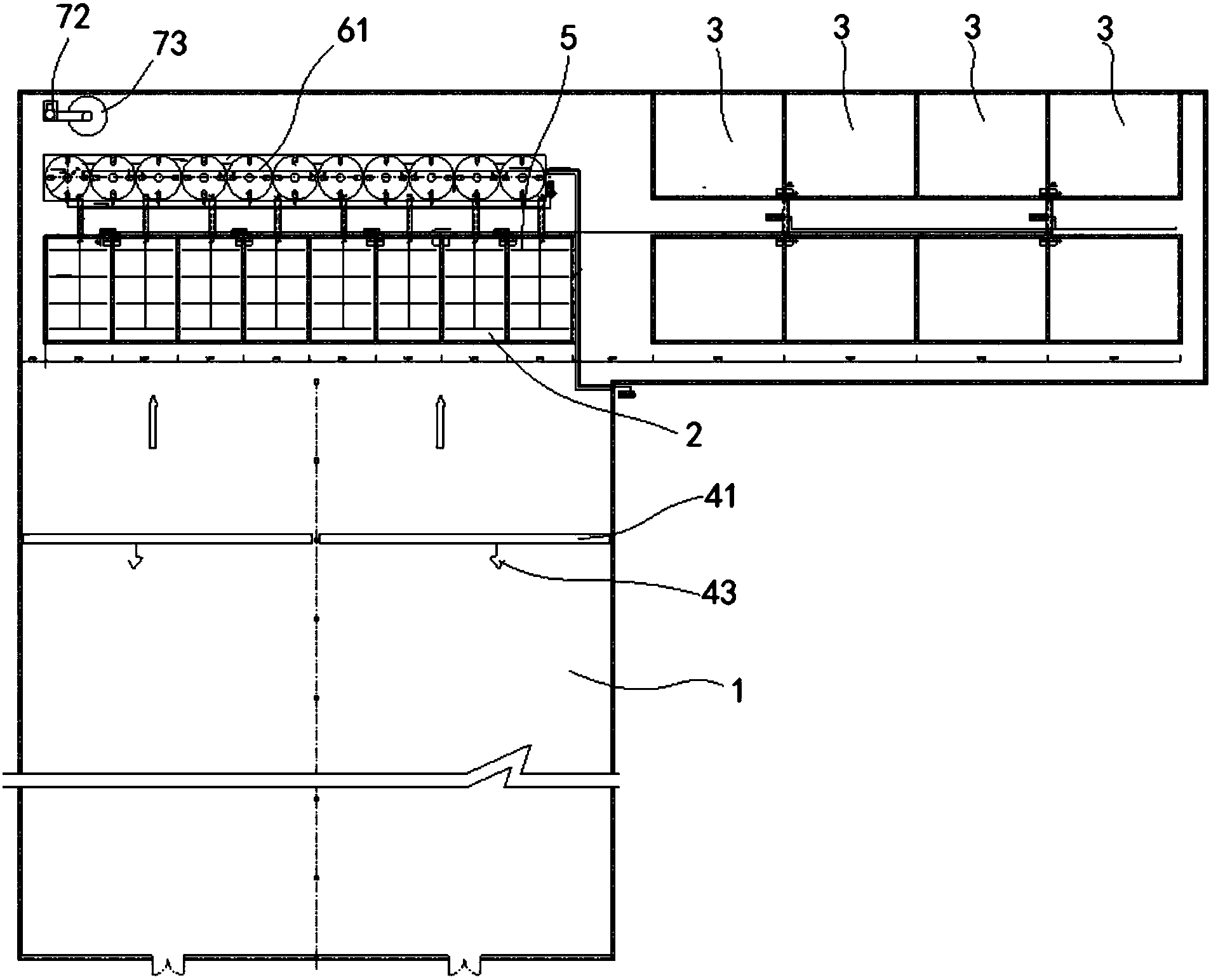

1.一种污泥处理系统，其特征在于，包括污泥堆放区、污泥处理槽、存储池;以及
进料机构，用以将污泥堆放区的污泥输送至污泥处理槽;
酸气管道，铺设于所述污泥处理槽的底部;
酸气入料系统，连通于所述酸气管道;
增压系统，连通于所述酸气管道;
排料系统，连通于污泥处理槽和存储池之间，用以将污泥处理槽中的处理后的污泥水排入存储池中。
2.根据权利要求1所述的污泥处理系统，其特征在于，所述酸气管道为网状结构，包括至少一酸气入口、至少一气流入口以及多个排气孔。
3.根据权利要求2所述的污泥处理系统，其特征在于，所述酸气管道设有多根管体，所述排气孔设于每一所述管体的两侧。
4.根据权利要求3所述的污泥处理系统，其特征在于，每一所述排气孔的开口方向朝上，且与水平面的夹角为30°-85°。
5.根据权利要求1所述的污泥处理系统，其特征在于，所述增压系统包括罗茨鼓风机，通过管道连通于所述酸气管道;
盖板或盖布，盖接于所述污泥处理槽上。
6.根据权利要求5所述的污泥处理系统，其特征在于，所述增压系统还包括风机，通过管道连接在所述盖板或盖布上，且连通于所述污泥处理槽;
酸气吸收塔，连通于所述风机的出口。
7.根据权利要求6所述的污泥处理系统，其特征在于，所述酸气吸收塔的出风口还连通于所述罗茨鼓风机的进风管道上。
8.根据权利要求1所述的污泥处理系统，其特征在于，所述酸气入料系统包括酸液储存罐，通过酸进气管路连通至所述酸气管道，酸液储存罐中设有酸液雾化器，所述酸进气管路上设有酸进气阀门。
9.根据权利要求1所述的污泥处理系统，其特征在于，所述排料系统包括排污泵，通过排污管路连通至污泥处理槽和存储池之间。
10.根据权利要求1所述的污泥处理系统，其特征在于，所述进料机构包括
轨道，设于所述污泥堆放区的上方;
滑动组件，设于轨道上;
吊钩，设于所述滑动组件上。
说明书
一种污泥处理系统
技术领域
本发明涉及含金属或金属离子污泥处理、环保设备等领域，具体为一种污泥处理系统。
背景技术
在环保领域中，污泥处理是其中比较重要的一环。通常情况下，污泥是由原废水中的固体物质和在废水处理过程中所产生的固体物质组成的，固体物质如铝、铜，废水中还含有金属离子等。污泥处理是对污泥进行减量化、稳定化和无害化处理的过程。污水处理程度越高，就会产生越多的污泥残余物需要加以处理。
目前，存在多种污泥处理系统，这些系统通常是利用酸、碱或者微生物与污泥中的对应成分进行反应，而在反应过程中，通常需要不断的搅拌，以使反应物充分混合。然而，在反应进行过程中，通常反应物或者生成物通常会存在有害气体，而且气味较大，严重影响工作人员的身体健康和破坏周围空气环境。
发明内容
本发明的目的是：提供一种污泥处理系统，以解决现有技术中至少一种技术问题。
实现上述目的的技术方案是：一种污泥处理系统，包括污泥堆放区、污泥处理槽、存储池;以及进料机构，用以将污泥堆放区的污泥输送至污泥处理槽;酸气管道，铺设于所述污泥处理槽的底部;酸气入料系统，连通于所述酸气管道;增压系统，连通于所述酸气管道;排料系统，连通于污泥处理槽和存储池之间，用以将污泥处理槽中的处理后的污泥水排入存储池中。
进一步的，所述酸气管道为网状结构，包括至少一酸气入口、至少一气流入口以及多个排气孔。
进一步的，所述酸气管道设有多根管体，所述排气孔设于每一所述管体的两侧。
进一步的，每一所述排气孔的开口方向朝上，且与水平面的夹角为30°-85°。
进一步的，所述增压系统包括罗茨鼓风机，通过管道连通于所述酸气管道;盖板或盖布，盖接于所述污泥处理槽上。
进一步的，所述增压系统还包括风机，通过管道连接在所述盖板或盖布上，且连通于所述污泥处理槽;酸气吸收塔，连通于所述风机的出口。
进一步的，所述酸气吸收塔的出风口还连通于所述罗茨鼓风机的进风管道上。
进一步的，所述酸气入料系统包括酸液储存罐，通过酸进气管路连通至所述酸气管道，酸液储存罐中设有酸液雾化器，所述酸进气管路上设有酸进气阀门。
进一步的，所述排料系统包括排污泵，通过排污管路连通至污泥处理槽和存储池之间。
进一步的，所述进料机构包括轨道，设于所述污泥堆放区的上方;滑动组件，设于轨道上;吊钩，设于所述滑动组件上。
本发明的优点是：本发明的污泥处理系统，在反应过程中无需搅拌以促进反应的进行，盐酸由底部向上渗透并通过增压系统促进反应的进行，通过空气循环，有效的提高了反应速度，同时进一步促进了环保。
