污泥多效干化间

发布时间:2019-1-16 13:47:30  中国污水处理工程网

  申请日2018.04.10

  公开(公告)日2018.07.20

  IPC分类号C02F11/12

  摘要

  本发明提供了一种污泥多效干化间,属于污泥干化技术领域。该技术方案在垂直空间中使污泥沿传送带循序向下运动,在此过程中与逆流热风不断接触,从而有效提升了污泥干化面积和空间的利用率。同时,本发明将废气余热、冷凝水放热、太阳辐射热相结合,显著降低了能耗水平。此外,本发明中污泥输送与气流吹送均依靠机械化手段完成,因此自动化程度较高、解放了人力资源;在此基础上如果进一步引入检测单元和电控单元,即可实现装置的自动化控制。本发明处理后的废气得到集中收集,避免了对环境的二次污染。本发明以创新性的技术改进实现了良好的技术效果,其结构合理、方案因地制宜,具有广阔的应用前景。

  权利要求书

  1.污泥多效干化间,其特征在于包括仓体(1),投料口(2),盖板(3),排气口(4),废气管路(5),传送带(6),出料口(7),进风口(8),风机(9),换热器(10),凝结水管路(11),观察梯(12),检查口(13),仓门(14),其中投料口(2)位于仓体(1)的顶端,所述投料口(2)处连接有盖板(3),所述仓体(1)的顶端还设置有排气口(4),所述排气口(4)上连接有废气管路(5),在仓体(1)的内部自上而下设置有若干相互交错排列的传送带(6),出料口(7)位于最下端的传送带(6)的边缘处;仓体(1)下端的一侧具有进风口(8),仓体(1)下端的另一侧连接有仓门(14),所述进风口(8)处设置有风机(9),所述风机(9)位于仓体(1)外部,所述风机(9)的送风方向朝向仓体(1)内部,仓体(1)内部的底面上连接有换热器(10),所述换热器(10)串联在凝结水管路(11)上,仓体(1)的外壁上开设有检查口(13),仓体(1)的外壁上连接有观察梯(12)。

  2.根据权利要求1所述的污泥多效干化间,其特征在于所述仓体(1)的外壁上贴附有黑色板材。

  3.根据权利要求1所述的污泥多效干化间,其特征在于所述出料口(7)为漏斗。

  4.根据权利要求1所述的污泥多效干化间,其特征在于所述废气管路(5)的一端与排气口(4)连接、另一端与吸收塔连接。

  5.根据权利要求1所述的污泥多效干化间,其特征在于所述传送带(6)依靠电动链条驱动。

  说明书

  污泥多效干化间

  技术领域

  本发明涉及污泥干化技术领域,进一步涉及污泥的干化处理设备,具体涉及一种污泥多效干化间。

  背景技术

  污泥是污水处理后的产物,是一种由有机残片、细菌菌体、无机颗粒、胶体等组成的极其复杂的非均质体。其含水率极高,以含水率97%计算,其体积占处理污水的0.3%~0.5%,如深度处理产泥量还会增加50%~100%,存在着体积大、不易储存、异味大、污染严重等问题。在这种情况下,如果不对其进行干化减量,则后续的运输、处理环节将很难进行。

  现有技术中,污泥的干化方法主要包括:自然晾晒、热功率蒸发、大面积板房晾晒或烘干机烘干等,其中晾晒法和蒸发法效率较低、占地面积较大,而且污泥的铺设和回收消耗大量人力成本;而烘干机通过热吹风来实现排湿、烘干作用,这种方式尽管具有较高的干化效率,但能源消耗非常大,而且对环境不够友好。在这种情况下,如何在保证干化效果的基础上尽可能提升能源利用率和自动化水平,成为了亟待解决的技术问题。

  发明内容

  本发明旨在针对现有技术的技术缺陷,提供一种污泥多效干化间,以解决现有技术中污泥干化设备的能源利用率较低的技术问题。

  本发明要解决的另一技术问题是现有技术中,污泥的干化处理效率有待提升。

  本发明要解决的再一技术问题是现有技术中,污泥干化处理设备的自动化程度较低、占地面积较大。

  为实现以上技术目的,本发明采用以下技术方案:

  污泥多效干化间,包括仓体,投料口,盖板,排气口,废气管路,传送带,出料口,进风口,风机,换热器,凝结水管路,观察梯,检查口,仓门,其中投料口位于仓体的顶端,所述投料口处连接有盖板,所述仓体的顶端还设置有排气口,所述排气口上连接有废气管路,在仓体的内部自上而下设置有若干相互交错排列的传送带,出料口位于最下端的传送带的边缘处;仓体下端的一侧具有进风口,仓体下端的另一侧连接有仓门,所述进风口处设置有风机,所述风机位于仓体外部,所述风机的送风方向朝向仓体内部,仓体内部的底面上连接有换热器,所述换热器串联在凝结水管路上,仓体的外壁上开设有检查口,仓体的外壁上连接有观察梯。

  作为优选,所述仓体的外壁上贴附有黑色板材。

  作为优选,所述出料口为漏斗。

  作为优选,所述废气管路的一端与排气口连接、另一端与吸收塔连接。

  作为优选,所述传送带依靠电动链条驱动。

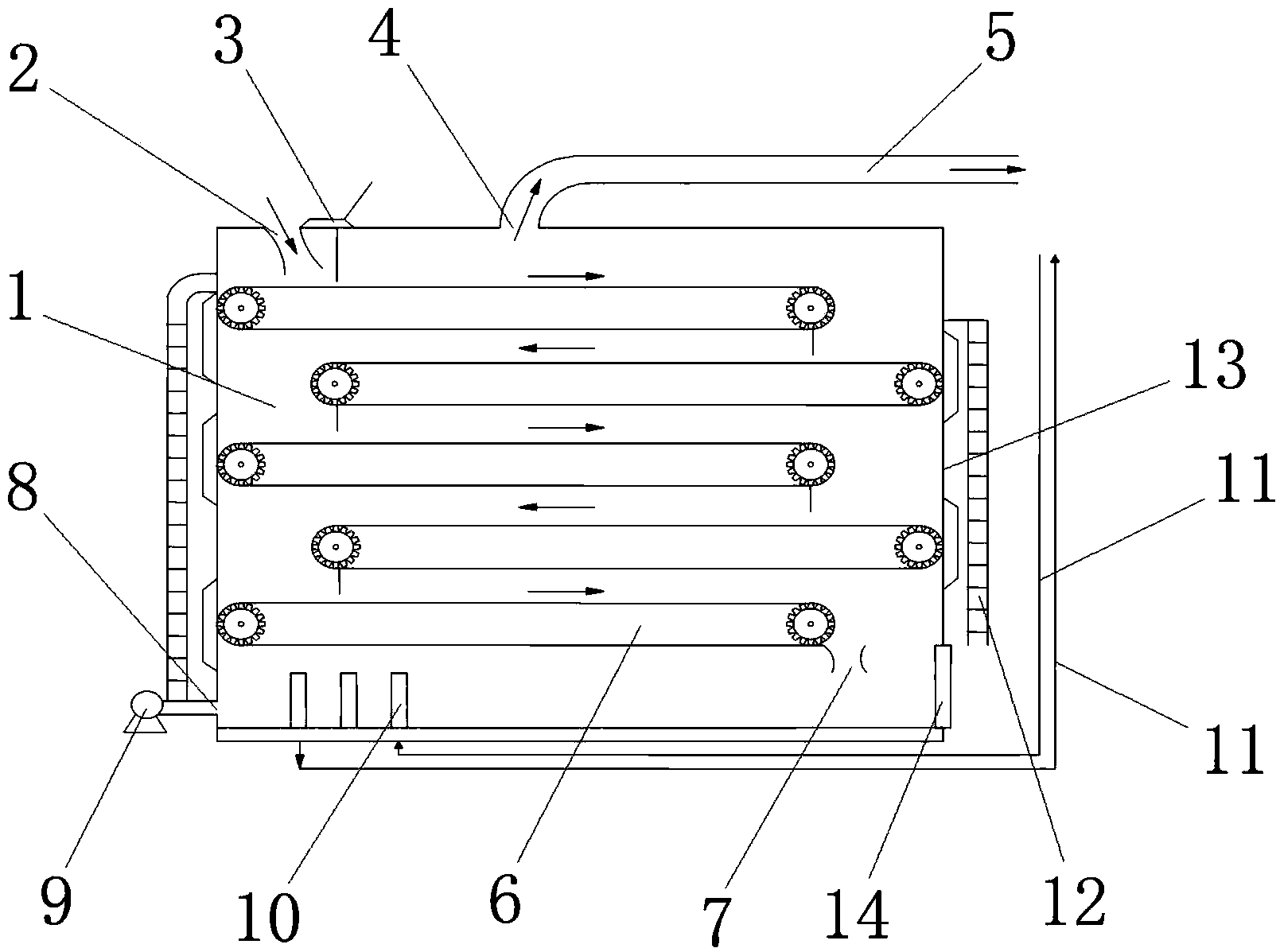

  在以上技术方案中,仓体构成封闭空间,作为污泥的干化处理场所,其外壁贴附有黑色板材,从而提升了对日光热量的吸收作用;位于仓体顶端的投料口用于加入待处理的污泥,盖板用于在停止投料后将投料口封闭;位于仓体内部相互交错的传送带,用于将污泥沿S型路线输送至出料口,在该过程中利用气流热交换实现污泥干燥作用;位于仓体外的风机通过进风口将带有余热的工业废气吹送至仓体中,热交换器对来自冷凝水管路的热量起到富集作用,使废气进一步升温;废气向上流动,对污泥实现干化作用,而后从顶端的排气口经由废气管路排出,可进一步引至吸收塔中进行处理;仓体底部的仓门可用于人员检修或工具进出;位于侧壁的检查口和观察梯用于人员对仓体内进行观察。

  本发明提供了一种污泥多效干化间,属于污泥干化技术领域。该技术方案在垂直空间中使污泥沿传送带循序向下运动,在此过程中与逆流热风不断接触,从而有效提升了污泥干化面积和空间的利用率。同时,本发明将废气余热、冷凝水放热、太阳辐射热相结合,显著降低了能耗水平。此外,本发明中污泥输送与气流吹送均依靠机械化手段完成,因此自动化程度较高、解放了人力资源;在此基础上如果进一步引入检测单元和电控单元,即可实现装置的自动化控制。本发明处理后的废气得到集中收集,避免了对环境的二次污染。本发明以创新性的技术改进实现了良好的技术效果,其结构合理、方案因地制宜,具有广阔的应用前景。
