申请日2018.08.20
公开(公告)日2018.11.30
IPC分类号C02F9/08; C02F103/28
摘要
本发明公开了一种废旧纸品清洗后污水处理多层过滤装置，包括第一层过滤单元，所述第一层过滤单元包括第一过滤箱体，所述第一过滤箱体的下端设有排浆口，其通过输浆管与第二层过滤单元的进水口连接，所述第二层过滤单元包括第二过滤箱体，所述第二过滤箱体内部设有双层过滤层，所述第二过滤箱体与第三层过滤单元连接，所述第三层过滤单元包括第三过滤箱体，所述第三过滤箱体内部安装除铁器。第一层过滤单元中的过滤网能够将污水中的纸浆进行过滤，第二层过滤单元中的活性炭层和竹炭层能够将水中的杂质以及大颗粒物质进行过滤，紫外线灯对水进行消毒，实现水的灭菌效果，第三层过滤单元中的除铁器能够将水中的铁杂质进行清除。
权利要求书

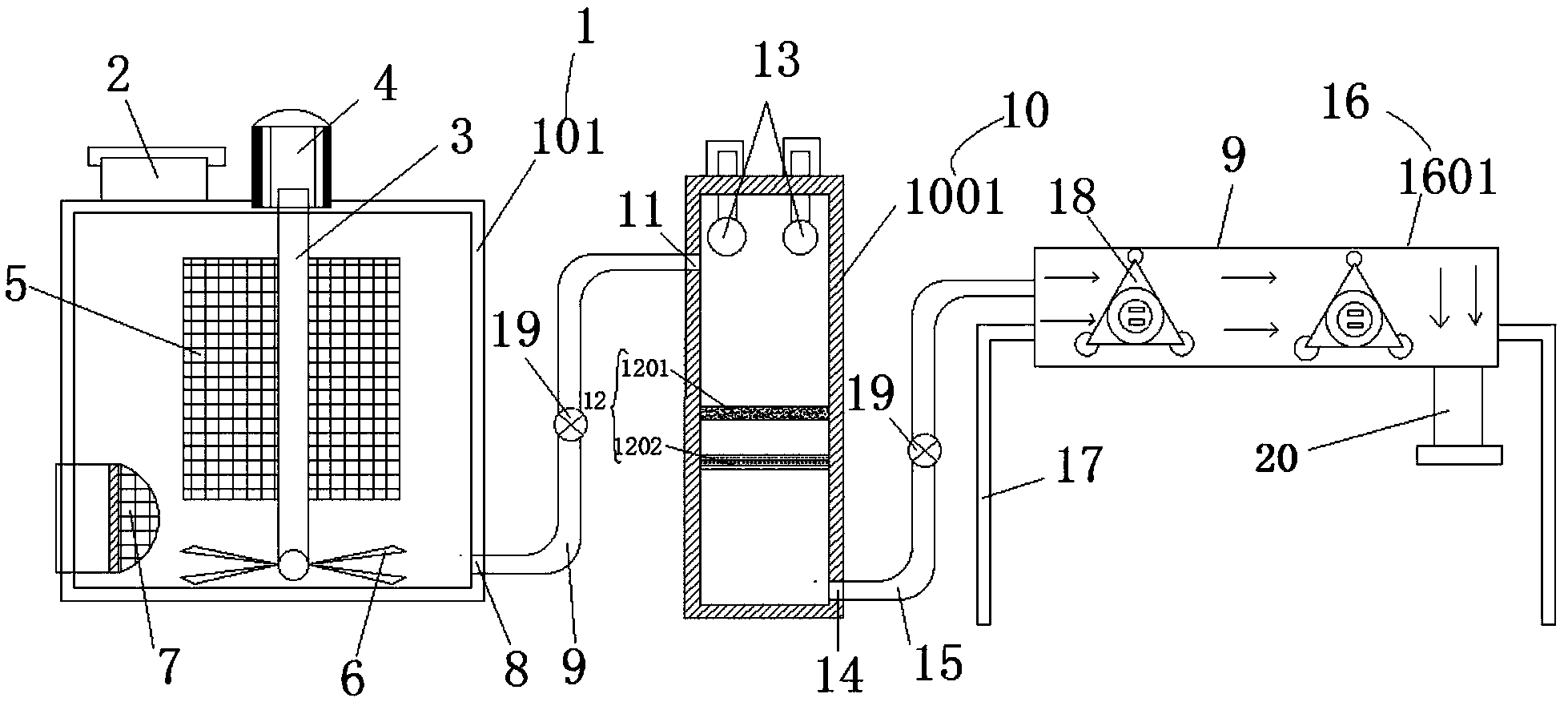

1.一种废旧纸品清洗后污水处理多层过滤装置，包括第一层过滤单元，其特征在于：所述第一层过滤单元包括第一过滤箱体，所述第一过滤箱体的上端设有进浆口，所述第一过滤箱体内设有搅拌轴，所述搅拌轴的上端连接搅拌电机，所述搅拌轴的轴体上安装有用于将污水中的残余纸浆进行拦截过滤的过滤网，所述搅拌轴的下端固设旋转动力桨，所述第一过滤箱体的内部还设有纸浆集装袋，所述第一过滤箱体的下端设有排浆口，其通过输浆管与第二层过滤单元的进水口连接，所述第二层过滤单元包括第二过滤箱体，所述第二过滤箱体内部设有用于将细小纸浆和大颗粒杂质进行过滤的双层过滤层，所述双层过滤层包括上层过滤层和下层过滤层，所述上层过滤层和下层过滤层之间的间隔高度为15cm，所述第二层过滤箱体的上端安装有紫外杀菌灯，所述第二过滤箱体下端的出水口通过输水管与第三层过滤单元连接，所述第三层过滤单元包括第三过滤箱体，所述第三过滤箱体固定在机架上，所述第三过滤箱体内部安装除铁器。
2.根据权利要求1所述的一种废旧纸品清洗后污水处理多层过滤装置，其特征在于：所述过滤网采用钢丝材质网。
3.根据权利要求2所述的一种废旧纸品清洗后污水处理多层过滤装置，其特征在于：所述纸浆集装袋采用柔性纤维布制成。
4.根据权利要求3所述的一种废旧纸品清洗后污水处理多层过滤装置，其特征在于：所述上层过滤层采用活性炭过滤层，所述下层过滤层采用竹炭过滤层。
5.根据权利要求4所述的一种废旧纸品清洗后污水处理多层过滤装置，其特征在于：所述输浆管和输水管上设有动力泵。
6.根据权利要求5所述的一种废旧纸品清洗后污水处理多层过滤装置，其特征在于：所述第三过滤箱体的下端设有出水管。
说明书
一种废旧纸品清洗后污水处理多层过滤装置
技术领域
本发明涉及污水处理领域，具体涉及一种废旧纸品清洗后污水处理多层过滤装置。
背景技术
对于废品回收行业，在对于清洗纸品后的污水的处理非常重要，污水处理也越来越得到重视，如何才能最高效、低成本、快速地处理污水，成为行业钻研的热点，中国专利201510374902.6公开了一种废旧纸品清洗后污水处理过滤层，其为多层多孔结构，其特征在于，该结构至少包括一个支撑层和一个活性层，活性层的孔径比支撑层的孔径小，所述活性层是由化学惰性的无机颗粒材料制成，该结构至少在构成所述活性层的颗粒表面含有由硅氧烷树脂和/或双酚A基环氧树脂所形成的憎水性粘合材料。本发明的过滤层，在进行过滤时，在活性层的表面将形成后的厚的固体层，而不粘连在其上面，液体随孔隙流出，达到固液分离的目的，但是该设计方案只是简单的将纸品清洗后污水中的纸浆或者大颗粒杂质与水分做了分离，并未对水中的一些有毒物质进行处理，同时污水中存在大量废纸，造成过滤层的堵塞，降低过滤效率，因此亟待本领域技术人员解决相关问题。
发明内容
为解决上述问题，本发明公开了一种废旧纸品清洗后污水处理多层过滤装置，其目的在于解决清洗纸品后污水的处理的问题。
为了达到以上目的，本发明提供如下技术方案：一种废旧纸品清洗后污水处理多层过滤装置，包括第一层过滤单元，所述第一层过滤单元包括第一过滤箱体，所述第一过滤箱体的上端设有进浆口，所述第一过滤箱体内设有搅拌轴，所述搅拌轴的上端连接搅拌电机，所述搅拌轴的轴体上安装有用于将污水中的残余纸浆进行拦截过滤的过滤网，所述搅拌轴的下端固设旋转动力桨，所述第一过滤箱体的内部还设有纸浆集装袋，所述第一过滤箱体的下端设有排浆口，其通过输浆管与第二层过滤单元的进水口连接，所述第二层过滤单元包括第二过滤箱体，所述第二过滤箱体内部设有用于将细小纸浆和大颗粒杂质进行过滤的双层过滤层，所述双层过滤层包括上层过滤层和下层过滤层，所述上层过滤层和下层过滤层之间的间隔高度为15cm，所述第二层过滤箱体的上端安装有紫外杀菌灯，所述第二过滤箱体下端的出水口通过输水管与第三层过滤单元连接，所述第三层过滤单元包括第三过滤箱体，所述第三过滤箱体固定在机架上，所述第三过滤箱体内部安装除铁器。
作为本发明的一种改进，所述过滤网采用钢丝材质网。
作为本发明的一种改进，所述纸浆集装袋采用柔性纤维布制成。
作为本发明的一种改进，所述上层过滤层采用活性炭过滤层，所述下层过滤层采用竹炭过滤层。
作为本发明的一种改进，所述输浆管和输水管上设有动力泵。
作为本发明的一种改进，所述第三过滤箱体的下端设有出水管
相对与现有技术，本发明具有如下优点：该设计结构简单清晰，各组件之间紧密联系又不相互影响，所需部件更换方便，易于日后产品在使用过程中的维修保养，通过将污水处理装置分为三层污水处理装置，第一层过滤单元中的过滤网能够将污水中的纸浆进行过滤，第二层过滤单元中的活性炭层和竹炭层能够将水中的杂质以及大颗粒物质进行过滤，紫外线灯对水进行消毒，实现水的灭菌效果，第三层过滤单元中的除铁器能够将水中的铁杂质进行清除，避免在后续对水进行二次利用时，铁杂质混入成品纸浆中对纸品的成品造成影响;该设计方案成本较低，便于市场的推广与使用。
