申请日2018.08.20
公开(公告)日2018.12.18
IPC分类号C02F9/14
摘要
本发明公开了一种市政废水无害化处理系统，包括沉淀池、曝气池和过滤池，所述一级沉淀池、曝气池和过滤池沿阶梯从高到低依次设置，所述沉淀池上设有与沉淀池内容积相配合的投药装置，沉淀池靠近曝气池的侧壁下部安装有排水管，排水管内设有阀门，所述曝气池内设有用于提高曝气效率的供氧装置，曝气池靠近过滤池的上侧壁设有出水管，所述过滤池内设有用于过滤废水的过滤装置，过滤池底部设有落水管。本发明通过设置沉淀池、曝气池和过滤池，可连续地对市政废水进行无害化处理，提高了市政废水的处理速度。
权利要求书
1.一种市政废水无害化处理系统，包括沉淀池、曝气池和过滤池，所述一级沉淀池、曝气池和过滤池沿阶梯从高到低依次设置，其特征在于：所述沉淀池上设有与沉淀池内容积相配合的投药装置，沉淀池靠近曝气池的侧壁下部安装有排水管，排水管内设有阀门，所述曝气池内设有用于提高曝气效率的供氧装置，曝气池靠近过滤池的上侧壁设有出水管，所述过滤池内设有用于过滤废水的过滤装置，过滤池底部设有落水管。
2.根据权利要求1所述的市政废水无害化处理系统，其特征在于：所述投药装置包括盒体、挡板、齿轮、齿条和浮子，所述盒体固定在沉淀池的内壁上，盒体的侧壁上开有通槽，所述挡板通过转轴铰接在通槽内，所述转轴一端穿过盒体后与齿轮连接，所述浮子放置在沉淀池内，浮子表面安装有竖直的齿条，盒体的外侧壁上设有限位滑槽，所述齿条与齿轮相配合且可在限位滑槽内上下滑动。
3.根据权利要求2所述的市政废水无害化处理系统，其特征在于：所述挡板的侧边上安装有与盒体相配合的密封圈。
4.根据权利要求1所述的市政废水无害化处理系统，其特征在于：所述供氧装置包括工业氧气瓶、输氧管和出氧器，工业氧气瓶安装在曝气池的侧壁上，所述出氧器安装在曝气池底部，工业氧气瓶通过输氧管与出氧器连接。
5.根据权利要求1所述的市政废水无害化处理系统，其特征在于：所述过滤装置包括过滤板、活性炭、过滤网和过滤膜，过滤板、过滤网和过滤膜从上往下依次安装在过滤池内，且过滤板与过滤网之间留有间隙，所述活性炭铺设在过滤板与过滤网之间。
说明书
一种市政废水无害化处理系统
技术领域
本发明涉及废水处理技术领域，特别是涉及一种市政废水无害化处理系统。
背景技术
随着我国经济发展和人口的增长，环境保护面临巨大挑战。特别是城镇化的快速发展，住区生活废水、废弃物的无害化、减量化处理势在必行。目前，沼气池处理市政废水的效果较好，资源能充分利用，但多用于农户小规模化应用，但沼气池处理市政废水的处理效率较低，周期长，导致很多市政废水来不及处理便被排放进河流里。因此需要一种处理效率高且处理效果好的市政废水无害化处理方法。
发明内容
本发明的目的在于提供一种处理效率高且效果好的市政废水无害化处理系统。
本发明的目的是通过以下技术方案实现的：

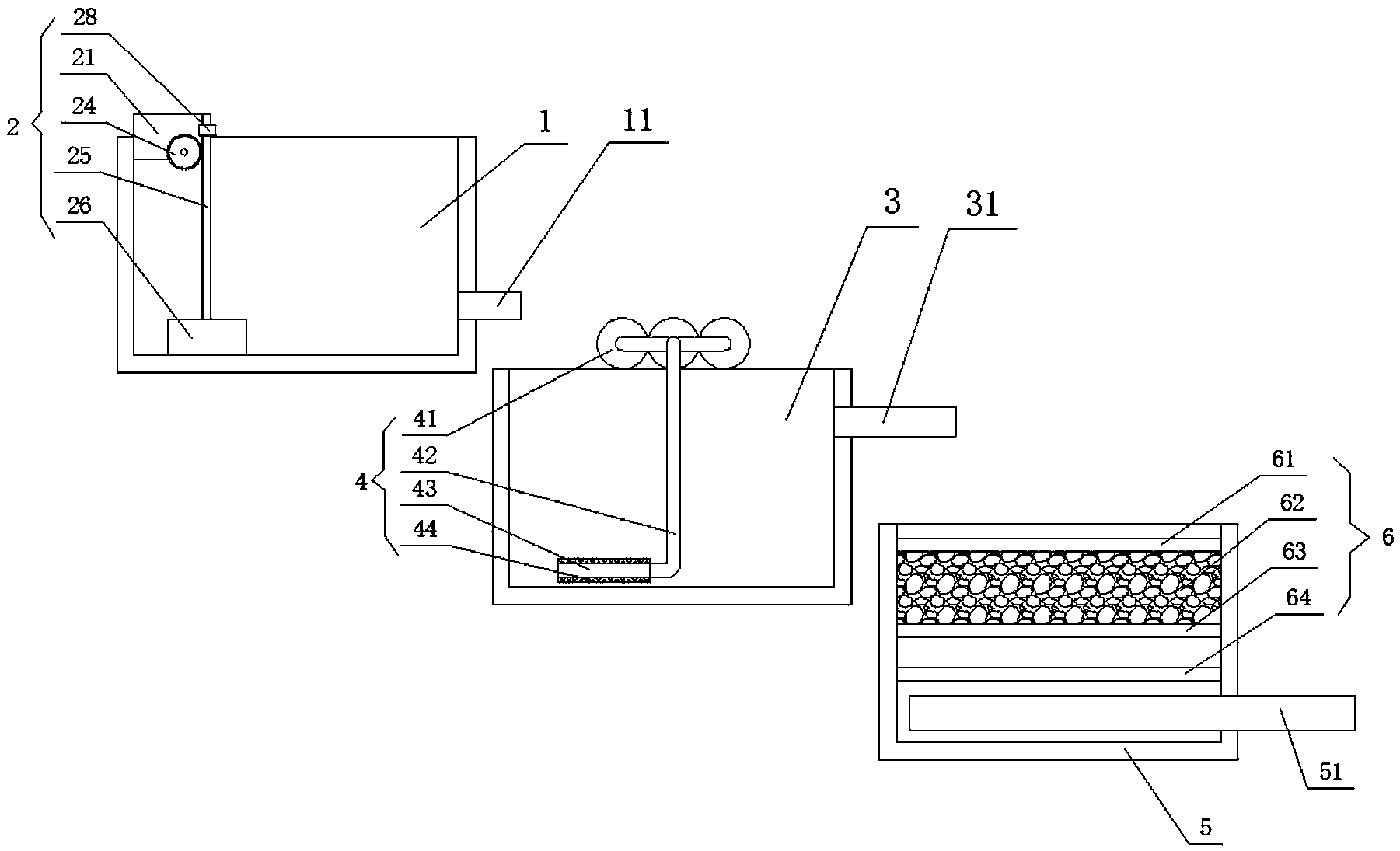

一种市政废水无害化处理系统，包括沉淀池、曝气池和过滤池，所述一级沉淀池、曝气池和过滤池沿阶梯从高到低依次设置，所述沉淀池上设有与沉淀池内容积相配合的投药装置，沉淀池靠近曝气池的侧壁下部安装有排水管，排水管内设有阀门，所述曝气池内设有用于提高曝气效率的供氧装置，曝气池靠近过滤池的上侧壁设有出水管，所述过滤池内设有用于过滤废水的过滤装置，过滤池底部设有落水管。
所述投药装置包括盒体、挡板、齿轮、齿条和浮子，所述盒体固定在沉淀池的内壁上，盒体的侧壁上开有通槽，所述挡板通过转轴铰接在通槽内，所述转轴一端穿过盒体后与齿轮连接，所述浮子放置在沉淀池内，浮子表面安装有竖直的齿条，盒体的外侧壁上设有限位滑槽，所述齿条与齿轮相配合且可在限位滑槽内上下滑动。
所述挡板的侧边上安装有与盒体相配合的密封圈。
所述供氧装置包括工业氧气瓶、输氧管和出氧器，工业氧气瓶安装在曝气池的侧壁上，所述出氧器安装在曝气池底部，工业氧气瓶通过输氧管与出氧器连接。
所述过滤装置包括过滤板、活性炭、过滤网和过滤膜，过滤板、过滤网和过滤膜从上往下依次安装在过滤池内，且过滤板与过滤网之间留有间隙，所述活性炭铺设在过滤板与过滤网之间。
本发明具有如下效果：
(1)通过设置沉淀池、曝气池和过滤池，可连续地对市政废水进行无害化处理，提高了市政废水的处理速度;
(2)通过设置投药装置，可自动对市政废水进行投药，提高了市政废水的处理效率，同时减少了人力投入;
(3)通过设置供氧装置，可提高曝气池的曝气效率，以缩短市政废水的曝气时间。
