申请日2017.12.25
公开(公告)日2018.08.17
IPC分类号C02F11/12
摘要
本实用新型公开了一种污水过滤处理用污泥干化装置，包括主过滤箱，所述的主过滤箱的外部固定连接有外框，所述的主过滤箱的顶端一侧开设有入污水管，所述的主过滤箱的底端开设有第一出水口，所述的主过滤箱远离入污水管的一侧外壁固定连接有干化污泥箱，所述的主过滤箱的一侧内壁转动连接有螺纹转动杆，且所述的螺纹转动杆远离入污水管的一端贯穿主过滤箱内壁并延伸至干化污泥箱的内部固定转动连接有固定连通器。本实用新型涉及污泥处理设备领域。该污水过滤处理用污泥干化装置，结构简单，可自动对污水初步过滤网的网面及时进行清理干化，大大降低了污水处理成本，保证了初步过滤网的过滤效果。
权利要求书

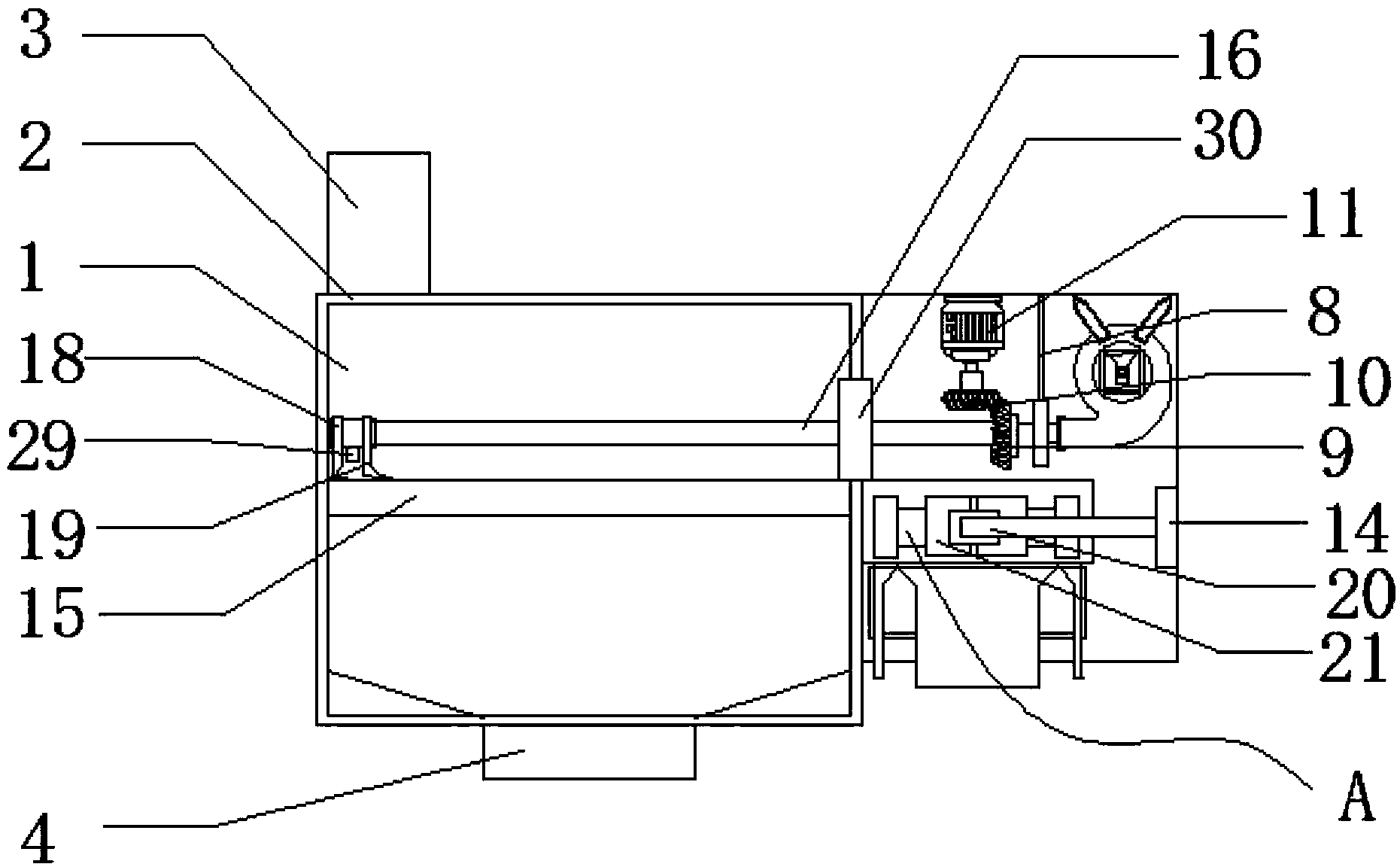

1.一种污水过滤处理用污泥干化装置，包括主过滤箱(1)，其特征在于：所述的主过滤箱(1)的外部固定连接有外框(2)，所述的主过滤箱(1)的顶端一侧开设有入污水管(3)，所述的主过滤箱(1)的底端开设有第一出水口(4)，所述的主过滤箱(1)远离入污水管(3)的一侧外壁固定连接有干化污泥箱(5)，所述的主过滤箱(1)的一侧内壁转动连接有螺纹转动杆(6)，且所述的螺纹转动杆(6)远离入污水管(3)的一端贯穿主过滤箱(1)内壁并延伸至干化污泥箱(5)的内部固定转动连接有固定连通器(7)，所述的固定连通器(7)的顶端通过固定支撑器(8)与主过滤箱(1)的顶端内壁固定连接，所述的螺纹转动杆(6)位于干化污泥箱(5)内的一端外环固定连接有第一锥形轮(9)，所述的第一锥形轮(9)通过第二锥形轮(10)转动连接有电机(11)，所述的固定连通器(7)的轴心处连通有连通管(12)，所述的连通管(12)远离固定连通器(7)的一端连通有抽风机(13)，且所述的电机(11)与抽风机(13)的顶端均与干化污泥箱(5)的顶端内壁固定连接，所述的螺纹转动杆(6)的外环螺纹连接有固定转动块(17)，所述的固定转动块(17)的两侧分别设置有第一刮泥板(18)和第二刮泥板(19)，所述的螺纹转动杆(6)底端通过第一刮泥板(18)和第二刮泥板(19)固定连接有滑动杆(16)，所述的滑动杆(16)的两端分别与主过滤箱(1)和干化污泥箱(5)的内壁固定连接，所述的干化污泥箱(5)远离主过滤箱(1)的一侧内壁通过固定器(14)固定连接有支撑连接器(20)，所述的支撑连接器(20)远离固定器(14)的一端固定连接有气缸(21)，所述的气缸(21)两端均固定连接有气压伸缩杆(22)，所述的气压伸缩杆(22)远离气缸(21)的一端均通过连接器(23)固定连接有加热挤压沥干板(24)。
2.根据权利要求1所述的污水过滤处理用污泥干化装置，其特征在于：所述的干化污泥箱(5)靠近主过滤箱(1)的一侧内壁固定连接有污泥干化缸(25)，且所述的连接器(23)贯穿污泥干化缸(25)的内壁并延伸至污泥干化缸(25)的内部。
3.根据权利要求2所述的污水 过滤处理用污泥干化装置，其特征在于：所述的污泥干化缸(25)的底端两侧均开设有第二出水口(26)，且所述的污泥干化缸(25)底端的中心位置开设有干化泥出口(27)。
4.根据权利要求1所述的污水过滤处理用污泥干化装置，其特征在于：所述的加热挤压沥干板(24)的顶端均设置有污泥斜挡板(28)。
5.根据权利要求1所述的污水过滤处理用污泥干化装置，其特征在于：所述的固定转动块(17)位于第一刮泥板(18)和第二刮泥板(19)之间的中间位置的底端开设有吸泥口(29)。
6.根据权利要求1所述的污水过滤处理用污泥干化装置，其特征在于：所述的干化污泥箱(5)与主过滤箱(1)的连接处设置有滑动门(30)。
7.根据权利要求1所述的污水过滤处理用污泥干化装置，其特征在于：所述的主过滤箱(1)中间位置设置有过滤网层(15)，且所述的第一刮泥板(18)和第二刮泥板(19)与过滤网层(15)的顶端滑动接触连接。
说明书
一种污水过滤处理用污泥干化装置
技术领域
本实用新型涉及污泥处理设备领域，具体为一种污水过滤处理用污泥干化装置。
背景技术
在污水处理过程中，初步过滤使其中必不可少的重要步骤，特别是农业及生活污水处理时，初步过滤会导致大量污泥沉积，大大影响后期的过滤效果，目前大多污水处理工厂采用人工定时清洗或更换过滤网来处理这一问题，造成了人力及物质资源的浪费，污水处理成本大大提高且效果不佳。
实用新型内容
(一)解决的技术问题
针对现有技术的不足，本实用新型提供了一种污水过滤处理用污泥干化装置，结构简单，可自动对污水初步过滤网的网面及时进行清理干化，大大降低了污水处理成本，保证了初步过滤网的过滤效果。
(二)技术方案
为实现以上目的，本实用新型通过以下技术方案予以实现：一种污水过滤处理用污泥干化装置，包括主过滤箱，所述的主过滤箱的外部固定连接有外框，所述的主过滤箱的顶端一侧开设有入污水管，所述的主过滤箱的底端开设有第一出水口，所述的主过滤箱远离入污水管的一侧外壁固定连接有干化污泥箱，所述的主过滤箱的一侧内壁转动连接有螺纹转动杆，且所述的螺纹转动杆远离入污水管的一端贯穿主过滤箱内壁并延伸至干化污泥箱的内部固定转动连接有固定连通器，所述的固定连通器的顶端通过固定支撑器与主过滤箱的顶端内壁固定连接，所述的螺纹转动杆位于干化污泥箱内的一端外环固定连接有第一锥形轮，所述的第一锥形轮通过第二锥形轮转动连接有电机，所述的固定连通器的轴心处连通有连通管，所述的连通管远离固定连通器的一端连通有抽风机，且所述的电机与抽风机的顶端均与干化污泥箱的顶端内壁固定连接，所述的螺纹转动杆的外环螺纹连接有固定转动块，所述的固定转动块的两侧分别设置有第一刮泥板和第二刮泥板，所述的螺纹转动杆底端通过第一刮泥板和第二刮泥板固定连接有滑动杆，所述的滑动杆的两端分别与主过滤箱和干化污泥箱的内壁固定连接，所述的干化污泥箱远离主过滤箱的一侧内壁通过固定器固定连接有支撑连接器，所述的支撑连接器远离固定器的一端固定连接有气缸，所述的气缸两端均固定连接有气压伸缩杆，所述的气压伸缩杆远离气缸的一端均通过连接器固定连接有加热挤压沥干板。
优选的，所述的干化污泥箱靠近主过滤箱的一侧内壁固定连接有污泥干化缸，且所述的连接器贯穿污泥干化缸的内壁并延伸至污泥干化缸的内部。
优选的，所述的污泥干化缸的底端两侧均开设有第二出水口，且所述的污泥干化缸底端的中心位置开设有干化泥出口。
优选的，所述的加热挤压沥干板的顶端均设置有污泥斜挡板。
优选的，所述的固定转动块位于第一刮泥板和第二刮泥板之间的中间位置的底端开设有吸泥口。
优选的，所述的干化污泥箱与主过滤箱的连接处设置有滑动门。
优选的，所述的主过滤箱中间位置设置有过滤网层，且所述的第一刮泥板和第二刮泥板与过滤网层的顶端滑动接触连接。
(三)有益效果
本实用新型提供了污水过滤处理用污泥干化装置。具备以下有益效果：
(1)、该污水过滤处理用污泥干化装置，通过主过滤箱的外部固定连接有外框，所述的主过滤箱的顶端一侧开设有入污水管，所述的主过滤箱的底端开设有第一出水口，所述的主过滤箱远离入污水管的一侧外壁固定连接有干化污泥箱，所述的主过滤箱的一侧内壁转动连接有螺纹转动杆，且所述的螺纹转动杆远离入污水管的一端贯穿主过滤箱内壁并延伸至干化污泥箱的内部固定转动连接有固定连通器，所述的固定连通器的顶端通过固定支撑器与主过滤箱的顶端内壁固定连接，所述的螺纹转动杆位于干化污泥箱内的一端外环固定连接有第一锥形轮，所述的第一锥形轮通过第二锥形轮转动连接有电机，所述的固定连通器的轴心处连通有连通管，所述的连通管远离固定连通器的一端连通有抽风机，且所述的电机与抽风机的顶端均与干化污泥箱的顶端内壁固定连接，所述的螺纹转动杆的外环螺纹连接有固定转动块，所述的固定转动块的两侧分别设置有第一刮泥板和第二刮泥板，所述的螺纹转动杆底端通过第一刮泥板和第二刮泥板固定连接有滑动杆，所述的滑动杆的两端分别与主过滤箱和干化污泥箱的内壁固定连接，所述的主过滤箱中间位置设置有过滤网层，且所述的第一刮泥板和第二刮泥板与过滤网层的顶端滑动接触连接，所述的固定转动块位于第一刮泥板和第二刮泥板之间的中间位置的底端开设有吸泥口，达到了对初步过滤网面进行有效污泥去除的目的，通过刮、吸步骤同时进行，保证了初步过滤网的网口径内及网面污泥去除效果。
(2)、该污水过滤处理用污泥干化装置，通过所述的干化污泥箱远离主过滤箱的一侧内壁通过固定器固定连接有支撑连接器，所述的支撑连接器远离固定器的一端固定连接有气缸，所述的气缸两端均固定连接有气压伸缩杆，所述的气压伸缩杆远离气缸的一端均通过连接器固定连接有加热挤压沥干板，所述的干化污泥箱靠近主过滤箱的一侧内壁固定连接有污泥干化缸，且所述的连接器贯穿污泥干化缸的内壁并延伸至污泥干化缸的内部，达到了对收集的污泥进行统一挤压加热干燥处理的目的。
