申请日2018.01.15
公开(公告)日2018.08.31
IPC分类号B65F1/14; B65F1/00
摘要
本实用新型公开了一种垃圾压缩箱的污水引流结构，涉及垃圾处理设备，包括垃圾压缩箱，垃圾压缩箱内设有压缩腔，压缩腔底部设有压缩腔底板，压缩腔底板两端各设有两个污水孔，压缩腔底板下方设有污水腔，污水腔包括侧壁、底板，所述底板上方设有污水导引板，污水腔靠近垃圾压缩箱头部的侧壁设有排污水阀，污水孔上设有漏液片，污水腔侧壁外侧设有水量指示器。通过在垃圾压缩箱两端下部设置污水孔，污水孔上设置漏液片，垃圾压缩箱下方设置污水腔，污水腔内设置倾斜的底板和梯形的倾斜的污水导引板，能在垃圾压缩时，及时处理大量污水，并且不会影响垃圾压缩效果，可防止污水孔被堵塞，且排污水阀和水量指示器配合可及时处理污水。
权利要求书

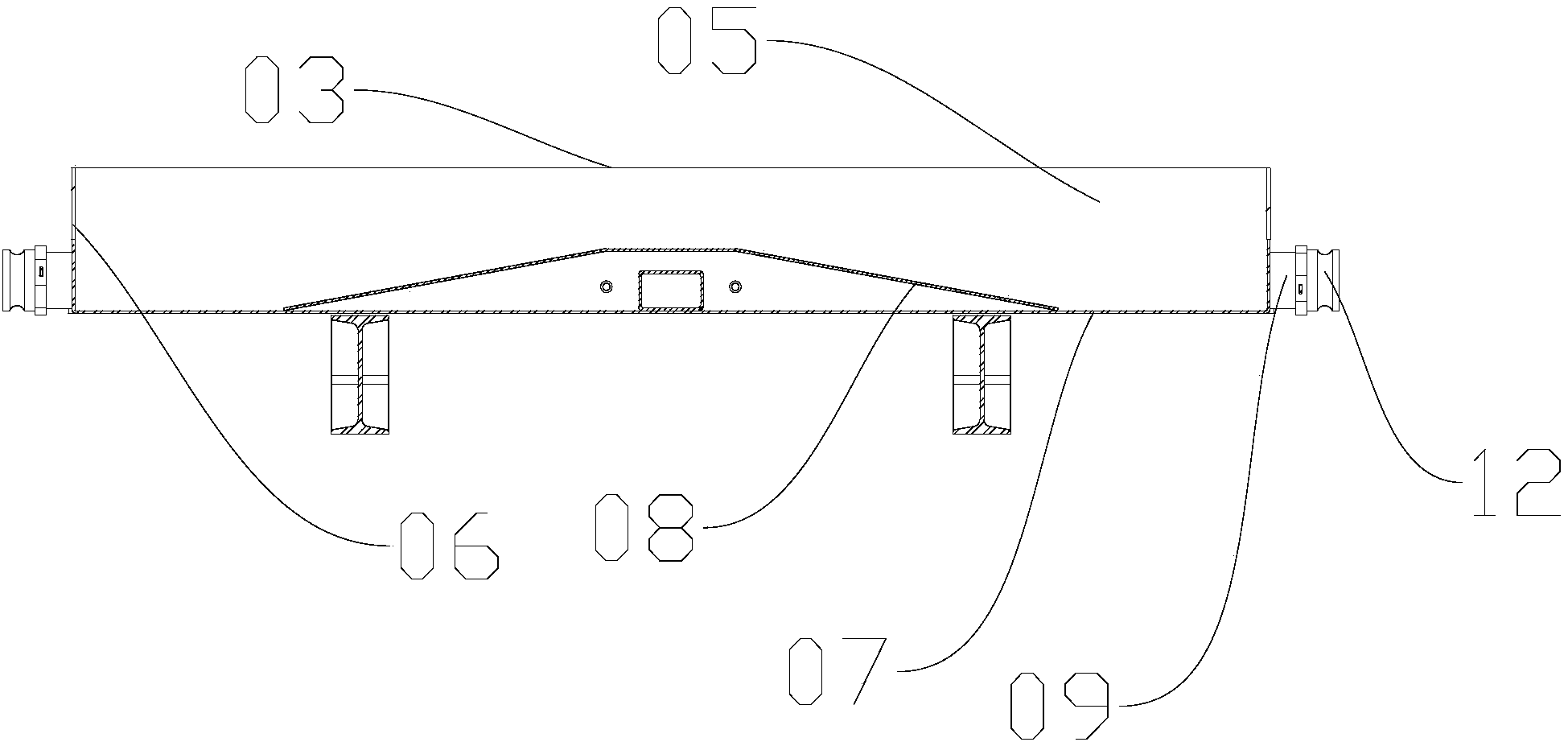

1.一种垃圾压缩箱的污水引流结构，包括垃圾压缩箱(01)，其特征在于，垃圾压缩箱(01)内设有压缩腔(02)，压缩腔(02)底部设有压缩腔底板(03)，压缩腔底板(03)两端各设有两个污水孔(04),污水孔(04)的宽度为1.0～3.0厘米，压缩腔底板(03)下方设有污水腔(05)，污水腔(05)包括侧壁(06)、底板(07)，所述底板(07)上方设有污水导引板(08)，污水导引板(08)侧看呈等腰梯形，污水腔(05)的底板(07)沿垃圾压缩箱(01)尾部到垃圾压缩箱(01)头部向下倾斜，污水导引板(08)对应污水腔(05)的底板(07)中线放置，梯形的污水导引板(08)的两条腰设在污水孔(04)下方，污水腔(05)靠近垃圾压缩箱(01)头部设有排污水阀(09)，污水阀设在污水腔(05)侧壁(06)。
2.根据权利要求1中所述的一种垃圾压缩箱的污水引流结构，其特征在于，所述污水孔(04)上设有漏液片(10)，漏液片(10)顶部为弧形，多个漏液片(10)间隔放置，两两漏液片(10)间隔0.5～1.5毫米，各漏液片(10)顶部固定在固定条(11)上，漏液片(10)底部固定在污水孔(04)内侧。
3.根据权利要求1中所述的一种垃圾压缩箱的污水引流结构，其特征在于，所述排污水阀(09)与污水腔(05)侧壁(06)垂直放置，在排污水阀(09)靠近出水口的一端设有凹形卡位(12)。
4.根据权利要求1中所述的一种垃圾压缩箱的污水引流结构，其特征在于，所述污水腔(05)侧壁(06)外侧设有水量指示器(13)。
说明书
一种垃圾压缩箱的污水引流结构
技术领域
本实用新型涉及垃圾处理设备，特别是涉及一种垃圾压缩箱的污水引流结构。
背景技术
城市垃圾处理历来是城市文明生活的保证，高效的垃圾车、垃圾处理箱是一个城市环境的关键，由于各个地方垃圾产生量不是一成不变的，因而现在垃圾中转处理为提高效率，通常采用垃圾压缩的方式，提升运载量和处理量，垃圾压缩过程，从垃圾车或垃圾箱前门进入，垃圾中往往含有大量废水，需要进行处理，现有的污水收集方式是在垃圾车或者垃圾箱下方设置漏水孔，让污水自行落下，但是，这种方式并不适用于采用垃圾压缩方式的垃圾车或垃圾压缩箱，现有的方式无法处理垃圾压缩过程中大量涌出的污水，并且现有技术中采用漏水孔容易在垃圾压缩过程中挤入垃圾，不但造成堵塞影响污水流出，而且降低了垃圾压缩的效果。
实用新型内容
针对现有技术缺点，本实用新型公开了一种垃圾压缩箱的污水引流结构，可以处理大量涌出的污水，避免垃圾堵塞，不会降低垃圾压缩效果。。其具体技术特征如下：
一种垃圾压缩箱的污水引流结构，包括垃圾压缩箱，垃圾压缩箱内设有压缩腔，压缩腔底部设有压缩腔底板，压缩腔底板两端各设有两个污水孔，,污水孔的宽度为1.0～3.0厘米，压缩腔底板下方设有污水腔，污水腔包括侧壁、底板，所述底板上方设有污水导引板，所述污水导引板侧看呈等腰梯形，污水腔的底板沿垃圾压缩箱尾部到垃圾压缩箱头部向下倾斜，污水导引板对应污水腔的底板中线放置，梯形的污水导引板的两液片间隔0.5～1.5毫米，各漏液片顶部固定在固定条上，漏液片底部固定条腰的位置对应在压缩腔底板污水孔下方，污水腔靠近垃圾压缩箱头部的侧壁设有排污水阀。
进一步的，污水孔上设有漏液片，漏液片顶部为弧形，多个漏液片间隔放置，两漏在污水孔内侧。
进一步的，排污水阀与污水腔侧壁垂直放置，在排污水阀靠近出水口的一端设有凹形卡位。
进一步的，污水腔侧壁外侧设有水量指示器。
本实用新型的有益效果为：通过在垃圾压缩箱两端下部设置污水孔，污水孔上设置漏液片，垃圾压缩箱下方设置污水腔，污水腔内设置倾斜的底板和梯形的倾斜的污水导引板，能在垃圾压缩时，及时处理大量污水，并且不会影响垃圾压缩效果，能够防止污水孔被堵塞，排污水阀和水量指示器配合可及时处理污水。
