申请日2019.03.08
公开(公告)日2019.05.10
IPC分类号G01N1/10
摘要
本发明涉及废水取样设备技术领域，且公开了一种环保型工业废水快速取样设备，包括操作台，所述操作台的底部固定安装有滑轮装置，操作台的内部固定安装有驱动电机，驱动电机的输出端贯穿操作台并延伸至操作台的顶部且固定连接有凸型转盘，凸型转盘的顶部设有废水箱。该环保型工业废水快速取样设备，通过设置有缓冲垫，缓冲垫给驱动电机工作时提供较稳定的环境，通过设置有驱动电机，驱动电机输出端转动连接有凸型转盘，当进行工业废水取样时，将废水箱镶嵌于凸型转盘上，通过凸型转盘带动废水箱进行转动，从而将其内部废水充分进行混合，提高废水取样时的纯度，避免废水由于悬浮物沉淀影响取样数据的准确性，从而增大数据的误差。
权利要求书

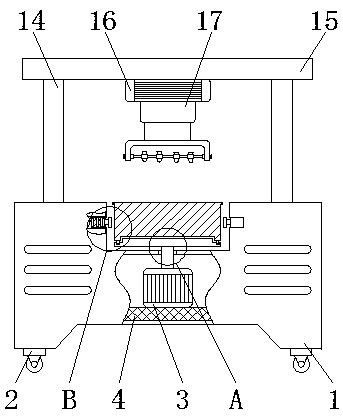

1.一种环保型工业废水快速取样设备，包括操作台(1)等，其特征在于：所述操作台(1)的底部固定安装有滑轮装置(2)，所述操作台(1)的内部固定安装有驱动电机(3)，所述驱动电机(3)的输出端贯穿操作台(1)并延伸至操作台(1)的顶部且固定连接有凸型转盘(5)，所述凸型转盘(5)的顶部设有废水箱(6)，所述废水箱(6)与凸型转盘(5)活动卡接，所述操作台(1)位于废水箱(6)的两侧壁均镶嵌有调节箱(8)，所述调节箱(8)的内部设有活动杆(9)，所述活动杆(9)的一端贯穿调节箱(8)并延伸至调节箱(8)的外侧且固定连接有防护板(10)，所述活动杆(9)延伸至调节箱(8)的内部且固定连接有活动板(11)，所述活动板(11)的两侧均固定连接有限位块(12)，所述活动板(11)通过限位块(12)与调节箱(8)活动连接，所述操作台(1)的顶部两侧固定连接有支架(14)，所述支架(14)的顶部固定连接有安装板(15)，所述安装板(15)的底部固定安装有液压装置(16)，所述液压装置(16)的输出端栓接有液压杆(17)，所述液压杆(17)的底部栓接有连接板(18)，所述连接板(18)的两侧设有螺钉(19)，所述连接板(18)通过两个螺钉(19)螺纹连接有取样板(20)，所述取样板(20)的内部活动插接有取样管(21)。
2.根据权利要求1所述的一种环保型工业废水快速取样设备，其特征在于：所述操作台(1)的顶部呈凹型，所述凸型转盘(5)位于操作台(1)的凹处，所述操作台(1)的凹处开设有与驱动电机(3)输出端相对应的转动槽。
3.根据权利要求1所述的一种环保型工业废水快速取样设备，其特征在于：所述废水箱(6)的底部开设有与凸型转盘(5)相适配的凹型槽，所述废水箱(6)的底部固定连接有卡合块(7)，所述凸型转盘(5)的一侧开设有与卡合块(7)相对应的卡合槽。
4.根据权利要求1所述的一种环保型工业废水快速取样设备，其特征在于：所述调节箱(8)的内部设有压缩弹簧(13)，所述压缩弹簧(13)的一端与调节箱(8)的内壁固定连接，所述压缩弹簧(13)的另一端与活动板(11)的一侧固定连接，所述调节箱(8)的一侧开设有与活动杆(9)相对应的活动槽，所述调节箱(8)的侧壁开设有与限位块(12)相对应的限位槽。
5.根据权利要求1所述的一种环保型工业废水快速取样设备，其特征在于：两个所述防护板(10)对称分布于废水箱(6)的两侧，两个所述防护板(10)与废水箱(6)不接触。
6.根据权利要求1所述的一种环保型工业废水快速取样设备，其特征在于：所述连接板(18)位于废水箱(6)的正上方，所述连接板(18)的长度值小于废水箱(6)的长度值。
7.根据权利要求1所述的一种环保型工业废水快速取样设备，其特征在于：所述连接板(18)呈U型，所述连接板(18)的两侧开设有与螺钉(19)相对应的通道。
8.根据权利要求1所述的一种环保型工业废水快速取样设备，其特征在于：所述操作台(1)的内部开设有与驱动电机(3)相对应的腔室，腔室内设有缓冲垫(4)，所述缓冲垫(4)的顶部与驱动电机(3)的底部相接触。
说明书
一种环保型工业废水快速取样设备
技术领域
本发明涉及废水取样设备技术领域，具体为一种环保型工业废水快速取样设备。
背景技术
环境保护简称环保，环境保护涉及的范围广、综合性强，它涉及自然科学和社会科学的许多领域，还有其独特的研究对象，环境保护方式包括采取行政、法律、经济、科学技术、民间自发环保组织等等，合理地利用自然资源，防止环境的污染和破坏，以求自然环境同人文环境、经济环境共同平衡可持续发展，扩大有用资源的再生产，保证社会的发展。
工业废水检测，主要是对企业工厂在生产工艺过程中排出的废水、污水和水生物检测的总称，工业废水检测时需要取样，废水检测取样装置就起到这样的作用，现有的废水检测取样装置在实际使用过程中由于废水取样不纯，取样速度慢以及无法进行多层次取样从而导致取样准确度低，影响废水检测数据的权威性，为此我们提出一种环保型工业废水快速取样设备。
发明内容
本发明提供了一种环保型工业废水快速取样设备，具备废水取样较纯、取样速度快以及可以多梯度取样准确率高的优点，解决了现有的废水检测取样装置在实际使用过程中由于废水取样不纯，取样速度慢以及无法进行多层次取样从而导致取样准确度低，影响废水检测数据的问题。
本发明提供如下技术方案：一种环保型工业废水快速取样设备，包括操作台，所述操作台的底部固定安装有滑轮装置，所述操作台的内部固定安装有驱动电机，所述驱动电机的输出端贯穿操作台并延伸至操作台的顶部且固定连接有凸型转盘，所述凸型转盘的顶部设有废水箱，所述废水箱与凸型转盘活动卡接，所述操作台位于废水箱的两侧壁均镶嵌有调节箱，所述调节箱的内部设有活动杆，所述活动杆的一端贯穿调节箱并延伸至调节箱的外侧且固定连接有防护板，所述活动杆延伸至调节箱的内部且固定连接有活动板，所述活动板的两侧均固定连接有限位块，所述活动板通过限位块与调节箱活动连接，所述操作台的顶部两侧固定连接有支架，所述支架的顶部固定连接有安装板，所述安装板的底部固定安装有液压装置，所述液压装置的输出端栓接有液压杆，所述液压杆的底部栓接有连接板，所述连接板的两侧设有螺钉，所述连接板通过两个螺钉螺纹连接有取样板，所述取样板的内部活动插接有取样管。
优选的，所述操作台的顶部呈凹型，所述凸型转盘位于操作台的凹处，所述操作台的凹处开设有与驱动电机输出端相对应的转动槽。
优选的，所述废水箱的底部开设有与凸型转盘相适配的凹型槽，所述废水箱的底部固定连接有卡合块，所述凸型转盘的一侧开设有与卡合块相对应的卡合槽。
优选的，所述调节箱的内部设有压缩弹簧，所述压缩弹簧的一端与调节箱的内壁固定连接，所述压缩弹簧的另一端与活动板的一侧固定连接，所述调节箱的一侧开设有与活动杆相对应的活动槽，所述调节箱的侧壁开设有与限位块相对应的限位槽。
优选的，两个所述防护板对称分布于废水箱的两侧，两个所述防护板与废水箱不接触。
优选的，所述连接板位于废水箱的正上方，所述连接板的长度值小于废水箱的长度值。
优选的，所述连接板呈U型，所述连接板的两侧开设有与螺钉相对应的通道。
优选的，所述操作台的内部开设有与驱动电机相对应的腔室，腔室内设有缓冲垫，所述缓冲垫的顶部与驱动电机的底部相接触。
本发明具备以下有益效果：
1、该环保型工业废水快速取样设备，通过设置有缓冲垫，缓冲垫给驱动电机工作时提供较稳定的环境，通过设置有驱动电机，驱动电机输出端转动连接有凸型转盘，当进行工业废水取样时，将废水箱镶嵌于凸型转盘上，通过凸型转盘带动废水箱进行转动，从而将其内部废水充分进行混合，提高废水取样时的纯度，避免废水由于悬浮物沉淀影响取样数据的准确性，从而增大数据的误差。
2、该环保型工业废水快速取样设备，通过设置有滑轮装置，便于取样设备的移动工作，提高取样设备的灵活性，通过设置有调节箱，在防护板以及活动杆挤压压缩弹簧的作用下给废水箱在进行转动时提供一定的防护作用，同时避免废水箱空转时脱离凸型转盘，造成其损坏，通过设置有液压装置，在液压杆的作用下将连接板处的取样板快速的与废水箱进行取样工作，从而提高了取样效率，同时在螺钉的连接下，便于快速的进行取样板的更换，有利于后续的取样工作。
