申请日2013.05.31
公开(公告)日2013.12.25
IPC分类号C02F9/14
摘要
本实用新型提供了一种带有生物膜反应器的水处理装置的技术方案，该方案为一种带有生物膜反应器的水处理装置，包括有壳体，壳体为圆柱形;壳体内依次设置有沉淀池段，厌氧池段和好氧池段;沉淀池与厌氧池段之间设置有第一隔板;厌氧池段与好氧池段之间设置有第二隔板;第一隔板的中上部设置有溢流口;沉淀池靠壳体一侧设置有进水口;进水口和沉淀池之间设置有格栅;格栅上方的壳体设置有污泥抽提口;厌氧池段顶端的壳体设置有沼气排出口;好氧池段内设置有生物膜反应器;好氧池段的顶部壳体设置有风机口和抽水管;抽水管连接至生物膜反应器内。该方案能够解决传统化粪池反应速率低，占地面积大，无法移动等问题。
权利要求书
1.一种带有生物膜反应器的水处理装置，包括有壳体，其特征是：所述壳体为圆柱形;所述壳体内依次设置有沉淀池段，厌氧池段和好氧池段;所述沉淀池与厌氧池段之间设置有第一隔板;所述厌氧池段与好氧池段之间设置有第二隔板;所述第一隔板的中上部设置有溢流口;所述沉淀池靠壳体一侧设置有进水口;所述进水口和沉淀池之间设置有格栅;所述格栅上方的壳体设置有污泥抽提口;所述厌氧池段顶端的壳体设置有沼气排出口;所述好氧池段内设置有生物膜反应器;所述好氧池段的顶部壳体设置有风机口和抽水管;所述抽水管连接至生物膜反应器内;所述壳体材料为玻璃钢。
2.根据权利要求1所述的一种带有生物膜反应器的水处理装置，其特征是：所述生物膜反应器为MBR膜。
说明书
一种带有生物膜反应器的水处理装置
技术领域
本实用新型涉及的是一种污水处理设备，尤其是一种带有生物膜反应器的水处理装置。
背景技术
在现有技术中，公知的技术是：目前针对于生活污水的处理，多数单位都选择在建造房屋时在地下开挖一个砖砌的化粪池，由于采用砖砌结构且化粪池一般为方形，因此在清理池中污物时会出现死角，难以清理;同时砖砌结构不够牢固容易破裂或泄漏，对周围环境造成污染;传统化粪池反应速率较慢，占地面积较大，这是现有技术所存在的不足之处。
实用新型内容
本实用新型的目的，就是针对现有技术所存在的不足，而提供一种带有生物膜反应器的水处理装置的技术方案，该方案能够解决传统化粪池反应速率低，占地面积大，无法移动等问题。

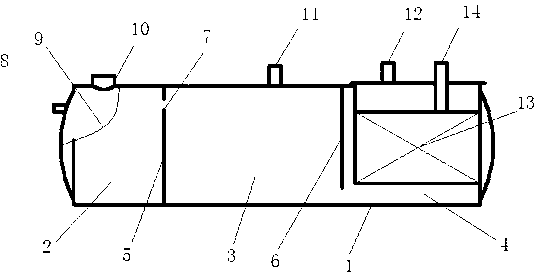

本方案是通过如下技术措施来实现的：一种带有生物膜反应器的水处理装置，包括有壳体，壳体为圆柱形;壳体内依次设置有沉淀池段，厌氧池段和好氧池段;沉淀池与厌氧池段之间设置有第一隔板;厌氧池段与好氧池段之间设置有第二隔板;第一隔板的中上部设置有溢流口;沉淀池靠壳体一侧设置有进水口;进水口和沉淀池之间设置有格栅;格栅上方的壳体设置有污泥抽提口;厌氧池段顶端的壳体设置有沼气排出口;好氧池段内设置有生物膜反应器;好氧池段的顶部壳体设置有风机口和抽水管;抽水管连接至生物膜反应器内。
作为本方案的优选：生物膜反应器为MBR膜。
作为本方案的优选：壳体材料为玻璃钢。
本方案的有益效果可根据对上述方案的叙述得知，由于在该方案中壳体为一体式全玻璃钢材质，占地面积较小便于移动，并且具有优秀的防腐性能;同时壳体内的沉淀池段，厌氧池段和好氧池段集格栅、沉淀、过滤为一体反应效率大大提高。
由此可见，本实用新型与现有技术相比，具有实质性特点和进步，其实施的有益效果也是显而易见的。
