申请日2018.05.30
公开(公告)日2019.03.19
IPC分类号C02F1/00
摘要
本实用新型公开了一种废水处理装置及废水处理系统，该废水处理装置包括反应池，反应池包括第一级反应池和第二级反应池，第一级反应池的池壁设有第一出水口，第一出水口设置于第一级反应池的底部，第二级反应池的池壁设有第一进水口，第一进水口设置于第二级反应池的底部，第一进水口和第一出水口连通设置;加药管组件，加药管组件包括第一加药管和导药管，导药管穿设于第二级反应池内、且导药管的出药口靠近第一出水口设置，第一加药管的出药口与导药管的进药口相对间隔设置，其中，第一加药管的出药口及导药管的进药口均远离废水的液面设置，避免了废水虹吸倒灌污染储药桶内的药品。
权利要求书
1.一种废水处理装置，其特征在于，包括：
反应池，所述反应池包括第一级反应池和第二级反应池，所述第一级反应池的池壁设有第一出水口，所述第一出水口设置于所述第一级反应池的底部，所述第二级反应池的池壁设有第一进水口，所述第一进水口设置于所述第二级反应池的底部，所述第一进水口和所述第一出水口连通设置;
加药管组件，所述加药管组件包括第一加药管和导药管，所述导药管穿设于所述第二级反应池内、且所述导药管的出药口靠近所述第一出水口设置，所述第一加药管的出药口与所述导药管的进药口相对间隔设置，其中，所述第一加药管的出药口及所述导药管的进药口均远离废水的液面设置。
2.根据权利要求1所述的废水处理装置，其特征在于，还包括分隔板组件，所述反应池设有容纳腔，所述分隔板组件包括第一分隔板，所述第一分隔板的一端固设于所述容纳腔的底壁，将所述反应池分割为所述第一级反应池及与所述第一级反应池相邻的所述第二级反应池，所述第一分隔板朝向设有所述第一级反应池的侧壁设有所述第一出水口，第一出水口靠近所述第一级反应池的底壁设置，所述第一分隔板朝向所述第二级反应池的侧壁设有所述第一进水口，所述第一进水口靠近所述第二级反应池的底壁设置，所述第一进水口与所述第一出水口连通，所述导药管的出药口靠近所述第一出水口设置，所述第一加药管的出药口与所述导药管的进药口相对间隔设置。
3.根据权利要求1所述的废水处理装置，其特征在于，所述第一级反应池和所述第二级反应池间隔设置，所述第一进水口与所述第一出水口通过管道连通，所述导药管的出药口靠近所述第一进水口设置。
4.根据权利要求2所述的废水处理装置，其特征在于，所述分隔板组件还包括第二分隔板，所述第二分隔板固设于所述第二级反应池的底壁、且与所述第一分隔板间隔设置，所述第二分隔板、所述第二级反应池的底壁及与所述第二级反应池与所述第一分隔板相对的侧壁围设形成第三级反应池，所述第二分隔板朝向所述一分隔板的侧壁设有第二出水口，所述第二出水口靠近所述第二分隔板的顶部设置，所述第二分隔板远离所述第一分隔板的侧壁设有第二进水口，所述第二进水口靠近所述第二分隔板的顶部设置，所述第二出水口与所述第二进水口连通，所述加药管组件还包括第二加药管，所述第二加药管的出药口靠近所述第二出水口设置，所述第二加药管的出药口远离废水的液面设置。
5.根据权利要求2所述的废水处理装置，其特征在于，所述分隔板组件包括多个所述第一分隔板和多个第二分隔板，所有所述第一分隔板间隔设置，所述第二分隔板设置于相邻两个所述第一分隔板之间或者设置于所述第一分隔板与所述容纳腔的侧壁之间。
6.根据权利要求1至5任一项所述的废水处理装置，其特征在于，所述加药管组件还包括第三加药管，所述第一级反应池的池壁设有第三进水口，所述第三进水口靠近所述第一级反应池的池壁顶部设置，所述第三进水口与废水的排出口连通，所述第三加药管的出药口靠近所述第三进水口设置，所述第三加药管的出药口远离废水的液面设置。
7.一种废水处理系统，其特征在于，包括权利要求1至6任一项所述的废水处理装置，还包括储药装置，所述储药装置包括第一出药口，所述第一出药口与所述第一加药管的进药口连通。
8.根据权利要求7所述的废水处理系统，其特征在于，还包括pH检测装置，所述pH检测装置用于检测所述反应池内废水的pH值。
9.根据权利要求8所述的废水处理系统，其特征在于，还包括流速计，所述流速计用于检测所述用于检测所述反应池内废水的流速。
10.根据权利要求9所述的废水处理系统，其特征在于，还包括控制器及控制阀，所述控制阀用于调整所述废水进口水流的流速，所述控制器与所述pH检测装置、所述控制阀及供药装置通信连接。
说明书
废水处理装置及废水处理系统
技术领域
本实用新型涉及废水处理设备技术领域，特别是涉及一种废水处理装置及废水处理系统。
背景技术
工业废水一般需要通过多步加药来实现，传统的废水池设计中，采用废水上进下出的交替溢流池体结构模式，因此，在处理废水时，需要将加药管道伸进溢水口进行加药处理，然而，这种加药方式，在废水停止流动时，废液容易被虹吸至倒灌至储药桶，对储药桶内的药品产生污染。
发明内容
基于此，有必要提供一种废水处理装置及废水处理系统，该废除处理装置可以避免在废水停止流动时，废液被虹吸至倒灌至储药桶，对储药桶内的药品产生污染。
一方面，本申请涉及一种废水处理装置，具体技术方案如下：
一种废水处理装置，包括：
反应池，所述反应池包括第一级反应池和第二级反应池，所述第一级反应池的池壁设有第一出水口，所述第一出水口设置于所述第一级反应池的底部，所述第二级反应池的池壁设有第一进水口，所述第一进水口设置于所述第二级反应池的底部，所述第一进水口和所述第一出水口连通设置;
加药管组件，所述加药管组件包括第一加药管和导药管，所述导药管穿设于所述第二级反应池内、且所述导药管的出药口靠近所述第一出水口设置，所述第一加药管的出药口与所述导药管的进药口相对间隔设置，其中，所述第一加药管的出药口及所述导药管的进药口均远离废水的液面设置。
上述废水处理装置包括反应池和加药管组件，所述反应池包括第一级反应池和第二级反应池，所述第一级反应池的池壁设有第一出水口，所述第一出水口设置于所述第一级反应池的底部设置，所述第二级反应池的池壁设有第一进水口，所述第一进水口设置于所述第二级反应池的底部，所述第一进水口和所述第一出水口连通设置，因此，在使用时，将废水排至第一级反应池，在第一级反应池经过处理后，沿所述第一出水口、所述第一进水口排至所述第二级反应池处理;进一步，所述废水处理装置还包括加药管组件，所述加药管组件包括第一加药管和导药管，所述导药管穿设于所述第二级反应池、且所述导药管的出药口靠近所述第一出水口设置，所述第一加药管的出药口与所述导药管的进药口相对间隔设置，因此，由所述第一加药管向所述导药管供应的药品直接输送至所述第一出水口附近，药品直接与第二级反应池内的废水反应，由于所述导药管的进药口与所述第一加药管的出药口间隔设置，因此，当废水处理系统停机时，废水不会从所述导药管沿所述第一加药管虹吸倒灌至储药桶，进而避免了废水虹吸倒灌污染储药桶内的药品，进一步，由于所述导药管的进药口与所述第一加药管的出药口间隔设置，因此，在使用时，可以通过所述第一加药管有无出药来判断供药设备是否在工作。
下面进一步对技术方案进行说明：

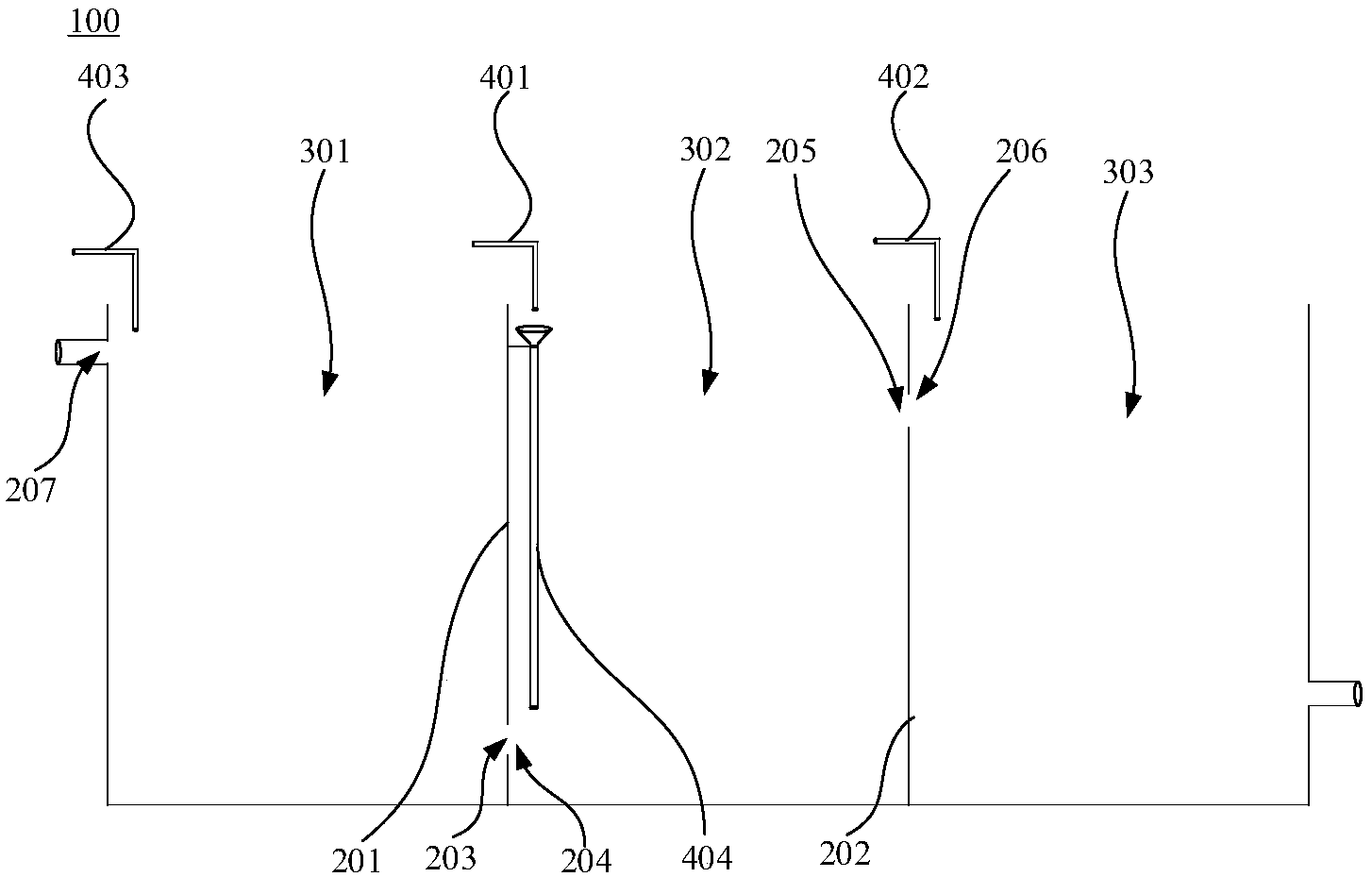

在其中一个实施例中，该废水处理装置还包括分隔板组件，所述反应池设有容纳腔，所述分隔板组件包括第一分隔板，所述第一分隔板的一端固设于所述容纳腔的底壁，将所述反应池分割为所述第一级反应池及与所述第一级反应池相邻的所述第二级反应池，所述第一分隔板朝向设有所述第一级反应池的侧壁设有所述第一出水口，第一出水口靠近所述第一级反应池的底壁设置，所述第一分隔板朝向所述第二级反应池的侧壁设有所述第一进水口，所述第一进水口靠近所述第二级反应池的底壁设置，所述第一进水口与所述第一出水口连通，所述导药管的出药口靠近所述第一出水口设置，所述第一加药管的出药口与所述导药管的进药口相对间隔设置。如此，所述第一级反应池和所述第二级反应池为一体结构，使用便捷。
在其中一个实施例中，所述第一级反应池和所述第二级反应池间隔设置，所述第一进水口与所述第一出水口通过管道连通，所述导药管的出药口靠近所述第一进水口设置。如此，根据需要设置第一级反应池和第二级反应池的设置位置，进而，提升所述废水处理装置的灵活性。
在其中一个实施例中，所述分隔板组件还包括第二分隔板，所述第二分隔板固设于所述第二级反应池的底壁、且与所述第一分隔板间隔设置，所述第二分隔板、所述第二级反应池的底壁及与所述第二级反应池与所述第一分隔板相对的侧壁围设形成第三级反应池，所述第二分隔板朝向所述一分隔板的侧壁设有第二出水口，所述第二出水口靠近所述第二分隔板的顶部设置，所述第二分隔板远离所述第一分隔板的侧壁设有第二进水口，所述第二进水口靠近所述第二分隔板的顶部设置，所述第二出水口与所述第二进水口连通，所述加药管组件还包括第二加药管，所述第二加药管的出药口靠近所述第二出水口设置，所述第二加药管的出药口远离废水的液面设置。如此，所述第一进水口靠近所述第二级反应池的底壁设置，所述第二出水口靠近所述第二分隔板的顶部设置，增加废水流动的路径的长度，进而增加了废水与药品的反应时间，进而提升了对废水处理的效果。
在其中一个实施例中，所述分隔板组件包括多个所述第一分隔板和多个第二分隔板，所有所述第一分隔板间隔设置，所述第二分隔板设置于相邻两个所述第一分隔板之间或者设置于所述第一分隔板与所述容纳腔的侧壁之间。如此，形成多级反应池，提升废水的处理效果。
在其中一个实施例中，所述加药管组件还包括第三加药管，所述第一级反应池的池壁设有第三进水口，所述第三进水口靠近所述第一级反应池的池壁顶部设置，所述第三进水口与废水的排出口连通，所述第三加药管的出药口靠近所述第三进水口设置，所述第三加药管的出药口远离废水的液面设置。如此，所述第三加药管的出药口靠近所述第三进水口，此时，由于废水在所述第三进水口，受到大流速的废水的冲击动力不仅能够很好的与废水混合，也能第一时间接触未加药的水体，实现快速混合。
另一方面，本申请还涉及一种废水处理系统，具体技术方案如下：
一种废水处理系统，包括废水处理装置，还包括储药装置，所述储药装置包括第一出药口，所述第一出药口与所述第一加药管的进药口连通。
上述废水处理系统包括废水处理装置及储药装置，所述废水处理装置包括反应池和加药管组件，所述反应池包括第一级反应池和第二级反应池，所述第一级反应池的池壁设有第一出水口，所述第一出水口设置于所述第一级反应池的底部设置，所述第二级反应池的池壁设有第一进水口，所述第一进水口设置于所述第二级反应池的底部，所述第一进水口和所述第一出水口连通设置，因此，在使用时，将废水排至第一级反应池，在第一级反应池经过处理后，沿所述第一出水口、所述第一进水口排至所述第二级反应池处理;进一步，所述废水处理装置还包括加药管组件，所述加药管组件包括第一加药管和导药管，所述导药管穿设于所述第二级反应池、且所述导药管的出药口靠近所述第一出水口设置，所述第一加药管的出药口与所述导药管的进药口相对间隔设置，因此，由所述第一加药管向所述导药管供应的药品直接输送至所述第一出水口附近，药品直接与第二级反应池内的废水反应，由于所述导药管的进药口与所述第一加药管的出药口间隔设置，因此，当废水处理系统停机时，废水不会从所述导药管沿所述第一加药管虹吸倒灌至储药桶，进而避免了废水虹吸倒灌污染储药桶内的药品，进一步，由于所述导药管的进药口与所述第一加药管的出药口间隔设置，因此，在使用时，可以通过所述第一加药管有无出药来判断供药设备是否在工作。
在其中一个实施例中，该废水处理系统还包括pH检测装置，所述pH检测装置用于检测所述反应池内废水的pH值。如此，通过所述pH检测装置对所述反应池内废水的pH值，来控制药品的加入量，保证废水的pH值在预设范围内。
在其中一个实施例中，该废水处理系统还包括流速计，所述流速计用于检测所述用于检测所述反应池内废水的流速。如此，通过检测所述反应池内废水的流速，来控制加药量和进水口的流量，进而，使第一级反应池和第二级反应池废水能够充分地与药品反应。
在其中一个实施例中，该废水处理系统还包括控制器及控制阀，所述控制阀用于调整所述废水进口水流的流速，所述控制器与所述pH检测装置、所述控制阀及供药装置通信连接。如此，控制器通过接收到的流速值信号，pH值信号来控进水口的流速及供药装置的供药量，使反应池内废水能够充分地与药品反应，提高废水处理效果。
