申请日2018.05.18
公开(公告)日2019.01.08
IPC分类号C02F3/30
摘要
本实用新型公开了一种多个独立填料单元组装而成的水处理装置，包括一个首级反应器和多个次级反应器，通过转接头将所述首级反应器与所述次级反应器之间、所述次级反应器与所述次级反应器之间互相连接;所述首级反应器和次级反应器包括填料筒和下盖板;所述首级反应器还包括上盖板;所述转接头上设置排气管、曝气孔、溶解氧传感器和清洗口;所述首级反应器在其下端连接的所述转接头曝气孔开启时成为被动曝氧反应器，开启并持续通入氧气时成为主动曝氧反应器，闭合时成为厌氧反应器;所述次级反应器在其下端连接的所述转接头曝气孔开启时成为被动曝氧反应器，开启并持续通入氧气时成为主动曝氧反应器，闭合时成为厌氧反应器。
权利要求书
1.一种多个独立填料单元组装而成的水处理装置，其特征在于，包括一个首级反应器和多个次级反应器，通过转接头将所述首级反应器与所述次级反应器之间、所述次级反应器与所述次级反应器之间互相连接;所述首级反应器和次级反应器包括填料筒和下盖板;所述首级反应器还包括上盖板;所述转接头上设置排气管、曝气孔、溶解氧传感器和清洗口;所述首级反应器在其下端连接的所述转接头曝气孔开启时成为被动曝氧反应器，开启并持续通入氧气时成为主动曝氧反应器，闭合时成为厌氧反应器;所述次级反应器在其下端连接的所述转接头曝气孔开启时成为被动曝氧反应器，开启并持续通入氧气时成为主动曝氧反应器，闭合时成为厌氧反应器。
2.根据权利要求1所述多个独立填料单元组装而成的水处理装置，其特征在于，所述上盖板上设置排气管和喷头。
3.根据权利要求1所述多个独立填料单元组装而成的水处理装置，其特征在于，所述填料筒内部设置漏斗形过滤网。
4.根据权利要求1所述多个独立填料单元组装而成的水处理装置，其特征在于，所述下盖板上设置过水孔。
5.根据权利要求1所述多个独立填料单元组装而成的水处理装置，其特征在于，所述转接头底部设置布水板或密封。
6.根据权利要求1～5任一项所述多个独立填料单元组装而成的水处理装置，其特征在于，所述上盖板敞开或密闭;所述首级反应器与所述转接头之间为法兰连接或支撑架悬接;所述次级反应器与所述转接头之间为法兰连接或支撑架悬接。
说明书
一种多个独立填料单元组装而成的水处理装置
技术领域
本实用新型涉及一种水处理装置，尤其涉及一种多个独立填料单元组装而成的水处理装置。
背景技术
A/O工艺(厌氧/好氧)和A2/O工艺(厌氧/缺氧/好氧工艺)被用在不同的污水处理装置中。大部分处理装置将两种工艺的不同阶段设置在整体处理设备中。现有的分散式污水处理装置多为整体式设计，难于灵活的应对不同的入水水质和水量的处理要求。另外，整体机的拆装维修成本昂贵，会增加污水处理的运行成本。因此，在实验室阶段，有必要使用一种处理容量及处理工艺可以灵活控制的装置，从而能更经济有效的应对不同废水类型的处理需求。
实用新型内容
本实用新型所要解决的技术问题在于，提供一种多个独立填料单元组装而成的水处理装置，能够根据实际的水质情况和出水要求对装置里各模块进行灵活的更改搭配;大大减小处理工艺研发过程的改造成本和改造周期。
为了解决上述技术问题，提供如下技术方案：
一种多个独立填料单元组装而成的水处理装置，包括一个首级反应器和多个次级反应器，通过转接头将所述首级反应器与所述次级反应器之间、所述次级反应器与所述次级反应器之间互相连接;所述首级反应器和次级反应器包括填料筒和下盖板;所述首级反应器还包括上盖板;所述转接头上设置排气管、曝气孔、溶解氧传感器和清洗口;所述首级反应器在其下端连接的所述转接头曝气孔开启时成为被动曝氧反应器，开启并持续通入氧气时成为主动曝氧反应器，闭合时成为厌氧反应器;所述次级反应器在其下端连接的所述转接头曝气孔开启时成为被动曝氧反应器，开启并持续通入氧气时成为主动曝氧反应器，闭合时成为厌氧反应器。
单元结构：首级反应器和多个反应器之间分别形成不同的水处理单元结构。待处理的水从喷头洒入填料筒，水在重力作用下往下流，穿过反应器中填料层。在填料层中水体的有益菌与水体中的污染物反应，对水体进行净化。填料筒的底部有滤网，水能透过滤网流入下部的转接头，当转接头的水不断增加，水位超过溢水管的高度时，水从转接头流入下一个单元模块。根据有益菌与污染物种类的不同，进行的反应也不一样，需要的环境也不一样，主要可以分为厌氧环境、被动曝气环境和主动曝气环境三种。通过对这个基本单元模块的接头中的曝气孔的闭合形成这个单元的厌氧环境，通过曝气孔的开启形成该单元被动曝气的环境，通过曝气孔往里面通入氧气形成主动曝氧环境。

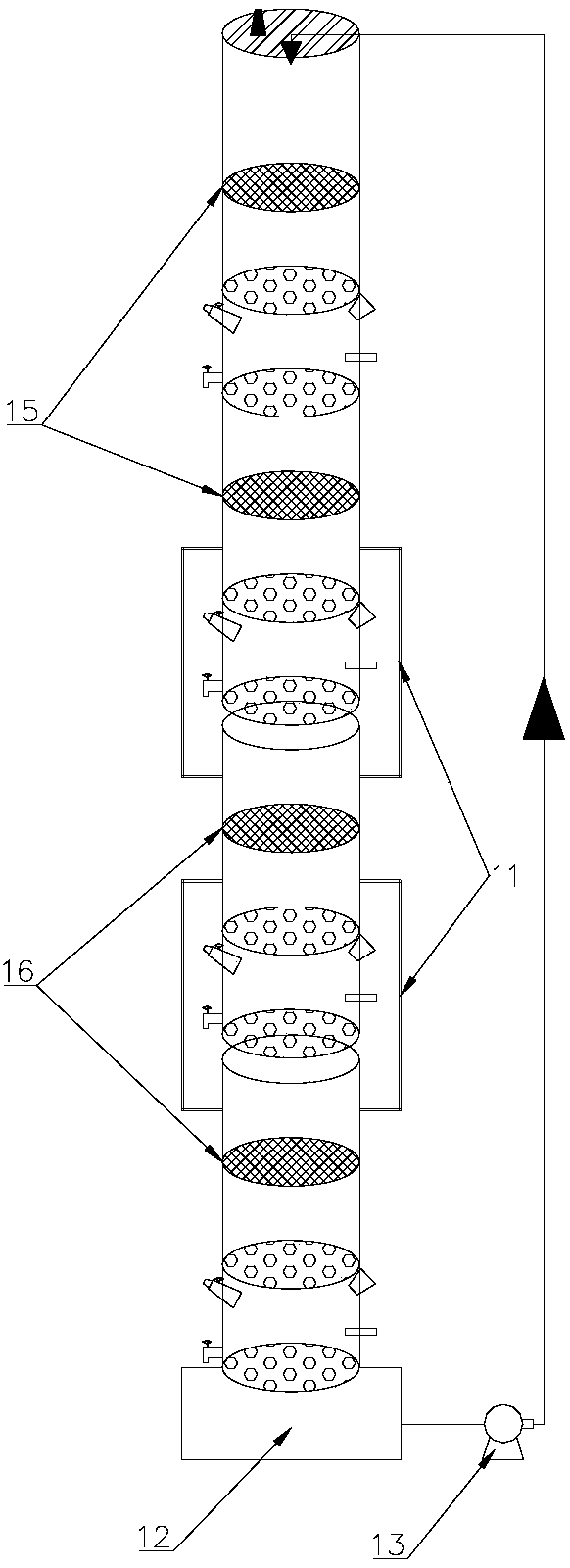

整体结构：将数个单元模块和转接头进行组装，控制各个单元的曝氧方式，形成一套完整的能灵活调整的水处理工艺系统。因为组装形式不唯一，故有很多种的组合方式，来应对各种不同的污水。通过不断的循环和增加整机的单元数，使出水的水质到达相对应的标准和容量。每一级反应器都与一个转接头相连，转接头上的溶解氧传感器可以对各段反应过后的溶解氧含量进行检测，清洗口方便对各段反应过后的水体进行取样检测。多个转接头形成多个数据点，可以对净化过程有更精准的了解和把控。转接头的排气管、清洗口可以在反应结束后对废气废物进行清除，保持反应器洁净。
进一步的，所述上盖板上设置排气管和喷头。
进一步的，所述填料筒内部设置漏斗形过滤网。漏斗形过滤网填料筒内部分成上下两部分，分别进行填料。自上而下的水体先经过上层填料，在漏斗形过滤网引流后再经过下层填料，能有效地减少附壁效应的不良影响。
进一步的，所述下盖板上设置过水孔。
进一步的，所述转接头底部设置布水板或密封。在整体结构中，一般选择一个首级反应器与多个次级反应器互相连接，水体由首级反应器上盖板的喷头洒入，通过转接头底部的布水板进入下一级反应器，根据需要自由选择反应环境，逐级进行反应净化。特别的，若水体中污染物均需要在极为厌氧的反应环境中进行净化，也可以将最下级反应器连接的转接头底部密封，水体从转接头的清洗口进入反应器，淹没整个反应器后再通过上级转接头进入另一个反应器，逐层在各级反应器中进行反应净化，最后由首级反应器所连接的转接头上的清洗口排出。由于水体大量充盈在反应器中，反应器中的空气被完全驱逐，提供了一个极为厌氧的反应环境。
进一步的，所述上盖板敞开或密闭;所述首级反应器与所述转接头之间为法兰连接或支撑架悬接;所述次级反应器与所述转接头之间为法兰连接或支撑架悬接。首级反应器做为被动曝氧反应器时，其下端连接的转接头上的曝气孔开启，上盖板敞开，可以增大外界空气的输入量，使反应器中的微生物更好地进行被动曝氧净化反应;首级反应器做为主动曝氧反应器时，其下端连接的转接头上的曝气孔开启并持续通入氧气，上盖板密闭，可以防止氧气的流失，使反应器中的微生物更好地进行主动曝氧净化反应;首级反应器做为厌氧反应器时，其下端连接的转接头上的曝气孔闭合，上盖板密闭，可以防止外界空气进入影响反应，使反应器中的微生物更好地进行厌氧净化反应。法兰连接可以确保连接紧密，必要时，还可以在法兰盘中间加密封圈，确保反应器密闭。支撑架悬接结构主要用于被动曝氧反应器，悬接时，氧气不仅能够通过曝气孔进入反应器，也能通过悬接的缝隙进入，大大增加了被动曝氧反应器中的氧气含量。次级反应器做为被动曝氧反应器时，与其上端的转接头悬接，其下端连接的转接头上的曝气孔开启，可以增大外界空气的输入量，使反应器中的微生物更好地进行被动曝氧净化反应;次级反应器做为主动曝氧反应器时，与其上端的转接头法兰连接，其下端连接的转接头上的曝气孔开启并持续通入氧气，可以防止氧气的流失，使反应器中的微生物更好地进行主动曝氧净化反应;次级反应器做为厌氧反应器时，与其上端的转接头法兰连接，其下端连接的转接头上的曝气孔闭合，可以防止外界空气进入影响反应，使反应器中的微生物更好地进行厌氧净化反应。
实施本实用新型，具有如下有益效果：
1.装置能适应各种污水，处理多种杂排水，并达到排放或者再用的标准。
2.该装置组装简单。
3.减少维修的成本和周期。
4.多个检测点提供多个数据点，有利于对净化过程更好的了解和掌控。
