申请日2019.06.21
公开(公告)日2019.08.30
IPC分类号B01D33/35; B01D33/052
摘要
本发明公开了一种具有双过滤带可调功能的废水净化装置，包括底座、第一过滤带和第二过滤带，所述底座一侧的侧避顶部位置设置有电机，在第一过滤带和第二过滤带经过一级压轴和二级压轴时，对第一过滤带和第二过滤带之间废液混合物的挤压力进行控制，保证废水中的水分充分过滤掉，避免水资源浪费，废水先后经过一级压轴和二级压轴的施压，将废液中的水分挤压出，剩余渣质遗留在第一过滤带和第二过滤带之间，经过第一主动轴和第二主动轴时，渣质脱落到安装架的外侧，便于工人集中处理，且遇到废水净化效果不佳的情况，通过水泵将第一接水板和第二接水板中的水分抽入储水箱中，再次进入进水区过滤，重新过滤，提高废水净化效果。
权利要求书

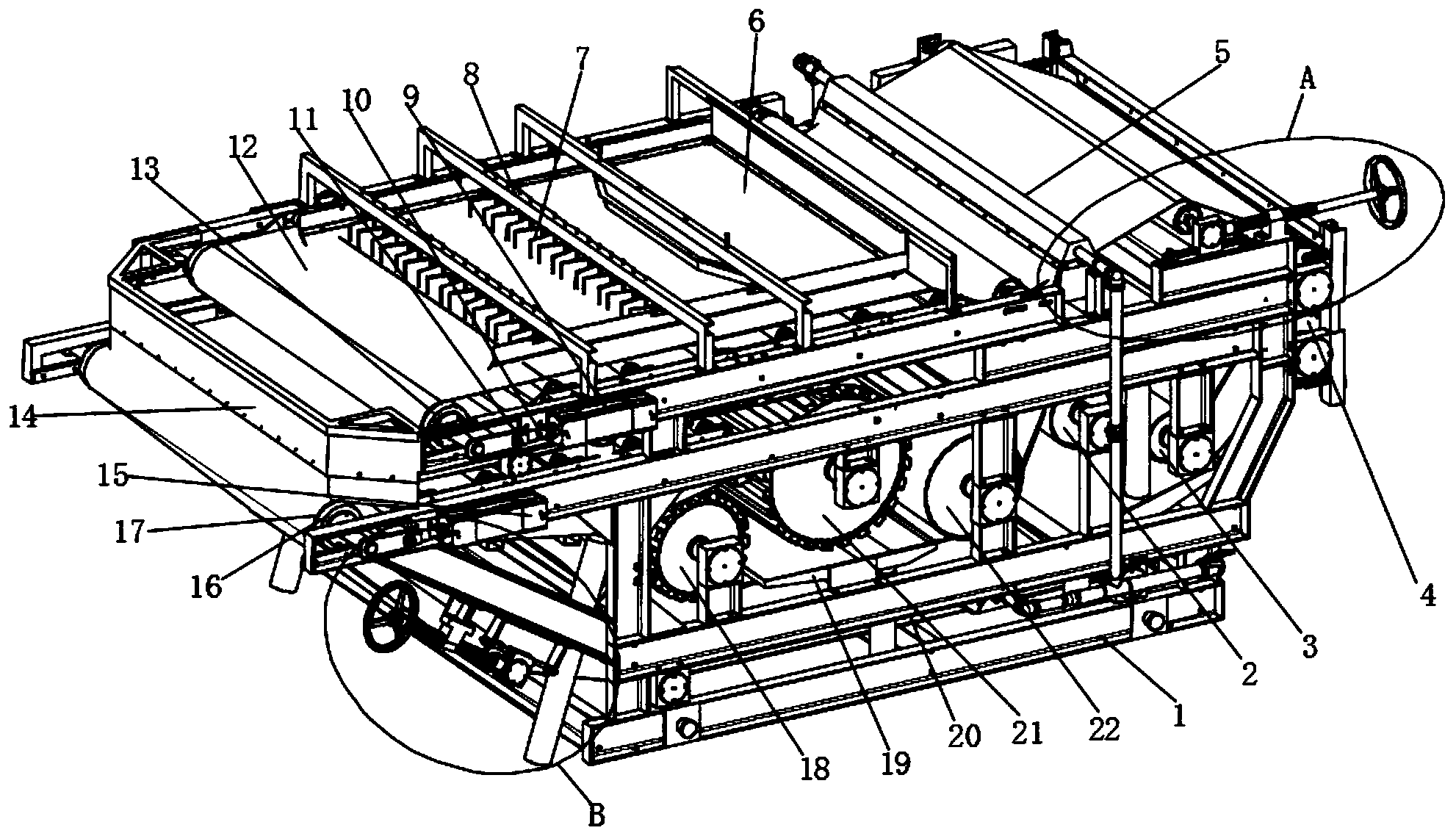

1.一种具有双过滤带可调功能的废水净化装置，其特征在于，包括底座(1)、第一过滤带(12)和第二过滤带(17)，所述底座(1)一侧的侧避顶部位置设置有电机(26)，电机(26)的一侧底座(1)的内部设置有第一主动轴，电机(26)的输出端与第一主动轴的一端传动连接，第一主动轴的另一端设置有第一主动轮(27)，第一主动轴的下方设置有第二主动轴，与第一主动轮(27)相同一侧的第二主动轴的一端设置有第二主动轮(4)，第一主动轮(27)与第二主动轮(4)啮合连接，底座(1)的顶部设置有安装架，第一主动轴上方的安装架的顶部设置有第一螺母座(30)，第一螺母座(30)的一侧设置有两个第一夹块(34)，两个第一夹块(34)的之间设置有第一滑杆(33)，第一滑杆(33)上设置有第一移动块(31)，第一移动块(31)的结构底部开设有通孔，第一滑杆(33)穿过第一移动块(31)上通孔的内部，安装架另一侧的顶部也设置有两个第一夹块(34)，两个第一夹块(34)也设置有第一滑杆(33)，第一滑杆(33)上设置有第一移动块(31)，两个第一移动块(31)之间设置有第一移动轴(32)，第一移动轴(32)的两端分别与两个第一移动块(31)转动连接;
第二主动轴一侧的安装架的内部设置有第二传动轴(3)，第二传动轴(3)的上方设置有第一传动轴(2)，第二传动轴(3)的底部一侧设置有第三传动轴(22)，第三传动轴(22)的一侧设置有一级压轴(21)，一级压轴(21)的一侧设置有二级压轴(18)，二级压轴(18)一侧的安装架的侧壁两端分别设置有支撑柱(37)，两个支撑柱(37)的底面上均设置有两个第二夹块(38)，两个第二夹块(38)之间均设置有第二滑杆(40)，两个第二滑杆(40)上均设置有第二移动块(39)，两个第二移动块(39)之间设置有第二移动轴(42)，与第一螺母座(30)相同一侧的支撑柱(37)的底面上设置有第二螺母座(36)，第二螺母座(36)的结构底部开设有通孔，第二螺杆(35)穿过第二螺母座(36)上的通孔内部;
所述安装架一端两侧壁的顶部位置分别设置有第一液压缸(9)，两个第一液压缸(9)的内部分别设置有第一活塞杆(10)，两个第一活塞杆(10)的一端均设置有第一固定板(11)，两个第一固定板(11)之间设置有第一调节轴(13)，第一调节轴(13)一侧的安装架上设置有挡水板(14)，第一调节轴(13)的下方设置有第二调节轴(16)，第二调节轴(16)两端的安装架的侧壁上分别设置有第二液压缸(15)，两个第二液压缸(15)的内部分别设置有第二活塞杆，两个第二活塞杆的一侧均设置有第二固定板(24)，第二调节轴(16)设置在两个第二固定板(24)之间，第一过滤带(12)包裹在第一主动轴、第一移动轴(32)、第一调节轴(13)、二级压轴(18)第三传动轴(22)和第二传动轴(3)的外侧，且一级压轴(21)和第一传动轴(2)设置在第一过滤带(12)的外侧，第二过滤带(17)包裹在第二移动轴(42)、第二主动轴、第二调节轴(16)、一级压轴(21)和第一传动轴(2)的外侧，且二级压轴(18)、第三传动轴(22)和第二传动轴(3)设置在第二过滤带(17)的外侧，一级压轴(21)下方的安装架的内部设置有第一接水板(19)，二级压轴(18)和第二传动轴(3)的下方设置有第二接水板(20)，安装架的顶部靠近中部位置设置有进水区(6)，进水区(6)的一侧设置有储水箱(5)，储水箱(5)的水管与第一接水板(19)和第二接水板(20)的内部链接，储水箱(5)与进水区(6)连通，进水区(6)一侧的安装架上设置有两个分流框架(8)，两个分流框架(8)的底部设置有若干分流板(7)。
2.根据权利要求1所述的一种具有双过滤带可调功能的废水净化装置，其特征在于，所述第一螺母座(30)的底部两侧分别设置有连接板，两个连接板上均开设有通孔，与两个连接板对应位置的安装架的顶面上开设有螺纹孔。
3.根据权利要求1所述的一种具有双过滤带可调功能的废水净化装置，其特征在于，所述第一螺母座(30)的结构顶部位置开设有螺纹孔，第一螺杆(29)穿过第一螺母座(30)上螺纹孔的内部且与第一螺母座(30)上的螺纹孔通过螺纹连接。
4.根据权利要求1所述的一种具有双过滤带可调功能的废水净化装置，其特征在于，所述第二螺母座(36)的结构顶部位置开设有螺纹孔，第二螺杆(35)穿过第二螺母座(36)上螺纹孔的内部且与第二螺母座(36)上的螺纹孔通过螺纹连接。
5.根据权利要求1所述的一种具有双过滤带可调功能的废水净化装置，其特征在于，所述第二螺杆(35)的一端设置在第二移动块(39)的侧壁上，且第二螺杆(35)与第二移动块(39)转动连接，第二螺杆(35)的另一端固定设置有第二转盘(41)。
6.根据权利要求1所述的一种具有双过滤带可调功能的废水净化装置，其特征在于，所述第一调节轴(13)两端的安装架的侧壁上分别开设有第一滑槽(25)，第一调节轴(13)的两端穿过两个第一滑槽(25)分别与两个第一固定板(11)转动连接。
7.根据权利要求1所述的一种具有双过滤带可调功能的废水净化装置，其特征在于，所述第二调节轴(16)两端的安装架的侧壁上分别开设有第二滑槽(23)，第二调节轴(16)的两端穿过两个第二滑槽(23)分别与两个第二固定板(24)转动连接。
8.根据权利要求1所述的一种具有双过滤带可调功能的废水净化装置，其特征在于，该废水净化装置的工作方法具体包括以下步骤：
步骤一：将需要净化的污水加入到进水区(6)中，电机(26)的输出端驱动第一主动轴转动，使得第一过滤带(12)发生转动，同时第一主动轴一端的第一主动轮(27)驱动第二主动轮(4)转动，使得第二过滤带(17)发生转动;
步骤二：污水经过两个分流框架(8)下方的若干分流板(7)的分流，使得污水覆盖满第一过滤带(12)的表面，通过控制两个第一液压缸(9)内部的第一活塞杆(10)移动，使得第一调节轴(13)在第一滑槽(25)的内部滑动，转动第一转盘(28)，使得第一螺杆(29)转动，由于第一螺杆(29)穿过第一螺母座(30)上螺纹孔的内部且与第一螺杆(29)上的螺纹孔通过螺纹连接，使得两个第一移动块(31)之间的第一移动轴(32)移动，对第一过滤带(12)松紧度进行调节，通过控制两个第二液压缸(15)内部的第二活塞杆移动，使得第二调节轴(16)在第二滑槽(23)的内部滑动，转动第二转盘(41)，使得第二螺杆(35)转动，由于第二螺杆(35)与第二螺母座(36)上的螺纹孔通过螺纹连接，使得两个第二移动块(39)之间的第二移动轴(42)移动，对第二过滤带(17)的松紧度进行调节，在第一过滤带(12)和第二过滤带(17)经过一级压轴(21)和二级压轴(18)时，对第一过滤带(12)和第二过滤带(17)之间废液混合物的挤压力进行控制，保证废水中的水分充分过滤掉，流入第一接水板(19)和第二接水板(20)中;
步骤三：废水先后经过一级压轴(21)和二级压轴(18)的施压，将废液中的水分挤压出，剩余渣质遗留在第一过滤带(12)和第二过滤带(17)之间，经过第一主动轴和第二主动轴时，渣质脱落到安装架的外侧，且遇到废水净化效果不佳的情况，通过水泵将第一接水板(19)和第二接水板(20)中的水分抽入储水箱(5)中，再次进入进水区(6)过滤，重新过滤。
说明书
一种具有双过滤带可调功能的废水净化装置
技术领域
本发明涉及废水净化设备领域，具体为一种具有双过滤带可调功能的废水净化装置。
背景技术
废水处理就是利用物理、化学和生物的方法对废水进行处理，使废水净化，减少污染，以至达到废水回收、复用，充分利用水资源。目前的废水净化装置大多采用化学方法处理，但是该方法处理后的废水会产生附加元素，且处理成本较高。
公开号为CN201506737U的中国专利，公开了一种家庭废水净化装置，属于废水净化装置，解决了现有技术中废水净化装置结构复杂、成本高的问题。该家庭废水净化装置，其特征在于，包括废水储水箱、废水过滤箱、净水消毒箱，以及连通废水储水箱和废水过滤箱的水箱通道，废水过滤箱通过出水管道与净水消毒箱连通。本实用新型设计巧妙，结构简单，使用方便，成本低，能耗少，具有很高的实用价值。该专利与本发明相比，存在无法对过滤带进行调节，只是简单的过滤，需要工人处理过滤带避免的渣质，容易产生过滤带堵塞和无法便捷循环过滤的问题。
目前废水净化装置使用的生物处理废水方法效率低，无法满足废水净化需求;现有的废水净化装置需要使用多个电机驱动两个过滤带工作，导致装置占用面积大，制造成本高;现有的废水净化装置在使用过滤带过滤废水时，无法对过滤带进行调节，只是简单的过滤，需要工人处理过滤带避免的渣质，容易产生过滤带堵塞;废水中的水分无法充分过滤掉，导致水资源浪费，排放后污染环境;遇到废水净化效果不佳的情况，无法便捷循环过滤，需要工人收集废水，操作不便。
发明内容
本发明的目的在于提供一种具有双过滤带可调功能的废水净化装置，以解决目前废水净化装置使用的生物处理废水方法效率低，无法满足废水净化需求;现有的废水净化装置需要使用多个电机驱动两个过滤带工作，导致装置占用面积大，制造成本高;现有的废水净化装置在使用过滤带过滤废水时，无法对过滤带进行调节，只是简单的过滤，需要工人处理过滤带避免的渣质，容易产生过滤带堵塞;废水中的水分无法充分过滤掉，导致水资源浪费，排放后污染环境;遇到废水净化效果不佳的情况，无法便捷循环过滤，需要工人收集废水，操作不便的问题。
本发明的目的可以通过以下技术方案实现：
一种具有双过滤带可调功能的废水净化装置，包括底座、第一过滤带和第二过滤带，所述底座一侧的侧避顶部位置设置有电机，电机的一侧底座的内部设置有第一主动轴，电机的输出端与第一主动轴的一端传动连接，第一主动轴的另一端设置有第一主动轮，第一主动轴的下方设置有第二主动轴，与第一主动轮相同一侧的第二主动轴的一端设置有第二主动轮，第一主动轮与第二主动轮啮合连接，底座的顶部设置有安装架，第一主动轴上方的安装架的顶部设置有第一螺母座，第一螺母座的一侧设置有两个第一夹块，两个第一夹块的之间设置有第一滑杆，第一滑杆上设置有第一移动块，第一移动块的结构底部开设有通孔，第一滑杆穿过第一移动块上通孔的内部，安装架另一侧的顶部也设置有两个第一夹块，两个第一夹块也设置有第一滑杆，第一滑杆上设置有第一移动块，两个第一移动块之间设置有第一移动轴，第一移动轴的两端分别与两个第一移动块转动连接。
第二主动轴一侧的安装架的内部设置有第二传动轴，第二传动轴的上方设置有第一传动轴，第二传动轴的底部一侧设置有第三传动轴，第三传动轴的一侧设置有一级压轴，一级压轴的一侧设置有二级压轴，二级压轴一侧的安装架的侧壁两端分别设置有支撑柱，两个支撑柱的底面上均设置有两个第二夹块，两个第二夹块之间均设置有第二滑杆，两个第二滑杆上均设置有第二移动块，两个第二移动块之间设置有第二移动轴，与第一螺母座相同一侧的支撑柱的底面上设置有第二螺母座，第二螺母座的结构底部开设有通孔，第二螺杆穿过第二螺母座上的通孔内部。
所述安装架一端两侧壁的顶部位置分别设置有第一液压缸，两个第一液压缸的内部分别设置有第一活塞杆，两个第一活塞杆的一端均设置有第一固定板，两个第一固定板之间设置有第一调节轴，第一调节轴一侧的安装架上设置有挡水板，第一调节轴的下方设置有第二调节轴，第二调节轴两端的安装架的侧壁上分别设置有第二液压缸，两个第二液压缸的内部分别设置有第二活塞杆，两个第二活塞杆的一侧均设置有第二固定板，第二调节轴设置在两个第二固定板之间，第一过滤带包裹在第一主动轴、第一移动轴、第一调节轴、二级压轴第三传动轴和第二传动轴的外侧，且一级压轴和第一传动轴设置在第一过滤带的外侧，第二过滤带包裹在第二移动轴、第二主动轴、第二调节轴、一级压轴和第一传动轴的外侧，且二级压轴、第三传动轴和第二传动轴设置在第二过滤带的外侧，一级压轴下方的安装架的内部设置有第一接水板，二级压轴和第二传动轴的下方设置有第二接水板，安装架的顶部靠近中部位置设置有进水区，进水区的一侧设置有储水箱，储水箱的水管与第一接水板和第二接水板的内部链接，储水箱与进水区连通，进水区一侧的安装架上设置有两个分流框架，两个分流框架的底部设置有若干分流板。
作为本发明进一步的方案：所述第一螺母座的底部两侧分别设置有连接板，两个连接板上均开设有通孔，与两个连接板对应位置的安装架的顶面上开设有螺纹孔，能够通过螺栓将第一螺母座固定在安装架的顶面上，便于对第一移动轴的位置调节。
作为本发明进一步的方案：所述第一螺母座的结构顶部位置开设有螺纹孔，第一螺杆穿过第一螺母座上螺纹孔的内部且与第一螺母座上的螺纹孔通过螺纹连接，转动第一转盘，使得第一螺杆转动，由于第一螺杆穿过第一螺母座上螺纹孔的内部且与第一螺杆上的螺纹孔通过螺纹连接，使得两个第一移动块之间的第一移动轴移动，对第一过滤带松紧度进行调节，继而在第一过滤带和第二过滤带经过一级压轴和二级压轴时，对第一过滤带和第二过滤带之间废液混合物的挤压力进行控制。
作为本发明进一步的方案：所述第二螺母座的结构顶部位置开设有螺纹孔，第二螺杆穿过第二螺母座上螺纹孔的内部且与第二螺母座上的螺纹孔通过螺纹连接，转动第二转盘，使得第二螺杆转动，由于第二螺杆与第二螺母座上的螺纹孔通过螺纹连接，使得两个第二移动块之间的第二移动轴移动，对第二过滤带的松紧度进行调节，继而在第一过滤带和第二过滤带经过一级压轴和二级压轴时，对第一过滤带和第二过滤带之间废液混合物的挤压力进行控制。
作为本发明进一步的方案：所述第二螺杆的一端设置在第二移动块的侧壁上，且第二螺杆与第二移动块转动连接，第二螺杆的另一端固定设置有第二转盘，使得转动第二转盘时，第二螺杆能够自由转动，实现第二移动块的位置调节。
作为本发明进一步的方案：所述第一调节轴两端的安装架的侧壁上分别开设有第一滑槽，第一调节轴的两端穿过两个第一滑槽分别与两个第一固定板转动连接，通过控制两个第一液压缸内部的第一活塞杆移动，使得第一调节轴在第一滑槽的内部滑动，实现对第一过滤带的松紧度调节。
作为本发明进一步的方案：所述第二调节轴两端的安装架的侧壁上分别开设有第二滑槽，第二调节轴的两端穿过两个第二滑槽分别与两个第二固定板转动连接，通过控制两个第二液压缸内部的第二活塞杆移动，使得第二调节轴在第二滑槽的内部滑动，实现对第二过滤带的松紧度调节。
该废水净化装置的工作方法具体包括以下步骤：
步骤一：将需要净化的污水加入到进水区中，电机的输出端驱动第一主动轴转动，使得第一过滤带发生转动，同时第一主动轴一端的第一主动轮驱动第二主动轮转动，使得第二过滤带发生转动;
步骤二：污水经过两个分流框架下方的若干分流板的分流，使得污水覆盖满第一过滤带的表面，通过控制两个第一液压缸内部的第一活塞杆移动，使得第一调节轴在第一滑槽的内部滑动，转动第一转盘，使得第一螺杆转动，由于第一螺杆穿过第一螺母座上螺纹孔的内部且与第一螺杆上的螺纹孔通过螺纹连接，使得两个第一移动块之间的第一移动轴移动，对第一过滤带松紧度进行调节，通过控制两个第二液压缸内部的第二活塞杆移动，使得第二调节轴在第二滑槽的内部滑动，转动第二转盘，使得第二螺杆转动，由于第二螺杆与第二螺母座上的螺纹孔通过螺纹连接，使得两个第二移动块之间的第二移动轴移动，对第二过滤带的松紧度进行调节，在第一过滤带和第二过滤带经过一级压轴和二级压轴时，对第一过滤带和第二过滤带之间废液混合物的挤压力进行控制，流入第一接水板和第二接水板中;
步骤三：废水先后经过一级压轴和二级压轴的施压，将废液中的水分挤压出，剩余渣质遗留在第一过滤带和第二过滤带之间，经过第一主动轴和第二主动轴时，渣质脱落到安装架的外侧，且遇到废水净化效果不佳的情况，通过水泵将第一接水板和第二接水板中的水分抽入储水箱中，再次进入进水区过滤，重新过滤。
本发明的有益效果：
1、本发明中，将需要净化的污水加入到进水区中，电机的输出端驱动第一主动轴转动，使得第一过滤带发生转动，同时第一主动轴一端的第一主动轮驱动第二主动轮转动，使得第二过滤带发生转动，使用单个电机驱动两个过滤带工作，节省电机占用面积，减小设备体积，降低成本;
2、本发明中，污水经过两个分流框架下方的若干分流板的分流，使得污水覆盖满第一过滤带的表面，通过控制两个第一液压缸内部的第一活塞杆移动，使得第一调节轴在第一滑槽的内部滑动，转动第一转盘，使得第一螺杆转动，由于第一螺杆穿过第一螺母座上螺纹孔的内部且与第一螺杆上的螺纹孔通过螺纹连接，使得两个第一移动块之间的第一移动轴移动，对第一过滤带松紧度进行调节;
3、本发明中，通过控制两个第二液压缸内部的第二活塞杆移动，使得第二调节轴在第二滑槽的内部滑动，转动第二转盘，使得第二螺杆转动，由于第二螺杆与第二螺母座上的螺纹孔通过螺纹连接，使得两个第二移动块之间的第二移动轴移动，对第二过滤带的松紧度进行调节;
4、本发明中，在第一过滤带和第二过滤带经过一级压轴和二级压轴时，对第一过滤带和第二过滤带之间废液混合物的挤压力进行控制，保证废水中的水分充分过滤掉，避免水资源浪费;
5、本发明中，废水先后经过一级压轴和二级压轴的施压，将废液中的水分挤压出，剩余渣质遗留在第一过滤带和第二过滤带之间，经过第一主动轴和第二主动轴时，渣质脱落到安装架的外侧，便于工人集中处理，不易堵塞过滤带，且遇到废水净化效果不佳的情况，通过水泵将第一接水板和第二接水板中的水分抽入储水箱中，再次进入进水区过滤，重新过滤，提高废水净化效果。
